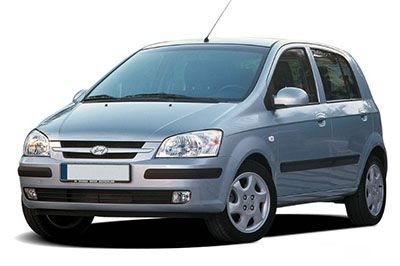

Neste artigo, consideramos o Hyundai Getz antes de um facelift, produzido de 2002 a 2005. Aqui você encontrará diagramas das caixas de fusíveis Hyundai Getz 2002, 2003, 2004 e 2005 , obterá informações sobre a localização dos painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relés.
Layout do fusível Hyundai Getz 2002-2005
O fusível do isqueiro (tomada) do Hyundai Getz encontra-se na caixa de fusíveis do painel de instrumentos (ver fusível “C / LUZ”).
Painel
A caixa de fusíveis está localizada no painel do motorista, atrás da tampa.
Dirija para a esquerda
Direção à direita
Compartimento do motor
A caixa de fusíveis está localizada no compartimento do motor à esquerda.
Anúncios publicitários
Painel
Tipo de direção à esquerda
Tipo de direção à direita
Atribuição de fusíveis no painel de instrumentos
| NOME | CLASSIFICAÇÃO AMP | COMPONENTES PROTEGIDOS |
|---|---|---|
| LIGAÇÃO DE ALIMENTAÇÃO E R / LP | 15A | Lâmpada do quarto. Áudio, cluster |
| H / LP LH | 15A | Indicador de máximos, farol (LH) |
| F / FOG | 10A | Farol de nevoeiro dianteiro |
| H / LP RH | 15A | Farol (direita) |
| RP / HTD | 30A | Descongelador de vidro traseiro |
| FÃ | 10A | Ventilador, teto solar |
| IGNIÇÃO | 10A | Farol de nevoeiro, ETACM, janela elétrica, dispositivo de nivelamento de farol |
| R / FOG | 10A | Farol de neblina |
| FRTWPR | 20A | Motor do limpador dianteiro |
| RISCO | 15A | Luz de perigo, ETACM |
| PARE | 15A | Luz de freio, janela elétrica |
| ECU2 | 15A | ECM |
| HTDMIR | 10A | Descongelador de vidro traseiro |
| S / HTD | 20A | Aquecedor de assento |
| DRL | 10A | Fogos diurnos |
| PARA INICIAR | 10A | Relé de partida, sistema de alarme anti-roubo |
| RR / WPR | 15A | Motor do limpador traseiro |
| D / LOCK | 20A | Sistema de travamento da porta, teto solar |
| UMA MOCHILA | 10A | Bolsa inflável |
| ECU1 | 10A | PCM, controle de ABS |
| C / LIGHT | 15A | Mais leve |
| GRUPO | 10A | Grupo |
| CAUDA RETA | 10A | STOP / Tail Ught (RH) |
| T / SIG | 10A | Sinal de mudança de direção, luz reversa |
| ÁUDIO | 10A | Áudio, espelho externo eletrônico |
| A / SAC IND | 10A | A / Bolsa, Indicador |
| QUEUE LH | 10A | Freio / luz traseira (LH) |
| A / CSW | 10A | Ar condicionado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis no compartimento do motor
| NOME | CLASSIFICAÇÃO AMP | COMPONENTES PROTEGIDOS |
|---|---|---|
| IGN 2 | 30A | Chave de ignição |
| IGN 1 | 30A | Chave de ignição, relé de partida |
| ECU | 30A | Bomba de combustivel. Alternador, ECM |
| F / PUMP | 20A | Interruptor automático de corte de combustível |
| RAD | 30A | Ventoinha do radiador |
| BATERIA | 50A | Farol, relé desembaçador |
| abdômen | 10A | abdômen |
| ECU | 10A | ECM |
| SNSR | 10A | A / CON, bomba de combustível |
| INJ | 15A | Injetor |
| A / CON | 10A | A / Condicionador |
| HONK | 10A | buzina |
| ABS1 | 20A | abdômen |
| ABS2 | 40A | abdômen |
| BLW | 30A | Ventilador, Motor do Ventilador |
| PM / DW | 30A | Janela eletrica |
| EPS | 50A | Direção hidráulica eletrônica |
| BATERIA | 100A (1,1L) / 120A (1,3 / 1,6L) | Alternador |
| POUPAR | 15A | Fusível de reposição |
| POUPAR | 10A | Fusível de reposição |
| POUPAR | 10A | Fusível de reposição |
