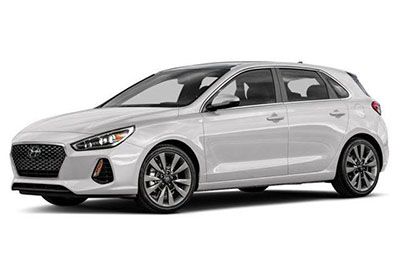

Neste artigo consideramos a terceira geração do Hyundai Elantra GT (PD), disponível de 2018 até os dias atuais. Aqui você encontrará os diagramas das caixas de fusíveis dos Hyundai Elantra GTs 2018 e 2019 , informações sobre a localização dos painéis de fusíveis dentro do carro e a atribuição de cada fusível (disposição dos fusíveis) e relés.
Layout do fusível Hyundai Elantra GT 2018-2019 …
Os fusíveis para o isqueiro (tomada) do Hyundai Elantra GT estão localizados na caixa de fusíveis do painel (ver fusível “POWER OUTLET” (Tomada de energia traseira # 2)) e na caixa de fusíveis do compartimento do motor (ver fusíveis “POWER OUTLET 3 “(tomada traseira 1) e” tomada traseira 2 “(tomada dianteira)).
Localização da caixa de fusíveis
Painel
A caixa de fusíveis está localizada no painel do motorista, atrás da tampa.
Compartimento do motor
A caixa de fusíveis está localizada no compartimento do motor (lado esquerdo).
Dentro das tampas do painel do fusível / relé, você pode encontrar a etiqueta que descreve o nome e a capacidade do fusível / relé. Todas as descrições dos painéis de fusíveis neste manual podem não se aplicar ao seu veículo. Está correto no momento da impressão. Ao inspecionar a caixa de fusíveis do seu veículo, consulte a etiqueta da caixa de fusíveis.
Diagramas de caixa de fusíveis
Anúncios publicitários
2018
Painel
Atribuição de fusíveis no painel de instrumentos (2018)
| Último nome | Amperagem | Componente protegido |
|---|---|---|
| MÓDULO 5 | 7,5A | Crash Pad Switch, Espelho Retrovisor Eletrocrômico, Unidade Principal A / V e Navegação, Módulo de Controle A / C, Indicador A / T da Alavanca, Botão Esquerdo do Console, Nivelador do Farol Esquerdo / Direito, Módulo de Controle Controle de aquecimento do assento dianteiro, Ventilação dianteira Assento módulo de controle |
| MÓDULO 3 | 7,5A | BCM, interruptor de modo esportivo |
| SUN TELHADO 1 | 20A | Teto solar panorâmico |
| ABRIR TAIIGATE | 10A | Relé da porta traseira |
| P / WDW (LH) | 25A | Relé da janela elétrica esquerda, módulo da janela de segurança do motorista / passageiro |
| MULTIMÍDIA | 15A | Principal A / V e unidade de navegação |
| P / WDW (RH) | 25A | Relé de janela elétrica |
| P / SIEGE DRV | 25A | Interruptor manual do assento do motorista |
| MÓDULO 4 | 7,5A | Módulo de assistência de saída de pista, radar de detecção de ponto cego LH / RH, interruptor de luz de parada, interruptor de freio elétrico de estacionamento, módulo de freio de emergência autônomo |
| CHAVE INTELIGENTE 2 | 7,5A | Módulo de controle de chave inteligente, módulo de imobilizador |
| SUN TELHADO 2 | 20A | Teto solar panorâmico |
| LÂMPADA INTERIOR | 7,5A | Carregador sem fio, luz de cortesia LH / RH, luz do quarto, luz do console do teto, luz pessoal LH / RH |
| MEMÓRIA 2 | 7,5A | BCM |
| MEMÓRIA 1 | 10A | Módulo de controle de clima, painel de instrumentos, sensor de luz automática e foto, espelho eletrocrômico, caixa de relé ICM (retrovisor de dobra / desdobramento do espelho externo) |
| NÃO | 30A | NÃO |
| MÓDULO 6 | 7,5A | Módulo de controle de chave inteligente, BCM |
| MDPS | 7,5A | Unidade MDPS |
| MÓDULO 1 | 7,5A | Interruptor de perigo, interruptor de travamento central da porta, interruptor de travamento da chave de ignição, maçaneta externa da chave inteligente do motorista / passageiro, conector de link de dados |
| MÓDULO 7 | 7,5A | Módulo de controle do aquecedor do assento dianteiro, módulo de controle do assento de ventilação frontal |
| A / SAC IND | 7,5A | Conjunto de instrumentos, interruptor de bloqueio central da porta |
| INTERRUPTOR DE FREIO | 7,5A | Módulo de controle de chave inteligente, interruptor de luz de freio |
| PARA INICIAR | 7,5A | Sem chave inteligente: interruptor de chave com chave inteligente: módulo de controle de chave inteligente |
| GRUPO | 7,5A | Conjunto de instrumentos |
| LOCK DR | 20A | Relé de bloqueio / desbloqueio de porta, caixa de relé ICM (relé de desbloqueio T / Turn) |
| AEB | 10A | Módulo de frenagem de emergência autônomo |
| S / AQUECIMENTO | 20A | Módulo de controle do aquecedor do assento dianteiro, módulo de controle do assento de ventilação frontal |
| A / CON | 7,5A | Módulo de controle de clima, ionizador de cluster, bloco terminal I / R (relé do soprador) |
| CHAVE INTELIGENTE 1 | 15A | Módulo de controle de chave inteligente, módulo de imobilizador |
| UMA MOCHILA | 15A | Módulo de controle SRS |
| IG1 | 25A | Bloco PCB (ABS3, ECU5, SENSOR4, TCU2) |
| MÓDULO 2 | 10A | Carregador sem fio, módulo de controle de chave inteligente, BCM, A / V principal e unidade de navegação, interruptor de espelho externo elétrico, bloco de terminal I / R (relé de tomada), AMP |
| MÁQUINA DE LAVAR | 15A | Chave multifuncional |
| LIMPADOR (LO / HI) | 10A | ECM / PCM, BCM |
| WIPER (RR) | 15A | Relé do limpador traseiro, motor do limpador traseiro |
| ESPELHO AQUECIDO | 10A | Espelho retrovisor externo elétrico do motorista / passageiro, módulo de controle de temperatura, ECM / PCM |
| PLUGUE | 20A | Tomada elétrica traseira # 2 |
| DIREÇÃO DE AQUECIMENTO | 15A | BCM |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis no compartimento do motor (2018)
| Último nome | Amperagem | Componente protegido |
|---|---|---|
| DIRETOR | 150A | Bloco de terminais E / R (fusível – ABS1, ABS2, B / Alarme, soquete de alimentação -!) |
| MDPS 1 | 80A | Unidade MDPS, Bateria |
| B + 5 | 60A | Bloco de PCB (fusível – ECU4, ECU3, buzina, limpador, relé de controle do motor) |
| B + 2 | 60A | IGPM (fusível – S / Chauffage, IPSO, IPS1, IPS2) |
| B + 3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| B + 4 | 60A | IGPM (fusível – AMP, P / WDW LH, P / WDW RH, porta traseira aberta, teto solar, teto solar 2, P / Seat (DRV)) |
| VENTILADOR DE REFRIGERAÇÃO 1 | 60A | Bloco de terminais I / R (relé do ventilador de refrigeração 1) |
| TRASEIRO AQUECIDO | 40A | Bloco de terminais E / R (relé do aquecedor traseiro) |
| FÃ | 40A | Bloco de terminais E / R (relé do soprador) |
| IG1 | 40A | Chave de ignição, bloco de terminais E / R (relé ACC, relé IG1) |
| IG2 | 40A | Chave de ignição, bloco de terminais I / R (relé IG2) |
| AQUECIMENTO PTC 1 | 50A | Aquecimento PTC |
| POWER SOCKET 3 | 20A | Tomada elétrica traseira 1 |
| SOQUETE 2 | 20A | Tomada frontal |
| TCU1 | 15A | MTC |
| BOMBA DE VÁCUO | 20A | Bomba de vácuo |
| BOMBA DE COMBUSTIVEL | 20A | Bloco de terminais E / R (relé da bomba de combustível) |
| VENTILADOR DE REFRIGERAÇÃO 2 | 40A | Bloco de terminais I / R (relé do ventilador 2 de resfriamento, relé do ventilador 3 de resfriamento) |
| B + 1 | 40A | IGPM (fusível – fechadura, chave inteligente 1, módulo 1, interruptor de freio, dispositivo de corte de corrente automática de Reak) |
| PONTO 1 | 40A | MTC |
| PONTO 2 | 40A | MTC |
| B / HORN HORN | 10A | Caixa de relé ICM (relé da buzina de alarme anti-roubo) |
| ABS 1 | 40A | Conector de controle multiuso, módulo de controle ESC |
| ABS 2 | 30A | Conector de controle multiuso, módulo de controle ESC |
| SOQUETE 1 | 40A | Bloco de terminais I / R (relé de tomada) |
| LAMPE B / UP | 10A | Interruptor de luz de emergência |
| GAMMA 1.6LT-GDI: | ||
| SENS0R2 | 10A | Válvula de descarga, válvula solenóide de controle de purga, válvula de controle de óleo # 1 / # 2, válvula solenóide de controle RCV, bloco de terminais I / R (relé do ventilador2 de resfriamento, relé do ventilador1 de resfriamento) |
| ECU2 | 10A | ECM |
| ECU1 | 20A | ECM |
| SENS0R1 | 15A | Sensor de oxigênio (superior), sensor de oxigênio (inferior) |
| BOBINA DE IGNIÇÃO | 20A | Bobina de ignição # 1 / # 2 / # 3 / # 4 |
| ECU3 | 15A | ECM |
| 5 ecus | 10A | ECM |
| SENSOR4 | 15A | Bomba de vácuo |
| ABS3 | 10A | Módulo de controle ESC, conector de controle multiuso, cilindro mestre da embreagem |
| TCU2 | 15A | Bloco Terminal E / R (Fusível – Lâmpada B / Up), Interruptor de Alcance Transaxle, TCM |
| SENSOR3 | 10A | Bloco de terminais E / R (relé da bomba de combustível) |
| ECU4 | 15A | ECM |
| LIMPADOR | 25A | Relé do limpador |
| HONK | 15A | Relé da buzina |
| NU 2.0L GDI: | ||
| SENS0R2 | 10A | Válvula solenóide de controle de purga, válvula de controle de óleo # 1 / # 2, válvula solenóide de admissão variável, bloco de terminais I / R (relé do ventilador 2 de resfriamento, relé do ventilador 3 de resfriamento) |
| ECU2 | 10A | ECM / PCM |
| ECU1 | 20A | ECM / PCM |
| SENS0R1 | 15A | Sensor de oxigênio (superior), sensor de oxigênio (inferior) |
| BOBINA DE IGNIÇÃO | 20A | Bobina de ignição # 1 / # 2 / # 3 / # 4, condensador |
| ECU3 | 15A | ECM / PCM |
| 5 ecus | 10A | ECM / PCM |
| ABS3 | 10A | Módulo de controle ABS / ESC, conector de controle versátil |
| ABS3 | 15A | Bloco Terminal E / R (Fusível – Lâmpada B / Up), Interruptor de Alcance Transaxle, TCM |
| SENSOR3 | 10A | Bloco de terminais E / R (relé da bomba de combustível) |
| LIMPADOR | 25A | Relé do limpador |
| HONK | 15A | Relé da buzina |
Tampa do terminal da bateria
