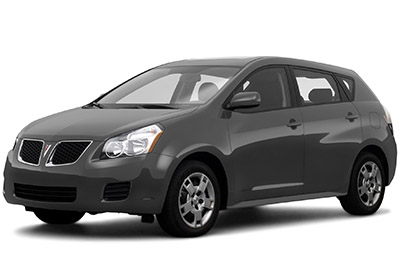

Neste artigo, consideramos a segunda geração do Pontiac Vibe, produzida de 2009 a 2010. Aqui você encontrará diagramas de caixas de fusíveis do Pontiac Vibe 2009 e 2010 , obter informações sobre a localização dos painéis de fusíveis dentro do carro e saber mais sobre a atribuição de cada fusível (arranjo de fusíveis).
Contents
Layout do fusível Pontiac Vibe 2009-2010
O fusível do isqueiro (tomada) do Pontiac Vibe é o fusível nº 7 na caixa de fusíveis do painel.
Caixa de fusíveis interna
Localização da caixa de fusíveis
Ele está localizado sob o painel (lado esquerdo).
Diagrama da caixa de fusíveis
Alocação de fusíveis no painel de instrumentos
| Não. | A descrição |
|---|---|
| 1 | Luzes de estacionamento, luzes de matrícula, luz traseira, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial, iluminação do painel |
| 2 | Interruptor |
| 3 | Janelas eletricas |
| 4 | Janelas eletricas |
| cinco | Janelas eletricas |
| 6 | Teto solar |
| 7 | Isqueiro, tomada para acessórios |
| oito | Espelhos externos, sistema de áudio, unidade de controle do motor do corpo principal (ECU), relógio, trava da caixa de câmbio do freio |
| nove | Vazio |
| dez | Vazio |
| onze | Sistema de airbag, Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial, sistema de classificação de ocupante do passageiro dianteiro |
| 12 | Medidores e medidores |
| 13 | Sistema de ar condicionado, desembaçador do vidro traseiro |
| quatorze | Limpa pára-brisas |
| quinze | Limpadores traseiros |
| dezesseis | Limpador de pára-brisas |
| 17 | ECU do corpo principal, direção assistida elétrica, ventiladores de resfriamento elétricos, freios de travamento da transmissão, sistema de frenagem antitravamento (ABS), sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial, sistema de controle, monitoramento da pressão dos pneus (TPMS), sistema de controle de estabilidade do veículo |
| 18 | Luzes de marcha-atrás, sistema de carga, desembaçador do vidro traseiro |
| dezenove | Sistema de diagnóstico a bordo |
| vinte | Luzes de freio, luzes de freio montadas no centro (CHMSL), ABS, sistema de controle de estabilidade do veículo, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial, freios de travamento da transmissão |
| 21 | Sistema de travamento elétrico da porta |
| 22 | Espelhos externos, sistema de áudio, ECU do corpo principal, relógio, trava da alavanca de câmbio, isqueiro |
| 23 | Sistema de tração integral |
| 24 | Faróis de nevoeiro dianteiros |
| 25 | Ignição, espelhos exteriores, sistema de áudio, ECU do corpo principal, relógio, travões de bloqueio da transmissão, isqueiro |
| 26 | Desembaçador do vidro traseiro, espelhos aquecidos, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial |
| 27 | Janelas eletricas |
Caixa de fusíveis no compartimento do motor
Localização da caixa de fusíveis
Anúncios publicitários
Diagrama da caixa de fusíveis
Alocação de fusíveis no compartimento do motor
| Não. | A descrição |
|---|---|
| 1 | Ventiladores elétricos de refrigeração |
| 2 | Ventiladores elétricos de refrigeração |
| 3 | Sistema de Frenagem Antibloqueio (ABS), Sistema de Controle de Estabilidade do Veículo |
| 4 | ABS, sistema de controle de estabilidade do veículo |
| cinco | Sistema de ar condicionado |
| 6 | Sistema de Carregamento |
| 7 | Direção assistida elétrica |
| oito | Sistema de controle de emissão principal, buzina, ignição 2 |
| nove | Farol principal |
| dez | Sistema de controle de emissão 2 |
| onze | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| 12 | Farol do lado do motorista |
| 13 | Farol do lado do passageiro |
| quatorze | Faróis médios do lado do motorista, faróis de nevoeiro dianteiros |
| quinze | Feixe de cruzamento do lado do passageiro |
| dezesseis | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| 17 | Sinais de direção, luzes de advertência de perigo |
| 18 | Sistema de Carregamento |
| dezenove | Sistema de Partida, Sistema de Injeção de Combustível Multiponto / Sistema de Injeção de Combustível Multiponto Sequencial |
| vinte | Sistema de Partida, Sistema de Injeção de Combustível Multiponto / Sistema de Injeção de Combustível Multiponto Sequencial |
| 21 | Vazio |
| 22 | Iniciando sistema |
| 23 | Sistema imobilizador de motor |
| 24 | ECU do corpo principal, medidores, luzes diurnas (DRL), sistema de ar condicionado, controle remoto sem fio, sistema anti-roubo |
| 25 | Sistema de áudio |
| 26 | Lâmpadas internas, lâmpadas pessoais, relógio |
| 27 | Poupar |
| 28 | Poupar |
| 29 | Poupar |
| trinta | Sistema de áudio |
| 31 | OnStar |
| 32 | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial, buzina, controle de emissão 1, controle de emissão 2 |
| 33 | buzina |
| 34 | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial, buzina, ignição, velocímetro |
| 35 | Aquecedor PTC 1 |
| 36 | Aquecedor PTC 3 |
| 37 | Inversor A / C |
