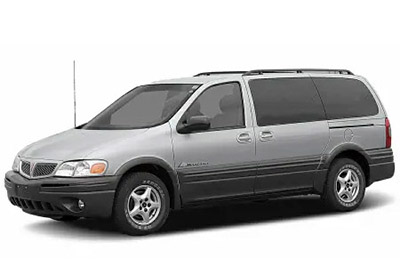

Neste artigo consideramos a segunda geração do Pontiac Trans Sport, produzida de 1997 a 1999. Aqui você encontrará os esquemas das caixas de fusíveis do Pontiac Trans Sport 1997, 1998 e 1999 , obter informações sobre a localização dos painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Disposição do fusível Pontiac Trans Sport 1997-1999
Os fusíveis do acendedor de cigarros (tomada) do Pontiac Trans Sport estão localizados na caixa de fusíveis do painel – consulte os fusíveis “CIGAR / DLC” (acendedor de cigarros), “RR PWR SCKT” (caixa de tomada elétrica traseira) e “FRT PWR SCKT ”(caixa de tomada de acessório elétrico frontal).
Caixa de fusíveis interna
Localização da caixa de fusíveis
A caixa de fusíveis está localizada no lado direito do painel, atrás da tampa.
Diagrama da caixa de fusíveis
Anúncios publicitários
Alocação de fusíveis no habitáculo
| Último nome | A descrição |
|---|---|
| LUZ DE FUNDO SWC | Interruptores de controle de rádio do volante (iluminação) |
| ELEC PRNDL | Indicadores de conjunto de instrumentos em PRNDL |
| ESPELHO PWR | Espelho de controle remoto de energia |
| CRUZEIRO | Módulo de controle de cruzeiro, interruptor e interruptor de liberação |
| PWR QTR VENT | Luzes interiores e interruptor multifunções (interruptor de ventilação elétrica) |
| FRT WPR / WSHR | Motor do limpador / lavador e interruptor |
| PWR LOCK | BCM |
| RH T / BP | Não usado |
| RR FOG LP | Não usado |
| CIGAR / DLC | Isqueiro e conector de link de dados (DLC) |
| T / SIG | Interruptor indicador |
| RR CVC | Motor do ventilador traseiro, controle A / C do aquecedor traseiro e atuador da porta de temperatura (traseira) |
| SWC ACCY | Interruptores de controle de rádio do volante |
| RISCO | Interruptor indicador |
| RR PWR SCKT | Caixa de tomada de acessório elétrico traseiro |
| DRL | Módulo de controle DRL |
| LH TLP | Não usado |
| OPERAÇÃO RR | Relé do desembaçador da janela traseira |
| FRT PWR SCKT | Caixa de tomada de acessório elétrico frontal |
| SENHOR | Módulo de controle de restrição inflável |
| FRT HVAC LOW / MED BLWR | Controle de aquecimento-A / C |
| MALL / RADIO / DIC | BCM, display de informações do motorista, rádio e amplificador de alto-falante traseiro |
| PARADA DA LÂMPADA | Pare o interruptor de luz para parar a luz |
| BATERIA ABS MOD | Módulo de Controle de Tração de Frenagem Eletrônica (EBTCM) |
| PODE VENTILAR O SOLO | Solenóide de ventilação do canister de emissões evaporativas (EVAP) |
| ELC | 1997: Compressor de ar de controle de nível eletrônico (ELC) e relé de ELC 1998: Compressor de ar de controle de nível eletrônico (ELC) e relé de ELC, arnês de reboque |
| CTSY LAMP | BCM |
| IGN 1 | Sensor ELC, BCM, módulo de controle da luz de advertência do controle eletrônico do freio, painel de instrumentos, motor do atuador da porta lateral traseira, limpador / lavador do vidro traseiro e interruptor multifuncional (interruptor da luz de nevoeiro, interruptor de controle de tração) e interruptor da luz de freio / embreagem do conversor de torque (TCC) |
| SUNROOF | Módulo de controle do teto solar |
| RR WPR WSHR | Motor do limpador do vidro traseiro, limpador / lavador do vidro traseiro e interruptor multifuncional (chave do limpador / lavador do vidro traseiro) |
| HEADLP LOW | Não usado |
| HEAD LH HIGH | Não usado |
| ABS / TCS IGN | Relé de controle de freio eletrônico e EBTCM |
| ABS SOL | Válvula solenóide do freio dianteiro esquerdo e direito |
| CVC DRL | Atuador de admissão de ar, módulo de controle DRL, controle do aquecedor-A / C, atuador da porta de temperatura (frontal) e relé |
| BCM PRGR | Módulo de controle do corpo (BCM) |
| CABEÇA BAIXA DIREITA | Não usado |
| RIGHT HEAD UP | Não usado |
| PCM | Relé PRINCIPAL IGN e PCM |
| PSD | Motor do atuador da porta lateral traseira |
| Disjuntores | |
| LANTERNA DE CABEÇA | Módulo de controle DRL, farol e dimmer I / F |
| PWR WDO / RR VEN | Janelas dianteiras elétricas |
| ASSENTO PWR / PSD | Assento (s) elétrico (s) de 6 vias e motor atuador da porta lateral traseira |
| FRT HVAC / HI BLWR | Relé de alta velocidade do motor do soprador no módulo |
Caixa de fusíveis no compartimento do motor
Localização da caixa de fusíveis
Anúncios publicitários
Diagrama da caixa de fusíveis
Atribuição de fusíveis e relés no compartimento do motor
| Não. | Último nome | A descrição |
|---|---|---|
| Fusíveis máximos | ||
| 1 | VENTOINHA | Ventiladores de refrigerante |
| 3 | PROJETORES | Disjuntores: FRT WAC HI BLWR e Fusíveis PHARE (W): PERIGO e PARADA |
| 4 | BATERIAS PRINCIPAIS 2 | Disjuntor: PWR SEAT / PSD. Fusíveis (UP): ELC e RR DEFOG |
| cinco | IGN PRINCIPAL 1 | Chave de ignição para fusíveis (PARA CIMA): ABS / TCS IGN, CRUISE, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T / SIG e PCM IGN MAIN Relay (fusíveis elétricos centrais sob o capô: A / C CLU, ELEK, IGN, IGN 1-U / H, INJ, TCC) |
| 6 | VENTILADOR DE REFRIGERAÇÃO 1 | Ventiladores de refrigerante |
| 7 | BATERIAS PRINCIPAIS 1 | Fusíveis (UP): ABS MOD BATT, CIGAE2 / RLC, CTSY LAMP, FRT PWR SCKT, PWR LOCK, PWR MIRROR e RR PWR SCKT |
| oito | IGN PRINCIPAL 2 | Chave de ignição para fusíveis (VP): BCM PRGWM, FRT HVAC LOW / MED BLWR, FRT WPR / WSHR, HVAC / DRL, MALL / RARIO / DIC, PWR QRT VENT, RR HVAC, RR WPR / WSHR, SUNROOF, SWC ACCY e Disjuntor PWR WDO |
| nove | VENTOINHA | VENTILADOR DIREITO 1, ESQ. FAN 2 |
| dez | VENTILADOR DE REFRIGERAÇÃO 2 | FAN LH 2 |
| onze | IGN PRINCIPAL | FUSÍVEIS: A / C CLU, IGN lU / H, INS, ELEK IGN, TCC |
| 12 | VENTILADOR DE REFRIGERAÇÃO 1 | VENTILADOR DIREITO 1, VENTILADOR ESQUERDO 2 |
| Micro relé | ||
| 13 | CLU A / C | Embreagem A / C |
| quatorze | BOMBA DE COMBUSTIVEL | Bomba de combustivel |
| quinze | F / PMP SPD CONT | Não usado |
| dezesseis | HONK | buzina |
| 17 | LUZ DE NEVOEIRO | Farol de nevoeiro à esquerda, farol de nevoeiro à direita, indicador de farol de nevoeiro |
| Mini fusíveis | ||
| 18 | INJ | Injetores de combustível 1-6 |
| dezenove | POUPAR | Não usado |
| vinte | POUPAR | Não usado |
| 21 | IGN1-UH | Válvula de purga de cartucho de emissões evaporativas (EVAP), sensores de oxigênio aquecido 1 e 2, sensor de fluxo de ar em massa (MAF) |
| 22 | POUPAR | Não usado |
| 23 | POUPAR | Não usado |
| 24 | POUPAR | Não usado |
| 25 | ELEK IGN | Módulo de controle de ignição (ICM) |
| 26 | POUPAR | Não usado |
| 27 | LAMPE B / U | Interruptor de faixa de transmissão de luz reversa |
| 28 | CLU A / C | Relé CLU A / C para óleo de embreagem do compressor A / C |
| 29 | RÁDIO | Visor de informações do motorista, controle de temperatura do aquecedor, rádio, motor de controle do atuador da porta lateral traseira, receptor de travamento da porta de controle remoto (RCDLR), luz de segurança e sensor de choque antifurto |
| trinta | ALT SENS | Gerador |
| 31 | CCT | Transaxle automático (solenóides de embreagem do conversor de torque) PCM interruptor de luz de freio |
| 32 | BOMBA DE COMBUSTIVEL | Relé da bomba de combustivel |
| 33 | SENS ECM | Módulo de controle do trem de força (PCM) |
| 34 | – | Não usado |
| 35 | LP FOG | Relé de luz de nevoeiro |
| 36 | HONK | Relé da buzina |
| 37 | PARC LP | Luzes diurnas (DRL), faróis e módulo de controle de dimmer UP Retransmissão anti-roubo para faróis |
| 38 | – | Não usado |
| 39 | – | Não usado |
| 40 | Mini extrator de fusível |
