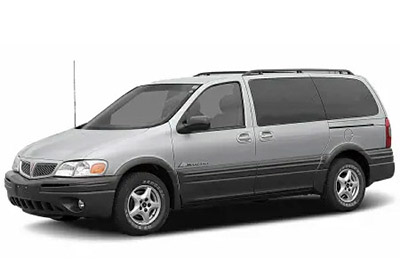

Neste artigo, consideramos a primeira geração do Pontiac Montana, produzida de 1997 a 2004. Aqui você encontrará os esquemas da caixa de fusíveis de Pontiac Montana 1998, 1999, 2000, 2001, 2002, 2003 e 2004 , para obter informações sobre a ‘localização do painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Arranjo de fusíveis Pontiac Montana 1998-2004
Os fusíveis do isqueiro (tomada) do Pontiac Montana estão localizados na caixa de fusíveis do painel – ver fusíveis # 17 “CIGAR / DLC” (1998-2001: isqueiro) ou “CIGAR / DLC / APO FRT” (cigarro isqueiro, tomadas de alimentação auxiliares dianteiras), nº 22 “RR PWR SCKT” (caixa de tomadas de acessórios elétricos traseiros) e “FRT PWR SCKT” (1998-1999: acessórios elétricos dianteiros de caixa de tomadas).
Caixa de fusíveis no compartimento do motor
Localização da caixa de fusíveis
Diagrama da caixa de fusíveis
Anúncios publicitários
Atribuição de fusíveis e relés no compartimento do motor
| Não. | Último nome | A descrição |
|---|---|---|
| Fusíveis máximos | ||
| 1 | VENTILADOR DE REFRIGERAÇÃO 2 | Ventiladores de refrigerante |
| 2 | – | Não usado |
| 3 | PROJETORES | Disjuntores: FRT HVAC HI BLWR e Fusíveis PHARE (painel): PERIGO e PARADA |
| 4 | BATERIAS PRINCIPAIS 2 | Disjuntor: PWR SEAT / PSD. Fusíveis (painel): ELC e RR DEFOG |
| cinco | IGN PRINCIPAL 1 | Chave de ignição para fusíveis (painel de instrumentos): ABS / TCS IGN, CRUISE, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T / SIG e PCM [IGN MAIN Relay (fusíveis elétricos sob o capô: A / C CLU, ELEK IGN, IGN 1-U / H, INJ, TCC)] |
| 6 | VENTILADOR DE REFRIGERAÇÃO 1 | Ventiladores de refrigerante |
| 7 | BATERIAS PRINCIPAIS 1 | Fusíveis (quadro de bordo): ABS MOD BATT, CIGAR / DLC, CTSY LAMP, FRT PWR SCKT, PWR LOCK, PWR MIRROR e RR PWR SCKT |
| oito | IGN PRINCIPAL 2 | Chave de ignição para fusíveis (I / P): BCM PRGRM, FRT HVAC LOW / MED BLWR, FRT WPR / WSHR, HVAC / DRL, MALL / RADIO / DIC, PWR QRT VENT, RR HVAC, RR WPR / WSHR. Disjuntor SWC ACCY e PWR WDO |
| Mini fusíveis | ||
| 18 | INJ | Injetores de combustível 1-6 |
| dezenove | POUPAR | Não usado |
| vinte | POUPAR | Não usado |
| 21 | IGN1-UH | Válvula de purga de cartucho de emissões evaporativas (EVAP), sensores de oxigênio aquecido 1 e 2, sensor de fluxo de ar em massa (MAF) |
| 22 | POUPAR | Não usado |
| 23 | POUPAR | Não usado |
| 24 | POUPAR | Não usado |
| 25 | ELEK IGN | Módulo de controle de ignição (ICM) |
| 26 | POUPAR | Não usado |
| 27 | LAMPE B / U | Interruptor de faixa de transmissão de luz reversa |
| 28 | CLU A / C | Relé CLU A / C para óleo de embreagem do compressor A / C |
| 29 | RÁDIO | Visor de informações do motorista, controle de temperatura do aquecedor, rádio, motor de controle do atuador da porta lateral traseira, receptor de travamento da porta de controle remoto (RCDLR), luz de segurança e sensor de choque antifurto |
| trinta | ALT SENS | Gerador |
| 31 | CCT | Transaxle automático (solenóides de embreagem do conversor de torque) PCM interruptor de luz de freio |
| 32 | BOMBA DE COMBUSTIVEL | Relé da bomba de combustivel |
| 33 | SENS ECM | Módulo de controle do trem de força |
| 34 | – | 1997-2001: Não usado 2002-2004: Rádio |
| 35 | LP FOG | Relé de luz de nevoeiro |
| 36 | HONK | Relé da buzina |
| 37 | PARC LP | Luzes diurnas (DRL), faróis e módulo de controle do dimmer do painel Retransmissão anti-roubo para os faróis |
| 38 | – | Não usado |
| 39 | AR | Não usado |
| 40 | Mini extrator de fusível | |
| Diodo | DIODE A / C CLU | Diodo de embreagem A / C |
| Mini relé | ||
| nove | VENTOINHA | Ventilador direito 1, ventilador esquerdo 2 |
| dez | VENTILADOR DE REFRIGERAÇÃO 2 | Ventilador esquerdo 2 |
| onze | IGN PRINCIPAL | Fusíveis: embreagem A / C, ignição 1-U / H, INS, ignição eletrônica, TCC |
| 12 | VENTILADOR DE REFRIGERAÇÃO 1 | Ventilador direito 1, ventilador esquerdo 2 |
| Micro relé | ||
| 13 | CLU A / C | Embreagem A / C |
| quatorze | BOMBA DE COMBUSTIVEL | Bomba de combustivel |
| quinze | – | Não usado |
| dezesseis | HONK | buzina |
| 17 | LUZ DE NEVOEIRO | Farol de nevoeiro à esquerda, farol de nevoeiro à direita, indicador de farol de nevoeiro |
Caixa de fusíveis interna
Localização da caixa de fusíveis
Ele está localizado no lado direito do painel, atrás da tampa.
Anúncios publicitários
Esquema da caixa de fusíveis (1999)
Alocação de fusíveis no painel de instrumentos (1999)
| Último nome | A descrição |
|---|---|
| LANTERNA DE CABEÇA | Módulo de controle da luz de circulação diurna (DRL), farol e dimmer do painel |
| PWR WDO | Janelas dianteiras elétricas |
| PWR / PSD DE ASSENTO AQUECIDO | Bancos elétricos de seis posições e motor atuador da porta lateral traseira |
| FRT HVAC HI BLWR | Módulo de relé de alta velocidade do motor do soprador |
| LUZ DE FUNDO SWC | Interruptores de controle de rádio do volante (iluminação) |
| ELEC PRNDL | Indicadores de conjunto de instrumentos em PRNDL |
| ESPELHO PWR | Interruptor de espelho de controle remoto elétrico |
| CRUZEIRO | Módulo de controle de cruzeiro, interruptor e interruptor de liberação |
| PWR QTR VENT | Luzes interiores e interruptor multifunções (interruptor de ventilação elétrica) |
| FRT WPR / WSHR | Motor do limpador / lavador e interruptor |
| CHAVE DE ACESSO | Sistema PASS-Key III |
| PWR LOCK | Módulo de controle do corpo (BCM) |
| MIRROR HTD | Espelhos aquecidos |
| RH T / BP | Não usado |
| RR FOG LP | Não usado |
| CIGAR / DLC | Isqueiro e conector de link de dados (DLC) |
| T / SIG | Interruptor indicador |
| RR CVC | Motor do ventilador traseiro, controle do aquecedor traseiro-A / C, atuador da porta de temperatura (traseira) |
| SWC ACCY | Interruptores de controle de rádio do volante |
| RISCO | Interruptor indicador |
| RR PWR SCKT | Caixa de tomada de acessório elétrico traseiro |
| DRL | Módulo de controle de luz de circulação diurna (DRL) |
| LH T / LP | Não usado |
| OPERAÇÃO RR | Relé do desembaçador da janela traseira, espelhos aquecidos |
| FRT PWR SCKT | Caixa de tomada de acessório elétrico frontal |
| SENHOR | Módulo de controle de restrição inflável |
| FRT HVAC LOW / MED BLWR | Controle de aquecimento-A / C |
| MALL / RADIO / DIC | BCM, display de informações do motorista, sistema de áudio do banco traseiro, sensor ELC e relé |
| PARADA DA LÂMPADA | Interruptor da luz de freio |
| BATERIA ABS MOD | Módulo de controle de freio eletrônico / Módulo de controle de tração de freio eletrônico (EBCM / EBTCM) |
| PODE VENTILAR O SOLO | Solenóide de ventilação do canister de emissões evaporativas (EVAP) |
| ELC | Controle de Nível Eletrônico (ELC) Compressor de Ar e Relé ELC, Chicote de Trailer |
| CTSY LAMP | BCM |
| IGN 1 | BCM, módulo de controle da luz de advertência do controle eletrônico do freio, painel de instrumentos, módulo de controle do atuador da porta lateral traseira, limpador / lavador do vidro traseiro e interruptor multifuncional (interruptor da luz de nevoeiro / interruptor de controle de tração) e interruptor de embreagem / luz de freio do conversor de torque (TCC) |
| RR WPR WSHR | Motor do limpador do vidro traseiro, limpador / lavador do vidro traseiro e interruptor multifuncional (chave do limpador / lavador do vidro traseiro) |
| HEADLP LOW | Não usado |
| HEAD LH HIGH | Não usado |
| ABS / TCS IGN | Módulo de controle de freio eletrônico / Módulo de controle de tração de freio eletrônico (EBCM / EBTCM) |
| ABS SOL | Válvula solenóide do freio dianteiro esquerdo e direito |
| CVC / DRL | Atuador de admissão de ar, módulo de controle DRL, controle de aquecedor-ar, atuador de porta de temperatura (frontal) e relé de desembaçador de janela traseira |
| PROGRAMA BCM | Módulo de controle do corpo (BCM) |
| CABEÇA DIREITA BAIXA LP | Não usado |
| RIGHT HEAD LP HIGH | Não usado |
| PCM / ABS | Relé PRINCIPAL IGN e PCM |
Anúncios publicitários
Esquema da caixa de fusíveis (2000)
Alocação de fusíveis no painel de instrumentos (2000)
| Último nome | A descrição |
|---|---|
| LANTERNA DE CABEÇA | Módulo de controle da luz de circulação diurna (DRL), farol e dimmer do painel |
| PWR WDO | Janelas dianteiras elétricas |
| PWR / PSD DE ASSENTO AQUECIDO | Bancos elétricos de seis posições e motor atuador da porta lateral traseira |
| FRT HVAC HI BLWR | Módulo de relé de alta velocidade do motor do soprador |
| LUZ DE FUNDO SWC | Interruptores de controle de rádio do volante (iluminação) |
| PCM / PASSAR CHAVE / CLUSTER | Indicadores de conjunto de instrumentos em PRNDL |
| ESPELHO PWR | Interruptor de espelho de controle remoto elétrico |
| CRUZEIRO | Módulo de controle de cruzeiro, interruptor e interruptor de liberação |
| PCM / CRANK | Módulo de controle do trem de força (PCM), manivela de ignição |
| CHAVE DE ACESSO | Sistema PASS-Key III |
| PWR LOCK | Fechaduras elétricas |
| MIRROR HTD | Espelhos aquecidos |
| RH T / BP | Não usado |
| RR FOG LP | Não usado |
| CIGAR / DLC | Isqueiro e conector de link de dados (DLC) |
| T / SIG | Interruptor indicador |
| PWR QTR | Luz interior e interruptor multifunções (interruptor elétrico de ventilação) |
| FRT / WPR / WSHR | Motor do limpador / lavador e interruptor |
| RISCO | Interruptor indicador |
| RR PWR SCKT | Caixa de tomada de acessório elétrico traseiro |
| DRL | Módulo de controle de luzes diurnas |
| LH T / LP | Não usado |
| RR DEFOG / HTD MIROIR | Relé do desembaçador da janela traseira, espelhos aquecidos |
| SENHOR | Módulo de controle de restrição inflável |
| VENTILADOR DE HVAC | Controle de aquecimento-A / C |
| GRUPO SHOPPING CENTER | Conjunto de instrumentos, módulo de controle do corpo, sensor de controle de nível eletrônico (ELC) e relé |
| PARADA DA LÂMPADA | Interruptor da luz de freio |
| BATERIA DO CLUSTER | Módulo / Módulo de controle de freio eletrônico / Módulo de controle de tração de freio eletrônico (EBCM / EBTCM) |
| PODE VENTILAR O SOLO | Solenóide de ventilação do canister de emissões evaporativas (EVAP) |
| ELC / TRAILER | Compressor de ar ELC e relé ELC, chicote de reboque |
| CTSY LAMP | BCM |
| IGN 1 | BCM, módulo de controle de luz de advertência de controle eletrônico de freio, painel de instrumentos, módulo de controle do atuador da porta lateral traseira, janelas traseiras |
| RR HVAC TEMP CONT | Controle HVAC-A / C traseiro |
| RR WPR / WSHR | Motor do limpador do vidro traseiro, limpador / lavador do vidro traseiro e interruptor multifuncional (chave do limpador / lavador do vidro traseiro) |
| HEADLP LOW | Não usado |
| HEAD LH HIGH | Não usado |
| RAP RELAY | Relé de alimentação acessório retido (RAP) |
| HVAC / DIC / DRL / ASSENTO AQUECIDO | Atuador de admissão de ar, display DIC, módulo de controle DRL, controle de aquecedor-ar, atuador de porta de temperatura (frontal) e relé de desembaçador de janela traseira |
| PROGRAMA BCM | BCM |
| CABEÇA DIREITA BAIXA LP | Não usado |
| RIGHT HEAD LP HIGH | Não usado |
| PCM / ABS | Relé e PCM IGN PRINCIPAL, módulo de controle de corte eletrônico |
Anúncios publicitários
Esquema da caixa de fusíveis (2001)
Alocação de fusíveis no painel de instrumentos (2001)
| Não. | A descrição |
|---|---|
| 1 | Disjuntor: módulo de controle de luz diurna (DRL), farol e dimmer do painel |
| 2 | Disjuntor: porta deslizante elétrica |
| 3 | Disjuntor: vidros elétricos dianteiros |
| 4 | Disjuntor: assentos elétricos de 6 vias e motor atuador da porta lateral traseira |
| cinco | Disjuntor: Módulo de relé de alta velocidade do motor do soprador |
| 6 | Interruptores de controle de rádio do volante (iluminação) |
| 7 | Indicadores de conjunto de instrumentos em PRNDL |
| oito | Interruptor de espelho de controle remoto elétrico |
| nove | Módulo de controle de cruzeiro, interruptor e interruptor de liberação |
| dez | Não usado |
| onze | Módulo de controle do trem de força (PCM), manivela de ignição |
| 12 | Sistema PASS-Key III |
| 13 | Módulo de controle do corpo (BCM) |
| quatorze | Espelhos aquecidos |
| quinze | Não usado |
| dezesseis | Não usado |
| 17 | Isqueiro, DIC, tomadas auxiliares dianteiras |
| 18 | Interruptor indicador |
| dezenove | Luz interior e interruptor multifuncional (interruptor de ventilação |
| vinte | Motor do limpador / lavador e interruptor |
| 21 | Interruptor de perigo |
| 22 | Caixa de tomada de acessório elétrico traseiro |
| 23 | Módulo de controle DRL |
| 24 | Não usado |
| 25 | Relé do desembaçador da janela traseira, espelhos aquecidos |
| 26 | OnStar |
| 27 | Módulo de controle de restrição inflável |
| 28 | Controle de aquecimento-A / C |
| 29 | Conjunto de instrumentos, módulo de controle do corpo, sensor de controle de nível eletrônico (ELC) e relé |
| trinta | Interruptor da luz de freio |
| 31 | Módulo / Módulo de controle de freio eletrônico / Módulo de controle de tração de freio eletrônico (EBCM / EBTCM) |
| 32 | Solenóide de ventilação do canister de emissões evaporativas (EVAP) |
| 33 | Não usado |
| 34 | Compressor de ar ELC e relé ELC, chicote de reboque |
| 35 | Lâmpada de cortesia |
| 36 | BCM, módulo de controle de luz de advertência de controle eletrônico de freio, painel de instrumentos, módulo de controle do atuador da porta lateral traseira, janelas traseiras |
| 37 | Controle HVAC-A / C traseiro |
| 38 | Motor do limpador do vidro traseiro, limpador / lavador do vidro traseiro e interruptor multifuncional (chave do limpador / lavador do vidro traseiro) |
| 39 | Não usado |
| 40 | Não usado |
| 41 | Não usado |
| 42 | Não usado |
| 43 | Não usado |
| 44 | Relé de alimentação acessório retido (RAP) |
| 45 | Não usado |
| 46 | Atuador de admissão de ar, display DIC, módulo de controle DRL, controle de aquecedor-ar, atuador de porta de temperatura (frontal) e relé de desembaçador de janela traseira |
| 47 | Programação BCM |
| 48 | Não usado |
| 49 | Não usado |
| cinquenta | Relé principal IGN e PCM, módulo de controle de freio eletrônico |
Anúncios publicitários
Esquema da caixa de fusíveis (2002, 2003, 2004)
Alocação de fusíveis no painel de instrumentos (2002-2004)
| Último nome | A descrição |
|---|---|
| LANTERNA DE CABEÇA | Disjuntor: módulo de controle de luz diurna (DRL), farol e dimmer do painel |
| PWR SLD DR | Disjuntor: porta deslizante elétrica |
| PWR WDO | Disjuntor: vidros elétricos dianteiros |
| PWR / PSD DE ASSENTO AQUECIDO | Disjuntor: assentos elétricos de seis vias e motor atuador da porta lateral traseira |
| FRT HVAC HI BLWR | Disjuntor: Módulo de relé de alta velocidade do motor do soprador |
| LUZ DE FUNDO SWC | Interruptores de controle de rádio do volante (iluminação) |
| PCM / PASSAR CHAVE / CLUSTER | Indicadores de conjunto de instrumentos em PRNDL |
| ESPELHO PWR | Interruptor de espelho de controle remoto elétrico |
| CRUZEIRO | Módulo de controle de cruzeiro, interruptor e interruptor de liberação |
| Virgem | Não usado |
| PCM / CRANK | Módulo de controle do trem de força (PCM), manivela de ignição |
| CHAVE DE ACESSO | Sistema PASS-Key III |
| PWR LOCK | Fechaduras elétricas |
| MIRROR HTD | Espelhos aquecidos |
| RH T / BP | Luz traseira do lado do motorista |
| RR FOG LP | Faróis de nevoeiro |
| CIGAR / DLC / APO FRT | Isqueiro, DLC, tomadas auxiliares dianteiras |
| T / SIG | Interruptor indicador |
| PWR QTR VENT | Luz interior e interruptor multifuncional (interruptor de ventilação |
| FRT / WPR / WSHR | Motor do limpador / lavador e interruptor |
| RISCO | Interruptor de perigo |
| RR PWR SCKT | Caixa de tomada de acessório elétrico traseiro |
| DRL | Módulo de controle de luzes diurnas |
| LH T / LP | Luz traseira do lado do passageiro |
| RR DEFOG / HTD MIROIR | Relé do desembaçador da janela traseira, espelhos aquecidos |
| NA ESTRELA | OnStar |
| SENHOR | Módulo de controle de restrição inflável |
| VENTILADOR DE HVAC | Controle de aquecimento-A / C |
| GRUPO SHOPPING CENTER | Conjunto de instrumentos, módulo de controle do corpo, sensor de controle de nível eletrônico (ELC) e relé |
| PARADA DA LÂMPADA | Interruptor da luz de freio |
| BATERIA DO CLUSTER | Módulo / Módulo de controle de freio eletrônico / Módulo de controle de tração de freio eletrônico (EBCM / EBTCM) |
| REFORÇADO | Emissões evaporativas (EVAP) |
| EVAP / AWD | Válvula solenóide de ventilação do cartucho, tração nas quatro rodas (AWD) |
| Virgem | Não usado |
| ELC / TRAILER | Compressor de ar ELC e relé ELC, chicote de reboque |
| CTSY LAMP | Lâmpada de cortesia |
| IGN 1 | BCM, módulo de controle de luz de advertência de controle eletrônico de freio, painel de instrumentos, módulo de controle do atuador da porta lateral traseira, janelas traseiras |
| RR HVAC TEMP CONT | Controle HVAC-A / C traseiro |
| RR WPR / WSHR | Motor do limpador do vidro traseiro, limpador / lavador do vidro traseiro e interruptor multifuncional (chave do limpador / lavador do vidro traseiro) |
| HEADLP LOW | Feixe de cruzamento do lado do passageiro |
| HEAD LH HIGH | Farol alto do lado do passageiro |
| Virgem | Não usado |
| Virgem | Não usado |
| Virgem | Não usado |
| RAP RELAY | Relé de alimentação acessório retido (RAP) |
| Virgem | Não usado |
| HVAC / DIC / DRL / ASSENTO AQUECIDO | Atuador de admissão de ar, display DIC, módulo de controle DRL, controle de aquecedor-ar, atuador de porta de temperatura (frontal) e relé de desembaçador de janela traseira |
| PROGRAMA BCM | Programação BCM |
| CABEÇA DIREITA BAIXA LP | Luz baixa do lado do motorista |
| RIGHT HEAD LP HIGH | Farol alto do lado do motorista |
| PCM / ABS | Relé principal IGN e PCM, módulo de controle de freio eletrônico |
