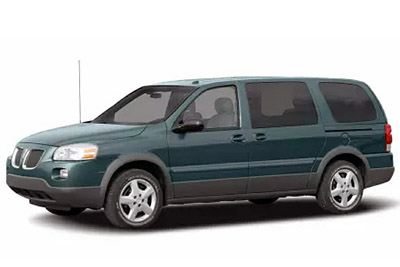

Neste artigo consideramos a segunda geração do Pontiac Montana, produzida de 2004 a 2009. Aqui você encontrará os esquemas das caixas de fusíveis do Pontiac Montana SV6 2005, 2006, 2007, 2008 e 2009 , obtenha informações sobre a localização do fusível painéis dentro do carro, e descubra a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Disposição do fusível Pontiac Montana SV6 2005-2009
Caixa de fusíveis interna
Localização da caixa de fusíveis
A caixa de fusíveis está localizada no lado direito do painel, atrás da tampa.
Diagrama da caixa de fusíveis
Anúncios publicitários
Atribuição de fusíveis e relés no painel de instrumentos
| Não. | A descrição |
|---|---|
| 1 | Baú, fechaduras |
| 2 | Controle de nível eletrônico |
| 3 | Limpador de pára-brisa traseiro |
| 4 | Amplificador de rádio |
| cinco | Lâmpadas internas |
| 6 | OnStar |
| 7 | Módulo de entrada sem chave |
| oito | Cluster, aquecimento, ventilação, ar condicionado |
| nove | Interruptor de cruzeiro |
| dez | Iluminação do volante |
| onze | Espelho eletrico |
| 12 | Luz de freio, indicadores |
| 13 | Assentos aquecidos |
| quatorze | Virgem |
| quinze | Controle de nível eletrônico |
| dezesseis | Espelho aquecido |
| 17 | Luz de freio central alta, luzes de ré |
| 18 | Virgem |
| dezenove | Ventilação do cartucho |
| vinte | Luzes do parque |
| 21 | Porta deslizante elétrica |
| 22 | Virgem |
| 23 | Virgem |
| 24 | Porta deslizante elétrica esquerda |
| 25 | Porta deslizante elétrica direita |
| 31 | Assentos elétricos (disjuntor) |
| 32 | Janela elétrica (disjuntor) |
| DPP | Extrator de fusível |
| Retransmissão | |
| 26 | Virgem |
| 27 | Virgem |
| 28 | Luzes do parque |
| 29 | Poder acessório retido |
| trinta | Desembaciamento traseiro |
Caixa de fusíveis no compartimento do motor
Localização da caixa de fusíveis
Anúncios publicitários
Diagrama da caixa de fusíveis
Atribuição de fusíveis e relés no compartimento do motor
| Não. | A descrição |
|---|---|
| 1 | Farol direito |
| 2 | Bomba de combustivel |
| 3 | Diodo |
| POUPAR | Poupar |
| POUPAR | Poupar |
| 4 | Feixe principal esquerdo |
| POUPAR | Poupar |
| POUPAR | Poupar |
| POUPAR | Poupar |
| cinco | Não usado |
| 6 | Embreagem de ar condicionado |
| 7 | buzina |
| oito | Farol baixo esquerdo |
| nove | Módulo de controle do trem de força, controle eletrônico do acelerador |
| dez | Não usado |
| onze | Solenóide de transmissão |
| 12 | Farol baixo direito |
| 13 | Sistema de travagem antibloqueio |
| quatorze | Ignição do módulo de controle do trem de força |
| quinze | Ignição eletronica |
| dezesseis | Injetor de combustível |
| 17 | Ar condicionado, RPA, controle de cruzeiro |
| 18 | Controle eletrônico do acelerador |
| dezenove | Sensor do motor, evaporador |
| vinte | Airbag |
| 21 | Não usado |
| 22 | Emissão, tração nas quatro rodas |
| 23 | Poder auxiliar |
| 24 | Limpador de pára-brisa dianteiro |
| 25 | Inversor AC / DC |
| 26 | Ventilador traseiro |
| 27 | Ventilador frontal |
| 28 | Limpador de pára-brisa dianteiro |
| DPP | Extrator de fusível |
| Fusíveis J-Case | |
| 29 | Ventilador 1 |
| trinta | Solenóide de partida |
| 31 | Motor do sistema de freio antibloqueio |
| 32 | Virgem |
| 33 | Ventilador 2 |
| 34 | Ventilador frontal alto |
| 35 | Baterias principais 3 |
| 36 | Desembaçador traseiro |
| 37 | Baterias principais 2 |
| 38 | Poupar |
| Retransmissão | |
| RUN RLY | Entrada |
| LO BEAM | Faróis |
| BOMBA DE COMBUSTIVEL | Bomba de combustivel |
| HONK | buzina |
| AC / CLTCH | Embreagem de ar condicionado |
| SLT BEAM | Luzes vermelhas |
| PWR / TRN | Powertrain |
| CAP2 | Wiper 2 |
| CAP1 | Wiper 1 |
| FAN 1 | Ventilador 1 |
| CRNK | Manivela |
| IGN PRINCIPAL | Ignição principal |
| VENTILATEUR2 | Ventilador 2 |
| VENTILATEUR3 | Fan 3 |
| VIDE | Não usado |
