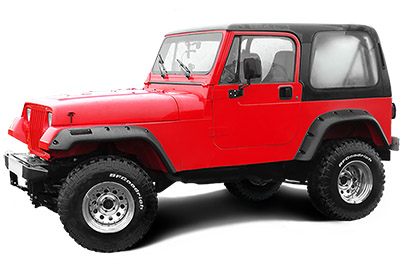

Neste artigo, consideramos a primeira geração do Jeep Wrangler (YJ), produzida de 1987 a 2005. Aqui você encontrará os esquemas do Jeep Wrangler 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994 e 1995 , aprenda sobre a localização dos painéis de fusíveis dentro do carro e descobrir a atribuição de cada fusível (arranjo de fusíveis) e relé.
Contents
Layout do fusível do Jeep Wrangler 1987-1995
O fusível do acendedor de cigarros Jeep Wrangler (tomada) é o fusível nº 7 na caixa de fusíveis do painel.
Caixa de fusíveis interna
Localização da caixa de fusíveis
Ele está localizado sob o painel.
Diagrama da caixa de fusíveis
Alocação de fusíveis no painel
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | vinte | Limpador de vidro traseiro |
| 2 | – | – |
| 3 | quinze | Luz de freio, indicador de perigo, interruptor de luz de freio para lâmpada sob o capô, controle de cruzeiro |
| 4 | quinze | Luzes piscando, invertendo |
| cinco | 10 ou 20 | 1987-1992: luzes de cortesia, conjunto de medidor de lâmpada de cúpula, rádio (20A);
1992-1995: relé de desligamento automático, relé da bomba de combustível, PCM (10A) |
| 6 | 25 | Relé do desembaçador da janela traseira |
| 7 | vinte | Isqueiro, rádio, piloto automático, lâmpadas de iluminação |
| oito | vinte | Interruptor de farol, interruptor de advertência de chave, dimmer da lâmpada do painel, luzes de estacionamento / ré, luzes de posição estacionar / avançar, rádio, interruptor do pisca-pisca |
| nove | quinze | Módulo de buzina, interruptor de desembaçador, conjunto de medidor, tacômetro, cronômetro de manutenção de emissões, luzes de advertência, medidores, relé de janela traseira aquecida, luzes de ré, relé de embreagem do compressor de A / C, relé de desembaciamento do relé de mudança |
| dez | cinco | Painel de instrumentos, lâmpadas de iluminação |
| onze | 1987-1989: interruptor do limpador, motor do limpador;
1990-1995: interruptor do limpador, motor do limpador |
|
| 12 | 25 | Motor do ventilador, embreagem do compressor do ar condicionado |
Anúncios publicitários
Caixa de fusíveis do compartimento do motor
Localização da caixa de fusíveis
Esquema da caixa de fusíveis (1992-1995)
Alocação de fusíveis no compartimento do motor (1992-1995)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | trinta | Bomba de combustível, desligamento automático |
| 2 | cinquenta | Carregando |
| 3 | cinquenta | Bateria ACC |
| 4 | 40 | Ignição e partida |
| cinco | vinte | Perigo reluzente |
| 6 | cinquenta | Carregando |
| 7 | trinta | Lanterna de cabeça |
| oito | vinte | IOD, Klaxon |
| nove | 40 | Bombas ABS |
| dez | trinta | Power ABS |
| onze | – | Não usado |
| 12 | – | Não usado |
| 13 | 2 | Módulo de controle ABS |
| quatorze | – | Não usado |
| quinze | dez | buzina |
| dezesseis | dez | IODO |
| Retransmissão | ||
| UMA | buzina | |
| B | Bomba de combustivel | |
| C | Bombas ABS | |
| D | Embreagem do compressor A / C | |
| E | Desligamento automático | |
| F | Entrada | |
| g | abdômen |
