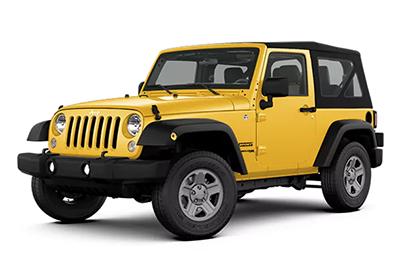

Neste artigo, consideramos a terceira geração do Jeep Wrangler (JK), produzida de 2007 a 2018. Aqui você encontrará os esquemas das caixas de fusíveis do Jeep Wrangler 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 e 2018 , obtenha informações sobre a localização dos painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo do fusível) e relé.
Contents
Arranjo de fusíveis Jeep Wrangler 2007-2018
Os fusíveis do isqueiro (tomada) do Jeep Wrangler são os fusíveis M6, M7 e M36 na caixa de fusíveis do compartimento do motor.
Localização da caixa de fusíveis
O Módulo de Potência Totalmente Integrado (TIPM) está localizado no compartimento do motor próximo à bateria.
Este centro contém cartuchos de fusíveis, minifusíveis e relés. Uma etiqueta identificando cada componente é impressa na parte interna da capa.
Diagramas de caixa de fusíveis
2007
Anúncios publicitários
Atribuição de fusíveis (2007)
| Cavidade | Fusível de cartucho | Mini fusível | A descrição |
|---|---|---|---|
| J1 | 40 A Verde | Assento dobrável elétrico | |
| J2 | 30 A Rose | Mala de transferência de força / módulo da porta traseira | |
| J3 | 40 A Verde | Módulo da porta traseira (RR DOOR NODE) | |
| J4 | 25 A Natural | Nó da porta do motorista | |
| J5 | 25 A Natural | Nó da porta do passageiro | |
| J6 | 40 A Verde | Bomba do Sistema Antibloqueio de Frenagem (ABS) / ESP | |
| J7 | 30 A Rose | Válvula do Sistema Antibloqueio de Frenagem (ABS) / ESP | |
| J8 | 40 A Verde | Assento elétrico da memória (se equipado) | |
| J9 | 40 A Verde | PZEV / Flex do motor | |
| J10 | 30 A Rose | Relé lavador de farol / válvula de ajuste manual | |
| J11 | 30 A Rose | Barra estabilizadora / módulo de bloqueio-desbloqueio / desbloqueio / porta deslizante elétrica ThatCHAM | |
| J13 | 60 amperes amarelos | Ignição desligada (IOD) – Diretor | |
| J14 | 40 A Verde | EBL (desembaçador do vidro traseiro) | |
| J15 | 30 A Rose | Ventilador traseiro | |
| J17 | 40 A Verde | Solenóide de partida | |
| J18 | 20 A amarelo | Módulo de controle do trem de força (PCM) Trans Range | |
| J19 | 60 amperes amarelos | Ventoinha do radiador | |
| J20 | 30 A Rose | LO / HI limpador dianteiro | |
| J21 | 20 A amarelo | Arruela dianteira / traseira | |
| J22 | 25 A Natural | Módulo de teto solar | |
| M1 | 15 amperes azul | Luz de freio montada no centro (CHMSL) / interruptor de freio | |
| M2 | 20 A amarelo | Iluminação de trailer | |
| M3 | 20 A amarelo | Eixo dianteiro / traseiro travas | |
| M4 | 10 A vermelho | Reboque | |
| M5 | 25 A Natural | Inversor | |
| M6 | 20 A amarelo | Soquete # 1 / sensor de chuva | |
| M7 | 20 A amarelo | Tomada elétrica # 2 (BATT / ACC SELECT) | |
| M8 | 20 A amarelo | Banco dianteiro aquecido | |
| M9 | 20 A amarelo | Banco traseiro aquecido (se equipado) | |
| M10 | 20 A amarelo | Ignição desligada – Sistema de entretenimento veicular (IOD-VES), receptor digital de áudio por satélite (SDARS), DVD, módulo viva-voz (HFM), RÁDIO, antena (ANT), abridor de porta de garagem universal (UGDO), espelho para lâmpadas (VANITY LP ) | |
| M11 | 10 A vermelho | (Ignição desligada) IOD-HVAC / ATC, MW SENSR, lâmpada sob o capô (UH LMP) | |
| M12 | 30 A Verde | Amplificador (AMP) | |
| M13 | 20 A amarelo | Nó do compartimento da cabine de corte de ignição (IOD-CCN), Módulo de controle sem fio (WCM), SIREN, Módulo de relógio (CLK MOD), Chave de controle multifuncional (MULTIFCTN SW) | |
| M14 | 20 A amarelo | Reboque (somente exportação) | |
| M15 | 20 A amarelo | COL MOD, IR SNS, ventilador do aquecedor, ar condicionado / controle automático de temperatura (HVAC / ATC), espelho retrovisor (RR VW MIR), nó do compartimento da cabine (CCN), interruptor da caixa de transferência (T-CASE SW), RUN / ST , Interruptor de controle multifuncional (MULTIFTCN SW), Monitor de pressão dos pneus (TPM), Módulo de vela incandescente (GLW PLG MOD) – Somente exportação de diesel | |
| M16 | 10 A vermelho | Controlador de restrição de ocupante / Módulo de classificação de ocupante (ORC / OCM) | |
| M17 | 15 amperes azul | Luz traseira esquerda / licença / estacionamento (LT-TAIL / LIC / PRK LMP) | |
| M18 | 15 amperes azul | Luz traseira direita / estacionamento / de corrida (RT-TAIL / PRK / RUN LMP) | |
| M19 | 25 A Natural | Desligamento automático (ASD # 1 e # 2) | |
| M20 | 15 amperes azul | Iluminação do nó do compartimento da cabine interna (CCN INT LIGHT), bloco do interruptor (SW BANK), módulo de controle da direção (SCM) | |
| M21 | 20 A amarelo | Desligamento automático (ASD # 3) | |
| M22 | 10 A vermelho | Buzina direita (RT HORN (HI / LOW) | |
| M23 | 10 A vermelho | Klaxon gauche (LT HORN (ALTO / BAIXO) | |
| M24 | 25 A Natural | Limpador traseiro (LIMPADOR TRASEIRO) | |
| M25 | 20 A amarelo | Bomba de combustível (BOMBA DE COMBUSTÍVEL), bomba de elevação a diesel (BOMBA DE ELEVAÇÃO DSL) – Somente exportação | |
| M26 | 10 A vermelho | Interruptor do espelho elétrico (PWR MIRR SW), interruptor da janela do motorista (DRVR WIND SW) | |
| M27 | 10 A vermelho | Chave de ignição (IGN SW), Módulo de janela (WIN MOD) | |
| M28 | 10 A vermelho | Controlador de próxima geração (NGC), potência de transmissão (TRANS FEED), J1962 | |
| M29 | 10 A vermelho | Módulo de Classificação de Ocupantes (OCM) | |
| M30 | 15 amperes azul | Módulo de limpador traseiro (RR WIPER MOD), espelho elétrico dobrável (PWR FOLD MIR) | |
| M31 | 20 A amarelo | Luzes reversas (LAMPS B / U) | |
| M32 | 10 A vermelho | Controlador de Restrição de Ocupantes (ORC), TT EUROPE | |
| M33 | 10 A vermelho | Next Generation Controller (NGC), Global Powertrain Engine Controller (GPEC) | |
| M34 | 10 A vermelho | Assistência ao estacionamento (PRK ASST), ventilação do aquecedor, módulo de ar condicionado (HVAC MOD), lava-faróis (HDLP WASH), bússola (COMPAS) | |
| M35 | 10 A vermelho | Espelhos aquecidos | |
| M36 | 20 A amarelo | Soquete # 3 (BATT) | |
| M37 | 10 A vermelho | Sistema de travagem antibloqueio (ABS), programa eletrônico de estabilidade (ESP), interruptor da luz de freio (STP LP SW), controle da bomba de combustível Rly Hi | |
| M38 | 25 A Natural | Bloquear / desbloquear os motores (LOCK / UNLOCK MTRS) |
Anúncios publicitários
2008, 2009, 2010
Atribuição de fusíveis (2008, 2009, 2010)
| Cavidade | Fusível de cartucho | Mini fusível | A descrição |
|---|---|---|---|
| J1 | – | – | |
| J2 | 30 A Rose | Módulo de caso de transferência | |
| J3 | – | – | |
| J4 | 25 A Natural | Nó da porta do motorista | |
| J5 | 25 A Natural | Nó da porta do passageiro | |
| J6 | 40 A Verde | Sistema de travagem antibloqueio (ABS) Bomba Power / ESP | |
| J7 | 30 A Rose | Sistema de travagem antibloqueio (ABS) Potência da válvula / ESP | |
| J8 | – | – | |
| J9 | 40 A Verde | Fonte de alimentação do motor PZEV Sec / Flex Fuel | |
| J10 | 30 A Rose | Relé lavador do farol / válvula de ajuste do coletor | |
| J11 | 30 A Rose | Barra estabilizadora | |
| J13 | 60 amperes amarelos | Ignição desligada (IOD) – Diretor | |
| J14 | 40 A Verde | EBL (desembaçador do vidro traseiro) | |
| J15 | 30 A Rose | Ventilador traseiro | |
| J17 | 40 A Verde | Solenóide de partida | |
| J18 | 20 A amarelo | Módulo de controle do trem de força (PCM) Trans Range | |
| J19 | 60 amperes amarelos | Ventoinha do radiador | |
| J20 | 30 A Rose | LO / HI limpador dianteiro | |
| J21 | 20 A amarelo | Arruela dianteira / traseira | |
| J22 | – | Poupar | |
| M1 | 15 amperes azul | Luz de parada central elevada (CHMSL) / Fonte de alimentação para a luz de parada do interruptor | |
| M2 | 20 A amarelo | Relé de luz do trailer (desligado) | |
| M3 | 20 A amarelo | Relé de bloqueio do eixo dianteiro / traseiro | |
| M4 | – | – | |
| M5 | – | – | |
| M6 | 20 A amarelo | Soquete # 1 / sensor de chuva | |
| M7 | 20 A amarelo | Tomada elétrica # 2 (BATT / ACC SELECT) | |
| M8 | 20 A amarelo | Banco dianteiro aquecido | |
| M9 | 20 A amarelo | Banco traseiro aquecido (se equipado) | |
| M10 | 20 A amarelo | Ignição desligada – Sistema de entretenimento veicular (IOD-VES), receptor digital de áudio por satélite (SDARS), DVD, módulo viva-voz (HFM), RÁDIO, antena (ANT), abridor de porta de garagem universal (UGEKD), lâmpada de cortesia (VANITY) LP) | |
| M11 | 10 A vermelho | (Ignição desligada) IOD-HVAC / ATC, MW SENSR, lâmpada sob o capô (UH LMP) | |
| M12 | 30 A Verde | Amplificador (AMP) | |
| M13 | 20 A amarelo | Ignição desligada – Nó do compartimento da cabine (IOD-CCN), Módulo de controle sem fio (WCM), SIREN, Chave de controle multifuncional (MULTIFCTN SW) | |
| M14 | 20 A amarelo | Reboque (somente exportação) | |
| M15 | 20 A amarelo | COL MOD, IR SNS, ventilador do aquecedor, ar condicionado / controle automático de temperatura (HVAC / ATC), espelho retrovisor (RR VW MIR), nó do compartimento da cabine (CCN), interruptor da caixa de transferência (T-CASE SW), RUN / ST , Interruptor de controle multifuncional (MULTIFTCN SW), Monitor de pressão dos pneus (TPM), Módulo de vela incandescente (GLW PLG MOD) – Somente exportação de diesel | |
| M16 | 10 A vermelho | Controlador de restrição de ocupante (ORC) | |
| M17 | 15 amperes azul | Luz traseira esquerda / licença / estacionamento (LT-TAIL / LIC / PRK LMP) | |
| M18 | 15 amperes azul | Luz traseira direita / estacionamento / de corrida (RT-TAIL / PRK / RUN LMP) | |
| M19 | 25 A Natural | Desligamento automático (ASD # 1 e # 2) | |
| M20 | 15 amperes azul | Iluminação interna do compartimento da cabine (CCN INT LIGHT), bloco de interruptores (SW BANK) | |
| M21 | 20 A amarelo | Desligamento automático (ASD # 3) | |
| M22 | 10 A vermelho | Buzina direita (RT HORN (HI / LOW) | |
| M23 | 10 A vermelho | Klaxon gauche (LT HORN (ALTO / BAIXO) | |
| M24 | 25 A Natural | Limpador traseiro (LIMPADOR TRASEIRO) | |
| M25 | 20 A amarelo | Bomba de combustível (BOMBA DE COMBUSTÍVEL), bomba de elevação a diesel (BOMBA DE ELEVAÇÃO DSL) – Somente exportação | |
| M26 | – | – | |
| M27 | 10 A vermelho | Fonte de alimentação da chave de ignição, módulo sem fio | |
| M28 | 10 A vermelho | Fluxo PCM / TCM | |
| M29 | – | – | |
| M30 | 15 amperes azul | Motor do limpador Frt, fonte de alimentação de diagnóstico J1962 | |
| M31 | 20 A amarelo | Luzes reversas (LAMPS B / U) | |
| M32 | 10 A vermelho | Controlador de Restrição de Ocupantes (ORC), TT EUROPE | |
| M33 | 10 A vermelho | Next Generation Controller (NGC), Global Powertrain Engine Controller (GPEC) | |
| M34 | 10 A vermelho | Assistência ao estacionamento (PRK ASST), ventilação do aquecedor, módulo de ar condicionado (HVAC MOD), lava-faróis (HDLP WASH), bússola (COMPAS) | |
| M35 | 10 A vermelho | Espelhos aquecidos | |
| M36 | 20 A amarelo | Plugue | |
| M37 | 10 A vermelho | Sistema de travagem antibloqueio (ABS), programa eletrônico de estabilidade (ESP), interruptor da luz de freio (STP LP SW), controle da bomba de combustível Rly Hi | |
| M38 | 25 A Natural | Bloquear / desbloquear os motores (LOCK / UNLOCK MTRS) |
2011, 2012, 2013, 2014, 2015, 2016
Anúncios publicitários
Alocação de fusíveis (2011, 2012, 2013, 2014, 2015, 2016)
| Cavidade | Fusível de cartucho | Mini fusível | A descrição |
|---|---|---|---|
| J1 | – | – | |
| J2 | 30 A Rose | Módulo de caso de transferência | |
| J3 | – | – | |
| J4 | 25 A Natural | Nó da porta do motorista | |
| J5 | 25 A Natural | Nó da porta do passageiro | |
| J6 | 40 A Verde | Sistema de travagem antibloqueio (ABS) Bomba / Sistema de controle de estabilidade | |
| J7 | 30 A Rose | Válvula do Sistema de Frenagem Antibloqueio (ABS) / Sistema de Controle de Estabilidade | |
| J8 | – | – | |
| J9 | 40 A Verde | Combustível PZEV seco / flexível para motor | |
| J10 | 30 A Rose | Relé lavador do farol / válvula de ajuste do coletor | |
| J11 | 30 A Rose | Barra estabilizadora | |
| J12 | 30 A Rose | Ventilador traseiro do motor / ventilador do radiador | |
| J13 | 60 amperes amarelos | Ignição desligada (IOD) – Diretor | |
| J14 | 40 A Verde | Descongelador traseiro | |
| J15 | 40 A Verde | Ventilador frontal | |
| J17 | 40 A Verde | Solenóide de partida | |
| J18 | 20 amperes azul | Módulo de controle do trem de força (PCM) Trans Range | |
| J19 | 60 amperes amarelos | Ventoinha do radiador | |
| J20 | 30 A Rose | LO / HI limpador dianteiro | |
| J21 | 20 amperes azul | Arruela dianteira / traseira | |
| J22 | – | Poupar | |
| M1 | 15 amperes azul | Luz central de alta parada (CHMSL) / interruptor de alimentação da luz de freio | |
| M2 | 20 A amarelo | Relé de luz do trailer (luz de freio) | |
| M3 | 20 A amarelo | Relé de bloqueio do eixo dianteiro / traseiro | |
| M4 | – | – | |
| M5 | 25 A Natural | Inversor – se equipado | |
| M6 | 20 A amarelo | Soquete # 1 / sensor de chuva | |
| M7 | 20 A amarelo | Soquete # 2 (BAIT / ACC SELECT) | |
| M8 | 20 A amarelo | Banco dianteiro aquecido | |
| M9 | 20 A amarelo | Banco traseiro aquecido – se equipado | |
| M10 | 15 amperes azul | Ignição desligada – Sistema de entretenimento do veículo, receptor de áudio digital por satélite (SDARS), DVD, módulo viva-voz, RADIO, antena, controle universal de porta de garagem, luz de cortesia | |
| M11 | 10 A vermelho | (Ignição desligada) Sistema de ar condicionado, lâmpada sob o capô | |
| M12 | 30 A Verde | Amplificador | |
| M13 | 20 A amarelo | Ignição desligada – Nó do compartimento da cabine, módulo de controle sem fio, sirene, interruptor de controle multifuncional | |
| M14 | 20 A amarelo | Reboque (somente exportação) | |
| M15 | 20 A amarelo | Sistema A / C, Espelho Retrovisor, Nó do Compartimento da Cabine, Interruptor da Caixa de Transferência, Interruptor de Controle Multifuncional, Monitor de Pressão dos Pneus, Módulo de Vela de Incandescência – Apenas Exportação Diesel | |
| M16 | 10 A vermelho | Módulo de bolsa de ar | |
| M17 | 15 amperes azul | Luz traseira esquerda / licença / luz de estacionamento | |
| M18 | 15 amperes azul | Luz traseira direita / Park / Run | |
| M19 | 25 A Natural | Desligamento automático (ASD # 1 e # 2) | |
| M20 | 15 amperes azul | Iluminação interna do compartimento da cabine, linha do interruptor | |
| M21 | 20 A amarelo | Desligamento automático (ASD # 3) | |
| M22 | 10 A vermelho | Buzina direita (HI / LOW) | |
| M23 | 10 A vermelho | Buzina esquerda (HI / LOW) | |
| M24 | 25 A Natural | Limpador de pára-brisa traseiro | |
| M25 | 20 A amarelo | Bomba de combustível, bomba de elevação a diesel – somente exportação | |
| M26 | 10 A vermelho | Interruptor da janela de alimentação, interruptor da janela do motorista | |
| M27 | 10 A vermelho | Fonte de alimentação da chave de ignição, módulo sem fio | |
| M28 | 10 A vermelho | Módulo de controle do trem de força | |
| M29 | 10 A vermelho | Powertrain | |
| M30 | 15 amperes azul | Motor do limpador Frt, fonte de alimentação de diagnóstico J1962 | |
| M31 | 20 A amarelo | Luzes de emergência | |
| M32 | 10 A vermelho | Controlador de airbag, TT EUROPE | |
| M33 | 10 A vermelho | Controlador de powertrain | |
| M34 | 10 A vermelho | Assistência de estacionamento, sistema de ar condicionado, lava-faróis, bússola | |
| M35 | 10 A vermelho | Espelhos aquecidos | |
| M36 | 20 A amarelo | Plugue | |
| M37 | 10 A vermelho | Sistema Antibloqueio de Frenagem, Controle Eletrônico de Estabilidade, Interruptor de Luz de Freio, Relé da Bomba de Combustível | |
| M38 | 25 A Natural | Bloquear / desbloquear motores |
2017, 2018
Anúncios publicitários
Atribuição de fusíveis (2017, 2018)
| Cavidade | Fusível de cartucho | Mini fusível | A descrição |
|---|---|---|---|
| J1 | – | – | – |
| J2 | 30 A Rose | – | Módulo de caso de transferência |
| J3 | – | – | – |
| J4 | 25 A Clair | – | Nó da porta do motorista |
| J5 | 25 A Clair | – | Nó da porta do passageiro |
| J6 | 40 A Verde | – | Sistema de travagem antibloqueio (ABS) Bomba / Sistema de controle de estabilidade |
| J7 | 30 A Rose | – | Válvula do Sistema de Frenagem Antibloqueio (ABS) / Sistema de Controle de Estabilidade |
| J8 | – | – | – |
| J9 | 40 A Verde | – | Motor PZEV Sec / Flex Fuel – se equipado |
| J10 | 30 A Rose | Relé lavador do farol / válvula de ajuste do coletor | |
| J11 | 30 A Rose | – | Barra estabilizadora |
| J12 | – | – | – |
| J13 | 60 amperes amarelos | – | Ignição desligada (IOD) – Diretor |
| J14 | 40 A Verde | – | Descongelador traseiro |
| J15 | 40 A Verde | – | Ventilador frontal |
| J17 | 40 A Verde | – | Solenóide de partida |
| J18 | 20 amperes azul | – | Módulo de controle do trem de força (PCM) Trans Range |
| J19 | 60 amperes amarelos | – | Ventoinha do radiador |
| J20 | 30 A Rose | – | LO / HI limpador dianteiro |
| J21 | 20 amperes azul | – | Arruela dianteira / traseira |
| J22 | – | – | Poupar |
| M1 | 15 amperes azul | Luz de parada central elevada (CHMSL) / Fonte de alimentação para a luz de parada do interruptor | |
| M2 | – | 20 A amarelo | Relé de iluminação do trailer (luzes de parada) |
| M3 | – | 20 A amarelo | Relé de bloqueio do eixo dianteiro / traseiro |
| M4 | – | 2 amperes cinza | Mola do relógio |
| M5 | – | 25 A Clair | Inversor – se equipado |
| M6 | – | 20 A amarelo | Soquete # 1 / sensor de chuva |
| M7 | – | 20 A amarelo | Tomada elétrica # 2 (BATT / ACC SELECT) |
| M8 | – | 20 A amarelo | Banco dianteiro aquecido |
| M9 | – | 20 A amarelo | Banco traseiro aquecido – se equipado |
| M10 | 15 amperes azul | Ignição desligada – Sistema de entretenimento do veículo, receptor de áudio digital por satélite (SDARS), DVD, módulo viva-voz, RADIO, antena, controle universal de porta de garagem, luz de cortesia | |
| M11 | – | 10 A vermelho | (Ignição desligada) Sistema de ar condicionado, lâmpada sob o capô |
| M12 | – | 30 A Verde | Amplificador |
| M13 | 20 A amarelo | Ignição desligada – Nó do compartimento da cabine, módulo de controle sem fio, sirene, interruptor de controle multifuncional | |
| M14 | – | 20 A amarelo | Reboque (somente exportação) |
| M15 | 20 A amarelo | Sistema de ar condicionado, espelho retrovisor, nó do compartimento da cabine, interruptor da caixa de transferência, interruptor de controle multifuncional, monitor de pressão dos pneus, módulo de vela incandescente – somente para exportação de diesel | |
| M16 | – | 10 A vermelho | Módulo de bolsa de ar |
| M17 | – | 15 amperes azul | Luz traseira esquerda / licença / luz de estacionamento |
| M18 | – | 15 amperes azul | Luz traseira direita / estacionamento / corrida |
| M19 | – | 25 A Clair | Desligamento automático (ASD # 1 e # 2) |
| M20 | – | 15 amperes azul | Iluminação interna do compartimento da cabine, linha do interruptor |
| M21 | – | 20 A amarelo | Desligamento automático (ASD # 3) |
| M22 | – | 10 A vermelho | Buzina direita (HI / LOW) |
| M23 | – | 10 A vermelho | Buzina esquerda (HI / LOW) |
| M24 | – | 25 A Clair | Limpador de pára-brisa traseiro |
| M25 | – | 20 A amarelo | Bomba de combustível, bomba de elevação a diesel – somente exportação |
| M26 | 10 A vermelho | Interruptor da janela de alimentação, interruptor da janela do motorista | |
| M27 | – | 10 A vermelho | Fonte de alimentação da chave de ignição, módulo sem fio |
| M28 | – | 10 A vermelho | Módulo de controle do trem de força |
| M29 | – | 10 A vermelho | Powertrain |
| M30 | – | 15 amperes azul | Motor do limpador Frt, fonte de alimentação de diagnóstico J1962 |
| M31 | – | 20 A amarelo | Luzes de emergência |
| M32 | – | 10 A vermelho | Controlador de airbag, TT EUROPE |
| M33 | – | 10 A vermelho | Controlador de powertrain |
| M34 | – | 10 A vermelho | Assistência de estacionamento, sistema de ar condicionado, lava-faróis, bússola |
| M35 | – | 10 A vermelho | Espelhos aquecidos |
| M36 | – | 20 A amarelo | Plugue |
| M37 | 10 A vermelho | Sistema Antibloqueio de Frenagem, Controle Eletrônico de Estabilidade, Interruptor de Luz de Freio, Relé da Bomba de Combustível | |
| M38 | – | 25 A Clair | Bloquear / desbloquear motores |
Retransmissão
| Não. | A descrição |
|---|---|
| K1 | Ignição (operação / acessório) |
| K2 | Ignição (Executar) |
| K3 | Entrada |
| K4 | Ignição (Run-Start) |
| K5 | Módulo de controle de transmissão (TCM) |
| K6 | Desembaciador do vidro traseiro (Hard Top) |
| K7 | Não usado |
| K8 | Não usado |
| K9 | Não usado |
| K10 | Desligamento automático |
| K11 | Verificação do ventilador do radiador |
