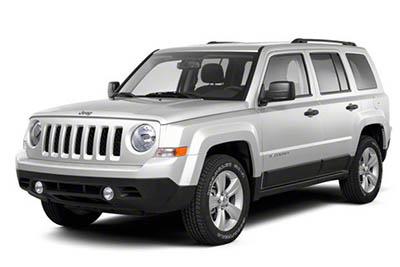

O crossover compacto Jeep Patriot (MK74) foi produzido de 2007 a 2017. Você encontrará aqui os diagramas das caixas de fusíveis do Jeep Patriot 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 e 2017 , obtenha informações sobre a localização dos painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relé.
Contents
Arranjo de fusíveis Jeep Patriot 2007-2017
Os fusíveis do acendedor de cigarros (tomada) do Jeep Patriot são os fusíveis nº 11 ( tomada) , nº 13 (acendedor de cigarros / tomada traseira) e nº 16 (charuto de litro, se aplicável) na caixa de fusíveis do compartimento do motor .
Localização da caixa de fusíveis
Um módulo de energia integrado está localizado no compartimento do motor próximo ao conjunto do filtro de ar.
Este centro contém fusíveis de cartucho e minifusíveis. Uma etiqueta identificando cada componente pode ser impressa na parte interna da capa.
Diagramas de caixa de fusíveis
2007, 2008
Anúncios publicitários
Atribuição de fusíveis no Módulo de Potência Integrado (2007, 2008)
| Cavidade | Fusível de cartucho | Mini-Fusível | A descrição |
|---|---|---|---|
| 1 | Vazio | Vazio | |
| 2 | 15 amperes azul claro | Fonte de alimentação ECU AWD / 4WD | |
| 3 | 10 A vermelho | Fonte de alimentação do contator de freio CHMSL | |
| 4 | 10 A vermelho | Fonte de alimentação do interruptor de ignição | |
| cinco | 20 A amarelo | Reboque | |
| 6 | 10 A vermelho | IOD Sw / Pwr Mir / Ocm Steering Cntrl Sdar / Telefone viva-voz | |
| 7 | 30 A Verde | IOD Sensei | |
| oito | 30 A Verde | IOD Sense2 | |
| nove | 40 A Verde | Assentos Elétricos | |
| dez | 20 A amarelo | CCN fechaduras elétricas | |
| onze | 15 amperes azul claro | Plugue | |
| 12 | 20 A amarelo | Ign Run / Acc | |
| 13 | 20 A amarelo | Pwr run / Acc Outlet RR | |
| quatorze | 10 A vermelho | IOD CCN / iluminação interior | |
| quinze | 40 A Verde | Energia da bateria do relé do ventilador RAD | |
| dezesseis | 15 amperes azul claro | IGN Run / Acc Cigar Ltr / Teto solar | |
| 17 | 10 A vermelho | Fonte de alimentação IOD Mod-Wcm | |
| 18 | 40 A Verde | Fonte de alimentação PWR do contato do relé ASD | |
| dezenove | 20 A amarelo | Alimentação PWR Amp 1 e Amp 2 | |
| vinte | 15 amperes azul claro | Rádio com fonte de alimentação IOD | |
| 21 | 10 A vermelho | IOD Feed Intruder Mod / Siren | |
| 22 | 10 A vermelho | Sensor de calor / AC / IGN RUN bússola | |
| 23 | 15 amperes azul claro | ENG ASD Power Relay 3 | |
| 24 | 15 amperes azul claro | Fonte de alimentação para o teto solar | |
| 25 | 10 A vermelho | Espelho aquecido | |
| 26 | 15 amperes azul claro | ENG ASD Power Relay 2 | |
| 27 | 10 A vermelho | IGN RUN feed ORC exclusivo | |
| 28 | 10 A vermelho | Fluxo ORC / OCM IGN RUN | |
| 29 | Carro quente (sem necessidade de fusível) | ||
| trinta | 20 A amarelo | Assentos aquecidos | |
| 31 | 10 A vermelho | Controle do relé do lavador de faróis | |
| 32 | 30 A Rose | ENG ASD Control Feed 1 | |
| 33 | 10 A vermelho | ABS MOD / J1962 Conn / PCM | |
| 34 | 30 A Rose | Abastecimento de válvula ABS | |
| 35 | 40 A Verde | Fonte de alimentação da bomba ABS | |
| 36 | 30 A Rose | Controle do lava-faróis / pára-brisa / vidro inteligente | |
| 37 | 25 A Natural | 110 inversor |
Anúncios publicitários
2009, 2010
Atribuição de fusíveis no Módulo de Potência Integrado (2009, 2010)
| Cavidade | Fusível de cartucho | Mini-Fusível | A descrição |
|---|---|---|---|
| 1 | Vazio | Vazio | |
| 2 | 15 amperes azul claro | Fonte de alimentação ECU AWD / 4WD | |
| 3 | 10 A vermelho | Fonte de alimentação do contator de freio CHMSL | |
| 4 | 10 A vermelho | Chave de ignição / fonte de alimentação OCM | |
| cinco | 20 A amarelo | Reboque – dependendo do equipamento | |
| 6 | 10 A vermelho | IOD Sw / Pwr Mir / Sdar Steering Cntrl / Hands-Free Phone – se equipado | |
| 7 | 30 A Verde | IOD Sensei | |
| oito | 30 A Verde | IOD Sense2 | |
| nove | 40 A Verde | Assentos elétricos – se equipado | |
| dez | 20 A amarelo | CCN fechaduras elétricas / iluminação interior | |
| onze | 15 amperes azul claro | Plugue | |
| 12 | 20 A amarelo | Ign Run / Acc | |
| 13 | 20 A amarelo | Pwr Run / Acc Outlet RR / Abajur / Isqueiro | |
| quatorze | 10 A vermelho | IOD CCN | |
| quinze | 40 A Verde | Energia da bateria do relé do ventilador RAD | |
| dezesseis | 15 amperes azul claro | Lâmpada dome IGN Run / Acc / Teto solar / Motor do limpador traseiro / inversor ACC | |
| 17 | 10 A vermelho | Fonte de alimentação IOD Mod-Wcm | |
| 18 | 40 A Verde | Fonte de alimentação PWR do contato do relé ASD | |
| dezenove | 20 A amarelo | Alimentação PWR Amp 1 e Amp 2 | |
| vinte | 15 amperes azul claro | Rádio com fonte de alimentação IOD | |
| 21 | 10 A vermelho | IOD Feed Intruder Mod / Siren – Se equipado | |
| 22 | 10 A vermelho | Sensor de calor / AC / IGN RUN bússola | |
| 23 | 15 amperes azul claro | ENG ASD Power Relay 3 | |
| 24 | 15 amperes azul claro | Fonte de alimentação para teto solar – se equipado | |
| 25 | 10 A vermelho | Espelho aquecido – se equipado | |
| 26 | 15 amperes azul claro | ENG ASD Power Relay 2 | |
| 27 | 10 A vermelho | IGN RUN feed ORC exclusivo | |
| 28 | 10 A vermelho | Fluxo ORC / OCM IGN RUN | |
| 29 | Carro quente (sem necessidade de fusível) | ||
| trinta | 20 A amarelo | Assento aquecido – se equipado | |
| 31 | 10 A vermelho | Controle do relé do lavador de faróis – se equipado | |
| 32 | 30 A Rose | ENG ASD Control Feed 1 | |
| 33 | 10 A vermelho | ABS MOD / J1962 Conn / PCM | |
| 34 | 30 A Rose | Abastecimento de válvula ABS | |
| 35 | 40 A Verde | Fonte de alimentação da bomba ABS | |
| 36 | 30 A Rose | Controle do lavador de pára-brisa / farol / janela inteligente – se equipado | |
| 37 | 25 A Natural | Aquecedor de combustível diesel – se equipado |
2011, 2013
Anúncios publicitários
Atribuição de fusíveis no Módulo de Energia Integrado (2011, 2013)
| Cavidade | Fusível de cartucho | Mini-Fusível | A descrição |
|---|---|---|---|
| 1 | Vazio | Vazio | |
| 2 | 15 amperes azul claro | Módulo de controle AWD / 4WD | |
| 3 | 10 A vermelho | Interruptor de luz de freio central traseiro | |
| 4 | 10 A vermelho | Interruptor de ignição / módulo de classificação de ocupante | |
| cinco | 20 A amarelo | Reboque | |
| 6 | 10 A vermelho | Espelho retrovisor elétrico / controle de direção Rádio por satélite / telefone viva-voz | |
| 7 | 30 A Verde | Ignição desligada | |
| oito | 30 A Verde | Ignição desligada | |
| nove | 40 A Verde | Assentos Elétricos | |
| dez | 20 A amarelo | Fechaduras elétricas / iluminação interior | |
| onze | 15 amperes azul claro | Plugue | |
| 12 | 20 A amarelo | Inversor 115 Vca | |
| 13 | 20 A amarelo | Mais leve | |
| quatorze | 10 A vermelho | Conjunto de instrumentos | |
| quinze | 40 A Verde | Ventoinha do radiador | |
| dezesseis | 15 amperes azul claro | Luz de teto / teto solar / motor do limpador traseiro | |
| 17 | 10 A vermelho | Módulo de controle sem fio | |
| 18 | 40 A Verde | Relé de desligamento automático | |
| dezenove | 20 A amarelo | Amplificadores de rádio | |
| vinte | 15 amperes azul claro | Rádio | |
| 21 | 10 A vermelho | Módulo de intrusão / sirene – se equipado | |
| 22 | 10 A vermelho | Aquecimento, AC / Bússola | |
| 23 | 15 amperes azul claro | Relé de desligamento automático | |
| 24 | 15 amperes azul claro | Teto solar elétrico | |
| 25 | 10 A vermelho | Espelho aquecido – se equipado | |
| 26 | 15 amperes azul claro | Relé de desligamento automático | |
| 27 | 10 A vermelho | Módulo de controle de airbag | |
| 28 | 10 A vermelho | Módulo de controle de airbag / módulo de classificação de ocupante | |
| 29 | Carro quente (sem necessidade de fusível) | ||
| trinta | 20 A amarelo | Assento aquecido – se equipado | |
| 31 | 10 A vermelho | Lavador de faróis – dependendo do equipamento | |
| 32 | 30 A Rose | Relé de desligamento automático | |
| 33 | 10 A vermelho | J1962 Módulo de controle de conexão / trem de força | |
| 34 | 30 A Rose | Válvula de freio antibloqueio | |
| 35 | 40 A Verde | Bomba de freio antibloqueio | |
| 36 | 30 A Rose | Controle do lavador de pára-brisa / farol / janela inteligente – se equipado | |
| 37 | 25 A Natural | Aquecedor de combustível diesel – se equipado |
2012
Anúncios publicitários
Atribuição de fusíveis no Módulo de Potência Integrado (2012)
| Cavidade | Fusível de cartucho | Mini-Fusível | A descrição |
|---|---|---|---|
| 1 | Vazio | Vazio | |
| 2 | 15 amperes azul claro | Módulo de controle AWD / 4WD – se equipado | |
| 3 | 10 A vermelho | Interruptor de luz de freio central traseiro | |
| 4 | 10 A vermelho | Interruptor de ignição / módulo de classificação de ocupante | |
| cinco | 20 A amarelo | Reboque – dependendo do equipamento | |
| 6 | 10 A vermelho | Espelho retrovisor elétrico / módulo de classificação do ocupante do airbag / controle de direção Rádio por satélite (se equipado) | |
| 7 | 30 A Verde | Ignição desligada | |
| oito | 30 A Verde | Ignição desligada | |
| nove | 40 A Verde | Assentos Elétricos | |
| dez | 20 A amarelo | Fechaduras eletricas | |
| onze | 15 amperes azul claro | Plugue | |
| 12 | 20 A amarelo | Inversor AC | |
| 13 | 20 A amarelo | Tomada de alimentação traseira | |
| quatorze | 10 A vermelho | Conjunto de instrumentos / iluminação interior | |
| quinze | 40 A Verde | Ventoinha do radiador | |
| dezesseis | 15 amperes azul claro | Teto solar / isqueiro (se equipado) | |
| 17 | 10 A vermelho | Módulo de controle sem fio | |
| 18 | 40 A Verde | Relé de desligamento automático | |
| dezenove | 20 A amarelo | Amplificadores de rádio | |
| vinte | 15 amperes azul claro | Rádio | |
| 21 | 10 A vermelho | Módulo de intrusão / sirene – se equipado | |
| 22 | 10 A vermelho | Aquecimento, AC / bússola | |
| 23 | 15 amperes azul claro | Relé de desligamento automático | |
| 24 | 15 amperes azul claro | Teto solar elétrico – se equipado | |
| 25 | 10 A vermelho | Espelho aquecido – se equipado | |
| 26 | 15 amperes azul claro | Relé de desligamento automático | |
| 27 | 10 A vermelho | Módulo de controle de airbag | |
| 28 | 10 A vermelho | Módulo de controle de airbag / módulo de classificação de ocupante | |
| 29 | Carro quente (sem necessidade de fusível) | ||
| trinta | 20 A amarelo | Assento aquecido – se equipado | |
| 31 | 10 A vermelho | Lavador de faróis – dependendo do equipamento | |
| 32 | 30 A Rose | Relé de desligamento automático | |
| 33 | 10 A vermelho | Módulo ABS / link de diagnóstico J1962 / módulo de controle do trem de força | |
| 34 | 30 A Rose | Válvula de freio antibloqueio | |
| 35 | 40 A Verde | Bomba de freio antibloqueio | |
| 36 | 30 A Rose | Controle do lavador de pára-brisa / farol / janela inteligente – se equipado | |
| 37 | 25 A Natural | Inversor 110 – Se equipado / Aquecedor de diesel – Se equipado |
Anúncios publicitários
2014, 2015, 2016
Atribuição de fusíveis no Módulo de Energia Integrado (2014, 2015, 2016)
| Cavidade | Fusível de cartucho | Mini-Fusível | A descrição |
|---|---|---|---|
| 1 | 20 amperes azul | Reboque – dependendo do equipamento | |
| 2 | 15 amperes azul claro | Módulo de controle AWD / 4WD – se equipado | |
| 3 | 10 A vermelho | Interruptor de luz de freio central traseiro | |
| 4 | 10 A vermelho | Interruptor de ignição / módulo de classificação de ocupante | |
| cinco | 15 amperes azul claro | Bateria ^ Fonte de alimentação para Power Tech | |
| 6 | 10 A vermelho | Espelho retrovisor elétrico / controle de direção Rádio por satélite / telefone viva-voz | |
| 7 | 30 A Verde | Ignição desligada | |
| oito | 30 A Verde | Ignição desligada | |
| nove | 40 A Verde | Assentos Elétricos | |
| dez | 20 A amarelo | Fechaduras elétricas / iluminação interior | |
| onze | 15 amperes azul claro | Plugue | |
| 12 | 20 A amarelo | UPS 115 V AC – se equipado | |
| 13 | 20 A amarelo | Mais leve | |
| quatorze | 10 A vermelho | Conjunto de instrumentos | |
| quinze | 40 A Verde | Ventoinha do radiador | |
| dezesseis | 15 amperes azul claro | Lâmpada dome / teto solar / motor do limpador traseiro | |
| 17 | 10 A vermelho | Módulo de controle sem fio | |
| 18 | 40 A Verde | Relé de desligamento automático | |
| dezenove | 20 A amarelo | Amplificadores de rádio | |
| vinte | 15 amperes azul claro | Rádio | |
| 21 | 10 A vermelho | Módulo de intrusão / sirene – se equipado | |
| 22 | 10 A vermelho | Aquecimento, AC / bússola | |
| 23 | 15 amperes azul claro | Relé de desligamento automático | |
| 24 | 15 amperes azul claro | Teto solar elétrico – se equipado | |
| 25 | 10 A vermelho | Espelho aquecido – se equipado | |
| 26 | 15 amperes azul claro | Relé de desligamento automático | |
| 27 | 10 A vermelho | Módulo de controle de airbag | |
| 28 | 10 A vermelho | Módulo de controle de airbag / módulo de classificação de ocupante | |
| 29 | Carro quente (sem necessidade de fusível) | ||
| trinta | 20 A amarelo | Assento aquecido – se equipado | |
| 31 | 10 A vermelho | Lavadoras de faróis – se equipado | |
| 32 | 30 A Rose | Relé de desligamento automático | |
| 33 | 10 A vermelho | J1962 Módulo de controle de conexão / trem de força | |
| 34 | 30 A Rose | Válvula de freio antibloqueio | |
| 35 | 40 A Verde | Bomba de freio antibloqueio | |
| 36 | 30 A Rose | Controle do lavador de pára-brisa / farol / janela inteligente – se equipado | |
| 37 | 25 A Clair | Aquecedor diesel e teto elétrico H2 / MOD |
2017
Anúncios publicitários
Atribuição de fusíveis no Módulo de Energia Integrado (2017)
| Cavidade | Fusível de cartucho | Mini-Fusível | A descrição |
|---|---|---|---|
| 1 | 20 amperes azul | – | Reboque – dependendo do equipamento |
| 2 | “ | 15 amperes azul claro | Módulo de controle AWD / 4WD – se equipado |
| 3 | “ | 10 A vermelho | Interruptor de luz de freio central traseiro |
| 4 | – | 10 A vermelho | Chave de ignição / mola do relógio |
| cinco | – | 15 amperes azul claro | Alimentado por bateria para Power Tech |
| 6 | 10 A vermelho | Espelho retrovisor elétrico / controle de direção Rádio por satélite / telefone viva-voz | |
| 7 | – | 30 A Verde | Ignição desligada |
| oito | – | 30 A Verde | Ignição desligada |
| nove | 40 A Verde | – | Assentos Elétricos |
| dez | – | 20 A amarelo | Fechaduras elétricas / iluminação interior |
| onze | – | 15 amperes azul claro | Plugue |
| 12 | – | 20 A amarelo | UPS 115 V AC – se equipado |
| 13 | – | 20 A amarelo | Mais leve |
| quatorze | – | 10 A vermelho | Conjunto de instrumentos |
| quinze | 40 A Verde | – | Ventoinha do radiador |
| dezesseis | – | 15 amperes azul claro | Lâmpada dome / teto solar / motor do limpador traseiro |
| 17 | – | 10 A vermelho | Módulo de controle sem fio |
| 18 | 40 A Verde | – | Relé de desligamento automático |
| dezenove | – | 20 A amarelo | Amplificadores de rádio |
| vinte | – | 15 amperes azul claro | Rádio |
| 21 | – | 10 A vermelho | Módulo de intrusão / sirene – se equipado |
| 22 | – | 10 A vermelho | Aquecimento, AC / bússola |
| 23 | – | 15 amperes azul claro | Relé de desligamento automático |
| 24 | – | 15 amperes azul claro | Teto solar elétrico – se equipado |
| 25 | – | 10 A vermelho | Espelho aquecido – se equipado |
| 26 | – | 15 amperes azul claro | Relé de desligamento automático |
| 27 | – | 10 A vermelho | Módulo de controle de airbag |
| 28 | 10 A vermelho | Módulo de controle de airbag / módulo de classificação de ocupante | |
| 29 | “ | – | Veículo quente (sem necessidade de fusível) |
| trinta | – | 20 A amarelo | Assento aquecido – se equipado |
| 31 | – | 10 A vermelho | Lavadoras de faróis – se equipado |
| 32 | 30 A Rose | – | Relé de desligamento automático |
| 33 | “ | 10 A vermelho | J1962 Módulo de controle de conexão / trem de força |
| 34 | 30 A Rose | – | Válvula de freio antibloqueio |
| 35 | 40 A Verde | – | Bomba de freio antibloqueio |
| 36 | 30 A Rose | – | Controle do lavador de pára-brisa / farol / janela inteligente – se equipado |
| 37 | – | 25 A Clair | Aquecedor diesel e teto elétrico H2 / MOD |
