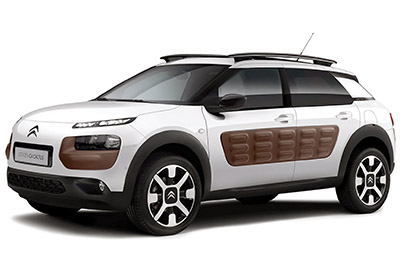

O crossover subcompacto Citroën C4 Cactus está disponível de 2014 até hoje. Neste artigo, você encontrará diagramas de caixas de fusíveis Citroen C4 Cactus 2014, 2015, 2016 e 2017 (antes de um facelift), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá mais sobre a atribuição de cada fusível (arranjo de fusíveis).
Arranjo de fusíveis Citroën C4 Cactus 2014-2017
O fusível do isqueiro (tomada) do Citroën C4 Cactus é o fusível F16 na caixa de fusíveis do painel.
Localização da caixa de fusíveis
As duas caixas de fusíveis estão localizadas no painel inferior, sob o volante (veículos com volante à esquerda) ou no porta-luvas (veículos com volante à direita).
Diagrama da caixa de fusíveis # 1 (caixa de fusíveis esquerda)
Anúncios publicitários
Alocação de fusíveis na caixa de fusíveis do painel esquerdo
| Não. | Notação | Componente protegido |
|---|---|---|
| F01 | 10A | Pedal do freio (interruptor 2), parar e iniciar |
| F02 | 5A | Ajuste da altura do feixe do farol, aquecimento adicional (Diesel), sensores de estacionamento, tomada de diagnóstico, espelhos retrovisores externos (ajuste elétrico) |
| F03 | 10A | Bomba aditiva de diesel, direção elétrica, pedal de embreagem (interruptor) |
| F04 | 5A | Sensor de chuva e sol |
| F06 | 10A | Pedal do freio (interruptor 1), soquete de diagnóstico |
| F08 | 5A | Contatos da coluna de direção superior com controles montados na direção |
| F10 | 10A | Chamada de emergência / chamada de assistência |
| F12 | 5A | Parar e iniciar, ABS, ESC |
| F13 | 5A | Sensores de estacionamento, câmera de ré |
| F14 | 15A | Caixa de câmbio eletrônica, painel de controle (sob o touch pad), ar condicionado, touch pad |
| F 16 | 15A | Tomada de 12 volts |
| F18 | 20A | Rádio |
| F19 | 15A | Aviso de cinto de segurança não apertado |
| F20 | 5A | Airbags |
| F21 | 5A | Painel |
| F22 | 30A | Fechaduras |
| F23 | 5A | Luz de cortesia, luz de leitura do mapa |
| F26 | 15A | buzina |
| F27 | 15A | Lavador de vidros dianteiro e traseiro |
| F28 | 5A | Chave de ignição |
| F30 | 15A | Limpador de pára-brisa traseiro |
Esquema da caixa de fusíveis # 2 (caixa de fusíveis direita)
Alocação de fusíveis na caixa de fusíveis no painel direito
| Não. | Avaliação (A) | Componente protegido |
|---|---|---|
| F30 | 10A | Espelhos aquecidos |
| F31 | 25A | Vidro traseiro aquecido |
| F34 | 30A | Janelas dianteiras elétricas |
| F36 | 30A | Bancos dianteiros aquecidos |
| F38 | 20A | Unidade de interface de trailer |
| F40 | 25A | Unidade de interface de trailer |
Localização da caixa de fusíveis
Ele está localizado no compartimento do motor próximo à bateria.
Anúncios publicitários
Diagrama da caixa de fusíveis
Alocação de fusíveis no compartimento do motor
| Não. | Avaliação (A) | Componente protegido |
|---|---|---|
| F1 | 40A | Ar condicionado |
| F2 | 30 / 40A | Pare e comece |
| F3 | 30A | Caixa de fusíveis do compartimento do passageiro |
| F4 | 70A | Caixa de fusíveis do compartimento do passageiro |
| F5 | 70A | Interface de sistema integrado (BSI) |
| F6 | 60A | Ventoinha |
| F7 | 80A | Interface de sistema integrado (BSI) |
| F8 | 15A | Gerenciamento do motor, bomba de combustível |
| F9 | 15A | Gestão de motor |
| F10 | 15A | Gestão de motor |
| F11 | 20A | Gestão de motor |
| F12 | 5A | Conjunto bronzeado refrescante |
| F13 | 5A | Interface de sistema integrado (BSI) |
| F14 | 5A | Unidade de carga da bateria (motor sem parar e ligar) |
| F15 | 5A | Pare e comece |
| F17 | 5A | Interface de sistema integrado (BSI) |
| F18 | 10A | Farol direito |
| F19 | 10A | Farol principal esquerdo |
| F20 | 30A | Gestão de motor |
| F21 | 30A | Iniciante |
| F22 | 40A | Caixa de câmbio eletronica |
| F23 | 40A | ABS, ESC |
| F24 | 20A | ABS, ESC |
| F25 | 30A | Caixa de fusíveis do compartimento do passageiro |
| F26 | 15A | Caixa de câmbio eletronica |
| F27 | 25A | Interface de sistema integrado (BSI) |
| F28 | 30A | Sistema de controle de emissão de diesel (AdBlue) |
| F29 | 40A | Limpa pára-brisas |
| F30 | 80A | Unidade de controle do pré-aquecedor |
| F31 | 100A | Aquecimento adicional (diesel) |
| F32 | 80A | Direção assistida elétrica |
