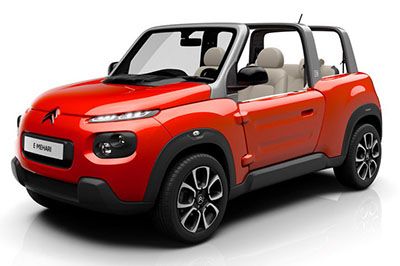

O SUV compacto off-road elétrico Citroën E-Méhari está disponível de 2017 até os dias atuais. Neste artigo, você encontrará os diagramas das caixas de fusíveis Citroen E-Mehari 2017 e 2018 , obterá informações sobre a localização dos painéis de fusíveis no interior do carro e aprenderá sobre a atribuição de cada fusível (disposição dos fusíveis).
Contents
Layout de fusíveis Citroën E-Méhari 2017-2019 …
O fusível do isqueiro (tomada) do Citroen E-Mehari é o fusível F15 na caixa de fusíveis do painel.
Fusíveis no habitáculo
Localização da caixa de fusíveis
Remova a porca da tampa de acesso 1 localizada sob o compartimento do passageiro.
Diagrama da caixa de fusíveis
Alocação de fusível
| N ° | Notação | Aplicativo |
|---|---|---|
| F3 | 7,5A | Farol de neblina |
| F4 | 10A | + 12V comutada, freio + terceira luz de freio |
| F5 | 20A | + 12V comutado, rádio – tela de navegação – antena |
| F6 | 7,5A | Luz de freio esquerda (GEN1 apenas) |
| F7 | 7,5A | Luz de freio direito (apenas GEN1) |
| F14 | 5A | + 12V comutado, relé do ventilador de degelo da cabine frontal / traseira |
| F15 | 15A | Tomada acessória 12V |
| F 16 | 25A | Limpador frontal e lavador (somente GEN1) |
| F19 | 7,5A | Chave de partida + 12V BAT – painel |
| F20 | 20A | Rádio + 12V BAT – tela de navegação – antena |
| F35 | 7,5A | + 12V comutado, interruptor de iluminação – tomada de diagnóstico |
| F36 | 5A | + 12V comutado, caixa de telemetria IER |
| F37 | 5A | + 12V comutado, tela de navegação – rádio |
| F38 | 5A | + 12V BAT cab UCE (BCM) – seletor de direção |
| FA | 10A | Fusível de reposição |
| FB | 15A | Fusível de reposição |
| FC | 20A | Fusível de reposição |
| FD | 20A | Fusível de reposição |
| EF | 25A | Fusível de reposição |
| FF | 7,5A | Fusível de reposição |
