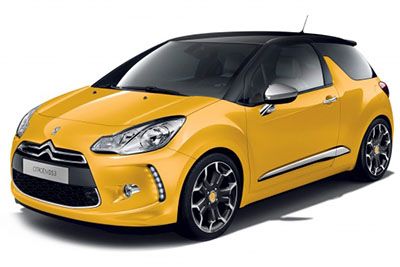

O Citroën DS3 3 portas city car foi produzido de 2009 a 2016. Neste artigo você encontrará os diagramas das caixas de fusíveis Citroën DS3 2009, 2010, 2011, 2012, 2013, 2014, 2015 e 2016 , obter informações sobre a ‘localização dos painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (disposição dos fusíveis).
Arranjo de fusíveis Citroën DS3 2009-2016
O fusível para o isqueiro (tomada) do Citroën DS3 é o fusível F9 na caixa de fusíveis do painel.
Localização da caixa de fusíveis
Veículos com volante à esquerda:
a caixa de fusíveis está localizada no painel inferior (lado esquerdo).
Desencaixe a tampa puxando-a lateralmente e remova completamente a tampa.
Veículos com volante à direita:
a caixa de fusíveis está localizada dentro do porta-luvas.
Abra a tampa do porta-luvas, solte a tampa da caixa de fusíveis puxando-a lateralmente e remova a tampa completamente.
Anúncios publicitários
Diagrama da caixa de fusíveis
Alocação de fusíveis na caixa de fusíveis do painel de instrumentos
| Não. | Notação | Funções |
|---|---|---|
| F1 | 15 A | Limpador de pára-brisa traseiro. |
| F2 | – | Não usado. |
| F3 | 5 A | Calculadora de airbags e pré-tensores. |
| F4 | 10 A | Ar condicionado, interruptor de embreagem, espelho eletrocromático, bomba do filtro de partículas (Diesel), tomada de diagnóstico, sensor de fluxo de ar (Diesel). |
| F5 | 30 A | Painel elétrico da janela, controle da janela elétrica do passageiro, motor elétrico da janela dianteira. |
| F6 | 30 A | Motor elétrico da janela do motorista. |
| F7 | 5 A | Luz de cortesia, iluminação de porta-luvas (exceto RHD) |
| F8 | 20 A | Ecrã multifunções, sistema de áudio, rádio de navegação, central de alarme, sirene de alarme. |
| F9 | 30 A | Tomada de 12 V, fonte de alimentação portátil para navegação. |
| F10 | 15 A | Controles do volante. |
| F11 | 15 A | Ignição, soquete de diagnóstico, caixa de câmbio automática ECU. |
| F12 | 15 A | Sensor de chuva / sol, caixa de retransmissão de reboque. |
| F13 | 5 A | Interruptor principal de parada, unidade de relé do motor. |
| F14 | 15 A | Calculadora de assistência ao estacionamento, calculadora airbag, painel de instrumentos, ar condicionado digital, caixa USB, amplificador Hi-Fi. |
| F15 | 30 A | Bloqueando. |
| F 16 | – | Não usado. |
| F17 | 40 A | Desembaciamento / descongelamento do vidro traseiro e dos retrovisores exteriores. |
| SH | – | Desvio de PARC. |
| FH36 | 5 A | Unidade de retransmissão de reboque. |
| FH37 | – | Não usado. |
| FH38 | 20 A | Amplificador Hi-Fi. |
| FH39 | 20 A | Assentos aquecidos (exceto RHD) |
| FH40 | 40 A | Unidade de retransmissão de reboque. |
Localização da caixa de fusíveis
Ele é colocado no compartimento do motor próximo à bateria (lado esquerdo).
Anúncios publicitários
Diagrama da caixa de fusíveis
Alocação de fusíveis no compartimento do motor
| Não. | Notação | Funções |
|---|---|---|
| F1 | 20 A | Fonte de alimentação da ECU do motor, relé de controle do conjunto do ventilador, relé principal de controle do motor multifuncional, bomba de injeção (Diesel). |
| F2 | 15 A | Buzina |
| F3 | 10 A | Lavador de pára-brisa dianteiro / traseiro. |
| F4 | 20 A | Lampadas de led. |
| F5 | 15 A | Aquecedor a diesel (Diesel), bomba aditiva do filtro de partículas (Diesel), sensor de fluxo de ar (Diesel), aquecedor blow-by e válvulas solenóides (VTi). |
| F6 | 10 A | Computador ABS / DSC, interruptor de parada secundário. |
| F7 | 10 A | Direção assistida elétrica, caixa de velocidades automática. |
| F8 | 25 A | Controle de partida. |
| F9 | 10 A | Unidade de comutação e proteção (Diesel). |
| F10 | 30 A | Aquecedor de combustível (Diesel), aquecedor do ventilador (Diesel), bomba de combustível (VTi), injetores e bobinas de ignição (gasolina). |
| F11 | 40 A | Ventilador de aquecimento. |
| F12 | 30 A | Limpadores de velocidade lenta / rápida. |
| F13 | 40 A | Fonte de alimentação para a interface de sistemas integrados (ignição comandada). |
| F14 | 30 A | Fonte de alimentação Valvetronic (VTi). |
| F15 | 10 A | Faróis principais direitos. |
| F 16 | 10 A | Faróis principais esquerdos. |
| F17 | 15 A | Faróis inclinados para a esquerda. |
| F18 | 15 A | Faróis inclinados para a direita. |
| F19 | 15 A | Sondas de oxigênio e válvulas solenóides (VTi), válvulas solenóides (Diesel), válvula solenóide EGR (Diesel). |
| F20 | 10 A | Bombas, termostato eletrônico (VTi), válvula solenóide de distribuição (THP), sensor de água no combustível (Diesel). |
| F21 | 5 A | Fonte de alimentação de controle da unidade de ventilador, ABS / DSC, turbopump (THP). |
| MF1 * | 60 A | Montagem do ventilador. |
| MF2 * | 30 A | Bomba ABS / DSC. |
| MF3 * | 30 A | Electrovannes ABS / DSC. |
| MF4 * | 60 A | Fonte de alimentação para a interface do sistema integrado (BSI). |
| MF5 * | 60 A | Fonte de alimentação para a interface do sistema integrado (BSI). |
| MF6 * | 30 A | Unidade de ventilação adicional (THP). |
| MF7 * | 80 A | Caixa de fusíveis do painel. |
| MF8 * | – | Não usado. |
| * Os fusíveis Maxi fornecem proteção adicional para sistemas elétricos. Qualquer intervenção nos fusíveis máximos deve ser realizada pela rede CITROËN ou por uma oficina qualificada. |
