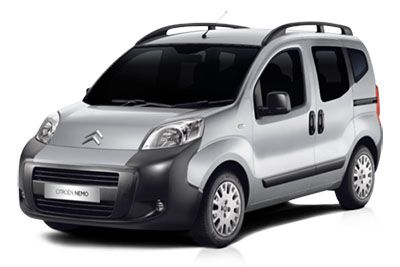

O pequeno veículo utilitário Citroën Nemo foi produzido de 2008 a 2015. Neste artigo você encontrará os diagramas das caixas de fusíveis do Citroen Nemo 2008, 2009, 2010, 2011, 2012, 2013, 2014 e 2015 , obtenha informações sobre a ‘localização do painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (disposição dos fusíveis).
Contents
Arranjo de fusíveis Citroën Nemo 2008-2015
Os fusíveis do isqueiro (tomada) do Citroen Nemo são fusíveis F94 (isqueiro), F96 (tomada para acessório de 12 V) na caixa de fusíveis do painel e F15 (tomada para acessório de 12 V), F85 (isqueiro – tomada para acessório de 12 V) em a caixa de fusíveis do compartimento do motor.
Localização da caixa de fusíveis
Painel
Para acessar os fusíveis do painel, remova os 2 parafusos usando a chave de ignição e incline a caixa.
Compartimento do motor
Para acessar os fusíveis no compartimento do motor, remova o conector do farol dianteiro esquerdo e solte a tampa da caixa de fusíveis.
Diagramas de caixa de fusíveis
Anúncios publicitários
2008, 2009
Painel
Atribuição de fusíveis na caixa de fusíveis do painel (2008, 2009)
| A marca de identificação | Amperagem | Funções |
|---|---|---|
| F12 | 7,5 A | Fonte de alimentação do feixe de médios direito |
| F13 | 7,5 A | Fonte de alimentação do farol baixo esquerdo – ajuste da altura do farol |
| F31 | 5 A | Chave liga / desliga da unidade de controle do motor |
| F32 | 7,5 A | Iluminação frontal – luz de cúpula frontal – luz de cúpula traseira |
| F36 | 10 A | Equipamento de áudio – pré-equipamento de telefone móvel – painel de controle de ar condicionado – tomada EODB diag |
| F37 | 5 A | Luz de freio – painel |
| F38 | 20 A | Trancando as portas |
| F43 | 15 A | Bomba de limpador |
| F47 | 20 A | Fonte de alimentação do motor da janela elétrica do motorista |
| F48 | 20 A | Fonte de alimentação do motor da janela do passageiro |
| F49 | 5 A | Unidade de controle de ajuda de estacionamento – interruptor de luz traseira – espelhos retrovisores externos elétricos |
| F50 | 7,5 A | Calculadora de airbag |
| F51 | 5 A | Ligue o pedal do freio – ligue o pedal da embreagem |
| F53 | 5 A | Painel de instrumentos – faróis de nevoeiro traseiros |
Anúncios publicitários
Compartimento do motor
Alocação de fusíveis no compartimento do motor (2008, 2009)
| A marca de identificação | Amperagem | Funções |
|---|---|---|
| F01 | 60 A | Unidade de controle |
| F03 | 20 A | Suprimento inicial |
| F04 | 40 A | Fonte de alimentação para a bomba da unidade hidráulica ABS |
| F06 | 30 A | Controle de montagem de ventilador de velocidade única |
| F07 | 40 A | Controle de montagem de ventilador de alta velocidade |
| F08 | 30 A | Bomba da unidade de ar condicionado |
| F10 | 10 A | buzina |
| F11 | 10 A | Fonte de alimentação de carga secundária para gerenciamento do motor |
| F14 | 15 A | Luzes vermelhas |
| F 16 | 7,5 A | Unidade de controle de gerenciamento do motor – unidade de controle do sistema de caixa de engrenagens eletrônica |
| F17 | 15 A | Bobina de ignição da fonte de alimentação, injetores, unidade de gerenciamento do motor |
| F18 | 7,5 A | Unidade de controle de gerenciamento do motor (1.4 HDi) |
| F19 | 7,5 A | Compressor de ar condicionado |
| F20 | 30 A | Fonte de alimentação do vidro traseiro aquecido, degelo elétrico dos espelhos retrovisores externos aquecidos |
| F21 | 15 A | 1.4 gerenciamento do motor a gasolina, bobina de relé T09 (HDi) |
| F22 | 20 A | ECU de gerenciamento do motor (1.4 HDi), bomba de combustível |
| F23 | 20 A | Fornecimento de válvulas solenóides de bloco hidráulico ABS |
| F24 | 7,5 A | abdômen |
| F30 | 15 A | Faróis de nevoeiro |
| F81 | 60 A | Unidade de pré-aquecimento |
| F82 | 30 A | Bomba do sistema de caixa de engrenagens eletrônica – alimentação para o sistema de caixa de engrenagens eletrônica |
| F84 | 10 A | Unidade de controle do sistema de caixa de velocidades eletrônica e válvulas |
| F85 | 30 A | Soquete de acessório de -12 V mais leve |
| F87 | 7,5 A | Luzes reversas – sensor de água em diesel |
2010, 2011, 2014, 2015
Anúncios publicitários
Painel
Alocação de fusíveis na caixa de fusíveis do painel (2010, 2011, 2014, 2015)
| Marcando | Notação | Funções |
|---|---|---|
| F12 | 7,5 A | Fonte de alimentação do feixe de médios direito |
| F13 | 7,5 A | Fonte de alimentação do farol baixo esquerdo – ajuste da altura do farol |
| F31 | 5 A | Chave liga / desliga da unidade de controle do motor |
| F32 | 7,5 A | Lâmpada frontal – luz de teto frontal – luz de teto traseira |
| F36 | 10 A | Sistema de áudio – pré-equipamento para celular – painel de controle do ar condicionado – tomada de diagnóstico EODB |
| F37 | 5 A | Luz de freio – painel |
| F38 | 20 A | Fechadura da porta |
| F43 | 15 A | Bomba lavadora de pára-brisa |
| F47 | 20 A | Fonte de alimentação do motor da janela elétrica do motorista |
| F48 | 20 A | Fonte de alimentação do motor da janela do passageiro |
| F49 | 5 A | Computador de assistência ao estacionamento – interruptor de iluminação traseira – espelhos elétricos – computador de alarme volumétrico |
| F50 | 7,5 A | Calculadora de airbag |
| F51 | 7,5 A | Acione o pedal do freio – acione o pedal da embreagem – controles do espelho externo – Sistema central Bluetooth |
| F53 | 5 A | Painel de instrumentos – faróis de nevoeiro traseiros |
| F41 | 7,5 A | Desembaciamento dos espelhos retrovisores exteriores. |
| F94 | 15 A | Mais leve. |
| F96 | 15 A | Tomada para acessórios de 12 V. |
| F97 | 10 A | Banco aquecido, lado do motorista. |
| F98 | 10 A | banco aquecido, lado do passageiro. |
Anúncios publicitários
Compartimento do motor
Alocação de fusíveis no compartimento do motor (2010, 2011, 2014, 2015)
| Marcando | Notação | Funções |
|---|---|---|
| F01 | 60 A | Unidade de controle |
| F02 | 40 A | Ventilador interno. |
| F03 | 20 A | Suprimento inicial |
| F04 | 40 A | Fonte de alimentação para a bomba da unidade hidráulica ABS |
| F06 | 30 A | Controle do ventilador de resfriamento de velocidade única |
| F07 | 40 A | Controle de ventilador de refrigeração de alta velocidade |
| F08 | 30 A | Compressor de ar condicionado |
| F09 | 15 A | Arnês de engate. |
| F10 | 10 A | buzina |
| F11 | 10 A | Fornecimento de carga secundária para gerenciamento do motor |
| F14 | 15 A | Luzes vermelhas |
| F15 | 15 A | Tomada para acessórios de 12 V. |
| F 16 | 7,5 A | ECU de gerenciamento do motor – Caixa de câmbio eletrônica e alavanca de câmbio ECU – Bobina de relé T20 |
| F17 | 15 A | Alimentação da bobina de ignição – injetores – ECU de gerenciamento do motor (1.3 HDi) |
| F18 | 7,5 A | ECU de gerenciamento do motor (1.3 HDi) – Bobina de relé T09 |
| F19 | 7,5 A | Compressor de ar condicionado |
| F20 | 30 A | Fonte de alimentação para janela traseira aquecida, aquecedores elétricos para espelhos retrovisores |
| F21 | 15 A | Bomba de combustível (1,4 gasolina e 1,3 HDi) |
| F22 | 20 A | Computador de gerenciamento do motor (1.3 HDi) |
| F23 | 20 A | fornecimento de válvulas solenóides de bloco hidráulico ABS |
| F24 | 7,5 A | abdômen |
| F30 | 15 A | Faróis de nevoeiro |
| F81 | 60 A | Unidade de pré-aquecimento (1,3 HDi) |
| F82 | 30 A | Bomba de caixa de engrenagens eletrônica – fonte de alimentação da caixa de engrenagens eletrônica |
| F84 | 10 A | Calculadora de caixa de velocidades eletrônica e válvulas solenóides |
| F85 | 30 A | Isqueiro – tomada de acessório 12 V |
| F87 | 7,5 A | Luzes reversas – Sensor de água em Diesel – Sensor de fluxo de ar – Bobinas de relé T02, T05, T14, T17 e T19 (exceto 1.3 HDi) |
| F87 | 5 A | Luzes reversas – Sensor de água em Diesel – Sensor de fluxo de ar – Bobinas de relé T02, To5, T14, T17 e T19 – Sensor de estado de carga da bateria (exceto 1.3 HDi) |
