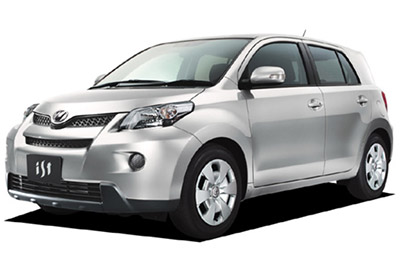

Neste artigo, consideramos a segunda geração do Toyota ist / Toyota Urban Cruiser / Scion xD (XP110), produzido de 2007 a 2016. Aqui você encontrará os diagramas de caixa de fusíveis do Toyota ist (Toyota Urban Cruiser / Scion xD) 2008, 2009 , 2010, 2011, 2012, 2013, 2014, 2015 e 2016 , obter informações sobre a localização dos painéis de fusíveis dentro do carro e descobrir a atribuição de cada fusível (disposição dos fusíveis) e relés.
Contents
A disposição do fusível Toyota é / Urban Cruiser / Scion xD 2008-2016
O fusível para o isqueiro (tomada) do Toyota ist é o fusível # 8 “CIG” na caixa de fusíveis do painel.
Caixa de fusíveis interna
Localização da caixa de fusíveis
A caixa de fusíveis está localizada no lado esquerdo do painel, sob a tampa.
Veículos com volante à esquerda
Veículos com volante à direita
Veículos com volante à esquerda
Veículos com volante à direita
Diagrama da caixa de fusíveis
Alocação de fusíveis no habitáculo
| NÃO. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | FILA | dez | com DRL: luzes de posição dianteira, luzes traseiras, luzes da placa de licença, botão de ajuste manual dos faróis, sistema de injeção de combustível multicanal / sistema de injeção de combustível multicanal sequencial, luzes do painel de instrumentos |
| 1 | PAINEL2 | 7,5 | sem DRL: luzes de posição dianteira, luzes traseiras, luzes da placa de licença, botão de ajuste manual dos faróis, sistema de injeção de combustível multicanal / sistema de injeção de combustível multicanal sequencial, luzes do painel |
| 2 | PAINEL1 | 7,5 | Iluminação de interruptores, luzes indicadoras no painel de instrumentos, interruptores de direção, sistema Stop & Start, medidores e contadores |
| 3 | A / C | 7,5 | Sistema de ar condicionado, desembaçador do vidro traseiro, aquecimento elétrico |
| 4 | PORTA D | vinte | Janelas eletricas |
| cinco | RL DOOR | vinte | Vidros elétricos (parte traseira esquerda) |
| 6 | RR PORTA | vinte | Vidros elétricos (parte traseira direita) |
| 7 | – | – | – |
| oito | CIGARRO | quinze | Tomada de força (isqueiro) |
| nove | CAC | 7,5 | Sistema de travamento elétrico das portas, espelhos retrovisores externos, sistema de áudio, relógio |
| dez | – | – | – |
| onze | ID / UP / MIR HTR |
dez | Desembaçadores de espelho externo |
| 12 | – | – | – |
| 13 | AM1 No2 | 7,5 | – |
| quatorze | RR FOG | 7,5 | Faróis de nevoeiro traseiros |
| quinze | IGN | 7,5 | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial, sistema de airbag SRS, sistema inteligente de entrada e partida, sistema de parada e partida |
| dezesseis | ENCONTRO | 7,5 | Medidores e medidores |
| 17 | P S-HTR | quinze | Aquecimento de assento |
| 18 | D S-HTR | quinze | Aquecimento de assento |
| dezenove | TEC | vinte | Limpa pára-brisas |
| vinte | RR WIP | quinze | Limpador de pára-brisa traseiro |
| 21 | WSH | quinze | Lavador de pára-brisas, lavador de pára-brisas traseiro |
| 22 | ECU-IG | dez | Sistema de luz de circulação diurna, ABS, direção assistida elétrica, janelas elétricas, sistema de travamento elétrico da porta, VSC, sistema de controle de torque ativo 4WD, sistema de entrada e partida inteligente, sistema de parada e partida, ventilador elétrico |
| 23 | MEDIDOR | dez | Sistema de carregamento, piscas, piscas de emergência, luzes de ré, sistema de ar condicionado, desembaçador de janela traseira, medidores e medidores |
| 24 | OBD2 | 7,5 | Sistema de diagnóstico a bordo |
| 25 | PARE | dez | Luzes de freio, luz de freio montada no alto, sistema de injeção de combustível multicanal / sistema de injeção de combustível multicanal sequencial, ABS, VSC, sistema de bloqueio de marcha |
| 26 | – | – | – |
| 27 | D / L | 25 | Sistema de travamento elétrico da porta, sistema de travamento duplo |
| 28 | FR BROUILLARD | quinze | Faróis de nevoeiro dianteiros |
| 29 | 4×4 | 7,5 | Sistema de controle de torque ativo 4WD |
| trinta | FILA | dez | sem DRL: luzes de posição dianteira, luzes traseiras, luzes da placa de licença, botão de ajuste manual dos faróis, sistema de injeção de combustível multicanal / sistema de injeção de combustível multicanal sequencial, luzes do painel |
| 31 | AM1 | 25 | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial, fusíveis “ACC”, “CIG” |
Anúncios publicitários
Face frontal
Veículos com volante à esquerda
Veículos com volante à direita
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | REP | trinta | Janelas eletricas |
| 2 | FED | trinta | Desembaçador da janela traseira |
| 3 | – | – | – |
| Retransmissão | |||
| R1 | Ignição (IG1) | ||
| R2 | Aquecimento (HTR) | ||
| R3 | LHD: piscando |
Caixa de fusível adicional
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | AM2 NO.2 | 7,5 | Abridor da porta traseira, carga, controle de travamento da porta, travamento duplo, controle do motor, sistema imobilizador do motor, sistema de entrada e partida, ignição, luzes, luzes internas, lembrete de luz, vidro elétrico, cinto de segurança de advertência, partida, trava de direção, parar e iniciar sistema, luz traseira, dispositivo anti-roubo, controle de fechadura de porta sem fio |
| 1 | WIP-S | 7,5 | 1ND-TV: gerenciamento de energia |
| 2 | AM2 NO.2 | 7,5 | Abridor da porta traseira, carga, controle de travamento da porta, travamento duplo, controle do motor, sistema imobilizador do motor, sistema de entrada e partida, ignição, luzes, luzes internas, lembrete de luz, vidro elétrico, cinto de segurança de advertência, partida, trava de direção, parar e iniciar sistema, luz traseira, dispositivo anti-roubo, controle de fechadura de porta sem fio |
| 2 | WIP-S | 7,5 | 1ND-TV: gerenciamento de energia |
Caixa de fusíveis no compartimento do motor
Localização da caixa de fusíveis
A caixa de fusíveis está localizada no compartimento do motor (lado esquerdo)
Anúncios publicitários
Diagrama da caixa de fusíveis
Alocação de fusíveis no compartimento do motor
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | – | – | – |
| 2 | AM2 | quinze | Sistema de partida, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial, sistema de parada e partida, sistema inteligente de entrada e partida |
| 3 | HONK | dez | buzina |
| 4 | EFI | vinte | 1NR-FE, 2ZR-FE: Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| 4 | DPE | trinta | 1ND-TV: Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| cinco | – | trinta | Fusível de reposição |
| 6 | – | dez | Fusível de reposição |
| 7 | – | quinze | Fusível de reposição |
| oito | – | – | – |
| nove | – | – | – |
| dez | – | – | – |
| onze | – | – | – |
| 12 | ABS2 / VSC2 | trinta | Sistema de Frenagem Antibloqueio, Sistema de Controle de Estabilidade do Veículo |
| 13 | H-LP PRINCIPAL | trinta | com DRL: fusíveis «H-LP LH / H-LP LO LH», «H-LP LH / H-LP LO LH», «H-LP HI LH», «H-LP HI RH» |
| quatorze | ST | trinta | Iniciando sistema |
| quinze | S-LOCK | vinte | Sistema inteligente de entrada e inicialização |
| dezesseis | CÚPULA | quinze | Iluminação interna, iluminação pessoal, iluminação do compartimento de bagagem, sistema inteligente de entrada e partida, controle remoto sem fio, sistema de áudio |
| 17 | ECU-B | 7,5 | Sistema de luzes diurnas, vidros elétricos, sistema de travamento elétrico das portas, sistema inteligente de entrada e partida, medidores e medidores, sistema de ar condicionado, VSC, sistema Active Torque Control 4YVD, sistema Stop & Start |
| 18 | ALT-S | 7,5 | 1NR-FE, 2ZR-FE: sistema de carregamento |
| 18 | F / PMP | trinta | 1ND-TV: Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| dezenove | ETCS | dez | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| vinte | SENTADO | dez | Pisca-pisca, pisca-pisca de emergência |
| 21 | ESCRITÓRIO DO GOVERNO | cinquenta | sem sistema Stop & Start: transmissão manual multimodo |
| 21 | BBC | 40 | Parar e iniciar o sistema |
| 22 | H-LP RH / H-LP LO RH |
dez | Farol direito |
| 23 | H-LP LH / H-LP LO LH |
dez | Farol esquerdo |
| 24 | EFI2 | dez | 1NR-FE, 2ZR-FE: Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| 24 | ECD2 | dez | 1ND-TV: Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| 25 | ECD3 | 7,5 | 1ND-TV: Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| 26 | HTR SUB2 | 40 | Tipo 435W: aquecedor PTC |
| 26 | HTR SUB1 | cinquenta | Tipo 600W: aquecedor PTC |
| 27 | EPS | cinquenta | Direção assistida elétrica |
| 28 | ABS1 / VSC1 | cinquenta | Sistema de Frenagem Antibloqueio, Sistema de Controle de Estabilidade do Veículo |
| 29 | APOIO, SUPORTE | 40 | Sistema de ar condicionado |
| trinta | RDI | trinta | Ventilador elétrico de refrigeração |
| 31 | HTR SUB1 | trinta | Tipo 435W: aquecedor PTC |
| 31 | HTR SUB2 | trinta | Tipo 600W: aquecedor PTC |
| 32 | H-LP CLN / PWR HTR |
trinta | Aquecimento elétrico, lavadores de faróis |
| 32 | HTR SUB3 | trinta | Tipo 600W: aquecedor PTC |
| Retransmissão | |||
| R1 | Starter (ST) | ||
| R2 | Ventilador de resfriamento elétrico (FAN No.2) | ||
| R3 | Aquecimento PTC (HTR SUB1) 1ND-TV + 4WD: (ECD n ° 2) |
||
| 1NR-FE – Essence 1.3L 2ZR-FE – Essence 1.8L 1ND-TV – Diesel 1.4L |
Anúncios publicitários
Caixa de relé # 1 (sem DRL)
| Não. | Retransmissão |
|---|---|
| R1 | Aquecedor PTC (HTR SUB3 / TRK) |
| R2 | Aquecedor PTC (HTR SUB2) |
| R3 | Farol / transmissão manual multimodo / aquecedor PTC (H-LP / AMT / HTR SUB1) |
Caixa de relé # 2 (com DRL)
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | ATF PMP | dez | – |
| 2 | HTR W / P | dez | – |
| 3 | H-LP HI RH | dez | Farol |
| 4 | H-LP HI LH | dez | Farol |
| Retransmissão | |||
| R1 | Dimmer (DIM) | ||
| R2 | – | ||
| R3 | – | ||
| R4 | Phare (H-LP) | ||
| R5 | Aquecedor PTC (HTR SUB3) | ||
| R6 | Aquecedor PTC (HTR SUB2) | ||
| R7 | Aquecimento PTC (HTR SUB1) | ||
| R8 | – |
Bloco de ligação do fusível
Gasolina
Diesel
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | DC / DC LIGHT | 80 | 1ND-TV: Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| 2 | DIRETOR | 60 | “EFT,” HORN “,” AM2 “,” ALT-S “,” DOME “,” ST “,” ECU-B “,” ETCS “,” HAZ “,” H-LP LH / H-LP LO LH Fusíveis “e” H-LP RH / H-LP LO RH “ |
| 3 | TUDO | 120 | Sistema de carga, “HTR SUB2”, “EPS”, “ABS1 / VSC1”, “HTR”, “ABS2 / VSC2”, “HTR SUB1”, “RDI”, “DEF”, “FR FOG”, “OBD2” , Fusíveis “D / L”, “POWER”, “RR DOOR”, “RL DOOR”, “STOP” e “AM1” |
