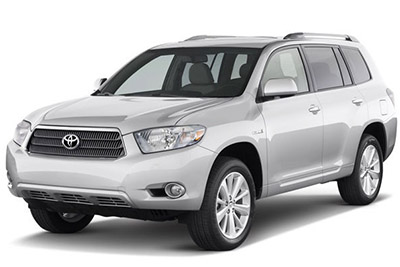

Neste artigo consideramos a segunda geração do Toyota Highlander (XU40), produzida de 2007 a 2013. Aqui você encontrará os esquemas das caixas de fusíveis do Toyota Highlander 2008, 2009, 2010, 2011, 2012 e 2013 , obtenha informações sobre a localização dos painéis de fusíveis dentro do carro e descobrir a atribuição de cada fusível (arranjo de fusíveis).
Contents
Layout do fusível Toyota Highlander 2008-2013
Os fusíveis do isqueiro / tomada de força Toyota Highlander são os fusíveis nº 28 “ACC SOCK NO.1” e nº 29 “ACC SOCK NO.2” na caixa de fusíveis do painel.
Localização da caixa de fusíveis
Compartimento do passageiro
A caixa de fusíveis está localizada sob o painel (lado do motorista), sob o capô.
Compartimento do motor
Ele está localizado no compartimento do motor (lado esquerdo)
Diagramas de caixa de fusíveis
2008, 2009, 2010
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2008, 2009, 2010)
| Não. | Último nome | Amperagem [A] | O circuito |
|---|---|---|---|
| 1 | P / VITORES | trinta | Assento eletrico |
| 2 | PODEROSO | trinta | Janelas eletricas |
| 3 | RR PORTA DIREITA | 25 | Janelas eletricas |
| 4 | PORTA TRASEIRA ESQUERDA | 25 | Janelas eletricas |
| cinco | FR BROUILLARD | quinze | Faróis de nevoeiro dianteiros |
| 6 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 7 | FR DEF | 25 | Wiper descongelador |
| oito | PARE | dez | Luzes de freio, sistema de controle de estabilidade do veículo aprimorado |
| nove | PORTA N ° 2 | 25 | Janelas eletricas |
| dez | AM1 | 7,5 | Iniciando sistema |
| onze | RR FOG | 7,5 | Sem circuito |
| 12 | A / C NO. 1 | dez | Sistema de ar condicionado |
| 13 | FUEL OPN | 7,5 | Sem circuito |
| quatorze | S / TOIT | trinta | teto solar elétrico |
| quinze | FILA | quinze | Luzes de estacionamento, luzes traseiras, luzes de matrícula, faróis de nevoeiro dianteiros, luzes de reboque |
| dezesseis | ASSINAR | 7,5 | Iluminação do porta-luvas Sinais de mudança de direção de emergência, sistema de áudio, desembaçador do espelho externo, relógio, sistema de travamento elétrico das portas, bancos aquecidos, sistema de entretenimento do banco traseiro, sistema de controle de estabilidade do veículo aprimorado, iluminação do painel de instrumentos com mostrador de controle, interruptor de transmissão controlado eletronicamente, transmissão automática, colina sistema de controle de descida, interruptores de direção |
| 17 | ECU IG NO.1 | dez | Sistema de comunicação multiplex, teto solar elétrico, sistema de transmissão automática controlado eletronicamente, porta traseira elétrica, bancos aquecidos, sistema de alerta de pressão dos pneus, direção assistida eletrônica, transmissão automática |
| 18 | ECU IG NO.2 | 7,5 | Sistema de controle de estabilidade do veículo aprimorado |
| dezenove | A / C NO.2 | dez | Sistema de ar condicionado |
| vinte | LAVANDO | vinte | Limpadores e lavadores de pára-brisa |
| 21 | S-HTR | vinte | Assentos aquecidos |
| 22 | MEDIDOR NO.1 | dez | Sistema de áudio, desembaçador de espelho externo, luzes de ré, sistema de carga, piscas de emergência, sistema de controle de tração, dial de controle de luz do painel de instrumentos, desembaçador de limpador |
| 23 | FR TEC | trinta | Limpadores e lavadores de pára-brisa |
| 24 | RR WIP | quinze | Limpador e lavador do vidro traseiro |
| 25 | IGN | dez | Sistema de Injeção de Combustível Multiponto / Sistema de Injeção de Combustível Multiponto Sequencial, Sistema de Trava de Direção, Sistema de Frenagem Antibloqueio, Sistema de Chave Inteligente, Sistema de Airbag SRS |
| 26 | MEDIDOR NO.2 | 7,5 | Medidores e medidores, monitor traseiro |
| 27 | ECU-ACC | 7,5 | Espelho retrovisor elétrico, sistema de bloqueio de engrenagem, sistema de chave inteligente |
| 28 | ACC NO.1 SOCKS | dez | Plugue |
| 29 | ACC NO.2 SOCKS | vinte | Plugue |
| trinta | RADIO N ° 2 | 7,5 | Sistema de áudio, relógio, sistema de entretenimento do banco traseiro, sistema de carregamento, iluminação interna, iluminação pessoal |
| 31 | ME HTR | quinze | Desembaçadores de espelho externo |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis no compartimento do motor (2008, 2009, 2010)
| Não. | Último nome | Amperagem [A] | O circuito |
|---|---|---|---|
| 1 | POUPAR | 7,5 | Fusível de reposição |
| 2 | POUPAR | quinze | Fusível de reposição |
| 3 | POUPAR | 25 | Fusível de reposição |
| 4 | DEF RLY | dez | Desembaçador da janela traseira |
| cinco | ME HTR | vinte | Desembaçadores de espelho externo |
| 6 | POUT | vinte | Plugue |
| 7 | PORTA 1 | 25 | Sistema de comunicação multiplex |
| oito | EFI NO.2 | dez | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| nove | EFI NO.3 | dez | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| dez | INJ NO.1 | quinze | Iniciando sistema |
| onze | INJ NO.2 | dez | Iniciando sistema |
| 12 | APOIO, SUPORTE | cinquenta | Sistema de ar condicionado |
| 13 | VSC NO.1 | cinquenta | Sistema de controle de estabilidade do veículo aprimorado |
| quatorze | VENTILADOR PRINCIPAL | cinquenta | Ventilador elétrico de refrigeração |
| quinze | VSC NO.2 | trinta | Sistema de controle de estabilidade do veículo aprimorado |
| dezesseis | CTP NO.1 | cinquenta | Aquecedor PTC |
| 17 | CTP NO.2 | trinta | Aquecedor PTC |
| 18 | CTP NO.3 | trinta | Aquecedor PTC |
| dezenove | RR CLR | 40 | Sistema de ar condicionado |
| vinte | RR DEF | trinta | Desembaçador da janela traseira |
| 21 | PBD | trinta | Porta traseira elétrica |
| 22 | TUDO | 140 | MIR HTR, P / OUT, PORTA 1, HTR, RR DEF, VENTILATEUR PRINCIPAL, ABS NO.1, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, ABS NO.2, PBD |
| 23 | EPS | 80 | Direção assistida elétrica |
| 24 | ST | trinta | Iniciando sistema |
| 25 | tubo de raios catódicos | dez | Sistema de entretenimento do banco traseiro |
| 26 | RADIO1 | quinze | Sistema de áudio |
| 27 | ECU-B | dez | Sensor de direção, medidores e medidores, relógio, sistema de ar condicionado, ECU do corpo principal, controle remoto sem fio, sistema de chave inteligente, porta traseira elétrica, sistema de diagnóstico a bordo |
| 28 | CÚPULA | dez | Luzes internas, luzes pessoais, luz interna, medidores e medidores, luz do interruptor do motor, luzes de cortesia da porta, porta traseira elétrica |
| 29 | NÃO | quinze | Sistema de áudio |
| trinta | REBOQUE | trinta | Luzes de trailer |
| 31 | IG2 | 25 | INJ NO.1, INJ NO.2 |
| 32 | STR LOCK | vinte | Sistema de bloqueio de direção |
| 33 | EFI PRINCIPAL | 25 | EFI NO.2, EFI NO.3 |
| 34 | SENTADO | quinze | Bloqueios |
| 35 | G / H | dez | Sistema de travamento elétrico da porta, sistema de comunicação multiplex |
| 36 | ALT-S | 7,5 | Sistema de Carregamento |
| 37 | AM2 | 7,5 | Sistema de comunicação multiplex |
| 38 | H-LP LH | quinze | Farol esquerdo (farol alto) |
| 39 | H-LP RH | quinze | Farol direito (farol alto) |
| 40 | H-LP LL | quinze | Farol esquerdo (farol baixo) |
| 41 | H-LP RL | quinze | Farol direito (farol baixo) |
| 42 | HONK | dez | buzina |
| 43 | EFI NO.1 | dez | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial, sistema de chave inteligente |
| 44 | ETCS | dez | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial, sistema de controle eletrônico do acelerador |
| 45 | A F | vinte | Sensor de relação ar-combustível |
| 46 | NU | 7,5 | buzina |
Caixa de fusível adicional
| Não. | Último nome | Amperagem [A] | O circuito |
|---|---|---|---|
| 1 | INV-W / P | quinze | Sem circuito |
| 2 | IGCT NO.2 | 7,5 | Sem circuito |
| 3 | A / CD | dez | Sem circuito |
2011, 2012, 2013
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2011, 2012, 2013)
| Não. | Último nome | Amperagem [A] | O circuito |
|---|---|---|---|
| 1 | P / VITORES | trinta | Assento eletrico |
| 2 | PODEROSO | trinta | Janelas eletricas |
| 3 | RR PORTA DIREITA | 25 | Janelas eletricas |
| 4 | PORTA TRASEIRA ESQUERDA | 25 | Janelas eletricas |
| cinco | FR BROUILLARD | quinze | Faróis de nevoeiro dianteiros |
| 6 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 7 | A / CW / PMP | 7,5 | Sem circuito |
| oito | PARE | dez | Sistema de controle de estabilidade do veículo atualizado, sistema de comunicação multiplex, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial, sistema de bloqueio de mudança, luzes de freio |
| nove | PORTA N ° 2 | 25 | Janelas eletricas |
| dez | AM1 | 7,5 | Iniciando sistema |
| onze | P / VITÓRIA (PS) | trinta | Assento eletrico |
| 12 | A / C NO. 1 | dez | Sistema de ar condicionado |
| 13 | FUEL OPN | 7,5 | Sem circuito |
| quatorze | S / TOIT | vinte | teto solar elétrico |
| quinze | FILA | quinze | Luzes de estacionamento, luzes traseiras, luzes de matrícula, faróis de nevoeiro dianteiros, luzes de reboque |
| dezesseis | ASSINAR | 7,5 | Iluminação do porta-luvas, iluminação do painel de instrumentos, iluminação do interruptor |
| 17 | ECU IG NO.1 | dez | Sistema de comunicação multiplex, teto solar elétrico, sistema de transmissão automática controlada eletronicamente, porta traseira elétrica, bancos aquecidos, sistema de alerta de pressão dos pneus, direção hidráulica elétrica, espelho interno anti-reflexo, sistema de travamento de marcha, sistema de alerta de pressão dos pneus |
| 18 | ECU IG NO.2 | 7,5 | Sistema de controle de estabilidade do veículo aprimorado |
| dezenove | A / C NO.2 | dez | Sistema de ar condicionado |
| vinte | LAVANDO | vinte | Limpadores e lavadores de pára-brisa |
| 21 | S-HTR | vinte | Assentos aquecidos |
| 22 | MEDIDOR NO.1 | dez | Sistema de áudio, luzes de ré, sistema de carga, piscas de emergência, sistema de controle de tração, desembaçador de limpador, sistema de ar condicionado, sistema de carregamento, sistema de monitor de visão traseira, luzes de reboque, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial |
| 23 | FR TEC | trinta | Limpadores e lavadores de pára-brisa |
| 24 | RR WIP | quinze | Limpador e lavador do vidro traseiro |
| 25 | IGN | dez | Sistema de Injeção de Combustível Multiponto / Sistema de Injeção de Combustível Multiponto Sequencial, Sistema de Trava de Direção, Sistema de Frenagem Antibloqueio, Sistema de Chave Inteligente, Sistema de Airbag SRS |
| 26 | MEDIDOR NO.2 | 7,5 | Medidores e medidores, sistema de monitor retrovisor |
| 27 | ECU-ACC | 7,5 | Espelhos exteriores, sistema de bloqueio de engrenagem, sistema de chave inteligente, sistema de comunicação multiplex |
| 28 | ACC NO.1 SOCKS | dez | Plugue |
| 29 | ACC NO.2 SOCKS | vinte | Plugue |
| trinta | RADIO N ° 2 | 7,5 | Sistema de áudio, relógio, sistema de entretenimento do banco traseiro, sistema de carregamento, iluminação interna, iluminação pessoal |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis no compartimento do motor (2011, 2012, 2013)
| Não. | Último nome | Amperagem [A] | O circuito |
|---|---|---|---|
| 1 | POUPAR | 7,5 | Fusível de reposição |
| 2 | POUPAR | quinze | Fusível de reposição |
| 3 | POUPAR | 25 | Fusível de reposição |
| 4 | DEF RLY | dez | Desembaçador da janela traseira |
| cinco | ME HTR | vinte | Desembaçadores de espelho externo |
| 6 | POTÊNCIA DA SAÍDA | vinte | Plugue |
| 7 | PORTA N ° 1 | 25 | Sistema de comunicação multiplex |
| oito | EFI NO.2 | dez | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| nove | EFI NO.3 | dez | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| dez | INJ NO.1 | quinze | Iniciando sistema |
| onze | INJ NO.2 | dez | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| 12 | APOIO, SUPORTE | cinquenta | Sistema de ar condicionado |
| 13 | VSC NO.1 | cinquenta | Sistema de controle de estabilidade do veículo aprimorado |
| quatorze | VENTILADOR PRINCIPAL | cinquenta | Ventilador elétrico de refrigeração |
| quinze | VSC NO.2 | trinta | Sistema de controle de estabilidade do veículo aprimorado |
| dezesseis | CTP NO.1 | cinquenta | Sistema de ar condicionado |
| 17 | CTP NO.2 | trinta | Sistema de ar condicionado |
| 18 | CTP NO.3 | trinta | Sistema de ar condicionado |
| dezenove | RR CLR | 40 | Sistema de ar condicionado |
| vinte | RR DEF | trinta | Desembaçador da janela traseira |
| 21 | PBD | trinta | Porta traseira elétrica |
| 22 | TUDO | 140 | MIR HTR, PWR OUTLET, PORTA NO.1, HTR, RR DEF, FAN PRINCIPAL, VSC NO.1, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, VSC NO.2, PBD |
| 23 | EPS | 80 | Direção assistida elétrica |
| 24 | ST | trinta | Iniciando sistema |
| 25 | tubo de raios catódicos | dez | Sistema de entretenimento do banco traseiro |
| 26 | RADIO N ° 1 | quinze | Sistema de áudio |
| 27 | ECU-B NO.1 | dez | Sensor de direção, medidores e medidores, relógio, ECU do corpo principal, controle remoto sem fio, sistema de chave inteligente, porta traseira elétrica, visor de informações múltiplas, sistema de classificação de ocupante do passageiro dianteiro |
| 28 | CÚPULA | dez | Luzes internas, luzes pessoais, luz interna, medidores e medidores, luz do interruptor do motor, luzes de cortesia da porta |
| 29 | REBOQUE | trinta | Luzes de trailer |
| trinta | STR LOCK | vinte | Sistema de bloqueio de direção |
| 31 | EFI PRINCIPAL | 25 | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial, EFI NO.2, EFI NO.3 |
| 32 | SENTADO | quinze | Bloqueios |
| 33 | IG2 | 25 | INJ NO.1, INJ NO.2, IGN, JAUGE NO.2 |
| 34 | NÃO | quinze | Sistema de áudio |
| 35 | RR FOG | 7,5 | Sem circuito |
| 36 | DESCONGELAÇÃO | quinze | Wiper descongelador |
| 37 | G / H | dez | Escotilha de vidro, sistema de comunicação multiplex, luzes externas |
| 36 | ALT-S | 7,5 | Sistema de Carregamento |
| 39 | AM2 | 7,5 | Sistema de comunicação multiplex |
| 40 | H-LP LH HI | quinze | Farol esquerdo (farol alto) |
| 41 | H-LP RH HI | quinze | Farol direito (farol alto) |
| 42 | H-LP LH LO | quinze | Farol esquerdo (farol baixo) |
| 43 | H-LP RH LO | quinze | Farol direito (farol baixo) |
| 44 | HONK | dez | buzina |
| 45 | EFI NO.1 | dez | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial, sistema de chave inteligente |
| 46 | ETCS | dez | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial, sistema de controle eletrônico do acelerador |
| 47 | A F | vinte | Sensor de relação ar-combustível |
| 48 | NU | 7,5 | buzina |
Caixa de fusível adicional
| Não. | Último nome | Amperagem [A] | O circuito |
|---|---|---|---|
| 1 | INV-W / P | quinze | Sem circuito |
| 2 | IGCT NO.2 | 7,5 | Sem circuito |
| 3 | A / CD | dez | Sem circuito |
