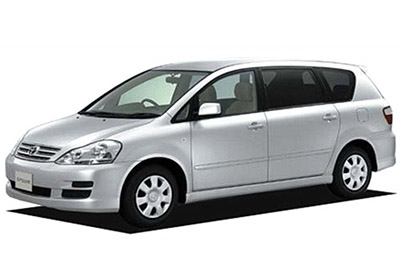

Neste artigo, consideramos a segunda geração do Toyota Avensis Verso / Toyota Ipsum / Toyota Picnic (XM20), produzida de 2001 a 2009. Aqui você encontrará os esquemas das caixas de fusíveis do Toyota Avensis Verso / Ipsum / Picnic 2001, 2002, 20003, 2004, 2005, 2006, 2007, 2008 e 2009 , obtenha informações sobre a localização dos painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relé.
Contents
Fusíveis Toyota Avensis Verso / Ipsum / Picnic Disponíveis 2001-2009
Os fusíveis do isqueiro (soquete) do Toyota Avensis Verso / Ipsum / Picnic são os fusíveis # 9 “C / LTR” ou “CIG” (isqueiro), # 15 “PWR OUTLET” (soquete) no fusível do painel e # 12 “AC INV” (Ipsum: tomada).
Fusíveis do compartimento do passageiro
Localização da caixa de fusíveis
Veículos com volante à esquerda
Veículos com volante à direita
- Caixa de Fusiveis
- Corpo da ECU
- Relé de soquete
- Relé pisca-pisca
- Relé de abertura do circuito (bomba de combustível)
- LHD: ECU TVSS
- Rádio e player com tela
- Computador chave transponder
- Relé do aquecedor traseiro (HI)
- Relé do aquecedor traseiro
- LHD: amplificador de ar condicionado (ar condicionado manual)
- Câmera de TV ECU (com sistema de navegação)
- Bloco terminal
- Relé de luz de nevoeiro dianteiro
- Motor e ECU ECT (A / T)
Motor ECU (M / T) - LHD: Relé do soprador (M2)
- LHD: Relé do soprador (M1)
- Conjunto de controle de ar condicionado (ar condicionado automático)
- Amplificador de antena
ou
RHD (até 10.2003): relé do ventilador (M2) / relé do ventilador (M1) / relé do ventilador (HI) - Conjunto do sensor de airbag
- Amplificador de chave transponder
- LHD: amplificador de aquecimento PTC (1AZ-FE)
- LHD: Relé do soprador (HI)
- RHD: relé de luz de emergência
- RHD: antivol ECU
- RHD: ECU de fechadura dupla
Diagrama da caixa de fusíveis
Anúncios publicitários
Alocação de fusíveis no habitáculo
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | IGN | dez | Sistema de airbag SRS, medidor e contadores, sistema de partida, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial, ventilador elétrico, sistema de ar condicionado, ABS, VSC, relé “FUEL HTR”, relé “IG2” |
| 2 | PORTA N ° 2 | 25 | Avensis Verso, Picnic: sistema de travamento elétrico da porta |
| 2 | ASSENTO ELÉTRICO | trinta | Ipsum: assento elétrico |
| 3 | RR HTR | dez | Aquecedor traseiro |
| 4 | FR BROUILLARD | quinze | Farol de nevoeiro dianteiro |
| cinco | AM1 | 25 | Iniciando sistema |
| 6 | ASSINAR | 7,5 | Luzes de advertência do painel de instrumentos, luzes de advertência do painel de instrumentos, transmissão controlada eletronicamente, sistema de áudio, lavadores de faróis, luz de nevoeiro dianteira, auxiliar de estacionamento TOYOTA, relógio, sistema de ar condicionado, lembrete de chave e lembrete de luz |
| 7 | SRS-IG ou AIRBAG-IG | dez | Sistema de airbag SRS |
| oito | QUARTEL GENERAL | dez | Avensis Verso, Picnic: Assento aquecido |
| oito | TEMS | dez | Ipsum: suspensão modulada eletrônica TOYOTA |
| nove | C / LTR ou CIG | quinze | Mais leve |
| dez | HTR ou HEATING | dez | Sistema de ar condicionado, sistema de carga, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial, ABS, VSC, lembrete de chave e lembrete de luz, aviso de cinto de segurança, auxílio de estacionamento TOYOTA, painel de instrumentos, desembaçador de pára-brisa traseiro |
| onze | MTR HTR | dez | Espelhos retrovisores externos aquecidos |
| 12 | ECU-ACC | 7,5 | Sistema de travamento elétrico das portas, ventiladores elétricos de refrigeração, vidros elétricos, sistema de áudio, faróis de neblina, luzes internas, luzes traseiras, luzes de estacionamento, farol |
| 13 | REP | trinta | Vidros elétricos, teto solar |
| quatorze | FILA | dez | Luzes traseiras, luzes de estacionamento, luzes de matrícula, luz de tronco, farol de nevoeiro dianteiro, farol de nevoeiro traseiro, painel de instrumentos |
| quinze | POTÊNCIA DA SAÍDA | quinze | Plugue |
| dezesseis | PRF / W | trinta | Vidros elétricos, teto solar |
| 17 | PORTA | 25 | Sistema de travamento elétrico da porta |
| 18 | LIMPADOR | 25 | Limpador e lavador dianteiro, limpador e lavador traseiro, lavador de faróis |
| dezenove | ECU-IG | 7,5 | Ventiladores de resfriamento elétricos, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial, ABS, VSC, sistema de áudio, suspensão modulada eletrônica TOYOTA, espelhos elétricos, sistema de controle automático de iluminação |
| vinte | RR DEF | vinte | Desembaciador do pára-brisa traseiro |
| 21 | MEDIDOR | 7,5 | Sistema de carga, painel de instrumentos, luz de ré, piscas e luzes de advertência de perigo, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial, ABS, sistema de travamento elétrico da porta, vidros elétricos, chave de lembrete elétrico e lembrete de luz, cinto de segurança aviso, teto deslizante, sistema de áudio, relógio, farol, sistema de controle automático de iluminação, farol de neblina, luzes traseiras, luzes de estacionamento, luzes internas, auxílio de estacionamento TOYOTA, sistema de ar condicionado de estacionamento, desembaçador de vidro traseiro |
| 22 | PARE | quinze | Luz de freio, sistema de controle de bloqueio de mudança, ABS, luz de freio montada em alto, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial, suspensão modulada eletrônica TOYOTA |
| Retransmissão | |||
| R1 | Cuspo curto (desde 10.2003: Avensis Verso, Picnic) | ||
| R2 | Aquecimento (HTR) | ||
| R3 | Desembaçador do pára-brisa traseiro (RR DEF) | ||
| R4 | Ignição (IG1) | ||
| R5 | Luz traseira (TAIL) |
Caixa de fusíveis no compartimento do motor
Localização da caixa de fusíveis
Anúncios publicitários
Diagrama da caixa de fusíveis
Alocação de fusíveis no compartimento do motor
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | CDC | trinta | Fusíveis “ECU-B”, “DOME”, “RAD NO.1” |
| 2 | IG2 | quinze | Gasolina: ventiladores elétricos de resfriamento, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial, sistema de ar condicionado |
| 2 | CARBURANT HTR | trinta | Diesel: aquecedor de combustível |
| 3 | HONK | dez | buzina |
| 4 | SENTADO | dez | Luz intermitente de advertência de perigo |
| cinco | EFI | quinze | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial, sistema de ar condicionado, ventiladores elétricos de resfriamento |
| 6 | ETCS | dez | Avensis Verso, Picnic (até 10.2003): Sistema de controle eletrônico do acelerador Ipsum (desde 10.2003): Sistema de controle eletrônico do acelerador |
| 6 | A F | quinze | Avensis Verso, Picnic (desde 10.2003): Sensor de relação ar / combustível |
| 7 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| oito | ALT-S | 7,5 | Avensis Verso, Picnic: sistema de carregamento |
| oito | FR DEF | quinze | Ipsum (desde 10.2003): descongelador do limpador |
| nove | DIRETOR | cinquenta | Relais “HEAD” (fusíveis “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD RH UPR”) |
| dez | AM2 | trinta | Chave de ignição |
| onze | RR CLR | trinta | Sistema de ar condicionado traseiro |
| 12 | CHEF LP CLN | trinta | Avensis Verso, Picnic: limpador de faróis |
| 12 | AC INV | quinze | Ipsum: Tomada de energia |
| 13 | RR FOG | 7,5 | Farol de neblina |
| quatorze | ABS N ° 1 | 40 | Avensis Verso, Picnic: exceto VSC (até 10.2003): ABS desde 10.2003: ABS, VSC Ipsum: ABS, VSC |
| quatorze | ABS N ° 1 | cinquenta | Avensis Verso, Picnic: VSC (até 10.2003): ABS, VSC |
| quinze | ABS NO.2 | trinta | Avensis Verso, Picnic (até 10.2003): ABS, VSC Ipsum: exceto VSC (desde 10.2003): ABS |
| quinze | ABS NO.2 | 40 | Avensis Verso, Picnic (desde 10.2003): ABS, VSC Ipsum: até 10.2003: ABS ou VSC: ABS, VSC |
| dezesseis | CDS | trinta | Gasolina: ventiladores elétricos de resfriamento |
| dezesseis | CDS | 40 | Diesel: ventiladores elétricos de resfriamento |
| 17 | RDI | trinta | Gasolina: ventiladores elétricos de resfriamento |
| 17 | RDI | 40 | Diesel: ventiladores elétricos de resfriamento |
| 18 | APOIO, SUPORTE | cinquenta | Sistema de ar condicionado / aquecimento |
| dezenove | TUDO | 140 | Relais “RR DEF” (fusíveis “RR DEF”, “MIR HTR”) Relais “TAIL” (fusíveis “TAIL”, “PANEL”), relais “IGl” (“ECU-IG”, “GAUGE”, “HTR” , “SEAT HTR”, “SRS-IG”, “WIPER”), “PWR”, “RR HTR”, “DOOR”, “DOOR N0.2”, “FR FOG”, “PWR OUTLET ‘,” STOP ” , Fusíveis “AM1” |
| vinte | HR UPR HEAD | quinze | Farol direito (farol alto), painel de instrumentos |
| 21 | CABEÇA LH UPR | quinze | Farol esquerdo (farol alto) |
| 22 | HEAD RH LWR | quinze | Farol esquerdo (farol baixo), controle do nível do feixe do farol |
| 23 | HEAD LH LWR | quinze | Farol direito (farol baixo) |
| 24 | RAD N ° 1 | quinze | Sistema de áudio |
| 25 | ECU-B | 7,5 | Sistema de carga, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial, ABS, suspensão modulada eletrônica TOYOTA, sistema de travamento elétrico da porta, vidros elétricos, lembrete de chave e lembrete de luz, aviso de segurança do cinto de segurança, sistema de áudio, relógio, instrumento cluster, farol, sistema de controle automático de iluminação, farol de nevoeiro, luzes traseiras, luzes de estacionamento, luzes internas, auxílio de estacionamento TOYOTA, sistema de ar condicionado, desembaçador de vidro traseiro |
| 26 | CÚPULA | dez | Iluminação interna, iluminação pessoal, iluminação para os pés, iluminação de cortesia de portas, iluminação de porta-malas, iluminação de toucador |
| Retransmissão | |||
| R1 | Farol (HEAD) | ||
| R2 | Avensis Verso, Picnic: (DIMMER) Ipsum (desde 10.2003): FR DEF |
||
| R3 | Gasolina: Ignição (IG2) Diesel: Aquecedor de combustível (FUEL HTR) |
||
| R4 | buzina | ||
| R5 | Ventilador de resfriamento elétrico (VENTILADOR NO.2) | ||
| R6 | Ventilador de resfriamento elétrico (VENTILADOR NO.1) | ||
| R7 | Ventilador de resfriamento elétrico (VENTILADOR NO.3) | ||
| R8 | Unidade de controle do motor (EFI) |
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | ST | 7,5 | Sistema de partida, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial |
| 2 | – | – | – |
| Retransmissão | |||
| R1 | Starter (ST) | ||
| R2 | 1CD-FTV: Unidade de controle do motor (EDU) 1AZ-FE (desde 10.2003): Sensor de relação ar / combustível (A / F) |
||
| R3 | Embreagem do compressor de ar condicionado (MG / C) |
Anúncios publicitários
Caixa de retransmissão
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | HTR SUB 3 | cinquenta | Aquecedor elétrico |
| 2 | HTR SUB 1 | cinquenta | Aquecedor elétrico |
| 3 | HTR SUB 2 | cinquenta | Aquecedor elétrico |
| Retransmissão | |||
| R1 | Aquecimento elétrico (HTR SUB 1) | ||
| R2 | Aquecimento elétrico (HTR SUB 2) | ||
| R3 | Aquecimento elétrico (HTR SUB 3) |
Caixa de relé ABS
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | – | – | – |
| Retransmissão | |||
| R1 | – | ||
| R2 | ABS CUT | ||
| R3 | ABS MTR |
