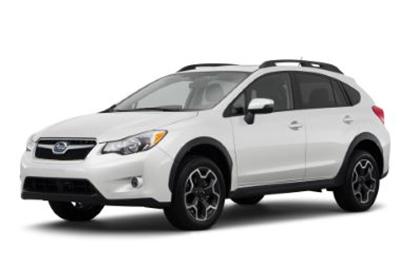

Neste artigo consideramos a primeira geração do Subaru XV Crosstrek, produzido de 2011 a 2017. Aqui você encontrará os diagramas da caixa de fusíveis do Subaru XV Crosstrek 2011, 2012, 2013, 2014, 2015, 2016 e 2017 , obtenha informações sobre a localização dos painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (disposição dos fusíveis).
Contents
Arranjo de fusíveis Subaru Crosstrek / XV 2011-2017
Os fusíveis para o acendedor de cigarros (tomada) do Subaru XV Crosstrek são os fusíveis # 13 (tomada de acessórios – console central, AC 110 V – se instalado) e # 20 (tomada de força para acessórios – painel de instrumentos) na caixa de fusíveis do painel de instrumentos .
Localização da caixa de fusíveis
Painel
A caixa de fusíveis está localizada no painel, atrás da tampa do lado do motorista.
Compartimento do motor
Diagramas de caixa de fusíveis
Anúncios publicitários
2011, 2012, 2013, 2014, 2015
Painel
Alocação de fusíveis para o painel de instrumentos (2011-2015)
| Não. | Amperagem | O circuito |
|---|---|---|
| 1 | 20A | Conector de engate de reboque |
| 2 | Vazio | |
| 3 | 15A | Fechadura da porta |
| 4 | 10A | Relé de degelo do limpador dianteiro |
| cinco | 10A | Contador de combinação, relógio |
| 6 | 7,5A | Espelhos com controle remoto, relé de aquecimento do assento |
| 7 | 15A | Medidor de combinação, unidade integrada |
| oito | 15A | Luz de freio |
| nove | 15A | Descongelador do limpador dianteiro |
| dez | 7,5A | Fonte de alimentação (bateria) |
| onze | 7,5A | Unidade piscante |
| 12 | 15A | ECU de transmissão, ECU do motor, ECU integrado |
| 13 | 20A | Tomada para acessórios (console central), AC 110V (se instalado) |
| quatorze | 15A | Luz de estacionamento, luz traseira, luz traseira combinada |
| quinze | 10A | Luz de bagagem, relógio |
| dezesseis | 7,5A | Iluminação |
| 17 | 15A | Assentos aquecidos |
| 18 | 10A | Luz reversa |
| dezenove | 7,5A | (Poupar) |
| vinte | 10A | Tomada para acessórios (painel) |
| 21 | 7,5A | Iniciador de revezamento |
| 22 | 10A | Ar condicionado, bobina do relé do desembaçador do vidro traseiro |
| 23 | Vazio | |
| 24 | 10A | Unidade de áudio, relógio |
| 25 | 15A | Sistema de airbag SRS |
| 26 | 7,5A | Relé da janela de alimentação, relé do ventilador principal do radiador |
| 27 | 15A | Fã |
| 28 | 15A | Fã |
| 29 | 15A | Luz de névoa |
| trinta | Vazio | |
| 31 | 7,5A | Unidade de ar condicionado automática, unidade integrada |
| 32 | 7,5A | Interruptor de embreagem, unidade de controle de bloqueio de direção |
| 33 | 7,5A | Unidade de controle de dinâmica do veículo |
Anúncios publicitários
Compartimento do motor
Alocação de fusíveis no compartimento do motor (2011-2015)
| Não. | Amperagem | O circuito |
|---|---|---|
| 1 | 30A | Unidade ABS, unidade de controle de dinâmica do veículo |
| 2 | 25A | Ventilador principal (ventilador de refrigeração) |
| 3 | 25A | Ventilador secundário (ventilador de refrigeração) |
| 4 | Vazio | |
| cinco | Vazio | |
| 6 | 30A | Farol (farol baixo) |
| 7 | 15A | Farol (farol alto) |
| oito | 20A | Cópia de segurança |
| nove | 15A | buzina |
| dez | 25A | Desembaciador do vidro traseiro, espelho aquecido |
| onze | 15A | Bomba de combustivel |
| 12 | 20A | Unidade de controle de transmissão automática |
| 13 | 7,5A | Unidade de controle do motor |
| quatorze | 15A | Sinais de direção e luzes de perigo |
| quinze | 15A | Tail and light relay |
| dezesseis | 7,5A | Alternador |
| 17 | Vazio | |
| 18 | Vazio | |
| dezenove | 15A | Farol (médios – direita) |
| vinte | 15A | Farol (farol baixo – esquerda) |
2016, 2017
Anúncios publicitários
Painel
Atribuição de fusíveis no painel de instrumentos (2016, 2017)
| Não. | Amperagem | O circuito |
|---|---|---|
| 1 | 20A | Conector de engate de reboque |
| 2 | 15A | – |
| 3 | 15A | Fechadura da porta |
| 4 | 10A | Relé de degelo do limpador dianteiro |
| cinco | 10A | Contador de combinação, relógio |
| 6 | 7,5A | Espelhos com controle remoto, relé de aquecimento do assento |
| 7 | 15A | Medidor de combinação, unidade integrada |
| oito | 10A | Luz de freio |
| nove | 15A | Descongelador do limpador dianteiro |
| dez | 7,5A | Fonte de alimentação (bateria) |
| onze | 7,5A | Unidade piscante |
| 12 | 15A | ECU de transmissão, ECU do motor, ECU integrado |
| 13 | 20A | Tomada para acessórios (console central), AC 110V (se instalado) |
| quatorze | 15A | Luz de estacionamento, luz traseira, luz traseira combinada |
| quinze | 10A | Luz de bagagem, relógio |
| dezesseis | 7,5A | Iluminação |
| 17 | 15A | Assentos aquecidos |
| 18 | 10A | Luz reversa |
| dezenove | 7,5A | Relé da janela de alimentação, relé do ventilador principal do radiador |
| vinte | 10A | Tomada para acessórios (painel) |
| 21 | 10A | Iniciador de revezamento |
| 22 | 7,5A | Ar condicionado, bobina do relé do desembaçador do vidro traseiro |
| 23 | Vazio | |
| 24 | 10A | Unidade de áudio, relógio |
| 25 | 15A | Sistema de airbag SRS |
| 26 | Vazio | |
| 27 | 15A | Fã |
| 28 | 15A | Fã |
| 29 | 15A | Luz de névoa |
| trinta | Vazio | |
| 31 | 7,5A | Unidade de ar condicionado automática, unidade integrada |
| 32 | 7,5A | Interruptor de embreagem, unidade de controle de bloqueio de direção |
| 33 | 7,5A | Unidade de controle de dinâmica do veículo |
Anúncios publicitários
Compartimento do motor
Alocação de fusíveis no compartimento do motor (2016, 2017)
| Não. | Amperagem | O circuito |
|---|---|---|
| 1 | 30A | Unidade ABS, unidade de controle de dinâmica do veículo |
| 2 | 25A | Ventilador principal (ventilador de refrigeração) |
| 3 | 25A | Ventilador secundário (ventilador de refrigeração) |
| 4 | Vazio | |
| cinco | Vazio | |
| 6 | 30A | Farol (farol baixo) |
| 7 | 15A | Farol (farol alto) |
| oito | 20A | Cópia de segurança |
| nove | 15A | buzina |
| dez | 25A | Desembaciador do vidro traseiro, espelho aquecido |
| onze | 15A | Bomba de combustivel |
| 12 | 20A | Unidade de controle de transmissão continuamente variável |
| 13 | 7,5A | Unidade de controle do motor |
| quatorze | 15A | Sinais de direção e luzes de perigo |
| quinze | 15A | Tail and light relay |
| dezesseis | 7,5A | Alternador |
| 17 | Vazio | |
| 18 | 10A | Telemática |
| dezenove | 15A | Farol (médios – direita) |
| vinte | 15A | Farol (farol baixo – esquerda) |
