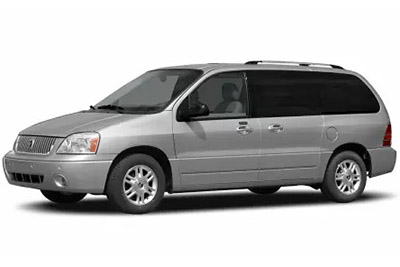

O Mercury Monterey MPV foi produzido de 2004 a 2007. Aqui você encontrará esquemas das caixas de fusíveis Mercury Monterey de 2004, 2005, 2006 e 2007 , informações sobre a localização dos painéis de fusíveis dentro do carro e a atribuição de cada fusível (disposição de fusíveis) e relés.
Contents
Layout do fusível Mercury Monterey 2004-2007
Os fusíveis do isqueiro Mercury Monterey (tomada elétrica) são os fusíveis nº 57 (2004: acendedor de cigarros), nº 61 (2004: tomada da 3ª fileira), nº 63 (2005-2007: tomada do painel de instrumentos, acendedor de cigarros) e nº 66 ( 2005-2007: soquete do assento da 2ª fila, soquete da 3ª fila) na caixa de fusíveis do compartimento do motor.
Caixa de fusíveis do painel
Localização da caixa de fusíveis
O painel de fusíveis está localizado abaixo e à esquerda do volante, próximo ao pedal do freio.
Diagrama da caixa de fusíveis
Alocação de fusíveis no habitáculo
| Não. | Componentes protegidos | Amplificador |
|---|---|---|
| 3 | Motor do limpador dianteiro ligado | dez |
| 4 | Fonte de alimentação B + para espelhos retrovisores | cinco |
| cinco | Fonte de alimentação para janela de ventilação / fonte de alimentação de rádio | vinte |
| 6 | Iluminação do interruptor da porta do motorista / iluminação do interruptor da porta do passageiro | cinco |
| 7 | Limpa-vidros traseiro ligado | dez |
| oito | Fonte de alimentação B + de cluster / controle eletrônico automático de temperatura (EATC), DVD | dez |
| nove | Fonte de alimentação de LED do sistema passivo anti-roubo (PATS) | dez |
| dez | Rádio Auxiliar | cinco |
| onze | Sistema auxiliar de A / C / Módulo da porta traseira elétrica / Módulo de porta deslizante elétrica esquerda e direita / Conector de link de dados (DLC) / Energia do relógio B + | cinco |
| 12 | Intertravamento de mudança de freio (BSI) Potência de funcionamento, sistema de controle de clima Potência de funcionamento | cinco |
| 13 | Bússola / Banco do motorista aquecido / Bancos do passageiro aquecidos / Sistema de detecção de marcha-atrás / Módulo da porta traseira elétrica / Porta deslizante elétrica | cinco |
| quatorze | Caixa de fusíveis sob o capô Fonte de alimentação ligada, ventilador frontal Fonte de alimentação ligada | cinco |
| quinze | Interruptor de freio liga-desliga (BOO) B + | dez |
| dezesseis | Ângulo de direção / Cluster / Muting das portas deslizantes elétricas e da porta traseira controlada eletricamente LED / espelho retrovisor eletrocromático Run / Start / Sistema de monitoramento da pressão dos pneus | cinco |
| 17 | Módulo de Controle de Restrição (RCM) / Indicador de Desativação do Airbag do Passageiro (PADI) / Sistema de Detecção do Ocupante do Passageiro (PODS) Run / Start | dez |
| 18 | Módulo do Sistema de Frenagem Antibloqueio (ABS) / Interruptor de pressão de freio / Controle de velocidade Executar / Iniciar | dez |
| dezenove | PATS / Cluster / LEDs de airbag / Módulo de controle do trem de força (PCM) Funcionamento / partida do relé | cinco |
| vinte | Força inicial da porta traseira, força inicial do rádio | dez |
| 21 | Fonte de alimentação do relé de partida INICIAR | dez |
| Retransmissão | ||
| 1 | Relé de temporização acessório 1 | |
| 2 | Relé de temporização acessório 2 |
Caixa de fusíveis do compartimento do motor
Localização da caixa de fusíveis
A caixa de fusíveis está localizada no compartimento do motor (lado do motorista), sob o capô
Diagrama da caixa de fusíveis
anúncios vertisements
Atribuição de fusíveis e relés no compartimento do motor
| Não. | Componentes protegidos | Amplificador |
|---|---|---|
| 1 | Não usado | – |
| 2 | Ventilador de resfriamento direito | trinta |
| 3 | Ventilador de resfriamento esquerdo | trinta |
| 4 | Solenóide de partida | trinta |
| cinco | Porta deslizante elétrica direita | trinta |
| 6 | Acessório SJB # 2 (janela elétrica do motorista) | trinta |
| 7 | Motor auxiliar do soprador | trinta |
| oito | Sistema de travagem antibloqueio (ABS) # 2 (potência da bobina) | 40 |
| nove | Porta traseira elétrica | trinta |
| dez | Acessório SJB # 1 (janela do passageiro, rádio, janelas de ventilação) | trinta |
| onze | Assento elétrico esquerdo / assento aquecido | trinta |
| 12 | ABS # 1 (motor da bomba) | 40 |
| 13 | Descongelador traseiro | 40 |
| quatorze | Motor do ventilador do sistema de ar condicionado frontal | trinta |
| quinze | Assento elétrico direito / assento aquecido | trinta |
| dezesseis | Porta deslizante elétrica esquerda | trinta |
| 40 | Motor # 1 (bobina de relé A / C, IMRC, sensores HEGO, sangramento do canister, módulo de transmissão, ventilação do canister (2004-2005)) | quinze |
| 41 | buzina | 25 |
| 42 | embreagem de ar condicionado | dez |
| 43 | Motor # 2 (Relé do Ventilador de Resfriamento, Injetores, PCM, Sensor MAF, IAC, Bobina de Ignição, ESM) | quinze |
| 44 | PCV Aquecido | dez |
| 45 | Luzes vermelhas | quinze |
| 46 | Sinais de freio / direção do trailer | vinte |
| 47 | Bomba de combustível, interruptor de parada da bomba de combustível | quinze |
| 48 | Faróis de nevoeiro | quinze |
| 49 | PCM KAP, evento Canister (2006-2007) | dez |
| cinquenta | Alternador | dez |
| 51 | Pedais ajustáveis (sem memória) ou módulo de memória | dez |
| 52 | Luzes de estacionamento de reboque | vinte |
| 53 | Espelhos aquecidos | dez |
| 54 | Motor do limpador dianteiro | trinta |
| 55 | Motor do limpador traseiro | 25 |
| 56 | Rádio de alta qualidade | trinta |
| 57 | 2004: Isqueiro | vinte |
| 58 | SJB # 1 – Luz central de alta parada (CHMSL), luzes da matrícula, OBD II, luz cúpula, portas auxiliares, luzes do interruptor (poderes F-8, F-9, F-10nd F-ll) | trinta |
| 59 | Rádio (sem sobretaxa) | vinte |
| 60 | SJB # 4 – Luzes de marcha atrás, alarme anti-roubo (2004), fechaduras de portas | trinta |
| 61 | 2004: soquete da 3ª linha | vinte |
| 62 | SJB # 3 – Luzes do lado direito / auxiliares, médios direitos, luzes de pisca-pisca / estacionamento dianteiro esquerdo, luzes de estacionamento / parar / pisca traseiras esquerdas, luzes de cortesia do painel, luzes laterais, espelho esquerdo, relógio, grupo de funções, centro de mensagens (SJB F-15), Luz do interruptor para: console do teto, DVD / sistema de controle de temperatura traseiro, iluminação do interruptor do farol, Iluminação do controle do clima | trinta |
| 63 | Tomada de alimentação no painel, isqueiro (2005-2007) | vinte |
| 64 | Chave de ignição n ° 1 fonte de alimentação | vinte |
| 65 | SJB # 2 – Luzes de mudança de direção / auxiliares à esquerda, médios esquerdos, luzes de pisca-pisca / estacionamento dianteiro direito, luzes de pisca-pisca / parar / piscar traseiro direito, luzes Puddle, piscas, palas de sol, 2ª e 3ª filas de luzes, lâmpada de carga, Indicador de degelo | trinta |
| 66 | Tomada elétrica para assento de 2ª fila, tomada elétrica para 3ª fila (2005-2007) | vinte |
| 67 | Chave de ignição n ° 2 fonte de alimentação | vinte |
| 70 | Não usado | – |
| 71 | Não usado | – |
| 72 | Não usado | – |
| 73 | Não usado | – |
| 74 | Não usado | – |
| Retransmissão | ||
| vinte | Força do módulo de controle do trem de força (PCM) | |
| 21 | buzina | |
| 22 | embreagem de ar condicionado | |
| 23 | Luzes vermelhas | |
| 24 | Entrada | |
| 25 | Bomba de combustivel | |
| 26 | Faróis de nevoeiro | |
| 27 | Não usado | |
| 28 | Ventilador auxiliar | |
| 29 | Luzes de estacionamento para reboques | |
| trinta | Luzes / indicadores de freio do trailer esquerdo | |
| 31 | Trailer direito / luzes de mudança de direção | |
| 32 | Descongelador traseiro | |
| Diodos | ||
| 75 | PCM | |
| 76 | embreagem de ar condicionado |
anúncios vertisements
Caixa de relé auxiliar (ventiladores de refrigeração)
A caixa de relé está localizada no compartimento do motor próximo ao radiador.
Caixa de relé auxiliar
| Não. | Componentes protegidos | Amplificador |
|---|---|---|
| 6 | Motor direito do ventilador de resfriamento (veículos com pacote de reboque apenas) | 40 |
| 7 | Disjuntor de ventoinha de resfriamento de baixa velocidade (veículos com pacote de reboque apenas) | quinze |
| oito | Motor do ventilador de resfriamento esquerdo (veículos com pacote de reboque) | 40 |
| oito | Disjuntor de ventoinha de resfriamento de baixa velocidade (veículos sem pacote de reboque) | dez |
| Retransmissão | ||
| 1 | Relé do ventilador de resfriamento nº 1 ou nº 4 | |
| 2 | Relé da ventoinha de refrigeração # 2 ou # 5 | |
| 3 | Relé do ventilador de refrigeração # 3 | |
| 4 | Relé do ventilador de resfriamento nº 4 ou nº 1 | |
| cinco | Relé da ventoinha de refrigeração # 5 ou # 2 |
