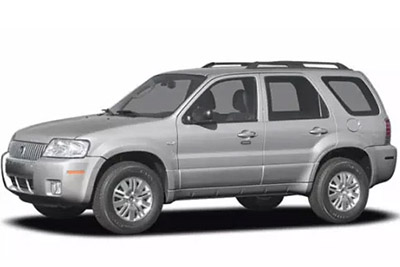

Neste artigo, consideramos a primeira geração do Mercury Mariner, produzida de 2004 a 2007. Aqui você encontrará esquemas das caixas de fusíveis Mercury Mariner 2005, 2006 e 2007 , informações sobre a localização dos painéis de fusíveis no interior do carro e informações sobre a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Disposição do fusível Mercury Mariner 2005-2007
Os fusíveis do isqueiro Mercury Mariner (tomada elétrica) são o fusível nº 24 (isqueiro) na caixa de fusíveis do compartimento do passageiro e o fusível nº 12 ( tomada elétrica) na caixa do compartimento do motor.
Caixa de fusíveis interna
Localização da caixa de fusíveis
A caixa de fusíveis está localizada no lado do passageiro do console central, atrás da tampa.
Diagrama da caixa de fusíveis
Alocação de fusíveis no habitáculo
| Não. | Componentes protegidos | Amplificador |
|---|---|---|
| 1 | Luzes de estacionamento de reboque | quinze |
| 2 | Não usado | – |
| 3 | Luzes de estacionamento dianteiras e traseiras | quinze |
| 4 | Chave de ignição | dez |
| cinco | Módulo de controle do trem de força (relé PCM), relé da bomba de combustível, relé do ventilador principal, relé 2 do ventilador de alta / baixa velocidade, módulo PATS | 2 |
| 6 | Center High Stop Light (CHMSL), Stop Lights, PCM, Sistema Antibloqueio de Frenagem (ABS), Controle de Velocidade, Freio On / Off Switch | quinze |
| 7 | Conjunto de instrumentos, conector de diagnóstico, interruptor de espelho elétrico, rádio | dez |
| oito | 2007: ventilação do cartucho | cinco |
| nove | Fechaduras elétricas, assentos elétricos | trinta |
| dez | Espelhos aquecidos | quinze |
| onze | Teto de abrir, espelho retrovisor eletrocromático, bússola | quinze |
| 12 | Rádio | cinco |
| 13 | Não usado | – |
| quatorze | Não usado | – |
| quinze | Janelas eletricas | trinta |
| dezesseis | Subwoofer | quinze |
| 17 | Faróis | quinze |
| 18 | 4×4 | dez |
| dezenove | Não usado | – |
| vinte | buzina | quinze |
| 21 | 2005-2006: Motor do limpador traseiro, limpador de pára-brisa traseiro 2007: Motor do limpador traseiro, limpador de pára-brisa traseiro |
10 15 |
| 22 | Conjunto de instrumentos | dez |
| 23 | Não usado | – |
| 24 | Mais leve | vinte |
| 25 | Motor do limpador dianteiro, lavador de pára-brisa dianteiro | vinte |
| 26 | Interruptor de modo do sistema de ar condicionado | cinco |
| 27 | Ventilador do cartucho (2005-2006), interruptor de cancelamento do controle de velocidade | cinco |
| 28 | Conjunto de instrumentos | dez |
| 29 | Assistência de estacionamento reverso | dez |
| trinta | Não usado | – |
| 31 | Não usado | – |
| 32 | Frein-Transmission Shift Lock | dez |
| 33 | Módulo de airbag, luz indicadora de desativação do airbag do passageiro (PAD), sensor de classificação do ocupante (OCS) | quinze |
| 34 | Módulo ABS, Evac e Enchimento, controle de velocidade | cinco |
| 35 | Módulo de assento aquecido, 4WD | cinco |
Caixa de fusíveis do compartimento do motor
Localização da caixa de fusíveis
A caixa de fusíveis está localizada no compartimento do motor (lado do motorista).
anúncios vertisements
Diagrama da caixa de fusíveis
Atribuição de fusíveis e relés no compartimento do motor
| Não. | Componentes protegidos | Amplificador |
|---|---|---|
| 1 | Não usado | – |
| 2 | Potência do farol | 25 |
| 3 | Máximos, indicadores de direção, iluminação interna, potência do farol | 25 |
| 4 | Poder de sustentação da vida (KA PWR) | cinco |
| cinco | Sensores de oxigênio do gás de exaustão aquecido (HEGO) | quinze |
| 6 | Bomba de combustivel | vinte |
| 7 | RUN / ACC relay – espelho retrovisor eletrocromático, isqueiro, limpa-vidros dianteiro e traseiro, bússola | 40 |
| oito | Módulo de controle do trem de força (PCM), injetores e bobina | trinta |
| nove | Alternador | quinze |
| dez | Assentos aquecidos | trinta |
| onze | PCM | dez |
| 12 | Power Point | vinte |
| 13 | Faróis de nevoeiro | vinte |
| quatorze | Embreagem de ar condicionado, relé de ar condicionado | quinze |
| quinze | Solenóide do Sistema Antibloqueio de Frenagem (ABS) | trinta |
| dezesseis | Painel de fusíveis I / P (RUN / START) | 25 |
| 17 | Ignição (principal) | cinquenta |
| 18 | Ventoinha do motor | 40 |
| dezenove | Relé de temporização acessório – Subwoofer e 4WD, farol baixo | 40 |
| vinte | abdômen | 60 |
| 21 | Buzina, CHMSL, Cluster, travas elétricas e assentos elétricos | 40 |
| 22 | Fã | 40 (2,3L) 50 (3,0L) |
| 23 | Descongelador traseiro, relé da luz de estacionamento | 40 |
| 24 | Ventilador de alta / baixa velocidade | 40 (2,3L) 50 (3,0L) |
| 25 | Shunter | – |
| Retransmissão | ||
| R2 | PCM | |
| R3 | Bomba de combustivel | |
| R4 | Fã | |
| R5 | Ventilador de alta / baixa velocidade 1 | |
| R6 | Ventoinha do motor | |
| R7 | Entrada | |
| R8 | Velocidade alta / baixa do ventilador 2 | |
| R9 | Faróis de nevoeiro | |
| R10 | A / C | |
| Diodos | ||
| D1 | Não usado | |
| D2 | Diodo A / C |
