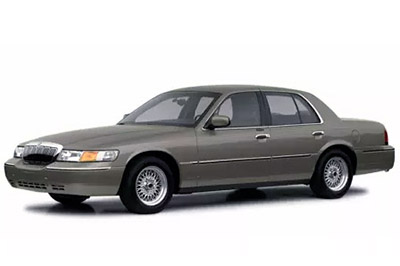

Neste artigo, consideramos a terceira geração do Mercury Grand Marquis, produzida de 1998 a 2002. Aqui você encontrará os esquemas das caixas de fusíveis do Mercury Grand Marquis 1998, 1999, 2000, 2001 e 2002 , obter informações sobre a localização dos painéis de fusíveis. dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Layout do fusível Mercury Grand Marquis 1998-2002
Os fusíveis do isqueiro (tomada) do Mercury Grand Marquis são os fusíveis # 16 (1998-2000: isqueiro, tomada auxiliar), # 19 (2001-2002: tomada auxiliar), # 25 (2001-2002 : Tomada pontual, isqueiro) na caixa de fusíveis do painel.
Caixa de fusíveis do painel
Localização da caixa de fusíveis
A caixa de fusíveis está localizada no lado esquerdo do painel.
Esquema da caixa de fusíveis (1998-2000)
Alocação de fusíveis para o painel de instrumentos (1998-2000)
| Não. | Componentes protegidos | Amplificador |
|---|---|---|
| 1 | 1998: Luzes de advertência de perigo, luzes de parada 1999-2000: interruptor de posição do pedal de freio (BPP), controle de velocidade, interruptor multifuncional |
quinze |
| 2 | Módulo de controle do limpador, motor do limpador | trinta |
| 3 | Não usado | – |
| 4 | Módulo de controle de luz, interruptor de luz principal (1999-2000), dimmer de farol (1998) | quinze |
| cinco | Luzes de marcha-atrás, Direção Assistida Variável (VAPS), piscas, suspensão a ar, luzes diurnas, espelho eletrônico diurno / noturno, Bloqueio de marcha, EATC, aviso sonoro de velocidade (1999-2000) | quinze |
| 6 | Controle de velocidade, interruptor de luz principal, dimmer de farol (1998), módulo de controle de luz, relógio | quinze |
| 7 | Módulo de controle do trem de força (PCM), diodo de energia, bobinas de ignição | 25 |
| oito | Módulo de controle de iluminação, espelhos elétricos, entrada remota sem chave, memória de relógio, memória de rádio, controle eletrônico automático de temperatura (EATC), bancos elétricos (1998), vidros elétricos, SecuriLock, PATS (1999-2000) | quinze |
| nove | Motor do ventilador, interruptor de modo de aquecimento A / C | trinta |
| dez | Módulo de airbag | dez |
| onze | Rádio | cinco |
| 12 | Disjuntor: módulo de controle de luz, flash-to-pass, interruptor de luz principal | 18 |
| 13 | Módulo de airbag (1998), luzes de advertência, medidores e medidores de grupos analógicos, transmissão automática eletrônica, módulo de controle de luz, unidade de controle frontal (1998) | quinze |
| quatorze | Disjuntor: Controle de janela / fechadura, Módulo da porta do motorista, One Touch Down | vinte |
| quinze | Freios antibloqueio, indicador de carga (1998), painel de instrumentos (1999-2000), interruptor de controle de transmissão (1999-2000) | dez |
| dezesseis | Isqueiro, relé intermitente de emergência (1998), tomada auxiliar (2000) | vinte |
| 17 | Espelhos elétricos (1998), Descongelamento traseiro | dez |
| 18 | Módulo de airbag, painel de instrumento digital (1998) | dez |
anúncios vertisements
Esquema da caixa de fusíveis (2001-2002)
Alocação de fusíveis para o painel de instrumentos (2001-2002)
| Não. | Componentes protegidos | Amplificador |
|---|---|---|
| 1 | Não usado | – |
| 2 | Não usado | – |
| 3 | Não usado | |
| 4 | Sacos infláveis | dez |
| cinco | Não usado | – |
| 6 | Conjunto de instrumentos, módulo de luz de advertência, interruptor de controle de transmissão, módulo de controle de luz (LCM) | quinze |
| 7 | Não usado | – |
| oito | Módulo de controle do trem de força (PCM) Relé de alimentação, plugues bobina, capacitor de ruído de rádio, sistema antifurto passivo (PATS) | 25 |
| nove | Não usado | – |
| dez | Descongelamento do vidro traseiro | dez |
| onze | Não usado | – |
| 12 | Não usado | – |
| 13 | Rádio | cinco |
| quatorze | Interruptor de controle de tração, freios antibloqueio (ABS), painel de instrumentos | dez |
| quinze | Servo de controle de velocidade, luz do interruptor principal, módulo de controle de luz (LCM), relógio | quinze |
| dezesseis | Luzes de ré, indicadores, bloqueio de câmbio, módulo DRL, direção EVO, espelho eletrônico diurno / noturno | quinze |
| 17 | Motor do limpador, módulo de controle do limpador | trinta |
| 18 | Motor do ventilador do aquecedor | trinta |
| dezenove | Tomada auxiliar | vinte |
| vinte | Não usado | – |
| 21 | Interruptor multifuncional, módulo de controle de iluminação (LCM), indicador do sistema antifurto passivo (PATS), luzes de estacionamento, iluminação do painel | quinze |
| 22 | Servo de controle de velocidade, luzes de advertência de perigo | quinze |
| 23 | Janelas elétricas / travas de portas, PATS, espelhos retrovisores externos, módulo EATC, painel de instrumentos, relógio, módulo de controle de luz (LCM), luzes internas | quinze |
| 24 | Farol baixo esquerdo | dez |
| 25 | Power Point, isqueiro | vinte |
| 26 | Faróis baixos à direita | dez |
| 27 | Módulo de controle de luz (LCM), interruptor de luz principal, luzes de curva, sensor de pressão do tanque de combustível | 25 |
| 28 | Janelas eletricas | vinte |
| 29 | Não usado | – |
| trinta | Não usado | – |
| 31 | Não usado | – |
| 32 | Valores ABS | vinte |
Caixa de fusíveis do compartimento do motor
Localização da caixa de fusíveis
A caixa de distribuição de força está localizada no compartimento do motor (lado do passageiro).
anúncios vertisements
Diagrama da caixa de fusíveis
Atribuição de fusíveis e relés na caixa de distribuição elétrica
| Não. | Componentes protegidos | Amplificador |
|---|---|---|
| 1 | Relé da bomba elétrica de combustível | vinte |
| 2 | Gerador, relé de partida, fusíveis 15, 18 | trinta |
| 3 | Rádio, trocador de CD, amplificador de subwoofer | 25 |
| 4 | Não usado | – |
| cinco | Relé da buzina | quinze |
| 6 | Módulo DRL | vinte |
| 7 | Disjuntor: fechaduras elétricas, bancos elétricos, abertura da tampa do porta-malas | vinte |
| oito | Sistema de suspensão a ar | trinta |
| nove | Fusíveis 5, 9 | cinquenta |
| dez | Fusíveis 1, 2, 6, 7, 10, 11, 13 e disjuntor 14 | cinquenta |
| onze | 1998-2000: Fusíveis 4, 8, 16 e disjuntor 12 | 40 |
| onze | 2001-2002: Fusíveis 4, 8, 16 e disjuntor 12 | cinquenta |
| 12 | PCM, relés de energia PCM | trinta |
| 13 | Relé do ventilador de resfriamento de alta velocidade | cinquenta |
| quatorze | Relé do descongelador da janela traseira, fusível 17 | 40 |
| quinze | 1998-2000: Módulo de freio antitravamento | cinquenta |
| quinze | 2001-2002: Módulo de freio antitravamento | 40 |
| dezesseis | Não usado | – |
| 17 | Relé do ventilador de refrigeração (disjuntor) | trinta |
| Retransmissão | ||
| R1 | Relé de degelo traseiro | |
| R2 | Relé da buzina | |
| R3 | Relé do ventilador de refrigeração | |
| R4 | Relé da bomba de suspensão a ar |
Caixa de retransmissão adicional
Este bloco de relé está localizado no para-lama esquerdo, conectado ao tanque de vácuo
| Não. | Retransmissão |
|---|---|
| R1 | Corte WOT A / C |
| R2 | Bomba de combustivel |
| R3 | Poder PCM |
| 1 | Potência PCM (diodo) |
