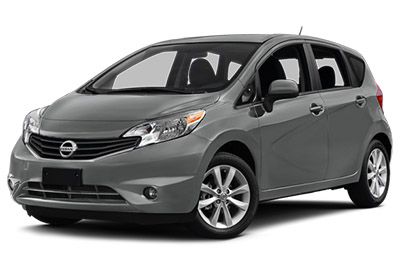

Neste artigo consideramos a segunda geração do Nissan Versa Note (E12), produzida de 2013 a 2019. Aqui você encontrará os esquemas das caixas de fusíveis do Nissan Versa Note 2013, 2014, 2015, 2016, 2017 e 2018 , obtenha informações sobre a localização dos painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relé.
Contents
Layout do fusível Nissan Versa Nota / Nota 2013-2019
O fusível do isqueiro (tomada) do Nissan Versa Note / Note é o fusível # 15 na caixa de fusíveis do painel.
Localização da caixa de fusíveis
Compartimento do passageiro
A caixa de fusíveis está localizada no painel do motorista, atrás da tampa.
Compartimento do motor
Caixa de fusível adicional
Caixa de ligação do fusível
Ele está localizado na bateria.
anúncios vertisements
Diagramas de caixa de fusíveis
Compartimento do passageiro
Alocação de fusíveis no habitáculo
| Não. | Amplificador | O circuito |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | dez |
BCM (módulo de controle do corpo) revertendo luz sistema de áudio básico do sistema de controle do freio de carga sistema de sistema de controle de CVT circulação diurna luz sistema de exibição sistema de áudio de controle motor do sistema de nevoeiro da frente luz Farol de iluminação Controle de função de arranque do sistema inteligente de chave / motor de estacionamento Velocímetro navegação sistema NVIS luzes da matrícula e luzes traseiras Sistema de distribuição de energia Sistema de controle de airbag SRS Sistema de controle de direção Sistema de monitoramento da pressão dos pneus Sinais de direção e luzes de aviso de perigo Sistema de aviso sonoro |
| 4 | – | – |
| cinco | dez | BCM (Módulo de controle do corpo) Sistema de travamento de engrenagem CVT Sistema de controle do motor Controle eletrônico Sistema de direção hidráulica Tela Sistema de áudio Sistema de apontamento de farol – Manual Sistema de distribuição de energia Desembaçador do vidro traseiro Sistema de navegação Direção do sistema de controle de direção |
| 6 | dez | Sistema de limpador e limpador de pára-brisa do sistema para limpadores de pára-brisa e limpador de vidro traseiro Sistema de distribuição de energia BCM (Módulo de controle do corpo) |
| 7 | dez | Distribuição SRS Airbag Sistema de Controle de Energia Sistema |
| oito | dez | Base do sistema de áudio BCM (Body Control Module) Sistema de controle de freio CVT Sistema de controle diurno Sistema de luzes Display de áudio Sistema de controle do motor Sistema eletrônico Farol de nevoeiro dianteiro controlado por direção hidráulica Faróis Iluminação Chave inteligente / sistema de partida Função do motor Velocímetro Sistema de navegação Estacionamento DVN Luzes da placa e cauda Luzes Sistema de travamento elétrico das portas Sistema de controle do airbag SRS Sistema de monitoramento da pressão dos pneus Sinais de direção e luzes de estacionamento Sistema de aviso de socorro Sistema de |
| nove | vinte | – |
| dez | dez | BCM (Módulo de controle do corpo) Sistema de chave inteligente / Função de partida do motor Sistema de partida do sistema de distribuição de energia NVIS |
| onze | vinte | Desembaciador do vidro traseiro BCM (módulo de controle da carroceria) |
| 12 | dez | Iluminação da luz interior BCM (módulo de controle da carroceria) Farol sistema de luz do dia Faróis apontadores do sistema de nevoeiro dianteiro – Manual Sistema inteligente de chave / função de partida do motor Vidros do sistema NVIS Luzes do sistema de distribuição de energia elétrica luzes de estacionamento placa e sistema de travamento elétrico traseiro das portas do desembaçador pisca-pisca e luzes traseiras sistema de aviso de emergência sistema de alerta veículo de segurança |
| 13 | – | – |
| quatorze | – | – |
| quinze | vinte | Tomada elétrica (acendedor de cigarros) Sistema de distribuição de energia |
| dezesseis | – | – |
| 17 | dez | Display Sistema de áudio Espelho de porta Sistema de distribuição de energia |
| 18 | dez | Sistema de áudio básico BCM (módulo de controle do corpo) Visor do medidor Sistema de áudio Sistema de distribuição de energia Sistema de navegação |
| dezenove | – | – |
| vinte | quinze | Ar condicionado |
| 21 | dez | Ar condicionado |
| 22 | quinze | Ar condicionado |
| Retransmissão | ||
| R1 | Acessório | |
| R2 | Ignição 2 | |
| R3 | Fã |
Compartimento do motor
anúncios vertisements
Alocação de fusíveis no compartimento do motor
| Não. | Amplificador | O circuito |
|---|---|---|
| 34 | dez | Faróis (máximos) |
| 35 | dez | Faróis (máximos) |
| 37 | dez | Relé da luz traseira Luzes de estacionamento Luzes da matrícula Motor de mira do farol – Sistema de luz de circulação diurna manual |
| 38 | – | – |
| 39 | trinta | Sistema limpador e lavador dianteiro |
| 40 | quinze | Faróis (médios) |
| 41 | quinze | Faróis (médios) |
| 42 | dez | Relé de ar condicionado |
| 48 | quinze | Relé da bomba de combustivel |
| 49 | dez | Revertendo luz BCM (módulo de controle do corpo) Sistema de Controle de Sistema de Controle de CVT Sistema Motor Key / motor função de arranque do sistema de distribuição de energia inteligente NVIS sistema de navegação sistema de inicialização |
| cinquenta | dez | Sistema de controle de freio |
| 51 | dez | Sistema de controle do motor |
| 52 | quinze | Relé do motor de controle do acelerador |
| 53 | vinte | Sistema de controle de motor de relé NVIS ECM |
| 54 | quinze | Sistema de controle do motor |
| 55 | dez | Sistema de controle do motor |
anúncios vertisements
Caixa de fusível adicional
Alocação de fusíveis na caixa adicional
| Não. | Amplificador | O circuito |
|---|---|---|
| 23 | – | – |
| 24 | dez |
Sistema de carregamento Sistema de chave inteligente Buzina Sistema de segurança do veículo |
| 25 | dez | Sistema de controle CVT |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | quinze | Sistema de áudio básico |
| 29 | vinte | Exceto áudio básico: sistema de exibição de áudio, sistema de navegação |
| trinta | dez | BCM (Módulo de controle do corpo) Sistema de controle de freio Sistema de controle do motor Sistema de chave inteligente / Função de partida do motor Sistema de distribuição de energia NVIS Luzes de parada Sistema de aviso sonoro |
| 31 | quinze | Farol de nevoeiro dianteiro |
| F | 40 | M / T: relé baixo do ventilador de resfriamento, relé alto do ventilador de resfriamento |
| F | cinquenta | CVT: relé baixo do ventilador de resfriamento, relé alto do ventilador de resfriamento |
| g | 40 | BCM (Body Control Module) Daytime Running luz Sistema Frente Fog Luz Frente Wiper & Washer Sistema Faróis Farol Orientação Sistema – Manual do Interior Lâmpada Luz Inteligente Key System / NVIS Engine Start Function , Estacionamento luzes da matrícula e traseiro luzes Poder janela sistema de energia travamento da porta sistema remoto keyless entrada sistema Rear window desembaçador traseiro limpador de sistema de lavagem sinais turno e perigo acende sistema de segurança do veículo Aviso Chime sistema |
| H | 40 | Relé de ignição do sistema de partida (fusíveis “3”, “5”, “6”, “7”) BCM (Módulo de controle do corpo) Sistema de chave inteligente / função de partida do motor Fusível NVIS “18” |
| é | 40 | – |
| J | 60 | Sistema eletrônico de direção hidráulica |
| K | – | – |
| A | trinta | Sistema de controle de freio |
| M | trinta | Sistema de controle de freio |
Caixa de ligação do fusível
| Não. | Amplificador | O circuito |
|---|---|---|
| UMA | 120 | Gerador, fusíveis “D”, “E” |
| B | 60 | Relé de ignição 1 (relé alto do limpador dianteiro, relé alto do ventilador de resfriamento, relé baixo do ventilador de resfriamento, relé de ar condicionado, fusível “48”), fusíveis “52”, “53” |
| C | 80 | Accessoire 1 Relais (fusíveis “15”, “17”), Relais Blower (fusíveis “20”, “21”, “22”), fusíveis “8”, “10”, “11”, “12” |
| D | 100 | Fusíveis “24”, “25”, “29”, “30”, “31”, “F”, “G”, “H”, “J”, “L”, “M” |
| E | 80 | Relé do farol alto (fusíveis “34”, “35”), relé do farol baixo (fusíveis “40”, “41”), fusíveis “37”, “39”, “42” |
