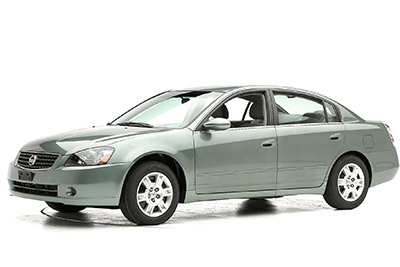

Neste artigo consideramos a terceira geração do Nissan Altima (L31), produzida de 2002 a 2006. Aqui você encontrará os diagramas das caixas de fusíveis da Nissan Altima 2002, 2003, 2004, 2005 e 2006 , obtenha informações sobre a localização do painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Layout do fusível Nissan Altima 2002-2006
Fusíveis do isqueiro (tomada): n ° 5 ( tomada) e n ° 7 (isqueiro) na caixa de fusíveis do painel.
Localização da caixa de fusíveis
Painel
A caixa de fusíveis está localizada atrás da tampa abaixo e à esquerda do volante.
Compartimento do motor
Diagramas de caixa de fusíveis
anúncios vertisements
2002
Painel
Alocação de fusíveis e relés no painel de instrumentos (2002)
| Não. | Amplificador | A descrição |
|---|---|---|
| 1 | dez | Módulo de controle do motor, injetores, unidade de controle do imobilizador |
| 2 | – | Não usado |
| 3 | – | Não usado |
| 4 | – | Não usado |
| cinco | quinze | Plugue |
| 6 | dez | Áudio, módulo de controle do corpo (BCM), interruptor de controle remoto do espelho externo |
| 7 | quinze | Mais leve |
| oito | dez | Espelho externo (LH, RH) |
| nove | dez | Módulo de controle do motor, luzes diurnas |
| dez | quinze | Motor de ventilador, amplificador A / C automático |
| onze | quinze | Motor de ventilador, amplificador A / C automático |
| 12 | dez | Dispositivo de controle automático de velocidade (ASCD) Interruptor de freio, conector de link de dados, luzes diurnas, relé de partida, unidade de controle de bloqueio de marcha, amplificador automático A / C, amplificador de controle térmico, módulo de controle Body kit (BCM), controle A / C unidade, interruptor de combinação, relé do assento aquecido, desembaçador do vidro traseiro |
| 13 | dez | Unidade de sensor de diagnóstico de airbag, unidade de controle do sistema de classificação de ocupante |
| quatorze | dez | Velocímetro combinado, interruptor de posição de estacionamento neutro, espelho interior com escurecimento automático |
| quinze | quinze | Sensor de oxigênio aquecido |
| dezesseis | – | Não usado |
| 17 | – | Não usado |
| 18 | – | Não usado |
| dezenove | dez | Módulo de controle de transmissão (TCM), amplificador automático A / C, transceptor universal Homelink, luz de segurança, interruptor de chave, solenóide de bloqueio de chave, velocímetro combinado, módulo de controle do corpo (BCM), lâmpada de tronco, conector de link de dados |
| vinte | dez | Parar o interruptor da lâmpada |
| 21 | – | Não usado |
| 22 | – | Não usado |
| Retransmissão | ||
| R1 | Fã | |
| R2 | Acessório |
anúncios vertisements
Caixa de fusíveis do compartimento do motor # 1
Atribuição de fusíveis e relés na caixa de fusíveis no compartimento do motor nº 1 (2002)
| Não. | Amplificador | A descrição |
|---|---|---|
| 32 | quinze | Relé da bomba de combustivel |
| 33 | dez | Processador IPDM E / R |
| 34 | dez | Relé de ar condicionado |
| 35 | vinte | Relé do desembaçador da janela traseira |
| 36 | vinte | Relé do desembaçador da janela traseira |
| 37 | quinze | Relé do motor de controle do acelerador |
| 38 | dez | Relé da luz traseira (luz de estacionamento, luz de licença, luz traseira) |
| 39 | vinte | Relé do limpador dianteiro, motor do limpador dianteiro |
| 40 | quinze | Processador IPDM E / R |
| 41 | quinze | Relé de luz de nevoeiro Fron |
| 42 | dez | Módulo de controle de transmissão (TCM), sensor de rotação, sensor de rotação da turbina |
| 43 | – | Não usado |
| 44 | dez | Válvula solenóide de controle de volume de purga de cartucho EVAP, Válvula de controle de ventilação de cartucho EVAP, Válvula de desvio de válvula de corte de vácuo, Válvula de admissão Solenóide de controle de sincronização, Válvula solenóide de controle VIAS |
| 45 | dez | abdômen |
| 46 | dez | Máquina de lavar roupa |
| 47 | dez | Farol alto à direita, luzes diurnas |
| 48 | dez | Farol alto LH, luzes diurnas |
| 49 | quinze | Phare Bas LH |
| cinquenta | quinze | Farol inferior direito |
| 51 | quinze | Relé do Módulo de Controle do Motor (ECM) |
| Retransmissão | ||
| R1 | Bomba de combustivel | |
| R2 | Ar condicionado | |
| R3 | Ignição | |
| R4 | Ventilador de resfriamento (No.1 (Hi)) | |
| R5 | Ventilador de resfriamento (No.2 (Hi)) | |
| R6 | Ventilador de resfriamento (No.3 (Lo)) | |
| R7 | Farol baixo | |
| R8 | Farol alto | |
| R9 | Farol de nevoeiro dianteiro | |
| R10 | Entrada | |
| R11 | Motor de controle do acelerador | |
| R12 | Módulo de controle do motor |
anúncios vertisements
Caixa de fusíveis # 2 do compartimento do motor
Atribuição de fusíveis e relés na caixa de fusíveis do compartimento do motor nº 2 (2002)
| Não. | Amplificador | A descrição |
|---|---|---|
| 24 | dez | Módulo de controle do motor, módulo de controle do imobilizador |
| 25 | quinze | Relé da buzina |
| 26 | dez | Gerador |
| 27 | – | Não usado |
| 28 | dez | Motor VQ35DE: suporte do motor dianteiro controlado eletronicamente, suporte do motor traseiro controlado eletronicamente |
| 29 | quinze | Relé de assento aquecido |
| trinta | – | Não usado |
| 31 | quinze | audio |
| F | cinquenta | Módulo de controle do corpo (BCM) |
| g | trinta | abdômen |
| H | trinta | abdômen |
| é | – | Não usado |
| J | – | Não usado |
| K | 40 | Relé do ventilador de resfriamento (No.1, 2, 3) |
| A | 40 | Relé do ventilador de resfriamento (No.1, 3) |
| M | 40 | Chave de ignição |
| Retransmissão | ||
| R1 | buzina |
Bloco de ligação do fusível
Bloco de ligação fusível (2002)
| Não. | Amplificador | A descrição |
|---|---|---|
| UMA | 120 | Gerador, Fusíveis D, E |
| B | 80 | Relé de ignição (fusíveis 1, 12, 13, 14, 15, 32, 33, 42, 44, 45, 46), fusíveis 35, 40, 51 |
| C | 60 | Relé acessório (fusíveis 5, 6, 7), relé do soprador (fusíveis 10, 11), fusíveis 19, 20 |
| D | 80 | Relé do farol alto (fusíveis 47, 48), relé do farol baixo (fusíveis 49, 50), fusíveis 34, 36, 37, 38, 39, 41 |
| E | 100 | Fusíveis D, F, G, H, L, K, M, 24, 25, 26, 28, 29 31 |
2003, 2004, 2005, 2006
anúncios vertisements
Painel
Alocação de fusíveis e relés no painel de instrumentos (2003-2006)
| Não. | Amplificador | A descrição |
|---|---|---|
| 1 | dez | Módulo de controle do motor, injetores, módulo de controle da carroceria (BCM) |
| 2 | – | Não usado |
| 3 | – | Não usado |
| 4 | – | Não usado |
| cinco | quinze | Plugue |
| 6 | dez | Áudio, Módulo de controle do corpo (BCM), interruptor de controle remoto de espelho, interruptor AV, velocímetro combinado, unidade de controle de exibição, unidade de controle NAVI, velocímetro triplo, sintonizador de rádio por satélite |
| 7 | quinze | Mais leve |
| oito | dez | Espelho externo (LH, RH) |
| nove | dez | Luzes acesas o dia todo |
| dez | quinze | Motor do soprador, controle de ar frontal |
| onze | quinze | Motor do soprador, controle de ar frontal |
| 12 | dez | Dispositivo de controle automático de velocidade (ASCD), interruptor de freio, interruptor de embreagem ASCD, módulo de controle do corpo (BCM), unidade de controle de exibição, conector de link de dados, luzes diurnas, controle de mudança de ar dianteiro, relé do assento dianteiro, unidade de controle NAVI, posição neutra de estacionamento interruptor, relé do desembaçador do vidro traseiro, relé de partida, unidade de controle de bloqueio de mudança |
| 13 | dez | Unidade de sensor de diagnóstico de airbag, unidade de controle do sistema de classificação de ocupante |
| quatorze | dez | Velocímetro combinado, interruptor de ponto morto, espelho interior com escurecimento automático, interruptor de luz reversa (transmissão manual), velocímetro triplo |
| quinze | – | Não usado |
| dezesseis | – | Não usado |
| 17 | dez | Unidade de controle NAVI |
| 18 | – | Não usado |
| dezenove | dez | Velocímetro combinado, interruptor AV, unidade de controle de exibição, conector de link de dados, controle de ar frontal, transceptor universal Homelink, luz indicadora de segurança, unidade de controle de bloqueio de mudança, módulo de controle de transmissão (TCM), medidor triplo, luzes de espelho de cortesia |
| vinte | dez | Parar o interruptor da lâmpada |
| 21 | dez | Dispositivo de transmissão automática, módulo de controle do corpo (BCM), interruptor de chave, solenóide de bloqueio de chave, unidade de controle de bloqueio de mudança |
| 22 | – | Não usado |
| Retransmissão | ||
| R1 | Fã | |
| R2 | Acessório |
Caixa de fusíveis do compartimento do motor # 1
anúncios vertisements
Atribuição de fusíveis e relés na caixa de fusíveis do compartimento do motor n ° 1 (2003-2006)
| Não. | Amplificador | A descrição |
|---|---|---|
| 32 | vinte | Relé do desembaçador da janela traseira |
| 33 | dez | Relé de ar condicionado |
| 34 | quinze | Processador IPDM E / R |
| 35 | quinze | Módulo de controle do motor (ECM), relé ECM, amplificador de antena NATS |
| 36 | quinze | Farol baixo (esquerda) |
| 37 | vinte | Relé do desembaçador da janela traseira |
| 38 | dez | Farol alto (esquerda), luzes diurnas |
| 39 | vinte | Relé do limpador dianteiro |
| 40 | dez | Farol alto (direita), luzes diurnas |
| 41 | dez | Relé da luz traseira (luz de estacionamento, luz de licença, luz traseira) |
| 42 | dez | Válvula solenóide de controle de volume de purga de cartucho EVAP, Válvula solenóide de controle de ventilação de cartucho EVAP, Solenóide de controle de sincronização de válvula de admissão (VK35DE), Válvula solenóide de controle VIAS (VK35DE) |
| 43 | quinze | Relé de luz de nevoeiro dianteiro |
| 44 | quinze | Relé do motor de controle do acelerador |
| 45 | quinze | Farol baixo (direita) |
| 46 | quinze | Sensor de relação ar-combustível, sensor de oxigênio aquecido |
| 47 | dez | Máquina de lavar roupa |
| 48 | dez | Relé de ignição PV A / T, sensor de revolução, sensor de revolução da turbina |
| 49 | dez | abdômen |
| cinquenta | quinze | Relé da bomba de combustivel |
| Retransmissão | ||
| R1 | Módulo de controle do motor | |
| R2 | Farol alto | |
| R3 | Farol baixo | |
| R4 | Entrada | |
| R5 | Ignição | |
| R6 | Ventilador de resfriamento (No.1) | |
| R7 | Ventilador de resfriamento (No.3) | |
| R8 | Ventilador de resfriamento (No.2) | |
| R9 | Motor de controle do acelerador | |
| R10 | Bomba de combustivel | |
| R11 | Farol de nevoeiro dianteiro |
anúncios vertisements
Caixa de fusíveis # 2 do compartimento do motor
Atribuição de fusíveis e relés na caixa de fusíveis do compartimento do motor nº 2 (2003-2006)
| Não. | Amplificador | A descrição |
|---|---|---|
| 24 | – | Não usado |
| 25 | quinze | Relé da buzina |
| 26 | dez | Gerador |
| 27 | – | Não usado |
| 28 | dez | VQ35DE: suporte do motor dianteiro controlado eletronicamente, suporte do motor traseiro controlado eletronicamente |
| 29 | quinze | Relé de assento aquecido |
| trinta | – | Não usado |
| 31 | quinze | audio |
| F | cinquenta | Módulo de controle do corpo (BCM) |
| g | trinta | abdômen |
| H | trinta | abdômen |
| é | – | Não usado |
| J | – | Não usado |
| K | 40 | Relé do ventilador de resfriamento (No.1, 2, 3) |
| A | 40 | Relé do ventilador de resfriamento (No.1, 3) |
| M | 40 | Chave de ignição |
| Retransmissão | ||
| R1 | buzina |
Bloco de ligação do fusível
Bloco de ligação fusível (2003-2006)
| Não. | Amplificador | A descrição |
|---|---|---|
| UMA | 120 | Gerador, Fusíveis D, E |
| B | 80 | Relé de ignição (fusíveis 42, 46, 47, 48, 49, 50), fusíveis 33, 34, 35, 37 |
| C | 60 | Relé acessório (fusíveis 5, 6, 7), relé do soprador (fusíveis 10, 11), fusíveis 17, 19, 20, 21 |
| D | 80 | Relé do farol alto (fusíveis 38, 40), relé do farol baixo (fusíveis 36, 45), fusíveis 32, 39, 41, 43, 44 |
| E | 100 | Fusíveis D, L, K, M, 28, 29 31 |
