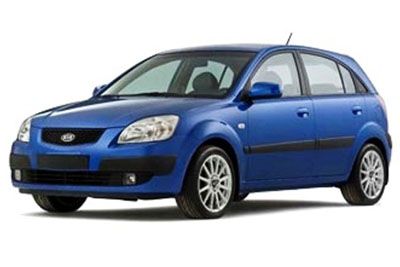

Neste artigo consideramos a segunda geração KIA Rio (JB), produzida de 2006 a 2011. Aqui você encontrará os esquemas das caixas de fusíveis do KIA Rio 2006, 2007, 2008, 2009, 2010 e 2011 , obtenha informações sobre o localização dos painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relé.
Layout do fusível KIA Rio 2006-2011
O fusível do isqueiro (tomada) do KIA Rio encontra-se na caixa de fusíveis do painel de instrumentos (ver fusível “C / LIGHTER”).
Painel
A caixa de fusíveis está localizada atrás da tampa sob o volante.
Veículos com volante à esquerda
Veículos com volante à direita
Compartimento do motor
Anúncios publicitários
Painel
Atribuição de fusíveis no painel de instrumentos
| A descrição | Amperagem | Componente protegido |
|---|---|---|
| LIMPADOR DE PÁRA-BRISAS | 15A | Limpador de pára-brisa traseiro |
| H / LP (LH) | 10A | Farol (esquerda) |
| LIMPADOR DE PARABRISA DIANTEIRO | 25A | Limpador de pára-brisa dianteiro |
| FÃ | 10A | Fã |
| H / BP (RH) | 10A | Farol (direita) |
| S / TOIT | 20A | Teto solar |
| PARAR LP | 15A | Luz de freio |
| C / DR LOCK | 20A | Fechadura central |
| BOBINA DE IGNIÇÃO | 15A | Bobina de ignição |
| abdômen | 10A | abdômen |
| B / UP LP | 10A | Luz reversa |
| POUPAR | – | Fusível de reposição |
| C / MAIS LEVE | 25A | Mais leve |
| DOBRAR | 10A | Espelho retrovisor dobrável |
| HTD SEAT | 20A | Assento aquecido |
| NÃO | 25A | Amplificador |
| FR FOG LP | 10A | Farol de nevoeiro dianteiro |
| DRL | 10A | Fogos diurnos |
| ECU | 10A | Unidade de controle do motor |
| GRUPO | 10A | Grupo |
| P / WDW RH | 25A | Janela elétrica (direita) |
| ÁUDIO | 10A | audio |
| RR FOG LP | 10A | Farol de neblina |
| IGN | 10A | Ignição |
| VERRE HTD | 30A | Descongelador de vidro traseiro |
| UMA MOCHILA | 15A | Bolsa inflável |
| TCU | 10A | Controle automático da caixa de câmbio |
| SNSR | 10A | Sensores |
| POUPAR | – | Fusível de reposição |
| MULT B / UP | 10A | Cluster, ETACS, A / C, Relógio, Lâmpada do quarto |
| ÁUDIO | 15A | audio |
| P / WDW LH | 25A | Janela elétrica (esquerda) |
| MIRR HTD | 10A | Aquecedor de espelho externo |
| QUEUE LP (LH) | 10A | Tailiqht (esquerda) |
| QUEUE LP (DR) | 10A | Luz traseira (direita) |
| RISCO | 10A | Blinker |
| T / SIG SEC | 10A | Sinal de mudança |
| A / SAC IND | 10A | Aviso de airbag |
| PARA INICIAR | 10A | Ligue o motor |
Compartimento do motor
Versão 1
Versão 2
Motor diesel apenas
Anúncios publicitários
Alocação de fusíveis no compartimento do motor
| A descrição | Amperagem | Componente protegido |
|---|---|---|
| BATT_1 | 50A | Alternador, Bateria |
| ECU A | 30A | Unidade de controle do motor |
| RAD | 30A | Ventoinha do radiador |
| COND | 30A | Ventilador do condensador |
| ECU B | 10A | Unidade de controle do motor |
| POUPAR | – | Fusível de reposição |
| HONK | 10A | buzina |
| IGN1 | 30A | Ignição |
| IGN2 | 40A | Ignição |
| BATT_2 | 30A | Alternador, Bateria |
| DIRETOR | 120A / 150A (diesel) | Alternador |
| MDPS | 80A | Volante hidráulico |
| ABS1 | 40A | abdômen |
| ABS2 | 40A | abdômen |
| P / WDW | 30A | Janela eletrica |
| BLW | 40A | Fã |
| POUPAR | – | Fusível de reposição |
| A / CON1 | 10A | Ar condicionado |
| A / CON2 | 10A | Ar condicionado |
| ECU D | 10A | Unidade de controle do motor |
| SNSR | 10A | Sensores |
| INJ | 15A | Injetor |
| ECU C | 20A | Unidade de controle do motor |
| POUPAR | – | Fusível de reposição |
| POUPAR | – | Fusível de reposição |
| HONK | – | Relé da buzina |
| DIRETOR | – | Relé principal |
| BOMBA DE COMBUSTIVEL | – | Relé da bomba de combustivel |
| VENTOINHA | – | Relé do ventilador do radiador |
| FAN COND2 | – | Relé do ventilador do condensador |
| CARBURANT HTR | – | Relé do aquecedor do filtro de combustível |
| FÃ | – | Relé do motor do soprador |
| PARA INICIAR | – | Relé de partida do motor |
| FAN COND1 | – | Relé do ventilador do condensador |
| A / CON | – | Relé de ar condicionado |
| Motor diesel: | ||
| PTC HTR1 | 40A | Aquecimento PTC 1 |
| PLUGUE DE FULGOR | 80A | Plugue de fulgor |
| PTC HTR2 | 50A | Aquecimento PTC 2 |
| FFHS | 30A | Filtro de combustível |
| PTC HTR3 | 40A | Aquecimento PTC 3 |
