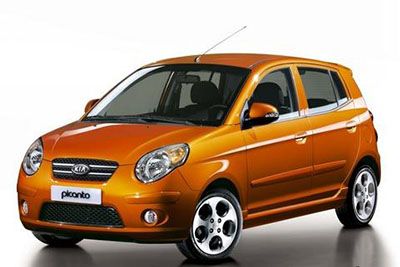

Neste artigo consideramos a primeira geração do KIA Picanto (SA) após um facelift, produzido de 2008 a 2011. Aqui você encontrará os esquemas das caixas de fusíveis do KIA Picanto 2008, 2009, 2010 e 2011 , obtenha informações sobre o ‘ localização dos painéis de fusíveis dentro do carro e descobrir a atribuição de cada fusível (arranjo de fusíveis) e relés.
Layout do fusível KIA Picanto 2008-2011
O fusível do acendedor de cigarros (tomada) do KIA Picanto está localizado na caixa de fusíveis no painel de instrumentos (ver fusível “C / LIGHTER”).
Painel
A caixa de fusíveis está localizada atrás da tampa sob o volante.
Veículos com volante à esquerda
Veículos com volante à direita
Compartimento do motor
Anúncios publicitários
Painel
Atribuição de fusíveis no painel de instrumentos
| A descrição | Amperagem | Componente protegido |
|---|---|---|
| COMEÇAR | 10A | Ligue o motor |
| RR FOG LP | 10A | Farol de neblina |
| A / CON SW | 10A | Ar condicionado |
| GRUPO | 10A | Grupo |
| HTD SEAT | 15A | Assento aquecido |
| C / MAIS LEVE | 15A | Mais leve |
| UMA MOCHILA | 10A | Airbag |
| R / WIPER | 15A | Limpador de pára-brisa traseiro |
| ABS / ESP | 10A | Sistema de Frenagem Antibloqueio / Programa Eletrônico de Estabilidade |
| BOBINA DE IGNIÇÃO | 15A | Ignição |
| T / SIG SEC | 10A | Sinal de mudança |
| GLASS HTD1 | 20A | Descongelador de vidro traseiro |
| GLASS HTD2 | 10A | Descongelador de vidro traseiro |
| P / WDW RR | 25A | Janela elétrica (traseira) |
| IGN O / S MIR | 10A | Espelho lateral |
| P / WDW FRT | 25A | Janela elétrica (frente) |
| LIMPADOR DE PARABRISA DIANTEIRO | 20A | Limpador de pára-brisa dianteiro |
| H / LP (LH) | 10A | Farol (esquerda) |
| H / LP (RH) | 10A | Farol (direita) |
| BOMBA DE COMBUSTIVEL | 10A | Bomba de combustivel |
| INJ | 15A | Injeção |
| SNSR | 10A | Sensor de O 2 |
| C / DR LOCK | 20A | Fechadura central |
| A / SAC IND | 10A | Aviso de airbag |
| TCU B / UP | 15A | Caixa de velocidades automática |
| DSL ECU1 | 20A | – |
| DSL ECU2 | 10A | – |
Anúncios publicitários
Compartimento do motor
Alocação de fusíveis no compartimento do motor
| A descrição | Amperagem | Componente protegido |
|---|---|---|
| ECU1 | 20A (30A) | Unidade de controle do motor |
| PARE | 10A | Luz de freio |
| FR / BROUILLARD | 10A | Farol de nevoeiro dianteiro |
| A / CON | 10A | Ar condicionado |
| HONK | 10A | buzina |
| ECU2 | 10A | Unidade de controle do motor |
| POUPAR | 10A | fusível de reposição |
| POUPAR | 15A | fusível de reposição |
| ABS2 | 40A | Sistema de travagem antibloqueio |
| ABS1 | 40A | Sistema de travagem antibloqueio |
| B + | 30A | No painel B + |
| FÃ | 30A | Fã |
| IGN1 | 30A | Ignição |
| IGN2 | 30A | Ignição |
| QUEUE LH | 10A | Luz traseira (esquerda) |
| CAUDA RETA | 10A | Luz traseira (direita) |
| DRL | 10A | Fogos diurnos |
| RISCO | 15A | Luzes de perigo |
| R / LP | 10A | Lâmpada do quarto |
| ÁUDIO | 15A | audio |
| P / WDW | 30A | Janela eletrica |
| RAD | 30A | Ventoinha do radiador |
| BATERIA | 100A (120A) | Alternador, Bateria |
| F / FOG | – | Relé de luz de nevoeiro dianteiro |
| A / CON | – | Relé de ar condicionado |
| HONK | – | Relé da buzina |
| PARA INICIAR | – | Relé de partida do motor |
| RAD1 | – | Relé do ventilador do radiador |
| RAD2 | – | Relé do ventilador do radiador |
| RR FOG | – | Relé da luz traseira de nevoeiro |
| FILA | – | Relé da luz traseira |
Anúncios publicitários
Alocação de fusíveis no compartimento do motor (painel de fusíveis secundário de gasolina apenas)
| A descrição | Amperagem | Componente protegido |
|---|---|---|
| MDPS | 80A | Direção assistida |
Painel de subfusíveis somente diesel
Atribuição de fusíveis no compartimento do motor (apenas subtabela de fusíveis de diesel)
| A descrição | Amperagem | Componente protegido |
|---|---|---|
| FFHTS | 30A | Sensor temporário do aquecedor do filtro de combustível |
| PLUGUE DE FULGOR | 80A | Plugue de fulgor |
| MDPS | 80A | Direção assistida |
| PTC HTR1 | 40A | Aquecimento PTC 1 |
| PTC HTR2 | 40A | Aquecedor PTC2 |
| PTC HTR3 | 40A | Aquecedor PTC3 |
