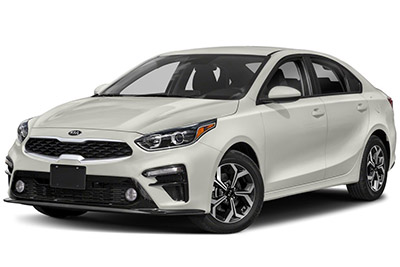

Neste artigo consideramos a terceira geração do KIA Forte (quarta geração do Cerato), disponível de 2019 até os dias atuais. Aqui você encontra os diagramas das caixas de fusíveis KIA Forte / Cerato 2019 , informações sobre a localização dos painéis de fusíveis no interior do carro e a atribuição de cada fusível (arranjo de fusíveis) e relés.
Arranjo de fusíveis KIA Forte / Cerato 2019-…
O fusível do isqueiro (tomada) do KIA Forte / Cerato está localizado na caixa de fusíveis do painel (ver fusível “POWER OUTLET” – Isqueiro), e na caixa de fusíveis do compartimento do motor (fusíveis “POWER OUTLET 2” – Soquete de alimentação frontal, “POWER OUTLET 1” – relé de soquete).
Localização da caixa de fusíveis
Painel
O painel de fusíveis está localizado no lado do motorista do painel, atrás da tampa.
Compartimento do motor
Dentro das tampas do painel do fusível / relé, você pode encontrar a etiqueta do fusível / relé que descreve o nome e a capacidade do fusível / relé.
Diagramas de caixa de fusíveis
2019
Painel
Anúncios publicitários
Atribuição de fusíveis no painel de instrumentos (2019)
| Último nome | Amperagem | Circuito protegido |
|---|---|---|
| MEMÓRIA 1 | 10A | Módulo piloto IMS (sistema de memória integrado), módulo de controle de ar condicionado, painel de instrumentos |
| MÓDULO 1 | 10A | Chave de bloqueio, conector de link de dados, chave de perigo, alça externa da chave inteligente do motorista / passageiro, caixa de relé ICM (módulo de circuito integrado) (retrovisor de dobra / desdobramento do espelho externo) |
| PORTA-MALAS | 10A | Relé de tronco |
| JANELA ELÉTRICA DIREITA | 25A | Relé no lado direito da janela elétrica |
| JANELA ELÉTRICA ESQUERDA | 25A | Relé da manopla esquerda da janela elétrica, módulo da janela elétrica de segurança do motorista |
| ASSENTO ELÉTRICO DO MOTORISTA | 25A | Interruptor manual do assento do motorista |
| MÓDULO 4 | 7,5A | Unidade de assistência de manutenção de faixa, IBU (Unidade de controle integrado do corpo), Unidade de assistência para prevenção de colisão frontal, Unidade de aviso de colisão de ponto cego Lado esquerdo / Lado direito |
| ASSENTO TRASEIRO AQUECIDO | 15A | Módulo de controle do aquecedor do banco traseiro |
| ESPELHO AQUECIDO | 10A | Espelho externo elétrico do motorista / passageiro, módulo de controle de temperatura, ECM (módulo de controle do motor) / PCM (módulo de controle do trem de força) |
| ASSENTO FRONTAL AQUECIDO | 20A | Módulo de controle do aquecedor do assento dianteiro, módulo de controle do assento de ventilação frontal |
| NÃO | 25A | AMP (amplificador) |
| MULTIMÍDIA | 15A | Unidade principal de áudio / vídeo e navegação |
| MÓDULO 5 | 10A | Interruptor de proteção contra choque, farol do lado esquerdo da manopla / lado direito da manopla, indicador de marcha automática, espelho retrovisor eletrocrômico, unidade principal de áudio / vídeo e navegação, módulo de controle de climatização, módulo de controle do aquecedor no assento traseiro, módulo de controle de aquecimento do assento dianteiro, ar dianteiro Módulo de controle de assento ventilado |
| TRANCAR | 20A | Relé de bloqueio / desbloqueio da porta, caixa de relé ICM (módulo de circuito integrado) (relé de desbloqueio de duas voltas) |
| MÃE 1 | 15A | IBU (Unidade de Controle Integrado do Corpo) |
| INTERRUPTOR DE FREIO | 10A | IBU (Unidade Integrada de Controle do Corpo), interruptor da luz de freio |
| IG1 | 25A | Bloco de terminais da casa de máquinas (Fusível – ABS 3, ECU 5, SENSOR 4, TCU 2) |
| LIMPADOR (LO / HI) | 10A | Bloco de terminais da sala de máquinas (relé do limpador dianteiro (baixo), motor do limpador dianteiro, ECM (módulo de controle do motor) / PCM (módulo de controle do trem de força), IBU (módulo de controle do motor) controle integrado do corpo) |
| AR CONDICIONADO 1 | 7,5A | Bloco de terminais da sala de máquinas (ventilador, aquecedor PTC), módulo de controle do ar condicionado |
| AIR BAG 2 | 10A | Módulo de controle SRS (sistema de restrição suplementar) |
| MÁQUINA DE LAVAR | 15A | Chave multifuncional |
| MDPS | 7,5A | Unidade MDPS (direção hidráulica) |
| MÓDULO 7 | 7,5A | Módulo de controle do aquecedor do assento traseiro, módulo de controle do aquecedor do assento dianteiro, módulo de controle do assento de ventilação frontal |
| SUN TELHADO 1 | 15A | Motor do teto solar |
| GRUPO | 7,5A | Conjunto de instrumentos |
| MÓDULO 3 | 7,5A | Interruptor do modo esportivo, interruptor da luz de freio |
| PARA INICIAR | 7,5A | ICM (módulo de circuito integrado) caixa de relé (relé de alarme anti-roubo), interruptor de alcance da transmissão, IBU (unidade de controle do corpo integrado), ECM (módulo de controle do motor) / PCM (trem de força do módulo de controle), bloco de terminais da sala das máquinas (partida) |
| MÃE 2 | 7,5A | IBU (Unidade de Controle Integrado do Corpo) |
| INDICADOR DE AIRBAG | 7,5A | Conjunto de instrumentos, módulo de controle de ar condicionado |
| MÓDULO 6 | 7,5A | IBU (Unidade de Controle Integrado do Corpo) |
| MÓDULO 2 | 10A | Unidade principal de áudio / vídeo e navegação, IBU (unidade de controle do corpo integrado), carregador USB traseiro, carregador sem fio, AMP (amplificador), interruptor de espelho externo elétrico, bloco de terminais da sala de máquinas (tomada) |
| AIRBAG 1 | 15A | Módulo de controle SRS (Supplemental Restraint System), sensor de detecção de passageiros |
| AR CONDICIONADO 2 | 10A | Bloco de terminais da sala de máquinas (relé do ventilador), módulo de controle do ar condicionado, resistor do ventilador, motor do ventilador |
| PLUGUE | 20A | Mais leve |
Anúncios publicitários
Compartimento do motor
Alocação de fusíveis no compartimento do motor (2019)
| Último nome | Amperagem | Circuito protegido |
|---|---|---|
| ALTERNADOR | 200A (NU 2.0L AKS) 150A (GAMMA 1.6LT-GDI) |
Fusíveis: ALARME ANTI-ROUBO, ABS1, ABS2, POWER SOCKET1, Alternador |
| MDPS | 80A | Unidade MDPS (direção hidráulica) |
| B + 5 | 60A | Fusível: ECU 3, ECU 4, Buzina, WIPER, A / C, Relé de Controle do Motor |
| B + 2 | 60A | Bloco de terminais do painel |
| B + 3 | 60A | Bloco de terminais do painel |
| B + 4 | 50A | Bloco de terminais do painel (fusível: JANELA ELÉTRICA ESQUERDA, JANELA ELÉTRICA DIREITA, TRONCO, SUNROOF 1, AQUECEDOR DE ASSENTO DIANTEIRO, AMP, ASSENTO ELÉTRICO DO MOTORISTA) |
| VENTILADOR DE REFRIGERAÇÃO 1 | 60A | GAMMA 1.6L T-GDI: Relé para Ventilador de Resfriamento 1 |
| TRASEIRO AQUECIDO | 40A | Relé do aquecedor traseiro |
| FÃ | 40A | FAN relé |
| IG1 | 40A | Chave de ignição, relé PDM # 2 (ACC), relé PDM # 3 (IG1) |
| IG2 | 40A | Chave de ignição, relé PDM nº 4 (IG2) |
| AQUECIMENTO PTC | 50A | Relé de aquecimento PTC |
| SOQUETE 2 | 20A | Tomada frontal |
| TCU 1 | 15A | GAMMA 1.6L T-GDI: TCM (módulo de controle de transmissão) |
| BOMBA DE VÁCUO | 20A | GAMMA 1.6L T-GDI: Bomba de vácuo |
| BOMBA DE COMBUSTIVEL | 20A | Relé da bomba de combustivel |
| VENTILADOR DE REFRIGERAÇÃO 2 | 30A | NU 2.0L AKS: relé do ventilador 2, relé do ventilador 3 |
| B + 1 | 40A | Bloco de terminais do painel de instrumentos (relé de bloqueio de carga de longo prazo, fusível: (INTERRUPTOR DO FREIO, IBU 1, AIR BAG 2, BLOQUEIO DA PORTA, ASSENTO TRASEIRO AQUECIDO, MÓDULO 1)) |
| DCT 1 | 40A | GAMMA 1.6L T-GDI: TCM (módulo de controle de transmissão) |
| DCT 2 | 40A | GAMMA 1.6L T-GDI: TCM (módulo de controle de transmissão) |
| ABS 1 | 40A | Módulo ABS (Sistema de Frenagem Antibloqueio), módulo ESC (Controle Eletrônico de Estabilidade), conector de controle multiuso |
| ABS 2 | 30A | Módulo ABS (sistema de travagem antibloqueio), módulo ESC (controle eletrônico de estabilidade) |
| SOQUETE 1 | 40A | Relé de soquete |
| SENSOR 2 | 10A | NU 2.0L AKS: Válvula solenóide de controle de purga, válvula de controle de óleo # 1 / # 2 / # 3, válvula de corte de cartucho, sensor de fluxo de ar de massa, sensor de advertência do filtro de combustível, relé A / Con GAMMA 1.6L T-GDI: solenóide de controle de purga Válvula, válvula de controle de óleo # 1 / # 2, válvula de desligamento do cartucho, válvula solenóide de controle RCV, bloco terminal E / R (ventilador de resfriamento de relé 1) |
| 2 ecus | 10A | GAMMA 1.6 L T-GDI: ECM (Módulo de Controle do Motor) |
| 1 ecu | 20A | NU 2.0L AKS: PCM (módulo de controle do trem de força) GAMMA 1.6L T-GDI: ECM (módulo de controle do motor) |
| INJETOR | 15A | NU 2.0L AKS: Injetor # 1 ~ # 4 |
| SENSOR 1 | 15A | NU 2.0L AKS: sensor de oxigênio (superior), sensor de oxigênio (inferior) GAMMA 1.6L T-GDI: sensor de oxigênio (superior), sensor de oxigênio (inferior) |
| BOBINA DE IGNIÇÃO | 20A | Bobina de ignição # 1 ~ # 4 |
| 3 ecus | 15A | NU 2.0L AKS: PCM (módulo de controle do trem de força) GAMMA 1.6L T-GDI: ECM (módulo de controle do motor) |
| A / C | 10A | NU 2.0L AKS: Relé A / Con |
| 5 ecus | 10A | NU 2.0L AKS: PCM (módulo de controle do trem de força) GAMMA 1.6L T-GDI: ECM (módulo de controle do motor) |
| SENSOR 4 | 15A | GAMMA 1.6L T-GDI: Bomba de vácuo |
| ABS 3 | 10A | Módulo ABS (sistema de travagem antibloqueio), módulo ESC (controle eletrônico de estabilidade) |
| TCU 2 | 15A | NU 2.0L AKS: Interruptor de alcance da transmissão GAMMA 1.6L T-GDI: Interruptor de alcance da transmissão, TCM |
| SENSOR 3 | 10A | NU 2.0L AKS: Relé da bomba de combustível GAMMA 1.6L T-GDI: Relé da bomba de combustível |
| 4 ecus | 15A | NU 2.0L AKS: PCM (módulo de controle do trem de força) GAMMA 1.6L T-GDI: ECM (módulo de controle do motor) |
| LIMPADOR | 25A | Relé do limpador |
| HONK | 15A | Relé da buzina |
Tampa do terminal da bateria
