Diagrama de fusíveis e relés para Honda CR-V (2012-2016)

Honda
Author Reading 7 min Views 1.2k. Published by

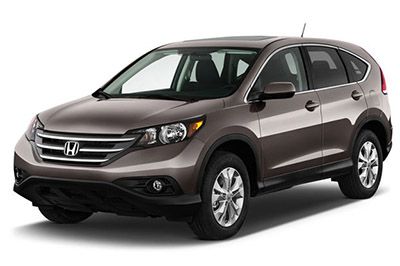

Neste artigo, consideramos a quarta geração do Honda CR-V, produzida de 2012 a 2016. Aqui você encontrará os diagramas da caixa de fusíveis  Honda CR-V 2012, 2013, 2014, 2015 e 2016  , obter informações sobre a ‘localização do fusível painéis dentro do carro e descobrir a atribuição de cada fusível (disposição dos fusíveis).

Contents
  1. Layout do fusível Honda CR-V 2012-2016
  2. Compartimento do passageiro
  3. Compartimento do motor
  4. 2012, 2013, 2014
  5. 2015, 2016

Layout do fusível Honda CR-V 2012-2016

Os fusíveis do isqueiro (tomada)  são os fusíveis nº 12 (tomada dos acessórios da consola central) e nº 27 (tomada dos acessórios frontais) na caixa de fusíveis do tablier.

Localização da caixa de fusíveis

Compartimento do passageiro

Localizado sob o painel.
Os locais dos fusíveis são mostrados na etiqueta da tampa.A localização dos fusíveis no habitáculo: Honda CR-V (2012-2016)

Compartimento do motor

Localizado próximo ao reservatório de fluido de freio.A localização dos fusíveis no compartimento do motor: Honda CR-V (2012-2016)

Anúncios  publicitários



Diagramas de caixa de fusíveis

2012, 2013, 2014

Compartimento do passageiro

Diagrama da caixa de fusíveis do painel: Honda CR-V (2012, 2013, 2014)

Alocação de fusíveis no compartimento de passageiros (2012, 2013, 2014)

Não. Circuito protegido Ampères
1 – –
2 ACG 10 A
3 SRS 10 A
4 Bomba de combustivel 15 A
cinco Metro 10 A
6 Janela eletrica 7,5 A
7 VB LEFT 7,5 A
oito Motor 2 da fechadura da porta (desbloqueio) 15 A
nove Motor 1 da fechadura da porta (desbloqueio) 10 A
dez Trailer (opção) (7,5 A)
onze Teto solar (opção) (20 A)
12 Tomada de alimentação para acessórios (console central) (opção) (15 A)
13 – –
quatorze Assentos aquecidos (opção) (20 A)
quinze Motor de travamento da porta do motorista (destravar) 10 A
dezesseis Banco do motorista deslizante elétrico (opção) (20 A)
17 Banco do motorista reclinável elétrico (opção) (20 A)
18 – –
dezenove CAC 7,5 A
vinte Chave de bloqueio ACC 7,5 A
21 Luzes acesas o dia todo 7,5 A
22 A / C 7,5 A
23 Limpador de pára-brisa traseiro 10 A
24 ABS / VSA 7,5 A
25 audio 10 A
26 – –
27 Tomada de alimentação para acessórios (frente) 15 A
28 Máquina de lavar 15 A
29 SACO 7,5 A
trinta Motor de travamento da porta do motorista (travamento) (opção) 10 A
31 – –
32 Motor 2 da fechadura da porta (bloqueio) 15 A
33 Motor 1 da fechadura da porta (fechadura) 15 A
34 Luzes pequenas 10 A
35 Iluminação 7,5 A
36 – –
37 – –
38 Feixe principal esquerdo 10 A
39 Farol direito 10 A
40 TPMS 7,5 A
41 Trancar 20 A
42 Janela elétrica do motorista 20 A
43 Janela elétrica no lado do passageiro traseiro 20 A
44 Janela elétrica do lado do passageiro da frente 20 A
45 Janela elétrica traseira do lado do motorista 20 A
46 – –

Anúncios  publicitários

Compartimento do motor

Esquema da caixa de fusíveis sob o capô: Honda CR-V (2012, 2013, 2014)

Alocação de fusíveis no compartimento do motor (2012, 2013, 2014)

Não. Circuito protegido Ampères
1 EPS 70 A
1 – –
1 Motor ABS / VSA 40 A
1 ABS / VSA FSR 20 A
1 E-DPS (opção) (30 A)
1 Fusível principal 100 A
2 IG principal 50 A
2 Caixa de fusíveis principal 60 A
2 Caixa de fusíveis principal 2 60 A
2 Farol principal 30 A
2 – –
2 Desembaçador traseiro 30 A
2 – –
2 Fã 40 A
2 Limpador dianteiro principal 30 A
2 Sub motor do ventilador 20 A
2 Motor do ventilador principal 20 A
3 – –
4 – –
cinco – –
6 – –
7 – –
oito Sob Fan Rly CL 7,5 A
nove – –
dez Espelho exterior aquecido (opcional) (7,5 A)
onze STRLD 7,5 A
12 Faróis de nevoeiro (opção) (20 A)
13 Ampli Premium (opção) (20 A)
quatorze buzina 10 A
quinze Risco 10 A
dezesseis Pare 10 A
17 Bobinas IG 15 A
18 IGP2 15 A
dezenove – –
vinte – –
21 – –
22 DBW 15 A
23 IGP 15 A
24 Farol baixo esquerdo 10 A
25 Farol baixo direito 10 A
26 PEQUENO 20 A
27 Embreagem MG 7,5 A
28 Luzes interiores 7,5 A
29 Cópia de segurança 10 A



2015, 2016

Anúncios  publicitários

Compartimento do passageiro

Esquema da caixa de fusíveis do painel: Honda CR-V (2015, 2016)

Alocação de fusíveis no compartimento de passageiros (2015, 2016)

Não. Circuito protegido Ampères
1 – –
2 ACG 10 A
3 SRS 10 A
4 Bomba de combustivel 15 A
cinco Metro 10 A
6 Janela eletrica 7,5 A
7 VB LEFT 7,5 A
oito Fechadura da porta do lado do passageiro, motor 2 (destravamento) 15 A
nove Fechadura da porta do lado do motorista, motor 1 (destravamento) 15 A
dez Trailer (opção) (7,5 A)
onze Teto solar (opção) (20 A)
12 Tomada de alimentação para acessórios (console central) 20 A
13 Arruela principal (opção) (15 A)
quatorze Assentos aquecidos (opção) (20 A)
quinze Motor de travamento da porta do motorista (destravar) 10 A
dezesseis Banco do motorista deslizante elétrico (opção) (20 A)
17 Banco do motorista reclinável elétrico (opção) (20 A)
18 – –
dezenove CAC 7,5 A
vinte Chave de bloqueio ACC 7,5 A
21 Luzes acesas o dia todo 7,5 A
22 A / C 7,5 A
23 Limpador 10 A
24 ABS / VSA 7,5 A
25 audio 10 A
26 Porta traseira elétrica (opção) (20 A)
27 Tomada de alimentação para acessórios (frente) 20 A
28 Arruela (opção) 15 A
29 OPDS 7,5 A
trinta Motor de fechadura da porta do motorista (fechadura) 10 A
31 Inteligente (opcional) (10A)
32 Motor 2 da fechadura da porta do lado do passageiro (travamento) 15 A
33 Fechadura da porta do lado do motorista, motor 1 (travamento) 15 A
34 Luzes pequenas 10 A
35 Iluminação 7,5 A
36 Limpador traseiro principal (opcional) (10A)
37 Luzes de nevoeiro dianteiras (opção) (20 A)
38 Feixe principal esquerdo 10 A
39 Farol direito 10 A
40 – –
41 Trancar 20 A
42 Janela elétrica do lado do motorista 20 A
43 Janela elétrica no lado do passageiro traseiro 20 A
44 Janela elétrica do lado do passageiro da frente 20 A
45 Janela elétrica traseira do lado do motorista 20 A
46 – –

Anúncios  publicitários

Compartimento do motor

Esquema da caixa de fusíveis sob o capô: Honda CR-V (2015, 2016)

Alocação de fusíveis no compartimento do motor (2015, 2016)

Não. Circuito protegido Ampères
1 EPS 70 A
1 Porta traseira elétrica (40 A)
1 ABS / VSA FSR 20 A
1 Motor ABS / VSA 40 A
1 E-DPS (opção) (30 A)
1 Fusível principal 120 A
2 Diretor 50 A
2 Caixa de fusíveis principal 60 A
2 Caixa de fusíveis principal 2 60 A
2 Farol principal 30 A
2 Interruptor magnético ST (30 A)
2 Desembaçador traseiro 30 A
2 Motor de aquecimento 40 A
2 Limpador dianteiro principal 30 A
2 Sub motor do ventilador 20 A
2 Motor do ventilador principal 20 A
3 CC / CC1 (30 A)
3 CC / CC2 (30 A)
3 IG PRINCIPAL (30 A)
3 IG PRINCIPAL2 (30 A)
4 – –
cinco – –
6 – –
7 – –
oito Sob Fan Rly CL 7,5 A
nove VSA ECU 7,5 A
dez Espelho exterior aquecido (opcional) (7,5 A)
onze STRLD 7,5 A
12 Injetor 20 A
13 Ampli Premium (opção) (20 A)
quatorze buzina 10 A
quinze Risco 10 A
dezesseis Pare 10 A
17 Bobinas IG 15 A
18 IGP2 15 A
dezenove Luzes acesas o dia todo (10A)
vinte Banco de passageiro reclinável elétrico (20 A)
21 Descongelador (15 A)
22 DBW 15 A
23 IGP 15 A
24 Farol baixo esquerdo 10 A
25 Farol baixo direito 10 A
26 PEQUENO 20 A
27 Embreagem MG 7,5 A
28 Luzes interiores 7,5 A
29 Cópia de segurança 10 A
