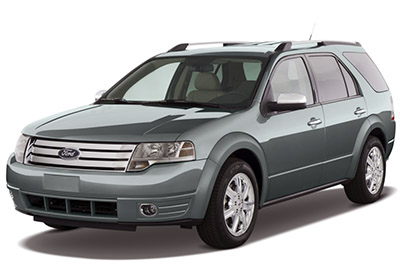

O crossover SUV de tamanho real do Ford Taurus X foi produzido de 2008 a 2009. Neste artigo, você encontrará os esquemas da caixa de fusíveis do Ford Taurus X de 2008 e 2009 , obterá informações sobre a localização dos painéis de fusíveis no interior do carro e aprenderá mais sobre a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Layout do fusível Ford Taurus X 2008-2009
Os fusíveis do isqueiro (tomada) do Ford Taurus X são os fusíveis # 13 (Power point – painel), # 14 (Power point – 2ª linha), # 15 (Power point – 3ª linha) e # 16 (Power point – console) na caixa de fusíveis do compartimento do motor.
Caixa de fusíveis do compartimento do passageiro
Localização da caixa de fusíveis
Ele está localizado à esquerda, sob o painel.
Diagrama da caixa de fusíveis
Anúncios publicitários
Alocação de fusíveis no habitáculo
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 30A | Motor de janela inteligente |
| 2 | 15A | Interruptor de ligar / desligar do freio, luz de freio alto |
| 3 | 15A | SDARS, Bluetooth, Sistema de Entretenimento Familiar (FES) / Controle do banco traseiro |
| 4 | 30A | Não usado (sobressalente) |
| cinco | 10A | Potência lógica SPDJB |
| 6 | 20 A | Bloqueios |
| 7 | 10A | Faróis médios (esquerda) |
| oito | 10A | Faróis médios (direita) |
| nove | 15A | Iluminação interior, luzes de carregamento |
| dez | 15A | Retroiluminação, lâmpadas Puddle |
| onze | 10A | Tração nas quatro rodas |
| 12 | 7,5A | Chaves de memória de assento / espelho, módulo de memória |
| 13 | 5A | módulo FEPS |
| quatorze | 10A | Módulo da porta traseira elétrica |
| quinze | 10A | Controle de clima |
| dezesseis | 15A | Não usado (sobressalente) |
| 17 | 20A | Toda a energia para o motor elétrico da fechadura, destravamento da porta traseira |
| 18 | 20A | Assento elétrico da 2ª fila |
| dezenove | 25A | Teto lunar |
| vinte | 15A | Conector OBDII |
| 21 | 15A | Faróis de nevoeiro |
| 22 | 15A | Luzes de estacionamento, luzes de licença |
| 23 | 15A | Luzes vermelhas |
| 24 | 20A | Relé da buzina |
| 25 | 10A | Lâmpadas sob demanda / lâmpadas internas |
| 26 | 10A | Grupo de painel |
| 27 | 20A | Pedal ajustável |
| 28 | 5A | Rádio, sinal de início de rádio |
| 29 | 5A | Grupo de painel |
| trinta | 5A | Interruptor de cancelamento de overdrive |
| 31 | 10A | 2008: Bússola, espelho retrovisor com escurecimento automático 2009: Não usado (peça sobressalente) |
| 32 | 10A | 2008: Módulo de controle de restrição 2009: Não usado (sobressalente) |
| 33 | 10A | 2008: Não usado (sobressalente) 2009: Módulo de controle de restrição |
| 34 | 5A | Módulo AWD |
| 35 | 10A | Sensor de rotação da direção, FEPS, auxiliar de estacionamento traseiro, módulos de assento aquecido |
| 36 | 5A | Módulo PATS |
| 37 | 10A | Controle de clima |
| 38 | 20A | Subwoofer (rádio audiófilo) |
| 39 | 20A | Rádio |
| 40 | 20A | Poupar |
| 41 | 15A | Micro espelho, teto solar, interruptores de bloqueio frontal, rádio |
| 42 | 10A | Não usado (sobressalente) |
| 43 | 10A | Não usado (sobressalente) |
| 44 | 10A | Não usado (sobressalente) |
| 45 | 5A | Bobinas de relé: PDB, A / C auxiliar, limpadores dianteiro e traseiro, motor do ventilador dianteiro |
| 46 | 7,5A | Sensor de classificação de ocupante (OCS), indicador de desativação do airbag do passageiro (PADI) |
| 47 | 30A | Vidros elétricos (disjuntor) |
| 48 | – | Relé acessório atrasado |
Caixa de fusíveis do compartimento do motor
Localização da caixa de fusíveis
Anúncios publicitários
Diagrama da caixa de fusíveis
Atribuição de fusíveis e relés na caixa de distribuição elétrica
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 80A | Potência SPDJB |
| 2 | 80A | Potência SPDJB |
| 3 | 30A | Limpa pára-brisas |
| 4 | – | Não usado |
| cinco | 20A | Módulo do banco traseiro aquecido |
| 6 | – | Não usado |
| 7 | 50A | Ventilador de refrigeração do motor |
| oito | – | Não usado |
| nove | 40A | Sistema Antibloqueio de Frenagem (ABS) / Bomba AdvanceTrac |
| dez | 30A | Entrada |
| onze | 50A | Relé do Módulo de Controle do Trem de Força (PCM) |
| 12 | 20A | Vanne ABS / Advance Trac |
| 13 | 20A | Tomada elétrica (painel) |
| quatorze | 20A | Tomada elétrica (2ª linha) |
| quinze | 20A | Tomada elétrica (3ª linha) |
| dezesseis | 20A | Tomada elétrica (console) |
| 17 | 10A | Alternador |
| 18 | – | Não usado |
| dezenove | – | Não usado |
| vinte | 40A | Descongelador traseiro |
| 21 | 30A | Motores elétricos de assento (passageiro) |
| 22 | 20A | Módulo de assento aquecido |
| 23 | 10A | PCM Keep Alive Power, Canister évent |
| 24 | 10A | Relé de embreagem de ar condicionado |
| 25 | 25A | Limpador de pára-brisa traseiro |
| 26 | 20A | Relé de emergência |
| 27 | 15A | Relé de combustível (módulo de controle da bomba de combustível, bomba de combustível) |
| 28 | – | Não usado |
| 29 | 30A | Porta traseira elétrica |
| trinta | – | Não usado |
| 31 | 30A | Relé de soprador auxiliar |
| 32 | 30A | Motores do assento do motorista, módulo de memória |
| 33 | 20A | Chave de ignição (para SJB) |
| 34 | – | Não usado |
| 35 | 40A | Motor do ventilador A / C frontal |
| 36 | Diodo 1A | Arranque com um toque |
| 37 | Diodo 1A | Bomba de combustivel |
| 38 | 10A | IVD, sensor de taxa de guinada |
| 39 | 10A | Díodo de combustível, PCM |
| 40 | 10A | Bomba auxiliar de refrigeração |
| 41 | Relé G8VA | embreagem de ar condicionado |
| 42 | Relé G8VA | Bomba de combustivel |
| 43 | Relé G8VA | Cópia de segurança |
| 44 | Relé G8VA | Limpador de pára-brisa traseiro |
| 45 | 10A | Chave de desabilitação de controle de velocidade, sensor de fluxo de massa de ar, módulo em linha VPWR2 |
| 46 | 10A | Relé de embreagem de ar condicionado, VPWR3 |
| 47 | 15A | PCM VPWR1 |
| 48 | 15A | PCM VPWR4 |
| 49 | 15A | Espelhos aquecidos |
| cinquenta | Relé ISO completo | Relé PCM |
| 51 | – | Não usado |
| 52 | – | Não usado |
| 53 | Relé ISO completo | Relé de degelo traseiro |
| 54 | Relé ISO completo | Relé do motor do soprador |
| 55 | Relé ISO completo | Iniciador de revezamento |
| 56 | – | Não usado |
| 57 | Relé ISO completo | Relé do limpador dianteiro |
| 58 | – | Não usado |
