O crossover elétrico compacto Ford Mustang Mach-E está disponível de 2020 até o presente. Neste artigo, você encontrará diagramas de caixa de fusíveis do Ford Mustang Mach-E 2020, 2021 , obter informações sobre a localização dos painéis de fusíveis dentro do carro e aprender sobre a atribuição de cada fusível (layout do fusível).

Contents
  1. Layout do fusível Ford Mustang Mach-E (2021-…)
  2. Caixa de fusíveis do módulo de controle do corpo
  3. Caixa de fusíveis sob o capô
  4. Diagrama da caixa de fusíveis do módulo de controle do corpo
  5. Diagrama da caixa de fusíveis sob o capô

Layout do fusível Ford Mustang Mach-E (2021-…)

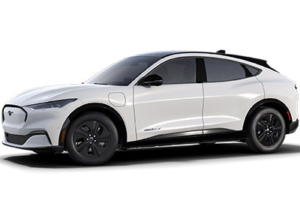

Ford Mustang Mach-E (2021 -...)

Localização da caixa de fusíveis

Caixa de fusíveis do módulo de controle do corpo

A localização dos fusíveis no habitáculo: Ford Mustang Mach-E (2021)

Caixa de fusíveis sob o capô

A localização dos fusíveis no compartimento sob o capô: Ford Mustang Mach-E (2021)

  1. Remova a tampa da bagageira.
  2. Puxe a trava em sua direção e remova a tampa superior.
  3. Puxe a alavanca do conector para cima.
  4. Puxe o conector para cima para removê-lo.
  5. Puxe as duas travas em sua direção e remova a caixa de fusíveis.
  6. Vire a caixa de fusíveis e abra a tampa.

anúncios vertisements

Instalando e removendo a tampa do compartimento de bagagem

Tampa do compartimento de bagagem traseiro

Tampa do compartimento de bagagem traseiro

  1. Comece na extremidade traseira do lado esquerdo.
  2. Puxe para cima nos locais dos clipes mostrados para liberar os clipes.
  3. Remova a capa.
  4. Para instalar, inverta o procedimento de remoção.

Capas para compartimento de bagagem para mão esquerda / direita

  1. Comece na extremidade traseira do lado direito (ou no lado esquerdo) e trabalhe em direção à frente da tampa.
  2. Puxe para cima nos locais dos clipes mostrados para liberar os clipes.
  3. Remova a capa.
  4. Para instalar, inverta o procedimento de remoção.
Diagramas de caixa de fusíveis

Diagrama da caixa de fusíveis do módulo de controle do corpo

Diagrama da caixa de fusíveis do módulo de controle do corpo: Ford Mustang Mach-E (2021 -...)

Atribuição dos fusíveis na caixa de fusíveis BCM

№ Avaliação Componente Protegido
1 5 A Não usado.
2 5 A Não usado.
3 10 A Módulo de potência estendido.
4 10 A Visor multifuncional.
5 20 A Não usado.
6 10 A Não usado.
7 30 A Módulo da porta do passageiro.
8 5 A Não usado.
9 5 A Espelho exterior com escurecimento automático.
10 10 A Módulo de potência estendido.
11 5 A Porta elevatória elétrica.
Módulo de atuação da porta traseira sem as mãos.
Módulo da unidade de controle de telemática.
12 5 A Alarme anti-roubo.
Interruptor de teclado sem chave.
Interruptor de ativação da porta do motorista dianteiro.
Interruptor de ativação da porta traseira do motorista.
13 15 A Não usado.
14 30 A Módulo da porta do motorista.
15 15 A Não usado.
16 15 A Suspensão ativa (GT).
17 15 A SINCRONIZAR.
18 7,5 A Módulo de carregamento de acessório sem fio.
Monitor de status do driver.
Interruptor de ativação da porta do passageiro dianteiro.
Interruptor de ativação da porta traseira do passageiro.
19 7,5 A Pacote de interruptores dos faróis.
Módulo Bluetooth de baixa energia.
Iniciar o botão de pressão.
20 10 A Buzina de alarme anti-roubo.
21 7,5 A Módulo de gateway.
Controle do clima.
Módulo de mudança de marchas.
22 7,5 A Conjunto de instrumentos.
Módulo de controle da coluna de direção.
23 20 A Unidade de áudio.
24 20 A Não usado.
25 30 A CB Não usado.

anúncios vertisements

Diagrama da caixa de fusíveis sob o capô

Diagrama da caixa de fusíveis sob o capô: Ford Mustang Mach-E (2021 -...)

Atribuição dos fusíveis na caixa de fusíveis sob o capô

№ Avaliação Componente Protegido
1 – Não usado.
2 40 A Não usado (sobressalente).
3 15 A Aquecedor do limpador de para-brisa.
4 40 A Não usado (sobressalente).
5 – Não usado.
6 – Não usado.
7 – Não usado.
8 – Não usado.
9 – Não usado.
10 – Não usado.
11 15 A Módulo de controle do trem de força.
12 – Não usado.
13 15 A Compressor elétrico AC.
Obturador de grade ativa.
Bomba de resfriamento do aquecedor do módulo de controle do trem de força.
Válvula de desligamento do aquecedor do módulo de controle do trem de força.
14 15 A Bomba de óleo de transmissão da unidade de acionamento secundária (GT).
15 – Não usado.
16 10 A Módulo de controle de carga da bateria.
17 – Não usado.
18 10 A Módulo de controle do trem de força.
19 10 A Módulo de controle do sistema de freio.
20 5 A Indicador de status da porta de carga.
21 5 A Bobina do relé do atuador do compartimento de bagagem dianteiro.
22 20 A Amplificador.
23 20 A Porta eletrônica traseira do lado do motorista.
24 – Não usado.
25 25 A Faróis reforçados para canhotos.
26 25 A Faróis avançados à direita.
27 5 A Mantenha o poder vivo.
28 5 A Bobina do relé do atuador do compartimento de bagagem dianteiro.
29 5 A Conversor DC / DC.
30 – Não usado.
31 5 A Direção assistida eletrônica.
32 30 A Módulo de controle do corpo.
33 20 A Sistema avançado de assistência ao motorista.
34 10 A Módulo de controle do farol.
35 15 A Volante aquecido.
36 10 A Módulo de controle do trem de força híbrido primário.
Caixa de distribuição de energia auxiliar.
Módulo de controle do trem de força híbrido secundário.
37 20 A Chifre.
38 40 A Ventoinha do motor.
39 – Não usado.
40 – Não usado.
41 20 A Amplificador.
42 30 A Assento motorizado do motorista.
43 40 A Válvulas do sistema de freio antibloqueio.
44 60 A Caixa de distribuição de energia auxiliar.
45 30 A Assento elétrico do passageiro.
46 – Não usado.
47 – Não usado.
48 – Não usado.
49 60 A Bomba do sistema de freio antibloqueio.
50 60 A Ventoinha.
51 – Não usado.
52 5 A Porta USB.
53 – Não usado.
54 – Não usado.
55 30 A Assentos aquecidos.
56 20 A Módulo de bagageira frontal.
57 10 A Conector de ligação de dados.
58 – Não usado.
59 40 A Módulo de controle do corpo.
60 – Não usado.
61 20 A Ponto de alimentação auxiliar.
62 – Não usado.
63 – Não usado.
64 30 A Porta elevatória elétrica.
65 30 A Módulo de dinâmica do veículo.
66 – Não usado.
67 – Não usado.
68 5 A Módulo de controle eletrônico da bateria.
69 20 A Porta eletrônica traseira do lado do passageiro.
70 – Não usado.
71 20 A Ponto de alimentação auxiliar.
72 20 A Limpa-vidros traseiro.
73 – Não usado.
74 30 A Motor do limpador de pára-brisa.
75 – Não usado.
76 30 A Vidro traseiro aquecido.
77 – Não usado.
78 20 A Porta eletrônica dianteira do lado do motorista.
79 20 A Porta eletrônica do lado do passageiro dianteiro.
80 – Não usado.
81 10 A Bomba lava-vidros traseiro.
82 – Não usado.
83 – Não usado.
84 40 A Não usado (sobressalente).
85 5 A Sensor de chuva.
86 – Não usado.
87 – Não usado.
88 – Não usado.
