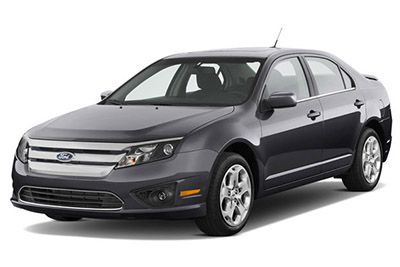

Neste artigo consideramos a primeira geração do Ford Fusion (EUA) após o facelift, produzido de 2010 a 2012. Aqui você encontrará diagramas das caixas de fusíveis do Ford Fusion 2011 e 2012 , obter informações sobre a localização dos painéis número de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relés.
Layout do fusível do Ford Fusion 2010-2012
Os fusíveis do isqueiro (tomada) do Ford Fusion são fusíveis №22 (tomada do console) e №29 (tomada dianteira) na caixa de fusíveis do compartimento do motor.
Localização da caixa de fusíveis
Compartimento do passageiro
O painel de fusíveis está localizado abaixo e à esquerda do volante, próximo ao pedal do freio.
Compartimento do motor
A caixa de distribuição elétrica está localizada no compartimento do motor.
Diagramas de caixa de fusíveis
Anúncios publicitários
2011
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2011)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 30A | Motor de janela inteligente do motorista |
| 2 | 15A | Interruptor de liga / desliga do freio, luz de freio de centro alto |
| 3 | 15A | Não usado (sobressalente) |
| 4 | 30A | Não usado (sobressalente) |
| cinco | 10A | Iluminação do teclado, trava da alavanca do freio |
| 6 | 20A | Sinais de direção, luzes de parada |
| 7 | 10A | Faróis médios (esquerda) |
| oito | 10A | Faróis médios (direita) |
| nove | 15A | Lâmpadas de cortesia |
| dez | 15A | Retroiluminação, lâmpadas Puddle |
| onze | 10A | Módulo AWD |
| 12 | 7,5A | Espelhos retrovisores elétricos |
| 13 | 5A | Módulo SYNC® |
| quatorze | 10A | Módulo de botão de rádio e ar condicionado do Painel Eletrônico de Acabamento (EFP), visor de navegação, visor de informações do centro, módulo GPS |
| quinze | 10A | Controle de clima |
| dezesseis | 15A | Não usado (sobressalente) |
| 17 | 20A | Fechaduras de porta, abridor de porta-malas |
| 18 | 20A | Assentos aquecidos |
| dezenove | 25A | Amplificador |
| vinte | 15A | Conector de diagnóstico integrado |
| 21 | 15A | Faróis de nevoeiro |
| 22 | 15A | Luzes de posição dianteira, luzes de estacionamento, luz de matrícula |
| 23 | 15A | Luzes vermelhas |
| 24 | 20A | buzina |
| 25 | 10A | Lâmpadas sob demanda / relés de economia de energia |
| 26 | 10A | Energia da bateria do painel de instrumentos |
| 27 | 20A | Chave de ignição |
| 28 | 5A | Circuito de detecção de rádio-manivela |
| 29 | 5A | Potência de ignição do painel de instrumentos |
| trinta | 5A | Não usado (sobressalente) |
| 31 | 10A | Não usado (sobressalente) |
| 32 | 10A | Módulo de controle de restrição |
| 33 | 10A | Não usado (sobressalente) |
| 34 | 5A | Não usado (sobressalente) |
| 35 | 10A | Auxílio de estacionamento traseiro, sistema de monitoramento de ponto cego, assentos aquecidos, AWD, câmera de vídeo traseira |
| 36 | 5A | Transceptor sensor passivo antifurto (PATS) |
| 37 | 10A | Não usado (sobressalente) |
| 38 | 20A | Amplificador de subwoofer |
| 39 | 20A | Rádio |
| 40 | 20A | Não usado (sobressalente) |
| 41 | 15A | Espelho retrovisor com escurecimento automático, teto solar, bússola, iluminação ambiente |
| 42 | 10A | Controle de estabilidade eletrônico, direção hidráulica eletrônica |
| 43 | 10A | Não usado (sobressalente) |
| 44 | 10A | Módulo de controle de diodo de combustível / trem de força |
| 45 | 5A | Luz de fundo aquecida e bobina de relé para soprador, fluido de lavagem |
| 46 | 7,5A | Módulo do sensor de classificação de ocupante (OCS), luz indicadora de desativação do airbag do passageiro |
| 47 | Disjuntor 30A | Janelas eletricas |
| 48 | – | Relé acessório atrasado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2011)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 50A * | Direção hidráulica eletrônica B + |
| 2 | 50A * | Direção hidráulica eletrônica B + |
| 3 | 40A * | Módulo de controle do trem de força (PCM) (relé de força 57) |
| 4 | – | Não usado |
| cinco | 30A * | Starter (relé de potência 55) |
| 6 | 40A * | Descongelamento traseiro (energia do relé 53) |
| 7 | – | Não usado |
| oito | 40A * | Bomba do Sistema de Frenagem Antibloqueio (ABS) |
| nove | 20A * | Limpador |
| dez | 30A * | Válvula ABS |
| onze | – | Não usado |
| 12 | – | Não usado |
| 13 | – | Não usado |
| quatorze | – | Não usado |
| quinze | – | Não usado |
| dezesseis | 15 A ** | Módulo de transmissão (3,5L) |
| 17 | 10 A ** | Alternador |
| 18 | – | Não usado |
| dezenove | – | Não usado |
| vinte | – | Não usado |
| 21 | – | Não usado |
| 22 | 20 A * | Tomada de energia do console |
| 23 | 10 A ** | PCM – Manter energia, ventilação do cartucho |
| 24 | – | Não usado |
| 25 | 10 A ** | Embreagem A / C (relé de potência 43) |
| 26 | – | Não usado |
| 27 | – | Não usado |
| 28 | 60A * | Motor da ventoinha de refrigeração (2,5L e 3,0L) |
| 28 | 80A * | Motor do ventilador de resfriamento (3,5L) |
| 29 | 20 A * | Tomada frontal |
| trinta | 30A * | Relé de combustível (relé de energia 54) |
| 31 | 30 A * | Banco do passageiro ajustável eletricamente |
| 32 | 30 A * | Banco do motorista com ajuste elétrico |
| 33 | 20 A * | Fonte de alimentação do motor do teto solar |
| 34 | – | Não usado |
| 35 | 40 A * | Motor do ventilador A / C frontal (relé de energia 52) |
| 36 | Diodo 1A | Bomba de combustivel |
| 37 | Diodo 1A | Arranque com um toque |
| 38 | 10 A ** | Espelhos retrovisores externos aquecidos |
| 39 | – | Não usado |
| 40 | – | Não usado |
| 41 | Relé G8VA | Luzes de emergência |
| 42 | – | Não usado |
| 43 | Relé G8VA | embreagem de ar condicionado |
| 44 | – | Não usado |
| 45 | 15A ** | Injetores |
| 46 | 15A ** | PCM |
| 47 | 10 A ** | Componentes gerais do trem de força, relé da embreagem A / C, luzes de ré |
| 48 | 15A ** | Bobinas de ignição |
| 49 | 15A ** | Componentes do trem de força relacionados às emissões (2,5L e 3,5L) |
| 49 | 20A ** | Componentes do trem de força relacionados às emissões (3.0L) |
| cinquenta | – | Não usado |
| 51 | – | Não usado |
| 52 | Relé ISO completo | Relé do motor do soprador |
| 53 | Relé ISO completo | Relé de degelo traseiro |
| 54 | Relé ISO completo | Relé de combustível |
| 55 | Relé ISO completo | Iniciador de revezamento |
| 56 | – | Não usado |
| 57 | Relé ISO completo | Relé PCM |
| 58 | – | Não usado |
| * Fusíveis de cartucho ** Mini fusíveis |
2012
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2012)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 30A | Motor de janela inteligente do motorista |
| 2 | 15A | Interruptor de liga / desliga do freio, luz de freio de centro alto |
| 3 | 15A | Não usado (sobressalente) |
| 4 | 30A | Motor de janela inteligente de passageiro |
| cinco | 10A | Iluminação do teclado, trava da alavanca do freio |
| 6 | 20A | Sinais de direção, luzes de parada |
| 7 | 10A | Faróis médios (esquerda) |
| oito | 10A | Faróis médios (direita) |
| nove | 15A | Lâmpadas de cortesia |
| dez | 15A | Retroiluminação, lâmpadas Puddle |
| onze | 10A | Módulo AWD |
| 12 | 7,5A | Espelhos retrovisores elétricos |
| 13 | 5A | Módulo SYNC® |
| quatorze | 10A | Módulo de botão de rádio e ar condicionado do Painel Eletrônico de Acabamento (EFP), visor de navegação, visor de informações do centro, módulo GPS |
| quinze | 10A | Controle de clima |
| dezesseis | 15A | Não usado (sobressalente) |
| 17 | 20A | Fechaduras de porta, abridor de porta-malas |
| 18 | 20A | Assentos aquecidos |
| dezenove | 25A | Amplificador |
| vinte | 15A | Conector de diagnóstico integrado |
| 21 | 15A | Faróis de nevoeiro |
| 22 | 15A | Luzes de posição dianteira, luzes de estacionamento, luz de matrícula |
| 23 | 15A | Luzes vermelhas |
| 24 | 20A | buzina |
| 25 | 10A | Lâmpadas sob demanda / relés de economia de energia |
| 26 | 10A | Energia da bateria do painel de instrumentos |
| 27 | 20A | Chave de ignição |
| 28 | 5A | Circuito de detecção de rádio-manivela |
| 29 | 5A | Potência de ignição do painel de instrumentos |
| trinta | 5A | Não usado (sobressalente) |
| 31 | 10A | Não usado (sobressalente) |
| 32 | 10A | Módulo de controle de restrição |
| 33 | 10A | Não usado (sobressalente) |
| 34 | 5A | Não usado (sobressalente) |
| 35 | 10A | Auxílio de estacionamento traseiro, sistema de monitoramento de ponto cego, assentos aquecidos, AWD, câmera de vídeo traseira |
| 36 | 5A | Transceptor sensor passivo antifurto (PATS) |
| 37 | 10A | Não usado (sobressalente) |
| 38 | 20A | Não usado (sobressalente) |
| 39 | 20A | Rádio |
| 40 | 20A | Não usado (sobressalente) |
| 41 | 15A | Espelho retrovisor com escurecimento automático, teto solar, bússola, iluminação ambiente |
| 42 | 10A | Controle de estabilidade eletrônico, direção hidráulica eletrônica |
| 43 | 10A | Sensor de chuva |
| 44 | 10A | Módulo de controle de diodo de combustível / trem de força |
| 45 | 5A | Luz de fundo aquecida e bobina de relé para soprador, fluido de lavagem |
| 46 | 7,5A | Módulo do sensor de classificação de ocupante (OCS), luz indicadora de desativação do airbag do passageiro |
| 47 | Disjuntor 30A | Janelas eletricas |
| 48 | – | Relé acessório atrasado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2012)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 50A * | Direção hidráulica eletrônica B + |
| 2 | 50A * | Direção hidráulica eletrônica B + |
| 3 | 40 A * | Módulo de controle do trem de força (PCM) (relé de força 57) |
| 4 | – | Não usado |
| cinco | 30 A * | Starter (relé de potência 55) |
| 6 | 40 A * | Descongelamento traseiro (energia do relé 53) |
| 7 | – | Não usado |
| oito | 40 A * | Bomba do Sistema de Frenagem Antibloqueio (ABS) |
| nove | 20 A * | Limpador |
| dez | 30 A * | Válvula ABS |
| onze | – | Não usado |
| 12 | – | Não usado |
| 13 | – | Não usado |
| quatorze | – | Não usado |
| quinze | – | Não usado |
| dezesseis | 15A ** | Módulo de transmissão (3,5L) |
| 17 | 10 A ** | Alternador |
| 18 | – | Não usado |
| dezenove | – | Não usado |
| vinte | – | Não usado |
| 21 | – | Não usado |
| 22 | 20A * | Tomada de energia do console |
| 23 | 10 A ** | PCM – Manter energia, ventilação do cartucho |
| 24 | – | Não usado |
| 25 | 10 A ** | Embreagem A / C (relé de potência 43) |
| 26 | – | Não usado |
| 27 | – | Não usado |
| 28 | 60A * | Motor da ventoinha de refrigeração (2,5L e 3,0L) |
| 28 | 80A * | Motor do ventilador de resfriamento (3,5L) |
| 29 | 20A * | Tomada frontal |
| trinta | 30A * | Relé de combustível (relé de energia 54) |
| 31 | 30A * | Banco do passageiro ajustável eletricamente |
| 32 | 30A * | Banco do motorista com ajuste elétrico |
| 33 | 20A * | Fonte de alimentação do motor do teto solar |
| 34 | – | Não usado |
| 35 | 40A * | Motor do ventilador A / C frontal (relé de energia 52) |
| 36 | Diodo 1A | Bomba de combustivel |
| 37 | Diodo 1A | Arranque com um toque |
| 38 | 10 A ** | Espelhos retrovisores externos aquecidos |
| 39 | – | Não usado |
| 40 | – | Não usado |
| 41 | Relé G8VA | Luzes de emergência |
| 42 | – | Não usado |
| 43 | Relé G8VA | embreagem de ar condicionado |
| 44 | – | Não usado |
| 45 | 15A ** | Injetores |
| 46 | 15 A ** | PCM |
| 47 | 10A ** | Componentes gerais do trem de força, relé da embreagem A / C, luzes de ré |
| 48 | 15A ** | Bobinas de ignição |
| 49 | 15 A ** | Componentes do trem de força relacionados às emissões (2,5L e 3,5L) |
| 49 | 20A ** | Componentes do trem de força relacionados às emissões (3.0L) |
| cinquenta | – | Não usado |
| 51 | – | Não usado |
| 52 | Relé ISO completo | Relé do motor do soprador |
| 53 | Relé ISO completo | Relé de degelo traseiro |
| 54 | Relé ISO completo | Relé de combustível |
| 55 | Relé ISO completo | Iniciador de revezamento |
| 56 | – | Não usado |
| 57 | Relé ISO completo | Relé PCM |
| 58 | – | Não usado |
| * Fusíveis de cartucho ** Mini fusíveis |
