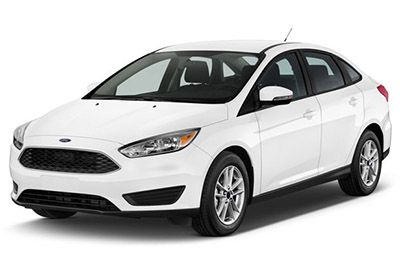

Diagrama de fusíveis e relés para Ford Focus (2015-2018)

Neste artigo consideramos a terceira geração do Ford Focus após facelift, produzida de 2015 a 2018. Aqui você encontrará diagramas de caixas de fusíveis do  Ford Focus 2015, 2016, 2017 e 2018  , obter informações sobre a localização dos painéis de fusíveis dentro do carro, e descubra a atribuição de cada fusível (arranjo de fusíveis) e relés.

Layout do fusível Ford Focus 2015-2018

---

---

Compartimento do passageiro

O painel de fusíveis está localizado no lado direito sob o porta-luvas.

Compartimento do motor

A caixa de distribuição elétrica está localizada no compartimento do motor.

Compartimento de bagagem

O painel de fusíveis está localizado na bagageira, atrás do arco da roda esquerda.



2015

Compartimento do passageiro



Alocação de fusíveis no compartimento de passageiros (2015)

Não.	Amperagem	Circuitos protegidos
F56	20A	Abastecimento da bomba de combustível.
F57	–	Não usado.
F58	–	Não usado.
F59	5A	Fonte de alimentação para o sistema anti-roubo passivo.
F60	10A	Iluminação interna, chaveiro na porta do motorista, porta-luvas, iluminação ambiente, teto solar elétrico.
F61	20A	Isqueiro, tomada traseira.
F62	–	Não usado.
F63	–	Não usado.
F64	–	Não usado.
F65	10A	Destrancar a tampa da bagageira.
F66	20A	Fechadura da porta do motorista, travamento duplo.
F67	7,5 A	Exibição de informações e entretenimento. Sistema de Posicionamento Global. Conectividade de controle de voz do telefone Bluetooth.
F68	–	Não usado.
F69	5A	Conjunto de instrumentos.
F70	20A	Fecho centralizado.
F71	7,5 A	Ar condicionado.
F72	7,5 A	Módulo de controle do volante.
F73	7,5 A	Sirene de bateria de emergência (sistema de alarme). Sistema de diagnóstico integrado.
F74	15A	Feixe principal.
F75	15A	Luzes de nevoeiro dianteiras.
F76	10A	Luz reversa.
F77	20A	Bomba de lavagem.
F78	5A	Interruptor de ignição ou botão de partida.
F79	15A	Botões de auto-rádio, perigo e fechadura.
F80	20A	Teto de abrir elétrico.
F81	5A	Receptor de radiofrequência.
F82	20A	Terra da bomba de lavagem.
F83	20A	Fecho centralizado no terreno.
F84	20A	Destrancamento da porta do condutor e duplo bloqueio de terra.
F85	7,5 A	Monitoramento da qualidade da tensão (KL15). Módulo de aquecimento de ar condicionado manual. Aquecedor auxiliar. Câmera voltada para frente. Rádio. Módulo de teto solar.
F86	10A	Sistema restrito. Módulo de aquecimento de ar condicionado manual. Sistema de desativação do airbag do passageiro.
F87	15A	Volante aquecido.
F88	–	Não usado.
F89	–	Não usado.

Compartimento do motor



Alocação de fusíveis na caixa de distribuição elétrica (2015)

Não.	Amperagem	Circuitos protegidos
F7	40A	Bomba do sistema de freio antibloqueio. Válvula de programa de estabilidade eletrônica.
F8	30A	Válvula de programa de estabilidade eletrônica.
F9	30A	Vidro traseiro aquecido.
F10	40A	Motor do ventilador do aquecedor.
F11	trinta	Módulo liga-desliga.
F12	30A	Sistemas de gerenciamento de motor. Relé de recirculação dos gases de escape.
F13	30A	Iniciador de revezamento.
F14	25	Janela traseira elétrica (sem unidade de controle da porta).
F15	25A	Módulo de controle de transmissão. Ventilador de refrigeração – 1.0L EcoBoost.
F 16	–	Não usado.
F17	–	Não usado.
F18	20A	Limpa pára-brisas.
F19	5A	Módulo de programa eletrônico de estabilidade.
F20	15 A	Buzina
F21	5A	Interruptor da luz de freio.
F22	15 A	Sistema de monitoramento de bateria.
F23	5A	Bobinas de relé, módulo de comutação de controle de iluminação.
F24	5A	Pára-brisa traseiro aquecido.
F25	10A	Espelhos retrovisores elétricos.
F26	15 A	Módulo de controle de transmissão – 2.0L GDI.
F26	20A	Módulo de controle de transmissão – 1.0L Ecoboost.
F27	15 A	Embreagem de ar condicionado.
F28	–	Não usado.
F29	10A	Stop-start para câmera reversa. Sistema de Informação de Ponto Cego.
F30	–	Não usado.
F31	–	Não usado.
F32	10A	Módulo de controle do trem de força. Sensor de posição do virabrequim. Sensor de posição da árvore de cames.
F33	15 A	Medidor de fluxo de ar de massa total – 2,0 GDI. Bobinas de ignição – 1.0L EcoBoost.
F34	10A	Funciona na bomba d’água. Válvulas variáveis. Válvula de drenagem do recipiente.
F35	10A	Sensor de posição do virabrequim. Sensor de oxigênio do gás de exaustão aquecido universal. Válvula de drenagem do recipiente.
F36	5A	Obturador de grade ativa.
F37	15 A	Fogos diurnos. Módulo de controle de farol
F38	15 A	Interruptor de controle de transmissão.
F39	–	Não usado.
F40	5A	Direção assistida elétrica.
F41	20A	Fonte de alimentação para o módulo de controle da carroceria KL15.
F42	15A	Limpador de pára-brisa traseiro.
F43	15A	Faróis adaptáveis.
F44	–	Não usado.
F45	–	Não usado.
F46	25A	Janelas elétricas.
F47	7,5A	Retrovisores exteriores aquecidos.
F48	–	Não usado.
Retransmissão
R1	Micro relé	Ventilador Intercooler.
R2	Micro relé	Buzina
R3	Micro relé	Descongelador da janela dianteira (pára-brisa parcialmente aquecido).
R4	–	Não usado.
R5	Micro relé	Limpador de pára-brisa traseiro.
R6	–	Não usado.
R7	–	Não usado.
R8	Relé Elétrico	Alimentação de acessório atrasada.
R9	–	Não usado.
R10	Mini relé	Iniciador de revezamento.
R11	Micro relé	Embreagem de ar condicionado.
R12	Relé Elétrico	Relé do ventilador de refrigeração.
R13	Mini relé	Ventoinha do motor.
R14	Mini relé	Módulo de controle do trem de força.
R15	Relé Elétrico	Descongelador do vidro traseiro.
R16	Relé Elétrico	Ignição.

Compartimento de bagagem

Alocação de fusíveis no Cofre (2015)

Não.	Ampère	Circuitos protegidos
F1	5A	Relé de ignição.
F2	–	Não usado.
F3	5A	Maçanetas das portas do veículo sem chave.
F4	25A	Módulo da porta (frente esquerda) (vidros elétricos, fecho centralizado, retrovisores rebatíveis eléctricos, retrovisores exteriores aquecidos).
F5	25A	Módulo da porta (frente direita) (vidros elétricos, fecho centralizado, retrovisores rebatíveis eléctricos, retrovisores exteriores aquecidos).
F6	25A	Módulo da porta (traseira esquerda) (vidros elétricos).
F7	25A	Módulo da porta (traseira direita) (vidros elétricos).
F8	–	Não usado.
F9	25A	Banco do motorista controlado eletricamente.
F10	25A	Amplificador de processamento de sinal digital.
F11	5A	Troca de teclado.
F12	–	Não usado.
F13	–	Não usado.
F14	–	Não usado.
F15	–	Não usado.
F 16	–	Não usado.
F17	–	Não usado.
F18	–	Não usado.
F19	–	Não usado.
F20	–	Não usado.
F21	–	Não usado.
F22	–	Não usado.
F23	–	Não usado.
F24	–	Não usado.
F25	–	Não usado.
F26	–	Não usado.
F27	–	Não usado.
F28	–	Não usado.
F29	5A	Monitor de ponto cego. Câmera reversa sem módulo de parada de partida.
F30	5A	Módulo de ajuda ao estacionamento.
F31	–	Não usado.
F32	–	Não usado.
F33	–	Não usado.
F34	15 A	Banco do motorista aquecido.
F35	15 A	Banco do passageiro dianteiro aquecido.
F36	–	Não usado.
F37	–	Não usado.
F38	–	Não usado.
F39	–	Não usado.
F40	–	Não usado.
F41	–	Não usado.
F42	–	Não usado.
F43	–	Não usado.
F44	–	Não usado.
F45	–	Não usado.
F46	–	Não usado.
Retransmissão
R1	Relé Elétrico	Chave de ignição.
R2	–	Não usado.
R3	–	Não usado.
R4	–	Não usado.
R5	–	Não usado.
R6	–	Não usado.



2016, 2017

Compartimento do passageiro

Alocação de fusíveis no compartimento de passageiros (2016, 2017)

Não.	Ampère	Circuitos protegidos
F56	20A	Abastecimento da bomba de combustível.
F57	–	Não usado.
F58	–	Não usado.
F59	5A	Fonte de alimentação para o sistema anti-roubo passivo.
F60	10A	Iluminação interna, chaveiro na porta do motorista, porta-luvas, iluminação ambiente, teto solar elétrico.
F61	20A	Isqueiro frontal. Tomada de 2ª fila.
F62	–	Não usado.
F63	–	Não usado.
F64	–	Não usado.
F65	10A	Destrancar a tampa da bagageira.
F66	20A	Fechadura da porta do motorista.
F67	7,5 A	Exibição de informações e entretenimento. Sistema de Posicionamento Global. Módulo SYNC.
F68	–	Não usado.
F69	5A	Conjunto de instrumentos.
F70	20A	Fecho centralizado.
F71	7,5 A	Ar condicionado.
F72	7,5 A	Módulo de controle do volante.
F73	7,5 A	Sirene de bateria de emergência (sistema de alarme). Sistema de diagnóstico integrado.
F74	15A	Unidade óptica (farol alto).
F75	15A	Luzes de nevoeiro dianteiras.
F76	10A	Luz reversa.
F77	20A	Bomba de lavagem.
F78	5A	Interruptor de ignição ou botão de partida.
F79	15A	Botões de auto-rádio, perigo e fechadura.
F80	20A	Teto de abrir elétrico.
F81	5A	Receptor de radiofrequência.
F82	20A	Terra da bomba de lavagem.
F83	20A	Fecho centralizado no terreno.
F84	20A	Terreno de desbloqueio da porta do motorista.
F85	7,5 A	Monitoramento da qualidade da tensão (KL15). Módulo de aquecimento de ar condicionado manual. Câmera voltada para frente. Rádio. Módulo de teto solar.
F86	10A	Sistema restrito. Sensor de peso do ocupante.
F87	15A	Volante aquecido.
F88	–	Não usado.
F89	–	Não usado.

Compartimento do motor



Alocação de fusíveis na caixa de distribuição elétrica (2016, 2017)

Não.	Ampère	Circuitos protegidos
F7	40A	Bomba do sistema de freio antibloqueio. Válvula de controle de tração.
F8	30A	Válvula de controle de tração.
F9	30A	Vidro traseiro aquecido.
F10	40A	Motor do ventilador do aquecedor.
F11	30A	Módulo liga-desliga.
F12	30A	Sistemas de gerenciamento de motor. Relé de recirculação dos gases de escape.
F13	30A	Iniciante.
F14	25A	Janela traseira elétrica (sem unidade de controle da porta).
F15	25A	Módulo de controle de transmissão. Ventilador de refrigeração – 1.0L EcoBoost.
F 16	–	Não usado.
F17	–	Não usado.
F18	20A	Limpa pára-brisas.
F19	5A	Módulo de controle de tração.
F20	15A	Buzina
F21	5A	Interruptor da luz de freio.
F22	15 A	Sistema de monitoramento de bateria.
F23	5A	Bobinas de relé, módulo de comutação de controle de iluminação.
F24	5A	Elemento do pára-brisa direito parcialmente aquecido.
F25	10A	Retrovisores exteriores elétricos (sem comando da porta).
F26	15A	Módulo de controle de transmissão – 2.0L GDI.
F26	20A	Módulo de controle de transmissão – 1.0L Ecoboost.
F27	15 A	Embreagem de ar condicionado.
F28	–	Não usado.
F29	10A	Pare, comece.
F30	–	Não usado.
F31	–	Não usado.
F32	10A	Módulo de controle do trem de força. Sensor de posição do virabrequim. Sensor de posição da árvore de cames.
F33	15 A	Medidor de fluxo de ar de massa total – 2,0 GDI. Bobinas de ignição – 1.0L EcoBoost.
F34	10A	Funciona na bomba d’água. Válvulas variáveis. Válvula de drenagem do recipiente.
F35	10A	Sensor de posição do virabrequim. Sensor de oxigênio do gás de exaustão aquecido universal. Válvula de drenagem do recipiente.
F36	5A	Obturador de grade ativa.
F37	15 A	Fogos diurnos. Módulo de controle de farol
F38	15 A	Módulo de controle de transmissão global shifter (energia da bateria comutada).
F39	15 A	Banco do motorista aquecido.
F40	5A	Direção assistida elétrica.
F41	20A	Fonte de alimentação para o módulo de controle da carroceria KL15.
F42	15 A	Motor do limpador traseiro.
F43	15 A	Unidade óptica (motor de dobramento dinâmico).
F44	–	Não usado.
F45	15 A	Banco do passageiro aquecido.
F46	25A	Vidros elétricos (sem unidade de comando da porta).
F47	7,5 A	Retrovisores exteriores aquecidos (sem comando da porta).
F48	–	Não usado.
Retransmissão
R1	Micro relé	Ventilador Intercooler.
R2	Micro relé	Buzina
R3	Micro relé	Descongelador da janela dianteira (pára-brisa parcialmente aquecido).
R4	–	Não usado.
R5	Micro relé	Limpador de pára-brisa traseiro.
R6	–	Não usado.
R7	–	Não usado.
R8	Relé Elétrico	Alimentação de acessório atrasada.
R9	–	Não usado.
R10	Mini relé	Iniciador de revezamento.
R11	Micro relé	Embreagem de ar condicionado.
R12	Relé Elétrico	Relé do ventilador de refrigeração.
R13	Mini relé	Ventoinha do motor.
R14	Mini relé	Módulo de controle do trem de força.
R15	Relé Elétrico	Descongelador do vidro traseiro.
R16	Relé Elétrico	Ignição.

Compartimento de bagagem

Alocação de fusíveis no compartimento de bagagem (2016, 2017)

Não.	Ampère	Circuitos protegidos
F1	5A	Relé de ignição.
F2	–	Não usado.
F3	5A	Maçanetas das portas do veículo sem chave.
F4	25A	Módulo da porta (frente esquerda) (vidros elétricos, fecho centralizado, retrovisores exteriores aquecidos).
F5	25A	Módulo da porta (frente direita) (vidros elétricos, fecho centralizado, retrovisores exteriores aquecidos).
F6	25A	Módulo da porta (traseira esquerda) (vidros elétricos).
F7	25A	Módulo da porta (traseira direita) (vidros elétricos).
F8	–	Não usado.
F9	25A	Banco do motorista com ajuste elétrico.
F10	25A	Amplificador de processamento de sinal digital.
F11	5A	Troca de teclado.
F12	–	Não usado.
F13	–	Não usado.
F14	–	Não usado.
F15	–	Não usado.
F 16	–	Não usado.
F17	–	Não usado.
F18	–	Não usado.
F19	–	Não usado.
F20	–	Não usado.
F21	–	Não usado.
F22	–	Não usado.
F23	–	Não usado.
F24	–	Não usado.
F25	–	Não usado.
F26	–	Não usado.
F27	–	Não usado.
F28	–	Não usado.
F29	5A	Monitor de ponto cego. Câmera reversa sem módulo de parada de partida.
F30	5A	Módulo de ajuda ao estacionamento.
F31	–	Não usado.
F32	–	Não usado.
F33	–	Não usado.
F34	–	Não usado.
F35	–	Não usado.
F36	–	Não usado.
F37	–	Não usado.
F38	–	Não usado.
F39	–	Não usado.
F40	–	Não usado.
F41	–	Não usado.
F42	–	Não usado.
F43	–	Não usado.
F44	–	Não usado.
F45	–	Não usado.
F46	–	Não usado.
Retransmissão
R1	Relé Elétrico	Chave de ignição.
R2	–	Não usado.
R3	–	Não usado.
R4	–	Não usado.
R5	–	Não usado.
R6	–	Não usado.



2018

Compartimento do passageiro

Alocação de fusíveis no compartimento de passageiros (2018)

Não.	Amperagem	Componente protegido
F56	20 A	Bomba de combustivel.
F57	–	Não usado.
F58	5 A	Não usado (sobressalente).
F59	5 A	Sistema anti-roubo passivo.
F60	10 A	Lâmpada de interior. Módulo de iluminação ambiente. Teto solar. módulo da porta dianteira esquerda.
F61	20 A	Mais leve. Tomadas de alimentação auxiliares traseiras.
F62	5 A	Não usado (sobressalente).
F63	10 A	Não usado (sobressalente).
F64	–	Não usado.
F65	10 A	Interruptor de liberação da porta traseira.
F66	20 A	Fechadura da porta do motorista.
F67	7,5 A	Exibição de informações e entretenimento. Módulo de sistema de posicionamento global. Módulo SYNC.
F68	–	Não usado.
F69	5 A	Conjunto de instrumentos.
F70	20 A	Sistema de fecho centralizado.
F71	7,5 A	Módulo de controle de ar condicionado.
F72	7,5 A	Módulo de volante.
F73	7,5 A	Sirene de bateria de emergência. Módulo de controle de diagnóstico on-board secundário A.
F74	15 A	Faróis máximos.
F75	15 A	Luzes de nevoeiro dianteiras.
F76	10 A	Luz reversa.
F77	20 A	Bomba de lavagem. Bomba lava-vidros traseiro.
F78	5 A	Interruptor de ignição com botão de pressão.
F79	15 A	Unidade de áudio. Interruptor da luz de advertência de perigo. Travamento elétrico da porta.
F80	20 A	Teto solar.
F81	5 A	Receptor de radiofrequência.
F82	20 A	Bomba de lavagem. Bomba lava-vidros traseiro.
F83	20 A	Módulo de controle de rastreamento e bloqueio.
F84	20 A	Destrancando a porta do motorista.
F85	7,5 A	Monitoramento da qualidade da tensão. Embreagem de ar condicionado. Câmera de assistência ao estacionamento frontal. Unidade de áudio. Teto solar.
F86	10 A	Sistema de retenção complementar. Sistema de detecção de passageiros.
F87	15 A	Volante aquecido.
F88	–	Não usado.
F89	–	Não usado.

Compartimento do motor



Alocação de fusíveis na caixa de distribuição elétrica (2018)

Não.	Amperagem	Componente protegido
F7	40 A	Sistema de travagem anti-bloqueio. Válvula de controle de tração.
F8	30 A	Válvula de controle de tração.
F9	30 A	Vidro traseiro aquecido.
F10	40 A	Ventoinha do motor.
F11	30 A	Start-stop automático.
F12	30 A	Relé do módulo de controle do trem de força.
F13	30 A	Iniciante.
F14	25 A	Vidros traseiros elétricos.
F15	25 A	Módulo de controle de transmissão. Ventilador de refrigeração (1.0L EcoBoost).
F 16	20 A	Sensor de monitoramento de bateria.
F17	–	Não usado.
F18	20 A	Limpa pára-brisas.
F19	5 A	Módulo de controle de tração.
F20	15 A	Buzina
F21	5 A	Interruptor da luz de freio.
F22	5 A	Módulo de controle de ajuda ao estacionamento.
F23	5 A	Bobinas de relé do compressor de ar condicionado. Controle de luz.
F24	5 A	Elemento do pára-brisa aquecido à direita.
F25	10 A	Espelhos exteriores.
F26	15 A	Módulo de controle de transmissão (2.0L GDI).
F26	20 A	Módulo de controle de transmissão (1.0L Ecoboost).
F27	15 A	Embreagem de ar condicionado.
F28	5 A	Câmera de visão traseira.
F29	10 A	Parada e partida automática.
F30	–	Não usado.
F31	5 A	Atraso de acessório.
F32	10 A	Módulo de controle do trem de força. Sensor de posição do virabrequim. Sensor de posição da árvore de cames.
F33	15 A	Sensor de fluxo de massa de ar (2.0 GDI). Bobina de ignição (1.0L EcoBoost).
F34	10 A	Bomba de refrigeração. Válvula de purga do cartucho de emissão evaporativa. Válvula de atuação do simpositor de som. Válvula de desvio do turbocompressor. Válvula de controle da válvula de alívio. Compressor de ar condicionado. A bomba de óleo. Válvula de controle de palhetas hidráulicas do turbocompressor. Válvula de admissão variável. Compressor de deslocamento variável com controle externo.
F35	10 A	Sensor de posição do virabrequim. Sensor de oxigênio aquecido. Válvula de purga do cartucho de emissão evaporativa.
F36	5 A	Obturador de grade ativa.
F37	15 A	Fogos diurnos. Módulo de controle do farol.
F38	15 A	Módulo de controle de transmissão.
F39	15 A	Banco do motorista aquecido.
F40	5 A	Direção assistida eletrônica.
F41	20 A	Módulo de controle do corpo.
F42	15 A	Motor do limpador do vidro traseiro.
F43	15 A	Faróis dianteiros.
F44	–	Não usado.
F45	15 A	Banco do passageiro aquecido.
F46	25 A	Janelas elétricas.
F47	7,5 A	Retrovisores exteriores aquecidos.
F48	–	Não usado.
Número do relé
R1		Fã.
R2		Buzina
R3		Relé do pára-brisa aquecido.
R4		Não usado.
R5		Limpador de pára-brisa traseiro.
R6		Não usado.
R7		Atraso de acessório.
R8		Atraso de acessório.
R9		Não usado.
R10		Iniciador de revezamento.
R11		Embreagem de ar condicionado.
R12		Relé do ventilador de refrigeração.
R13		Ventoinha do motor.
R14		Módulo de controle do trem de força.
R15		Descongelador do vidro traseiro.
R16		Ignição.

Compartimento de bagagem

Alocação de fusíveis no tronco (2018)

Não.	Amperagem	Componente protegido
F1	–	Não usado.
F2	–	Não usado.
F3	5 A	Entrada sem chave remota.
F4	25 A	Vidros elétricos frontais à esquerda. Sistema de fecho centralizado. Retrovisor exterior esquerdo aquecido.
F5	25 A	Vidros elétricos frontais à direita. Sistema de fecho centralizado. Retrovisor exterior direito aquecido.
F6	25 A	Janela traseira esquerda elétrica.
F7	25 A	Vidros elétricos traseiros direitos.
F8	–	Não usado.
F9	25 A	Banco do motorista com ajuste elétrico.
F10	25 A	Amplificador de antena de unidade de áudio.
F11	5 A	Entrada sem chave remota.
F12	–	Não usado.
F13	–	Não usado.
F14	–	Não usado.
F15	–	Não usado.
F 16	–	Não usado.
F17	–	Não usado.
F18	–	Não usado.
F19	–	Não usado.
F20	–	Não usado.
F21	–	Não usado.
F22	–	Não usado.
F23	–	Não usado.
F24	–	Não usado.
F25	–	Não usado.
F26	–	Não usado.
F27	–	Não usado.
F28	–	Não usado.
F29	–	Não usado.
F30	–	Não usado.
F31	–	Não usado.
F32	–	Não usado.
F33	–	Não usado.
F34	–	Não usado.
F35	–	Não usado.
F36	–	Não usado.
F37	–	Não usado.
F38	–	Não usado.
F39	–	Não usado.
F40	–	Não usado.
F41	–	Não usado.
F42	–	Não usado.
F43	–	Não usado.
F44	–	Não usado.
F45	–	Não usado.
F46	–	Não usado.
Número do relé
R1		Não usado.
R2		Não usado.
R3		Não usado.
R4		Não usado.
R5		Não usado.
R6		Não usado.
