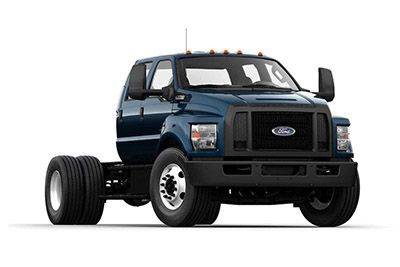

Neste artigo, consideramos a oitava geração do Ford F-650 / F-750, disponível de 2016 até os dias atuais. Aqui você encontrará os diagramas das caixas de fusíveis dos  Ford F-650 e F-750 2017, 2018 e 2019  , informações sobre a localização dos painéis de fusíveis no interior do carro e a atribuição de cada fusível (fusíveis de layout) e relés.

Contents
  1. Layout do fusível Ford F650 / F750 2017-2019 …
  2. Compartimento do passageiro
  3. Compartimento do motor
  4. 2017, 2018, 2019

Layout do fusível Ford F650 / F750 2017-2019 …

Os  fusíveis do isqueiro Ford F-650 / F-750 (tomada) são fusíveis №82 e 83 na caixa de fusíveis do compartimento do motor.

Localização da caixa de fusíveis

Compartimento do passageiro

O painel de fusíveis está localizado no piso do passageiro, atrás da tampa.A localização dos fusíveis no habitáculo: Ford F-650, F-750 (2017, 2018, 2019 -...)

Compartimento do motor

A caixa de distribuição elétrica está localizada no compartimento do motor.A localização dos fusíveis no compartimento do motor: Ford F-650, F-750 (2017, 2018, 2019 -...)

Diagramas de caixa de fusíveis

Anúncios  publicitários

2017, 2018, 2019

Compartimento do passageiro

Diagrama da caixa de fusíveis interna: Ford F-650, F-750 (2017, 2018, 2019)

Alocação de fusíveis no compartimento de passageiros (2017, 2018, 2019)

Número do fusível ou relé Fusível nominal Componentes protegidos
1 30A Motor da janela dianteira esquerda.
2 15A Relé de desenvolvimento nº 4.
3 30A Motor da janela dianteira direita.
4 10A Lâmpadas de interior.
cinco 20A Não usado (sobressalente).
6 5A Não usado (sobressalente).
7 7,5 A Interruptor de espelho elétrico.
oito 10A Não usado (sobressalente).
nove 10A Relé do desenvolvedor nº 3.
dez 10A Não usado (sobressalente).
onze 10A Fonte de alimentação da bateria telemática da Ford.
12 15A Iluminação interior.
13 15A Sinal de mudança de direção à direita e luzes de freio.
quatorze 15A Sinal de virar à esquerda e luzes de freio.
quinze 15A Luz de freio central elevada. Luzes de emergência.
dezesseis 10A Farol baixo direito.
17 10A Luz baixa do farol esquerdo.
18 10A Acorde do módulo de controle do trem de força. Travando a alavanca do freio.
dezenove 20A Não usado (sobressalente).
vinte 20A Travamento elétrico da porta.
21 10A Interruptor liga / desliga do freio.
22 20A Buzina
23 15A Conjunto de instrumentos.
24 15A Conector de diagnóstico. Retransmissão de espelho retrátil eletricamente. Módulo de controle do volante. Entrada sem chave remota.
25 15A Não usado (sobressalente).
26 5A Módulo de controle do volante.
27 20A Não usado (sobressalente).
28 15A Chave de ignição.
29 20A Rádio. SINCRONIZAÇÃO.
trinta 15A Luzes de estacionamento. Bobina do relé da luz de estacionamento do reboque.
31 5A Interruptor liga / desliga do freio do trailer de acesso do cliente.
32 15A Alimentação de acessório atrasada. Iluminação do interruptor de bloqueio das portas do motorista e do passageiro. Módulo inversor de energia de 110 volts. Interruptor de espelho telescópico.
33 10A Não usado (sobressalente).
34 10A Executando / iniciando o módulo auxiliar de tradução.
35 5A Caminhe / inicie o reboque / transporte.
36 10A Interruptor de seleção do tanque de combustível.
37 10A Aquecedor auxiliar.
38 10A Alimentação de acessório atrasada. Rádio básico AM / FM.
39 15A Farol principal esquerdo e direito.
40 10A Luzes de estacionamento traseiras. Lâmpadas de compensação.
41 7,5 A Não usado (sobressalente).
42 5A Trabalho / início da telemática da Ford.
43 10A Fusíveis / acessórios operacionais da caixa de distribuição de energia. Bobina do relé do limpador.
44 10A Fonte de alimentação para o switch de layout de acesso do cliente. Execução do módulo auxiliar de tradução / sentido acessório.
45 5A Não usado (sobressalente).
46 10A Módulo de ar condicionado.
47 15A Luzes indicadoras de direção da asa.
48 Disjuntor 30A Interruptor elétrico da janela (cabine da tripulação).
49 Retransmissão Alimentação de acessório atrasada.
Compartimento do motor

Esquema da caixa de fusíveis sob o capô: Ford F-650, F-750 (2017, 2018, 2019)

Anúncios  publicitários



Alocação de fusíveis na caixa de distribuição elétrica (2017, 2018, 2019)

Número do fusível ou relé Amperagem do fusível Componentes protegidos
1 Retransmissão Ventoinha do motor.
2 Retransmissão Luzes de freio do trailer e do encarroçador.
3 Retransmissão Aquecedores de uréia (motor diesel).
4 Retransmissão Compressor pneumático de assento do motorista.
cinco Retransmissão Espelhos aquecidos.
6 – Não usado.
7 – Não usado.
oito 20A * Compressor pneumático do assento do passageiro.
nove – Não usado.
dez – Não usado.
onze – Não usado.
12 – Não usado.
13 Resistência Resistor de terminação (120 ohms).
quatorze – Não usado.
quinze – Não usado.
dezesseis – Não usado.
17 – Não usado.
18 – Não usado.
dezenove 10A ** Relé de isolamento liga / desliga do freio.
vinte – Não usado.
21 – Não usado.
22 30 A * Controlador de freio de reboque elétrico.
23 40A * Ventoinha do motor.
24 – Não usado.
25 30 A * Limpa pára-brisas.
26 30 A * Luzes de estacionamento do reboque.
27 25 A * Aquecedores de uréia (motor diesel).
29 Retransmissão Luzes de estacionamento do reboque.
trinta Retransmissão Embreagem de ar condicionado.
31 Retransmissão Limpa pára-brisas.
32 – Não usado.
33 20A ** Potência do veículo 1.
34 20A ** Potência do veículo 2.
35 10A ** Potência do veículo 3.
36 20A ** Potência do veículo 4.
37 10A ** Potência do veículo 5 (motor diesel).
38 Retransmissão Módulo de controle do trem de força.
39 – Não usado.
40 15A ** Espelhos aquecidos.
41 – Não usado
42 20A ** Luzes de freio do trailer e do encarroçador.
43 – Não usado.
44 20A ** Módulo auxiliar de tradução.
45 10 A ** Iniciar / iniciar a bobina do relé.
46 10 A ** Potência que mantém o módulo de controle da transmissão (motor diesel) ativo.
47 10 A ** Embreagem de ar condicionado.
48 Retransmissão Executar / iniciar.
49 20A ** Máquina de secar roupa.
cinquenta 10 A ** Bobina do relé do motor do soprador.
51 – Não usado.
52 10 A ** Operação / partida do módulo de controle do trem de força (motor diesel). Operação / partida do módulo de controle da transmissão (motor diesel).
53 – Não usado.
54 10 A ** Operação / partida do sistema de travagem antibloqueio.
55 10 A ** Bobina do relé do compressor da sede. Bobina do relé do solenóide do chassi. Bobina do relé do espelho de aquecimento.
56 20A ** Arranque / arranque do painel de fusíveis do habitáculo
57 Retransmissão Bomba de combustivel.
58 5A ** Relé do limpador.
59 5A ** Relé solenóide do chassi. Relé do compressor pneumático do assento.
60 – Não usado.
61 – Não usado.
62 – Não usado.
63 10A ** Solenóides do chassi.
64 – Não usado.
65 10A ** Lâmpada de tronco.
66 30A ** Bomba de combustivel.
67 – Não usado.
68 10A ** Bobina do relé da bomba de combustível.
69 – Não usado.
70 10A ** Luzes reversas para reboque ou fisiculturista.
71 – Não usado.
72 10A ** Bobina do relé do módulo de controle do trem de força. Poder de sustentação da vida.
73 5A ** Monitor Hydromax.
74 Retransmissão Solenóides do chassi.
75 – Não usado.
76 – Não usado.
77 Retransmissão Isolação do contator do freio (freios hidráulicos).
78 – Não usado.
79 – Não usado.
80 – Não usado.
81 – Não usado.
82 20A * Tomada de alimentação auxiliar # 2.
83 20A * Soquete auxiliar n ° 1.
84 20A * Compressor pneumático de assento do motorista.
85 60A * Bomba Hydromax.
86 30 A * Válvulas moduladoras do sistema de travagem antibloqueio.
87 – Não usado.
88 – Não usado.
89 40A * Iniciante
90 30 A * Fonte de alimentação para a bateria do trailer (freios a ar). Carregar a bateria de reboque (freios hidráulicos).
91 Retransmissão Lâmpada de tronco.
92 – Não usado.
93 – Não usado.
94 25 A * Relé de desenvolvimento # 1.
95 25 A * Relé de desenvolvimento # 2.
96 60A * Bomba do sistema de freio antitravamento (freios hidráulicos).
97 – Não usado.
98 – Não usado.
99 40A * Painel do inversor 110v.
100 30 A * Relé indicador de reboque.
101 Retransmissão Entrada.
102 Retransmissão Reboque do relé de carga da bateria (U-Haul). Fonte de alimentação para bateria de reboque (freios a ar).
103 Retransmissão Reboque de reboque à direita e semáforos.
104 Retransmissão Vire e pare as luzes do lado esquerdo do trailer.
105 – Não usado.
106 Retransmissão Reboque do relé da luz de reversão.
107 Retransmissão Relé do compressor do assento de ar do passageiro.
*
Fusíveis J box . ** Mini fusíveis.
