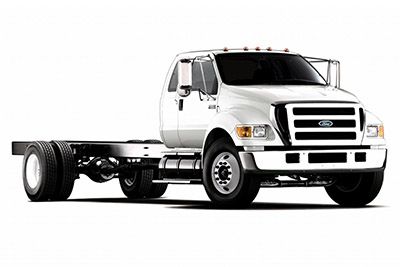

Neste artigo, consideramos a sétima geração do Ford F-650 / F-750, produzida de 2001 a 2015. Aqui você encontrará os diagramas das caixas de fusíveis dos Ford F-650 e F-750 2004, 2005, 2006, 2008 e 2011 , obter informações sobre a localização dos painéis de fusíveis no interior do carro e descobrir a atribuição de cada fusível (arranjo de fusíveis) e relé.
Arranjo de fusíveis Ford F650 / F750 2001-2015
São utilizadas informações dos manuais do proprietário de 2004, 2005, 2006, 2008 e 2011. A localização e a função dos fusíveis em carros produzidos em outras épocas podem ser diferentes.
Os fusíveis do acendedor de cigarros (tomada) no Ford F-650 / F-750 são fusíveis №104 (ponto de força) na caixa de junção da bateria (compartimento do motor) e №3 (isqueiro) na caixa de junção central (Passageiro compartimento).
Localização da caixa de fusíveis
Compartimento do passageiro
A caixa de fusíveis está localizada atrás da tampa do airbag do passageiro e pode ser acessada através do porta-luvas.
Compartimento do motor
A caixa de distribuição elétrica está localizada no compartimento do motor.
Diagramas de caixa de fusíveis
2004
Bloco de fusíveis – caixa de junção da bateria
Anúncios publicitários
Bloco de fusíveis – caixa de junção da bateria
| Não. | Amperagem | Descrição Fusível |
|---|---|---|
| F1 | 15A * | Interruptor principal |
| F2 | 30A * | Assento elétrico (motorista) |
| F3 | 30A * | Assento elétrico (passageiro) |
| F4 | 15A * | Relé da bomba do lavador, motor da bomba do lavador |
| F5 | 15A * | Freio de escape (motor Caterpillar e Cummins) |
| F6 | 15A * | Aquecedor de admissão de ar (motor Caterpillar) |
| F7 | 15A * | Interruptores de luz de freio |
| F8 | 25A * | Relé do aquecedor de combustível (motor Caterpillar) |
| F8 | 20A * | Relé do aquecedor de combustível (motor 6.0L Power Stroke) |
| F9 | – | Não usado |
| F10 | 15A * | Válvula de drenagem aquecida |
| F11 | – | Não usado |
| F12 | – | Não usado |
| F13 | 10 A * | Freio de mão |
| F14 | – | Não usado |
| F15 | 7,5A * | Bodybuilder – adaptador de luz de freio para reboque |
| F 16 | 5A * | ABS hidráulico WABCO |
| F17 | – | Não usado |
| F18 | 10 A * | Bomba de transferência de combustível |
| F19 | – | Não usado |
| F20 | 10 A * | Motor ECM Power Relay (6.0L Power Stroke Engine) |
| F21 | 10 A * | Controle de motor Hydro-max |
| F22 | 10 A * | Potência lógica do motor V8 IDM2 |
| F23 | – | Não usado |
| F24 | – | Não usado |
| F101 | 30A ** | Relé ABS pneumático, relé modulador hidráulico |
| F102 | 20A ** | Chave de ignição no acesso do cliente |
| F103 | 50A ** | Chave de ignição, caixa de junção central (CJB), fusíveis 8, 9, 10, 11, 19, 20, 23, 24, 25, 29, 30, 31 |
| F104 | 20A ** | Power Point |
| F105 | 20A ** | Chaves de fechadura |
| F106 | 30A ** | Interruptor principal, interruptor multifuncional, fusíveis CJB 16, 26 e 28, faróis, relé DRL |
| F107 | 50A ** | Fusíveis CJB 1, 2, 3, 4, 12, 13, 14, 15 |
| F108 | 40 A ** | Relé do aquecedor de combustível (motor Cummins) |
| F109 | 40 A ** | Relé de janela elétrica |
| F110 | – | Não usado |
| F111 | 30A ** | Relé de luz de estacionamento, luzes de estacionamento |
| F112 | 40 A ** | Relé do motor do soprador, motor do soprador |
| F113 | 30A ** | Assentos aquecidos |
| F114 | 25A ** | Poder da calculadora ABS hidráulica |
| F115 | 40 A ** | Chave de ignição, fusível CJB 21 |
| F116 | 30A ** | Vire o relé e revertendo o relé da luz |
| F117 | 20A ** | Relé da luz de freio (motor Caterpillar e Cummins) |
| F118 | 60A ** | Blocos de fusíveis de reboque esquerdo, direito e ABS (veículos com freios hidráulicos) |
| F119 / F120 | 60A ** | Bloco de fusíveis de reboque, luzes de freio / cauda / posição |
| F121 / F122 | 60A ** | Bloco de fusíveis de reboque (veículos com freios a ar), esquerdo, direito e ABS, relé de fusível do motor da bomba hidráulica HydroMax |
| R1-201 | – | Relé da bomba do lavador |
| R2-202 | – | Relé de velocidade do limpador |
| R3-203 | – | Relé do limpador |
| R4-204 | Relé de inibição da manivela (motor de curso de força 6.0L) / Relé do freio de escape (motor Caterpillar e Cummins) | |
| R5-207 | – | Relé de aquecimento da válvula de drenagem |
| R6-205 | – | Parar / virar à direita relé |
| R7-206 | – | Relé de parar / virar à esquerda |
| R8-208 | – | Relé de luz reversa |
| R9-209 | Relé ISO ECM (motor 6.0L Power Stroke) ou relé da luz de freio (motor Caterpillar e Cummins) | |
| FIR1-301 | – | Aquecedor de combustível, aquecedor de combustível-bomba de transferência de combustível |
| FIR2-302 | – | Relé de luz de estacionamento |
| FIR3-303 | – | Relé do motor do soprador |
| FIR4-304 | – | Relé ABS pneumático, relé modulador hidráulico |
| * Mini fusível ** fusível Maxi |
Anúncios publicitários
Bloco de fusíveis – caixa de junção central
Bloco de fusíveis – caixa de junção central
| Não. | Amperagem | Descrição Fusível |
|---|---|---|
| 1 | 20A | Relé da buzina |
| 2 | 15A | Luzes de perigo |
| 3 | 20A | Mais leve |
| 4 | 10A | Diagnóstico |
| cinco | 15A | Atuador de porta de mistura, luzes reversas, sinal DRL, bancos aquecidos |
| 6 | 10A | Interruptor de buzina |
| 7 | – | Não usado |
| oito | 5A | Rádio, GEM ACC |
| nove | 5A | LED do interruptor do farol, LED do interruptor da janela e relé |
| dez | 15A | Espelhos aquecidos e iluminados |
| onze | 30A | Motor do limpador, relé da bomba do lavador |
| 12 | 10A | Interruptor da luz de freio (veículos com freios hidráulicos) |
| 13 | 20A | Grupo, Rádio |
| quatorze | 10A | Relé de luz interior |
| quinze | 10A | Relé de luz interior |
| dezesseis | 15A | Farol alto, indicador de farol alto |
| 17 | – | Não usado |
| 18 | 5A | Iluminação interior do interruptor do farol |
| dezenove | 15A | Controle do motor (todos os motores), pedal do acelerador (motor 6.0L Power Stroke) |
| vinte | 15A | Iniciando sistema |
| 21 | 10A | Resistência DRL |
| 22 | 15A | Fonte de alimentação de controle de velocidade (motor 6.0L Power Stroke), solenóide de ar, bomba de transferência de combustível |
| 23 | 10A | Luzes de advertência de perigo (em execução) |
| 24 | 15A | ABS, secador de ar, bomba de vácuo, relé do aquecedor de combustível |
| 25 | 10A | Seletor de função |
| 26 | 10A | Farol baixo direito |
| 27 | – | Não usado |
| 28 | 10A | Farol baixo esquerdo |
| 29 | 10A | Indicadores de cluster, medidores GEM, freio hidráulico ABS |
| trinta | – | Não usado |
| 31 | 15A | Transmissão Allison ou evento ABS |
| Relé 1 | 1/2 ISO | Relé de luz interior |
| Relé 2 | 1/2 ISO | Não usado |
| Relé 3 | ISO completo | Relé da buzina |
| Relé 4 | ISO completo | Relé de abaixamento da janela de um toque |
| Relé 5 | ISO completo | Não usado |
2005
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2005)
| Não. | Amperagem | Descrição Fusível |
|---|---|---|
| 1 | 20A | buzina |
| 2 | 15A | Pisca / luzes de advertência de perigo |
| 3 | 20A | Mais leve |
| 4 | 10A | Conectores de diagnóstico |
| cinco | 15A | Luzes reversas, relé DRL, atuador de porta de mistura, módulo de assento aquecido, relé ABS de reboque |
| 6 | – | Não usado |
| 7 | – | Não usado |
| oito | 5A | Rádio, GEM |
| nove | 5A | Interruptor de luz (farol, vidros elétricos, travas elétricas), relé elétrico de janela |
| dez | 15A | Espelhos aquecidos / iluminados |
| onze | 30A | Motor do limpador, relé da bomba do lavador |
| 12 | 10A | Interruptor da luz de freio (apenas veículos com freios hidráulicos) |
| 13 | 20A | Rádio, Cluster |
| quatorze | 10A | Lâmpadas internas |
| quinze | 10A | GEM, relé de luz interior, luzes de leitura |
| dezesseis | 15A | Luzes vermelhas |
| 17 | – | Não usado |
| 18 | 5A | Interruptor de farol, GEM |
| dezenove | 15A | ECM do motor (motores Caterpillar e Cummins) |
| dezenove | 15A | ECM, aceleração, motor de manivela (motor 6.0L Power Stroke apenas) |
| vinte | 15A | Relé de partida, GEM |
| 21 | 10A | Luzes diurnas (DRL) |
| 22 | 15A | Solenóide pneumático de 4 unidades (buzina pneumática, despejo de suspensão pneumática, eixo de bloqueio do diferencial e eixo de duas velocidades) |
| 23 | 10A | Piscando eletrônico |
| 24 | 15A | Bomba de vácuo, secador de ar, ABS, relé do aquecedor de combustível / bomba de transferência de combustível, válvula de drenagem aquecida, módulo de água no combustível de curso de força de 6.0L (WIF) |
| 25 | 10A | Relé do motor do soprador |
| 26 | 10A | Farol baixo direito |
| 27 | – | Não usado |
| 28 | 10A | Farol baixo esquerdo |
| 29 | 10A | Cluster (energia, luzes de advertência), relé ABS hidráulico, controle de tração pneumática |
| trinta | 30A | Não usado |
| 31 | 15A | Transmissões Allison |
| Relé 1 | – | Lâmpadas internas |
| Relé 2 | – | Não usado |
| Relé 3 | – | buzina |
| Relé 4 | – | Janela de um toque |
| Relé 5 | – | Não usado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2005)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 15A * | Luzes do parque, luzes do telhado |
| 2 | 30A * | Assento elétrico (motorista) |
| 3 | 30A * | Assento elétrico (passageiro) |
| 4 | 15A * | Bomba lavadora de pára-brisa |
| cinco | 15A * | Freio de escape (apenas motores Caterpillar e Cummins) |
| 6 | 15A * | Aquecedor de admissão de ar (apenas motor Caterpillar) |
| 7 | 15A * | Pare as luzes |
| oito | 25A * | Aquecedor de combustível (apenas motor Caterpillar) |
| oito | 20A * | Aquecedor de combustível (motor 6.0L Power Stroke apenas) |
| nove | – | Não usado |
| dez | 15A * | Válvula de drenagem aquecida |
| onze | – | Não usado |
| 12 | – | Não usado |
| 13 | 10 A * | Freio de estacionamento assistido |
| quatorze | – | Não usado |
| quinze | 7,5A * | Preparação do encarroçador / desligamento do engate do trailer (somente motor 6.0L Power Stroke) |
| dezesseis | 5A * | WABCO ABS Executar avanço hidráulico |
| 17 | – | Não usado |
| 18 | 10 A * | Bomba de transferência de combustível (somente tanques duplos de combustível) |
| dezenove | – | Não usado |
| vinte | 10 A * | Motor ECM Power Relay (6.0L Power Stroke Engine Only) |
| 21 | 10 A * | GEM (veículos com freios hidráulicos apenas) |
| 22 | 10 A * | Potência lógica do motor IDM2 (motor 6.0L Power Stroke apenas) |
| 23 | – | Não usado |
| 24 | – | Não usado |
| 101 | 30A ** | Relé Bendix Air ABS (somente veículos com freio a ar) |
| 101 | 30A ** | Relé modulador WABCO ABS (apenas veículos com freios hidráulicos) |
| 102 | 20A ** | Preparação do fisiculturista Executar alimentação |
| 103 | 50A ** | Chave de ignição (fusíveis da caixa de junção 8, 9, 10, 11, 19, 20, 22, 23, 24,25, 29, 30,31) |
| 104 | 20A ** | Power Point |
| 105 | 20A ** | Travamento elétrico da porta |
| 106 | 30A ** | Faróis |
| 107 | 50A ** | Caixa de junção alimentada por bateria (1,2, 3, 4, 12, 13, 14, 15) |
| 108 | 40 A ** | Aquecedor de combustível (apenas motor Cummins) |
| 109 | 40 A ** | Janelas eletricas |
| 110 | – | Não usado |
| 111 | 30A ** | Preparação de fisiculturista |
| 112 | 40 A ** | Ventoinha do motor |
| 113 | 30A ** | Banco aquecido (lado do passageiro) |
| 114 | 25A ** | Fonte de alimentação da bateria WABCO ABS (apenas para veículos com freios hidráulicos) |
| 115 | 40 A ** | Chave de ignição (fusíveis da caixa de junção 5, 8, 9, 10, 11, 21) |
| 116 | 30A ** | Preparação de fisiculturista |
| 117 | 20A ** | Preparação do encarroçador / desligamento do engate do trailer (somente motores Caterpillar e Cummins) |
| 118 | 60A ** | Bloco de fusíveis de reboque de dois freios hidráulicos. Bloco de fusíveis dois do trailer de freio a ar |
| 119/120 | 60A ** | Bloco de fusíveis de reboque de dois freios hidráulicos |
| 121/122 | 60A ** | Motor HydroMax. Bloco de fusíveis dois do reboque do freio a ar |
| 201 | – | Relé da bomba do lavador |
| 202 | – | Relé de velocidade do limpador |
| 203 | – | Limpa / relé de estacionamento |
| 204 | – | Relé de partida neutro (motor 6.0L Power Stroke apenas) |
| 204 | – | Relé do freio de escape (apenas motores Caterpillar e Cummins) |
| 205 | – | Parar / virar à direita relé |
| 206 | – | Relé de parar / virar à esquerda |
| 207 | – | Relé de aquecimento da válvula de drenagem |
| 208 | – | Relé de luz reversa |
| 209 | – | Relé de luz de freio |
| 301 | – | Aquecedor de combustível / relé da bomba de transferência de combustível |
| 302 | – | Relé de luz de estacionamento |
| 303 | – | Relé do motor do soprador |
| 304 | – | Relé pneumático ABS. Relé modulador hidráulico |
| 401 | – | Não usado |
| 501 | – | Não usado |
| 502 | – | Não usado |
| 503 | – | Não usado |
| * Mini fusível ** fusível Maxi |
Relé de reboque de freio a ar (se equipado) (2005)
Relé de reboque de freio a ar (se equipado) (2005)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 30A * | Fonte de alimentação de reboque ABS |
| 2 | 30A * | Luzes do indicador de estacionamento / reboque |
| 3 | 30A * | Luzes de freio de reboque |
| 4 | 30A * | Luzes intermitentes / de freio de reboque (combinadas) |
| 4 | 30A * | Indicadores de reboque (separados) |
| cinco | – | Não usado |
| R1 | – | Relé de reboque ABS |
| R2 | – | Relé da luz de freio de reboque |
| R3 | – | Posição de reboque / relé da luz de estacionamento |
| R4 | – | Reboque do relé da luz traseira |
| R5 | – | Não usado |
| R6 | – | Não usado |
| R7 | – | Sinal de mudança de direção à esquerda / relé da luz de parada do reboque (combinado) |
| R7 | – | Retransmissão do sinal de virada para a esquerda (separado) |
| R8 | – | Sinal de mudança de direção à direita / relé de luz de parada de reboque (combinado) |
| R8 | – | Relé do sinal de virada para a direita (separado) |
| * Fusível Maxi |
2006
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2006)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 20A | buzina |
| 2 | 15A | Pisca / luzes de advertência de perigo |
| 3 | 20A | Mais leve |
| 4 | 10A | Conectores de diagnóstico |
| cinco | 15A | Luzes reversas, relé DRL, atuador de porta de mistura, módulo de assento aquecido, relé ABS de reboque |
| 6 | – | Não usado |
| 7 | – | Não usado |
| oito | 5A | Rádio, GEM |
| nove | 5A | Interruptor de luz (farol, vidros elétricos, travas elétricas), relé elétrico de janela |
| dez | 15A | Espelhos aquecidos / iluminados |
| onze | 30A | Motor do limpador, relé da bomba do lavador |
| 12 | 10A | Interruptor da luz de freio (apenas veículos com freios hidráulicos) |
| 13 | 20A | Rádio, Cluster |
| quatorze | 10A | Lâmpadas internas |
| quinze | 10A | GEM, relé de luz interior, luzes de leitura |
| dezesseis | 15A | Luzes vermelhas |
| 17 | – | Não usado |
| 18 | 5A | Interruptor de farol, GEM |
| dezenove | 15A | ECM do motor (motores Caterpillar e Cummins) |
| dezenove | 15A | ECM, aceleração, motor de manivela (motor 6.0L Power Stroke apenas) |
| vinte | 15A | Relé de partida, GEM |
| 21 | 10A | Luzes diurnas (DRL) |
| 22 | 15A | Solenóide pneumático de 4 unidades (buzina pneumática, despejo de suspensão pneumática, eixo de bloqueio do diferencial e eixo de duas velocidades) |
| 23 | 10A | Piscando eletrônico |
| 24 | 15A | Bomba de vácuo, secador de ar, ABS, relé do aquecedor de combustível / bomba de transferência de combustível, válvula de drenagem aquecida, módulo de água no combustível de curso de força de 6.0L (WIF) |
| 25 | 10A | Relé do motor do soprador |
| 26 | 10A | Farol baixo direito |
| 27 | – | Não usado |
| 28 | 10A | Farol baixo esquerdo |
| 29 | 10A | Cluster (energia, luzes de advertência), relé ABS hidráulico, controle de tração pneumática |
| trinta | 30A | Não usado |
| 31 | 15A | Transmissões Allison |
| Relé 1 | – | Lâmpadas internas |
| Relé 2 | – | Não usado |
| Relé 3 | – | buzina |
| Relé 4 | – | Janela de um toque |
| Relé 5 | – | Não usado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2006)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 15A * | Luzes do parque, luzes do telhado |
| 2 | 30A * | Assento elétrico (motorista) |
| 3 | 30A * | Assento elétrico (passageiro) |
| 4 | 15A * | Bomba lavadora de pára-brisa |
| cinco | 15A * | Freio de escape (apenas motores Caterpillar e Cummins) |
| 6 | 15A * | Aquecedor de admissão de ar (apenas motor Caterpillar) |
| 7 | 15A * | Pare as luzes |
| oito | 25A * | Aquecedor de combustível (apenas motor Caterpillar) |
| oito | 20A * | Aquecedor de combustível (motor 6.0L Power Stroke apenas) |
| nove | 20A * | Relé de muting, motor ECM, cluster, transmissão TCM |
| dez | 15A * | Válvula de drenagem aquecida |
| onze | – | Não usado |
| 12 | 20A * | Luzes diurnas (DRL), atuador de porta mista, modo de ar condicionado, reserva, bancos aquecidos, ABS de reboque, freio de escape |
| 13 | – | Não usado |
| quatorze | – | Não usado |
| quinze | 7,5A * | Preparação do encarroçador / desligamento do engate do trailer (somente motor 6.0L Power Stroke) |
| dezesseis | 5A * | WABCO ABS Executar avanço hidráulico |
| 17 | – | Não usado |
| 18 | 10 A * | Bomba de transferência de combustível (somente tanques duplos de combustível) |
| dezenove | – | Não usado |
| vinte | 10 A * | Motor ECM Power Relay (6.0L Power Stroke Engine Only) |
| 21 | 10 A * | GEM (veículos com freios hidráulicos apenas) |
| 22 | 10 A * | Potência lógica do motor IDM2 (motor 6.0L Power Stroke apenas) |
| 23 | – | Não usado |
| 24 | – | Não usado |
| 101 | 30A ** | Relé Bendix Air ABS (somente veículos com freio a ar) |
| 101 | 30A ** | Relé modulador WABCO ABS (apenas veículos com freios hidráulicos) |
| 102 | 20A ** | Preparação de fisiculturista com rim feed |
| 103 | 20A ** | Chave de ignição (fusíveis da caixa de junção 8, 9, 10, 11, 19, 29, 30) |
| 104 | 20A ** | Power Point |
| 105 | 20A ** | Travamento elétrico da porta |
| 106 | 30A ** | Faróis |
| 107 | 50A ** | Caixa de junção alimentada por bateria (1,2, 3, 4, 12, 13, 14, 15) |
| 108 | 40 A ** | Aquecedor de combustível (apenas motor Cummins) |
| 109 | 40 A ** | Janelas eletricas |
| 110 | 30A ** | Relé de energia do limpador (estacionamento, baixa / alta velocidade) |
| 111 | 30A ** | Preparação de fisiculturista |
| 112 | 40 A ** | Ventoinha do motor |
| 113 | 30A ** | Assentos aquecidos |
| 114 | 25A ** | Fonte de alimentação da bateria WABCO ABS (apenas para veículos com freios hidráulicos) |
| 115 | 20A ** | Chave de ignição, caixa de junção central fusíveis 8, 9, 10, 11, relé de partida |
| 116 | 30A ** | Preparação de fisiculturista |
| 117 | 20A ** | Preparação do encarroçador / desligamento do engate do trailer (somente motores Caterpillar e Cummins) |
| 118 | 60A ** | Bloco de fusíveis de reboque de dois freios hidráulicos |
| 119/120 | 60A ** | Bloco de fusíveis de reboque de dois freios hidráulicos. Bloco de fusíveis dois do trailer de freio a ar |
| 121/122 | 60A ** | Motor HydroMax. Bloco de fusíveis dois do reboque do freio a ar |
| 201 | – | Relé da bomba do lavador |
| 202 | – | Relé de velocidade do limpador |
| 203 | – | Limpa / relé de estacionamento |
| 204 | – | Relé de partida neutro (motor 6.0L Power Stroke apenas) |
| 204 | – | Relé do freio de escape (apenas motores Caterpillar e Cummins) |
| 205 | – | Parar / virar à direita relé |
| 206 | – | Relé de parar / virar à esquerda |
| 207 | – | Relé de aquecimento da válvula de drenagem |
| 208 | – | Relé de luz reversa |
| 209 | – | Relé de luz de freio |
| 301 | – | Aquecedor de combustível / relé da bomba de transferência de combustível |
| 302 | – | Relé de luz de estacionamento |
| 303 | – | Relé do motor do soprador |
| 304 | – | Relé pneumático ABS |
| 304 | – | Relé modulador hidráulico |
| 401 | – | Não usado |
| 501 | – | Não usado |
| 502 | – | Não usado |
| 503 | – | Não usado |
| * Mini fusível ** fusível Maxi |
Relé de reboque de freio a ar (se equipado) (2006)
Relé de reboque de freio a ar (se equipado) (2006)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 30A * | Fonte de alimentação de reboque ABS |
| 2 | 30A * | Luzes do indicador de estacionamento / reboque |
| 3 | 30A * | Luzes de freio de reboque |
| 4 | 30A * | Luzes intermitentes / de freio de reboque (combinadas) |
| 4 | 30A * | Indicadores de reboque (separados) |
| cinco | – | Não usado |
| R1 | – | Relé de reboque ABS |
| R2 | – | Relé da luz de freio de reboque |
| R3 | – | Posição de reboque / relé da luz de estacionamento |
| R4 | – | Reboque do relé da luz traseira |
| R5 | – | Não usado |
| R6 | – | Não usado |
| R7 | – | Sinal de mudança de direção à esquerda / relé da luz de parada do reboque (combinado) |
| R7 | – | Retransmissão do sinal de virada para a esquerda (separado) |
| R8 | – | Sinal de mudança de direção à direita / relé de luz de parada de reboque (combinado) |
| R8 | – | Relé do sinal de virada para a direita (separado) |
| * Fusível Maxi |
Fusíveis inline
Seu veículo possui dois fusíveis em linha localizados nos / nos cabos da bateria próximos à bateria. Um fusível de 10 A para o módulo de controle da transmissão e um fusível de 40 A para o módulo de controle do motor.
2008
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2008)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 20A | Relé da buzina |
| 2 | 15A | Sinal de mudança |
| 3 | 20A | Mais leve |
| 4 | 10A | Diagnóstico, aviso de freio de estacionamento |
| cinco | 15A | Atuador de porta de mistura, modo climático, luzes de ré, sinal DRL, bancos aquecidos, ABS de reboque, freios de escape |
| 6 | – | Não usado |
| 7 | – | Não usado |
| oito | 5A | Rádio, GEM 4 |
| nove | 5A | Interruptor e relé de janela de LED |
| dez | 15A | Espelhos aquecidos |
| onze | 5A | Motor do limpador, relé da bomba do lavador |
| 12 | 10A | Interruptor da luz de freio (veículos com freios hidráulicos apenas), botão de mudança Allison |
| 13 | 20A | Grupo, Rádio |
| quatorze | 10A | Relé de luz interior |
| quinze | 10A | Relé de luz interior, GEM, espelhos retrovisores |
| dezesseis | 15A | Farol alto, piscando |
| 17 | – | Não usado |
| 18 | 5A | Iluminação interior do interruptor do farol |
| dezenove | 15A | Controle do motor |
| vinte | 5A | Iniciando sistema |
| 21 | 10A | Resistência DRL |
| 22 | 15A | Buzina a ar, caçamba com suspensão a ar, eixo de duas velocidades, diferencial de travamento controlado pelo motorista |
| 23 | 10A | Sinal de mudança |
| 24 | 15A | ABS, secador de ar, bomba de vácuo, relé do aquecedor de combustível |
| 25 | 10A | Seletor de função |
| 26 | 10A | Farol baixo direito |
| 27 | – | Não usado |
| 28 | 10A | Farol baixo esquerdo |
| 29 | 10A | Luzes de advertência do grupo, medidores, GEM, ABS hidráulico |
| trinta | 15A | Transmissão eletrônica Allison |
| 31 | – | Não usado |
| Relé 1 | – | Lâmpadas internas |
| Relé 2 | – | Não usado |
| Relé 3 | – | buzina |
| Relé 4 | – | Janela de um toque |
| Relé 5 | – | Não usado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2008)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 15A * | Interruptor principal |
| 2 | 30A * | Assento elétrico (motorista) |
| 3 | 30A * | Assento elétrico (passageiro) |
| 4 | 15A * | Relé da bomba do lavador, motor da bomba do lavador |
| cinco | – | Não usado |
| 6 | 15A * | Aquecedor de admissão de ar (apenas motor Caterpillar) |
| 7 | 15A * | Interruptores da luz de freio (apenas veículos com freio a ar) |
| oito | 25A * | Relé do aquecedor de combustível (veículos equipados com motor Caterpillar com tanques duplos de combustível apenas) |
| nove | 20A * | Relé de muting, motor ECM, cluster, transmissão TCM |
| dez | 15A * | Válvula de drenagem aquecida |
| onze | 30A * | Freio de reboque elétrico |
| 12 | 20A * | Luzes diurnas (DRL), atuador de porta mista, modo de ar condicionado, reserva, bancos aquecidos, ABS de reboque, freio de escape |
| 13 | – | Não usado |
| quatorze | – | Não usado |
| quinze | 7,5A * | Bodybuilder – adaptador de luz de freio para reboque |
| dezesseis | 5A * | Bendix Air ABS (apenas veículos com freio pneumático) |
| dezesseis | 5A * | WABCO ABS (somente veículos com freios hidráulicos) |
| 17 | – | Não usado |
| 18 | 10 A * | Bomba de transferência de combustível (somente tanques duplos de combustível) |
| dezenove | – | Não usado |
| vinte | – | Não usado |
| 21 | 10 A * | Controle do motor Hydromax |
| 22 | – | Não usado |
| 23 | – | Não usado |
| 24 | – | Não usado |
| 101 | 30A ** | Relé Bendix Air ABS (somente veículos com freio a ar) |
| 101 | 30A ** | Relé modulador WABCO ABS (apenas veículos com freios hidráulicos) |
| 102 | 20A ** | Chave de ignição no acesso do cliente |
| 103 | 20A ** | Chave de ignição (fusíveis da caixa de junção 8, 9, 10, 11, 19, 29 e 30) |
| 104 | 20A ** | Power Point |
| 105 | 20A ** | Travamento elétrico da porta |
| 106 | 30A ** | Interruptor principal, interruptor multifuncional, fusíveis CJB 16, 26 e 28, faróis, relé DRL |
| 107 | 50A ** | Fusíveis da caixa de junção 1, 2, 3, 4, 12, 13, 14 e 15 |
| 108 | 40 A ** | Relé do aquecedor de combustível (apenas motor Cummins) |
| 109 | 40 A ** | Relé de janela elétrica |
| 110 | 30A ** | Relé de potência do limpador (estacionamento, velocidade baixaY alta) |
| 111 | 30A ** | Relé de luz de estacionamento, luzes de estacionamento |
| 112 | 40 A ** | Relé do motor do soprador, motor do soprador |
| 113 | 30A ** | Assentos aquecidos |
| 114 | 25A ** | Poder da calculadora ABS hidráulica |
| 115 | 20A ** | Chave de ignição, caixa de junção central fusíveis 8, 9, 10 e 11, relé de partida |
| 116 | 30A ** | Relé de curva esquerda / direita, relé de luz reversa |
| 117 | 20A ** | Relé de luz de freio |
| 118 | 60A ** | Veículos com freios hidráulicos (apenas pacote de reboque) |
| 119/120 | 60A ** | Veículo com freios hidráulicos (apenas pacote de reboque) |
| 119/120 | 60A ** | Veículos com freios a ar (apenas pacote de reboque) |
| 121/122 | 60A ** | Freio hidráulico, sistema ABS |
| 121/122 | 60A ** | Bloco de fusíveis de reboque de freio a ar |
| 201 | – | Relé da bomba do lavador |
| 202 | – | Relé de velocidade do limpador |
| 203 | – | Relé liga / desliga do limpador |
| 204 | – | Relé de potência do limpador |
| 205 | – | Parar / virar à direita relé |
| 206 | – | Relé de parar / virar à esquerda |
| 207 | – | Relé de evento ABS hidráulico |
| 208 | – | Relé de luz reversa |
| 209 | – | Relé de luz de freio |
| 301 | – | Aquecedor de combustível / relé da bomba de transferência de combustível |
| 302 | – | Relé de luz de estacionamento |
| 303 | – | Relé do motor do soprador |
| 304 | – | Relé pneumático ABS |
| 304 | – | Relé modulador hidráulico |
| * Mini fusível ** fusível Maxi |
Relé de reboque com freio a ar (se equipado) (2008)
Relé de reboque (se equipado) (2008)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 30A * | Fonte de alimentação de reboque ABS |
| 2 | 30A * | Luzes do indicador de estacionamento / reboque |
| 3 | 30A * | Luzes de freio de reboque |
| 4 | 30A * | Luzes intermitentes / de freio de reboque (combinadas) |
| 4 | 30A * | Indicadores de reboque (separados) |
| cinco | – | Não usado |
| R1 | – | Relé de reboque ABS |
| R2 | – | Relé da luz de posição de reboque |
| R3 | – | Relé da luz de freio de reboque |
| R4 | – | Reboque do relé da luz traseira |
| R5 | – | Não usado |
| R6 | – | Não usado |
| R7 | – | Retransmissão do sinal de virada para a esquerda |
| R8 | – | Retransmissão do sinal de mudança de direção para a direita |
| * Fusível Maxi |
Fusíveis inline
Seu veículo possui dois fusíveis em linha localizados nos / nos cabos da bateria próximos à bateria. Um fusível de 10 A para o módulo de controle da transmissão e um fusível de 40 A para o módulo de controle do motor.
2011
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2011)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 20A | buzina |
| 2 | 15A | Relé piscando |
| 3 | 20A | Power Point |
| 4 | 10A | Conector de link de dados (DLC), conector de diagnóstico do motor, aviso de freio de estacionamento |
| cinco | 15A | Executar retransmissão |
| 6 | – | Não usado |
| 7 | – | Não usado |
| oito | 5A | Rádio, GEM |
| nove | 5A | Relé de janela elétrica |
| dez | 15A | Espelhos aquecidos |
| onze | 5A | Sistemas de limpador e lavador de pára-brisa |
| 12 | 10A | Seletor de marcha |
| 13 | 20A | Rádio, espelhos elétricos |
| quatorze | 10A | Relé de luz interior |
| quinze | 10A | Relé de luz interior |
| dezesseis | 15A | Farol alto, piscando |
| 17 | – | Não usado |
| 18 | 5A | Dimmer, iluminação interior |
| dezenove | 15A | Controle do motor |
| vinte | 5A | Iniciando sistema |
| 21 | 10A | Resistência DRL |
| 22 | 15A | Buzina a ar, caçamba com suspensão a ar, eixo de duas velocidades, diferencial de travamento controlado pelo motorista |
| 23 | 10A | Relé piscando |
| 24 | 15A | Relé ABS, relé do aquecedor de combustível, Diyer de ar |
| 25 | 10A | Relé do motor do soprador |
| 26 | 10A | Farol baixo direito |
| 27 | – | Não usado |
| 28 | 10A | Farol baixo esquerdo |
| 29 | 10A | Cluster, GEM |
| trinta | 15A | Transmissão eletrônica Allison |
| 31 | 15A | Espelho retransmissor de aba |
| Relé 1 | – | Lâmpadas internas |
| Relé 2 | – | Não usado |
| Relé 3 | – | buzina |
| Relé 4 | – | Não usado |
| Relé 5 | – | Não usado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2011)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 20A | Interruptores de layout (AUX 2 e AUX 4) |
| 2 | 30A | Assento elétrico (motorista) |
| 3 | 30A | Assento elétrico (passageiro) |
| 4 | 15A | Relé da lavadora, motor da bomba da lavadora |
| cinco | 5A | Interruptor de advertência do freio (somente freio hidráulico) |
| 6 | 20A | Opções de layout (AUX 1 e AUX 3) |
| 7 | 15A | Interruptores de pressão de freio, relé de evento ABS |
| oito | 20A | DEF (uréia), aquecedores de linha |
| nove | 20A | Interruptor de ignição, interruptor de partida |
| dez | 15A | Válvula de remoção de umidade do reservatório de ar |
| onze | 30A | Freio de reboque elétrico |
| 12 | 20A | Caixa de fusíveis 5 e 21 do compartimento do passageiro |
| 13 | 15A | Conjunto de instrumentos / módulo de gateway |
| quatorze | 20A | Sensor de óxido de nitrogênio |
| quinze | – | Não usado |
| dezesseis | 5A | ABS Bendix® Air |
| 17 | – | Não usado |
| 18 | 10A | Bomba de transferência de combustível |
| dezenove | – | Não usado |
| vinte | – | Não usado |
| 21 | – | Não usado |
| 22 | – | Não usado |
| 23 | – | Não usado |
| 24 | – | Não usado |
| 101 | 30A | Relé Bendix Air ABS (somente veículos com freio a ar) |
| 101 | 30A | Módulo de freio hidráulico (somente veículos com freios hidráulicos) |
| 102 | 20A | Chave de ignição |
| 103 | 20A | Interruptor de ignição, fusíveis 19, 29 e 30 da caixa de fusíveis do habitáculo |
| 104 | 20A | Power Point |
| 105 | 20A | Chaves de fechadura elétrica |
| 106 | 30A | Interruptor principal, interruptor multifuncional |
| 107 | 50A | Fusíveis 1, 2, 3, 4, 12, 13, 14 e 15 da caixa de fusíveis do compartimento do passageiro |
| 108 | 40A | Aquecimento de óleo |
| 109 | 40A | Janela eletrica |
| 110 | 30A | Limpador |
| 111 | 30A | Revezamento de fisiculturista, luzes de estacionamento |
| 112 | 40A | Ventoinha do motor |
| 113 | 30A | Assentos aquecidos, assento Air-Ride |
| 114 | 20A | Pós-processamento DCU |
| 115 | 20A | Chave de ignição, fusíveis 8, 9, 10 e 11 da caixa de fusíveis do compartimento do passageiro |
| 116 | 30A | Relé de curva esquerda / direita, relé de luz reversa |
| 117 | 20A | Pare as luzes |
| 118 | 60A | Veículos com freios hidráulicos (apenas pacote de reboque) |
| 601 | 60A | Soquete de trailer |
| 602 | 60A | Bloco de fusíveis de reboque de freio a ar |
| 602 | 30A | Motor da bomba de freio hidráulico 2 |
| 201 | – | Relé lavador de pára-brisa |
| 202 | – | Relé alto / baixo do limpador |
| 203 | – | Limpa / relé de estacionamento |
| 204 | – | Relé do limpador |
| 205 | – | Revezamento do fisiculturista, curva à direita |
| 206 | – | Revezamento do fisiculturista, curva à esquerda |
| 207 | – | Relé de evento ABS (apenas veículos com freio hidráulico) |
| 208 | – | Relé do fisiculturista, revezamento do relé de luz |
| 209 | – | Relé de luz de freio auxiliar |
| 301 | – | Aquecedor de combustível / relé da bomba de transferência de combustível |
| 302 | – | Relé do encarroçador, relé de luz de posição |
| 303 | – | Relé do motor do soprador |
| 304 | – | Relé do aquecedor de linha DEF (uréia) |
| Porta-fusível individual máximo no compartimento do motor | ||
| 9925 | 30A | Motor da bomba de freio hidráulico 1 |
Anúncios publicitários
Centro de revezamento
O centro do relé está localizado ao longo do pilar A do lado do passageiro, no lado direito do piso.
| Não. | Descrição do relé |
|---|---|
| R1 | Módulo de aviso de liberação hidráulica de mola |
| R2 | Embreagem do compressor de ar condicionado |
| R3 | Janelas eletricas |
| R4 | Piscando (padrão / LED) |
| R5 | Relé 1 do desenvolvedor |
| R6 | Relé UpFitter 2 |
| R7 | Faróis |
| R8 | Poupar |
| R9 | Relé do desenvolvedor 3 |
| R10 | Entrada |
| R11 | DCU |
| R12 | Eixo de duas velocidades / bloqueio diferencial |
| R13 | Trancar |
| R14 | Válvula de umidade do tanque de ar |
| R15 | DRL # 1 |
| R16 | Espelhos aquecidos |
| R17 | Poupar |
| R18 | Relé do desenvolvedor 4 |
| R19 | Display PRNDL |
| R20 | Sistema de redução catalítica seletiva (SCR) (NOx) |
| R21 | Curso |
| R22 | Liberação de porta |
| R23 | Indicador de advertência ABS |
| R24 | DRL # 2 |
| R25 | Luzes de estacionamento |
| R26 | Poupar |
Relé de reboque (se equipado) (2011)
Relé de reboque (se equipado) (2011)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 30A * | Força ABS de reboque (veículos com freios de reboque não elétricos apenas) |
| 2 | 30A * | Luzes do indicador de estacionamento / reboque |
| 3 | 30A * | Luzes de freio de reboque |
| 4 | 30A * | Luzes intermitentes / de freio de reboque (combinadas) |
| 4 | 30A * | Indicadores de reboque (separados) |
| cinco | – | Não usado |
| R1 | – | Relé de reboque ABS (veículos com freios de reboque não elétricos apenas) |
| R2 | – | Relé da luz de posição de reboque |
| R3 | – | Relé da luz de freio de reboque |
| R4 | – | Reboque do relé da luz traseira |
| R5 | – | Não usado |
| R6 | – | Não usado |
| R7 | – | Retransmissão do sinal de virada para a esquerda |
| R8 | – | Retransmissão do sinal de mudança de direção para a direita |
| * Fusível Maxi |
Fusíveis inline
Seu veículo pode ter vários fusíveis em linha localizados nos / nos cabos da bateria localizados na caixa da bateria, dependendo da aplicação.
Todos os veículos equipados com uma transmissão Allison têm um fusível de 10A localizado nos cabos de alimentação limpos localizados na caixa da bateria.
Todos os veículos possuem um fusível de 30 A localizado nos cabos de alimentação limpos localizados na caixa da bateria.
Todos os veículos equipados com uma transmissão Eaton têm um fusível de 30 A localizado nos cabos de alimentação limpos localizados na caixa da bateria.
Todos os veículos equipados com freios hidráulicos têm um fusível de 40 amperes localizado nos cabos de alimentação limpos localizados na caixa da bateria e, além disso, outro fusível de 30 amperes localizado em um porta-fusíveis logo acima do centro da distribuição de energia localizada no compartimento do motor do veículo .
