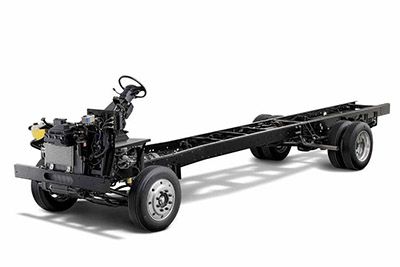

Diagrama de fusíveis e relés para Ford F-53 / F-59 Stripped Chassis (2013, 2016, 2017)

Aqui você encontrará os diagramas da caixa de fusíveis do chassi da van Ford F-53 e do chassi comercial despojado F-59 2013, 2016 e 2017 , informações sobre a localização dos painéis de fusíveis dentro do carro e a atribuição de cada fusível (arranjo de fusíveis) e relé.

Contents

Layout do fusível Ford F53 / F59 com chassi descascado 2013, 2016, 2017
2013 (F-53)
2016
2017

Layout do fusível Ford F53 / F59 com chassi descascado 2013, 2016, 2017

Localização da caixa de fusíveis

Compartimento do passageiro

O painel de fusíveis está localizado abaixo e à esquerda do volante, próximo ao pedal do freio.

Compartimento do motor

A caixa de distribuição elétrica está localizada no compartimento do motor.

Módulo de diodo e relé

A caixa do módulo está localizada perto da caixa de distribuição de energia na frente do radiador no compartimento do motor.

Módulo porta-fusível

O módulo porta-fusível está localizado próximo ao módulo de diodo / relé.

Diagramas de caixa de fusíveis

2013 (F-53)

Compartimento do passageiro

Anúncios publicitários

Alocação de fusíveis no compartimento de passageiros (2013)

Não.	Amperagem	Circuitos protegidos
1	20A	Sinais de direção / parar, sinais de direção, sinais de direção do encarroçador traseiro / parar
2	–	Não usado
3	–	Não usado
4	10A	Grupo de painel
cinco	10A	Fornecimento de acessórios para encarroçadora (acessórios e corrida)
6	–	Não usado
7	15A	Bobina de relé do motor do soprador
oito	10A	Suprimento de luz de freio
nove	20A	Luzes de freio: luzes de direção / parada do veículo, luzes de direção / parada traseiras do encarroçador, fonte de alimentação da luz de freio do encarroçador
dez	10A	Memória do conjunto de instrumentos, luz de advertência de freio auxiliar -Hydromax
onze	30A	Módulo limpador / lavador, fonte de alimentação do limpador
12	–	Não usado
13	10A	Módulo do Sistema de Frenagem Antibloqueio -Hydromax
quatorze	10A	Módulo de aviso de aviso, módulo de suporte de freio – Hydromax, energia do grupo de instrumentos, luzes de advertência do grupo de instrumentos, módulo do sistema de frenagem antibloqueio – Hydroboost
quinze	15A	Fonte de alimentação do sinal de virar à esquerda
dezesseis	20A	Fonte de alimentação da bateria do encarroçador (+ 12V)
17	5A	Stream de rádio do bodybuilder
18	–	Não usado
dezenove	5A	Relé de luz de circulação diurna
vinte	–	Não usado
21	15A	Potência do sinal de mudança de direção à direita
22	20A	Indicadores de reboque
23	10A	Execução de cluster / acessório
24	–	Não usado
25	10A	Fonte de alimentação de feixe oscilante direito do encarroçador
26	10A	Atuador de travamento de mudança de marcha de freio
27	–	Não usado
28	–	Não usado
29	–	Não usado
trinta	–	Não usado
31	10A	Fonte de alimentação de feixe inclinado esquerdo do encarroçador
32	–	Não usado
33	10A	Revertendo as luzes
34	10A	Luzes de reversão de reboque, engrenagem reversa do fisiculturista
35	20A	Fonte de alimentação do farol principal do bodybuilder, farol alto piscando, luzes diurnas
36	–	Não usado
37	–	Não usado
38	10A	Corrida de corrida de fisiculturistas
39	–	Não usado
40	–	Não usado
41	10A	Iluminação de instrumentos
42	–	Não usado
43	–	Não usado
44	–	Não usado
Relé 1	–	Indicador de reboque direito
Relé 2	–	Indicador de reboque esquerdo
Relé 3	–	Direito Turn Signal
Relé 4	–	Sinal de Virar à esquerda
Relé 5	–	Não usado
Relé 6	–	Luzes diurnas, freio de mão
Relé 7	–	Luzes diurnas ligadas / desligadas
Diodo 1	–	Travamento de mudança de marcha de transmissão de freio
Diodo 2	–	Travamento de mudança de marcha de transmissão de freio
F1	–	Não usado
F2	–	Não usado
F3	–	Não usado
F4	10A	Travamento de mudança de marcha de transmissão de freio
F5	–	Não usado
F6	–	Não usado
F7	–	Não usado
F8	–	Não usado
F9	–	Não usado
F10	–	Não usado
F11	–	Não usado
F12	–	Não usado

Compartimento do motor

Anúncios publicitários

Alocação de fusíveis na caixa de distribuição elétrica (2013)

Não.	Amperagem	Componentes protegidos
1	5A *	Módulo de reforço de freio -Hydromax
2	10 A *	Embreagem do compressor de ar condicionado
3	20A *	Bobina do relé da embreagem A / C, sensor de fluxo de massa de ar com temperatura de ar de admissão, válvula de gerenciamento de vapor, sensor de oxigênio de exaustão aquecido do motor # 11 e # 21, sensor de monitor de catalisador
4	5A *	Memória do Módulo de Controle do Trem de Força
cinco	20A *	Potência do módulo de controle do trem de força
6	20A *	Energia da luz de estacionamento, fusível nº 41 do painel de instrumentos, módulo do carrilhão de advertência, bobina do relé do semáforo de reboque, módulo de escurecimento do painel
7	20A *	Bobinas de ignição, capacitores de rádio
oito	30A *	Hydromax – Módulo do Sistema de Frenagem Antibloqueio
nove	10 A *	Bobina de relé principal de partida, bobina de relé de terra de partida
dez	20A *	Fogos diurnos
onze	20A *	Bobina de relé da bomba de combustível, alimentação do módulo de controle do trem de força
12	25A *	Fonte de alimentação para rebocar luzes de ré, painel de instrumentos – fonte de alimentação para luzes de ré
13	30A **	Fonte de alimentação do controlador de freio de reboque elétrico
quatorze	60A **	Fonte de alimentação da bateria do painel de instrumentos (fusível # 9, 15, 21)
quinze	20A **	Luzes de estacionamento de reboque
dezesseis	60A **	Módulo do Sistema de Frenagem Antibloqueio -Hydromax
dezesseis	40A **	Módulo do Sistema de Frenagem Antibloqueio -Hydroboost
17	20A **	Feed de chifre
18	20A **	Luz de controle de transmissão, interruptor de reboque / transporte, fonte de alimentação de luzes de ré
dezenove	–	Não usado
vinte	30A **	Bobina de relé do módulo de controle do trem de força, relé do módulo de controle do trem de força (fusíveis # 3, 5, 7, 18 da caixa de distribuição de energia)
21	20A **	Motor da bomba de combustível, injetores de combustível
22	20A **	Conector de ferramenta de diagnóstico, fonte de alimentação de isqueiro
23	40A **	Fonte de alimentação do motor do ventilador
24	50A **	Fonte de alimentação da bateria do painel (fusíveis # 4, 10, 16, 22)
25	40A **	Fonte de alimentação do interruptor de ignição (fusíveis do painel # 1, 5, 7, 11, 13, 14, 17, 19, 23; fusíveis da caixa de distribuição elétrica # 9, 11)
26	40A **	Fonte de alimentação do interruptor de ignição (fusíveis # 5, 11, 17, 23, 26, 38 do painel)
27	30A **	Interruptor multifunções (faróis)
28	30A **	Solenóide de partida
29	60A **	Motor de assistência à travagem -Hydromax
29	40A **	Módulo do Sistema de Frenagem Antibloqueio -Hydroboost
R1	–	Relé de embreagem de ar condicionado
R2	–	Relé da bomba de combustivel
R3	–	Relé da buzina
R4	–	Iniciador de revezamento
R5	–	Relé do motor do soprador
R6	–	Relé do módulo de controle do trem de força
Diodo 1	–	Díodo da bomba de combustível
Diodo 2	–	Diodo de embreagem A / C
		* Mini Fusíveis ** Maxi Fusíveis

Módulo de Diodo e Relé (2013)

Local de retransmissão	A descrição
1	Partida de uma tecla integrada (diodo ATO)
2	Não usado
3	Não usado
4	Relé de energia para luzes diurnas
cinco	Hydromax – relé de isolamento de sinal de freio liga / desliga
6	Relé de luz reversa
7	Relé de aterramento de partida
oito	Retransmissão da luz de estacionamento do reboque

	Módulo porta-fusível
1	10A – Hydromax – sinal de partida / parada de freio

2016

Anúncios publicitários

Caixa de distribuição elétrica F53 (2016)

Não.	Amperagem	Componentes protegidos
1	5A *	Módulo de assistência à travagem – Hydromax.
2	10 A *	Embreagem do compressor do ar condicionado.
3	20A *	Sensor do monitor Catalyst. Sensor de oxigênio do gás de exaustão aquecido do motor nº 11 e nº 21. Válvula de gerenciamento de vapor.
4	5A *	Memória do módulo de controle do trem de força. Bobina do relé do módulo de controle do trem de força.
cinco	20A *	Força do módulo de controle do trem de força.
6	20A *	Módulo dimmer do painel. A luz de estacionamento está energizada. Bobina do relé do semáforo de reboque.
7	20A *	Bobinas de ignição. Capacitores de rádio.
oito	30 A *	Hydromax – Módulo do Sistema de Frenagem Antibloqueio.
nove	10 A *	Módulo de controle do trem de força.
dez	20A *	Fogos diurnos.
onze	20A *	Bobina do relé da bomba de combustível. Força do módulo de controle do trem de força. Díodo da bomba de combustível.
12	25 A *	Painel de instrumentos – fonte de alimentação da lâmpada reversa. Fonte de alimentação para reboque de luzes de ré.
13	30A **	Fonte de alimentação para o controlador do freio de reboque elétrico.
quatorze	60 A **	Fonte de alimentação da bateria do painel (fusível # 9.15, 21). Fusível de ignição primária.
quinze	20A **	Luzes de estacionamento do reboque.
dezesseis	60 A **	Módulo do Sistema de Frenagem Antibloqueio -Hydromax.
dezesseis	40A **	Módulo do Sistema de Frenagem Antibloqueio – Hydroboost.
17	20A **	Alimentação de chifres.
18	20A **	Bobina de relé de luz reversa. Bobina de embreagem do ar condicionado. Interruptor de solicitação do ar condicionado.
dezenove	–	Não usado.
vinte	30 A **	Bobina do relé do módulo de controle do trem de força. Relé do módulo de controle do trem de força (fusíveis # 3, 5,7,18 da caixa de distribuição de força).
21	20A **	Injetores de combustível. Motor da bomba de gasolina. Sensor de fluxo de massa de ar.
22	20A **	Fonte de alimentação de isqueiro. Conector da ferramenta de diagnóstico.
23	40A **	Fonte de alimentação do motor do ventilador.
24	50A **	Fonte de alimentação da bateria do painel (fusíveis # 4, 10,16,22).
25	40A **	Fonte de alimentação do interruptor de ignição (fusíveis # 1 do painel de instrumentos, 5,7,11,13,14,17,19,23,36; Fusíveis da caixa de distribuição elétrica # 9,11).
26	40A **	Fonte de alimentação do interruptor de ignição (fusíveis do painel de instrumentos # 5,11,17,23,26,38).
27	30 A **	Interruptor multifunções (faróis).
28	30 A **	Fonte de alimentação do relé de partida. Iniciante.
29	60A **	Motor auxiliar de travagem – Hydromax.
29	40A **	Módulo do Sistema de Frenagem Antibloqueio – Hydroboost.
R1	–	Relé da embreagem do ar condicionado.
R2	–	Relé da bomba de combustivel.
R3	–	Retransmissão da buzina.
R4	–	Iniciador de revezamento.
R5	–	Relé do motor do soprador.
R6	–	Relé do módulo de controle do trem de força.
Diodo 1	–	Díodo da bomba de combustível.
Diodo 2	–	Diodo de embreagem do ar condicionado.
		* Mini fusíveis. ** Fusíveis Maxi.

Anúncios publicitários

Caixa de distribuição elétrica F59 (2016)

Não.	Amperagem	Componentes protegidos
F1	10 A *	Embreagem do compressor do ar condicionado.
F2	30 A *	Sistema de travagem antibloqueio – Hydromax.
F3	5A *	O módulo de controle do trem de força mantém a memória viva. Bobina do relé do módulo de controle do trem de força.
F4	–	Não usado.
F5	20A *	Luzes de corrida. Bobina do relé da lâmpada de reboque.
F6	–	Não usado.
F7	25 A *	Lâmpadas reversas. Painel de fusíveis # 33.34.
F8	–	Não usado.
F9	20A *	Fogos diurnos.
F10	–	Não usado.
F11	–	Não usado.
F12	–	Não usado.
F13	–	Não usado.
F14	–	Não usado.
F15	5A *	Motor da bomba Hydromax.
F 16	20A *	Alimentação do veículo 1. Alimentação para o módulo de controle do trem de força.
F17	20A *	Alimentação do veículo 2. Sensor do monitor do catalisador. Sensor de oxigênio do gás de exaustão aquecido do motor nº 11 e nº 21. Válvula de gerenciamento de vapor.
F18	20A *	Potência do veículo 4. Bobinas de ignição.
F19	10 A *	Módulo de controle do trem de força.
F20	10 A *	Módulo Hydromax. Fonte de alimentação do relé de partida / parada do freio.
F21	20A *	Módulo de controle do trem de força. Díodo da bomba de combustível.
F22	–	Não usado.
F23	–	Não usado.
F24	–	Não usado.
J1	40A **	Fonte de alimentação do relé do motor do soprador.
J2	30A **	Faróis dianteiros. Bobina do relé liga / desliga das luzes diurnas. Fonte de alimentação para o relé das luzes diurnas. Painel de fusíveis # 25.31.
J3	30A **	Potência do veículo. Fonte de alimentação para o relé do módulo de controle do trem de força. Fusível da caixa de distribuição elétrica FI 6, F17, F18, J22.
J4	20A **	Fonte de alimentação de isqueiro. Conector da ferramenta de diagnóstico.
J5	–	Não usado.
J6	30A **	Fonte de alimentação do relé de partida. Iniciante.
J7	40A / 60A	Sistema de travagem anti-bloqueio. Bomba Hydromax
J8	20A **	Luzes de estacionamento do reboque.
J9	50A **	Fusível do painel # 4,10,16,22.
J10	60 A **	Módulo de sistema de freio antibloqueio de 4 canais.
J10	40A **	Módulo de sistema de freio antibloqueio de 3 canais.
J11	20A **	Fornecimento do relé da bomba de combustível. Injetores de combustível. Sensor de fluxo de massa de ar. Motor da bomba de gasolina.
J12	30A **	Freio de reboque eletrônico.
J13	40A **	Fonte de alimentação do interruptor de ignição (fusíveis # 1,5,7,11,13,17,19, 23 do painel de instrumentos).
J14	–	Não usado.
J15	60 A **	Painel de fusíveis # 9,15,21.
J16	20A **	Buzina
J17	40A **	Fonte de alimentação do interruptor de ignição (fusíveis do painel # 1,5,7,11,13,17,19, 23.
J18	–	Não usado.
J19	–	Não usado.
J20	–	Não usado.
J21	–	Não usado.
J22	20A **	Bobina de relé de luz reversa. Bobina do relé da embreagem do ar condicionado. Interruptor de solicitação do ar condicionado.
R1	–	Retransmissão da buzina.
R2	–	Relé da bomba de combustivel.
R3	–	Iniciador de revezamento.
R4	–	Revertendo o relé de luz.
R5	–	Relé de partida / parada do freio.
R6	–	Relé da luz de estacionamento do reboque.
R7	–	Não usado.
R8	–	Relé da embreagem do ar condicionado.
R9	–	Não usado.
R10	–	Iniciador de revezamento.
R11	–	Relé do motor do soprador.
R12	–	Luz de circulação diurna / relé de farol.
R13	–	Relé do módulo de controle do trem de força.
D1	–	Díodo da bomba de combustível.
D2	–	Diodo de embreagem do ar condicionado.
D3	–	Não usado.
C1	–	Não usado.
		* Mini fusíveis. ** Fusível J.

UPS 1 Power Distribution Box (2016)

Não.	Amperagem	Componentes protegidos
R1	Retransmissão	Módulo de controle do trem de força.
R2	Retransmissão	Fogos diurnos.
R3	Retransmissão	Iniciante.
R4	Retransmissão	Ventoinha do motor.
R5	Retransmissão	Buzina
R6	Retransmissão	Bomba de combustivel.
R7	Retransmissão	Massa inicial.
R8	Retransmissão	Luzes de estacionamento do reboque.
R9	Retransmissão	Luzes de emergência.
R10	Retransmissão	Relé liga / desliga do freio Hydromax.
R11	Retransmissão	Não usado.
R12	Retransmissão	Embreagem de ar condicionado.
M1-1	10A	Relé liga / desliga do freio Hydromax.
M1-2	20A	Luzes intermitentes / de advertência de perigo.
M1-3	–	Não usado.
M1-4	–	Não usado.

Anúncios publicitários

UPS 2 Power Distribution Box (2016)

Não.	Amperagem	Componentes protegidos
M1	25 A *	Luzes de emergência.
M2	20A *	Fogos diurnos.
M3	30 A *	Módulo de sistema de travagem antibloqueio de 4 canais (Hydromax).
M4	20A *	Operação / partida do módulo de controle do trem de força. Bobina do relé da bomba de combustível.
M5	10 A *	Bobina do relé de partida.
M6	20A *	Potência do veículo 4. Bobinas de ignição.
M7	5A *	Monitor do motor Hydromax.
M8	20A *	Potência do veículo 2.
M9	20A *	Potência do veículo 1. Medidor de fluxo de ar de massa.
M10	10 A *	Ar condicionado.
M11	5A *	O relé do módulo de controle do trem de força mantém a energia viva. Válvula de ventilação do canister.
M12	20A *	As luzes de estacionamento estão acesas. Bobina do relé do semáforo de reboque.
D1	Diodo	Início com um toque.
D2	Diodo	Bomba de combustivel.
D3	Diodo	Ar condicionado.
R2-1	–	Não usado.
J1	30A **	Força do veículo a partir do módulo de controle do trem de força.
J2	20A **	Bomba de combustivel.
J3	20A **	Isqueiro. Conector de diagnóstico.
J4	40A **	Ventoinha do motor.
J5	30A **	Faróis dianteiros. Bobina do relé liga / desliga das luzes diurnas. Fonte de alimentação para o relé das luzes diurnas.
J6	40A **	A chave de ignição fornece energia (fusíveis # F26 do painel de instrumentos).
J7	40A **	Fontes de alimentação da chave de ignição (painel de instrumentos # F21, F26).
J8	50A **	Caixa de fusíveis do painel de instrumentos Fll, F13, F15.
J9	30A **	Fonte de alimentação do relé de partida.
J10	60 A **	Módulo de sistema de travagem antibloqueio de 4 canais (Hydromax).
J11	30A **	Freio de reboque eletrônico.
J12	60 A **	Iluminação (fusíveis # F3, F5 do painel; caixa de distribuição elétrica M1-2).
J13	20A **	Potência do veículo 3.
J14	20A **	Buzina
J15	60 A **	Módulo de sistema de freio antibloqueio de 4 canais.
J16	20A **	Luzes de estacionamento do reboque.
		* Mini fusível. ** Fusível J.

Módulo de Diodo e Relé (2016)

Não.	Amperagem	Componentes protegidos
1		Não usado.
2		Não usado.
3		Não usado.
4		Relé de alimentação das luzes diurnas.
cinco		Hydromax – relé de isolamento de sinal de freio liga / desliga.
6		Revertendo o relé de luz.
7		Relé de aterramento de partida.
oito		Relé da luz de estacionamento do reboque.

		Módulo porta-fusível
1	10A	Hydromax – sinal de freio liga / desliga.

Anúncios publicitários

Painel de fusíveis do compartimento do passageiro F53 / F59 (2016)

Painel de fusíveis do compartimento do passageiro F53, F59 (2016)

Não.	Amperagem	Componentes protegidos
1	20A	Interruptor multifuncional.
2	–	Não usado.
3	–	Não usado.
4	10A	Conjunto de instrumentos.
cinco	10A	Fornecimento de acessórios para encarroçadora (acessório e corrida).
6	–	Não usado.
7	15A	Bobina do relé do motor do soprador.
oito	10A	Fonte de alimentação para luzes de freio.
nove	20A	Luzes de freio: indicadores de direção e luzes de freio do veículo, indicadores de direção traseiros e fonte de alimentação do freio do encarroçador, fonte de alimentação da luz de freio do encarroçador.
dez	10A	Memória do cluster de instrumento.
onze	30A	Módulo limpador / lavador de pára-brisas. Fonte de alimentação do limpador.
12	–	Não usado.
13	10A	Módulo do Sistema de Frenagem Antibloqueio -Hydromax.
quatorze	10A	Módulo do Sistema de Frenagem Antibloqueio – Hydroboost. Executando / iniciando o painel de instrumentos.
quinze	15A	Fonte de alimentação do sinal de virar à esquerda.
dezesseis	20A	Fonte de alimentação da bateria do encarroçador (+ 12V).
17	5A	Fluxo de rádio do fisiculturista.
18	–	Não usado.
dezenove	5A	Relé de luz de circulação diurna.
vinte	–	Não usado.
21	15A	Fonte de alimentação para a seta direita.
22	20A	Indicadores de direção de reboque.
23	10A	Execução / prop. De cluster.
24	–	Não usado.
25	10A	Fonte de alimentação do feixe de médios direito do encarroçador.
26	10A	Diodo e solenóide de travamento da alavanca do freio.
27	–	Não usado.
28	–	Não usado.
29	–	Não usado.
trinta	–	Não usado.
31	10A	Fonte de alimentação do feixe inclinado esquerdo do encarroçador.
32	–	Não usado.
33	10A	Potência da lâmpada reversa do fisiculturista.
34	10A	Reverso do fisiculturista. Reboque luzes de ré.
35	20A	Fonte de alimentação do feixe principal do encarroçador. Indicador de máximos.
36	10A	Interruptor de controle de transmissão.
37	–	Não usado.
38	10A	O fisiculturista realiza dieta.
39	–	Não usado.
40	–	Não usado.
41	10A	Iluminação do painel de instrumentos.
42	–	Não usado.
43	–	Não usado.
44	–	Não usado.
Relé 1	–	Indicador de reboque direito.
Relé 2	–	Indicador de direção de reboque para a esquerda.
Relé 3	–	Indicador de direção certa.
Relé 4	–	Indicador de direção à esquerda.
Relé 5	–	Não usado.
Relé 6	–	Fogos diurnos. Freio de mão.
Relé 7	–	Luzes diurnas ligadas / desligadas.
Diodo 1	–	Bloqueio de mudança de marcha de transmissão de freio.
Diodo 2	–	Bloqueio de mudança de marcha de transmissão de freio.
F1	–	Não usado.
F2	–	Não usado.
F3	–	Não usado.
F4	10A	Bloqueio de mudança de marcha de transmissão de freio.
F5	–	Não usado.
F6	–	Não usado.
F7	–	Não usado.
F8	–	Não usado.
F9	–	Não usado.
F10	–	Não usado.
F11	–	Não usado.
F12	–	Não usado.

Painel de fusíveis do compartimento do passageiro da UPS (2016)

Anúncios publicitários

Painel de fusíveis do compartimento do passageiro da UPS (2016)

Não.	Amperagem	Componentes protegidos
F1	–	Não usado.
F2	20A	Sinal de mudança.
F3	15A	Vire à esquerda.
F4	15A	Bobina do relé do soprador.
F5	15A	Vire à direita.
F6	10A	Curso ABS.
F7	10A	Farol direito do fisiculturista.
F8	5A	Fogos diurnos.
F9	10A	Farol esquerdo da carroceria.
F10	–	Não usado.
F11	10A	Bateria de cluster (+ 12V) # 1.
F12	5A	Intertravamento de mudança de engrenagem de transmissão de freio UPS.
F13	10A	Bateria de cluster (+ 12V) # 2.
F14	10A	Mude a iluminação.
F15	20A	Fonte de alimentação da bateria do encarroçador (+ 12V).
F 16	–	Não usado.
F17	20A	Fonte de alimentação para o relé de reboque.
F18	10A	Corrida de fisiculturistas.
F19	10A	Fonte de alimentação para luzes de freio.
F20	10A	Corrida de fisiculturistas.
F21	10A	Executar / iniciar.
F22	30A	Bateria do módulo do limpador (+ 12V).
F23	10A	Lâmpadas reversas.
F24	5A	Rádio para bodybuilder.
F25	10A	Reboque luzes de ré.
F26	10A	Executando / iniciando o cluster.
F27	20A	Fonte de alimentação do feixe principal do encarroçador.
R1	–	Fogos diurnos. Freio de mão.
R2	–	Luzes diurnas ligadas / desligadas.
R3	–	Indicador de direção certa.
R4	–	Indicador de reboque direito.
R5	–	Indicador de direção à esquerda.
R6	–	Indicador de direção de reboque para a esquerda.
R7	–	Não usado.
R8	–	Não usado.
R9	–	Não usado.
D1	–	Não usado.
D2	–	Não usado.
D3	–	Não usado.

2017

Anúncios publicitários

Caixa de distribuição elétrica F53 (2017)

Não.	Amperagem	Componentes protegidos
1	5A *	Módulo de assistência à travagem – Hydromax.
2	10 A *	Embreagem do compressor do ar condicionado.
3	20A *	Sensor do monitor Catalyst. Sensor de oxigênio do gás de exaustão aquecido do motor nº 11 e nº 21. Válvula de gerenciamento de vapor.
4	5A *	Bobina do relé do módulo de controle do trem de força. O módulo de controle do trem de força mantém a memória viva.
cinco	20A *	Força do módulo de controle do trem de força.
6	20A *	Módulo dimmer do painel. A luz de estacionamento está energizada. Bobina do relé do semáforo de reboque.
7	20A *	Bobinas de ignição. Capacitores de rádio.
oito	30 A *	Hydromax – Módulo do Sistema de Frenagem Antibloqueio.
nove	10 A *	Módulo de controle do trem de força.
dez	20A *	Fogos diurnos.
onze	20A *	Bobina do relé da bomba de combustível. Módulo de controle do trem de força. Díodo da bomba de combustível.
12	25 A *	Painel de instrumentos – fonte de alimentação da lâmpada reversa. Fonte de alimentação para reboque de luzes de ré.
13	30A **	Fonte de alimentação para o controlador do freio de reboque elétrico.
quatorze	60 A **	Fonte de alimentação da bateria do painel (fusível # 15, 21). Fusível de ignição primária. Fusível nº 19 da caixa de distribuição elétrica.
quinze	20A **	Luzes de estacionamento do reboque.
dezesseis	60 A **	Módulo do Sistema de Frenagem Antibloqueio -Hydromax.
dezesseis	40A **	Módulo do Sistema de Frenagem Antibloqueio – Hydroboost.
17	20A **	Alimentação de chifres.
18	20A **	Bobina de relé de luz reversa. Bobina de embreagem do ar condicionado. Interruptor de solicitação do ar condicionado.
dezenove	20A **	Interruptor liga / desliga do freio. Interruptor multifuncional.
vinte	30 A **	Relé do módulo de controle do trem de força (fusíveis # 3, 5,7,18 da caixa de distribuição de força).
21	20A **	Injetores de combustível. Motor da bomba de gasolina. Sensor de fluxo de massa de ar. Módulo de controle do trem de força.
22	20A **	Fonte de alimentação de isqueiro. Conector da ferramenta de diagnóstico.
23	40A **	Fonte de alimentação do motor do ventilador.
24	50A **	Fonte de alimentação da bateria do painel (fusíveis # 4, 10,16,22).
25	40A **	Fonte de alimentação do interruptor de ignição (fusíveis # 1 do painel de instrumentos, 5,7,11,13,14,17,19,23,36; Fusíveis da caixa de distribuição elétrica # 9,11). Porta-fusível # 2.
26	40A **	Fonte de alimentação do interruptor de ignição (fusíveis do painel de instrumentos # 5,11,17,23,38).
27	30 A **	Faróis dianteiros. Bobina do relé liga / desliga das luzes diurnas. Fonte de alimentação para o relé das luzes diurnas. Os faróis altos piscam para passar. (Painel de fusíveis # 25.31).
28	30 A **	Fonte de alimentação do relé de partida. Solenóide de partida.
29	60A **	Motor auxiliar de travagem – Hydromax. Porta-fusível # 1.
29	40A **	Módulo do Sistema de Frenagem Antibloqueio – Hydroboost.
R1	–	Relé da embreagem do ar condicionado.
R2	–	Relé da bomba de combustivel.
R3	–	Retransmissão da buzina.
R4	–	Iniciador de revezamento.
R5	–	Relé do motor do soprador.
R6	–	Relé do módulo de controle do trem de força.
Diodo 1	–	Díodo da bomba de combustível.
Diodo 2	–	Diodo de embreagem do ar condicionado.
		* Mini fusíveis. ** Fusíveis Maxi.

Anúncios publicitários

Caixa de distribuição elétrica F59 (2017)

Não.	Amperagem	Componentes protegidos
F1	10 A *	Embreagem do compressor do ar condicionado.
F2	30 A *	Sistema de travagem antibloqueio – Hydromax.
F3	5A *	O módulo de controle do trem de força mantém a memória viva. Bobina do relé do módulo de controle do trem de força.
F4	–	Não usado.
F5	20A *	Bobina do relé do semáforo de reboque. A luz de estacionamento está energizada. Módulo dimmer do painel.
F6	–	Não usado.
F7	25 A *	Fonte de alimentação para a lâmpada de reversão de reboque. Fonte de alimentação da lâmpada reversível.
F8	–	Não usado.
F9	20A *	Fogos diurnos.
F10	–	Não usado.
F11	–	Não usado.
F12	–	Não usado.
F13	–	Não usado.
F14	–	Não usado.
F15	5A *	Módulo de assistência à travagem (Hydromax).
F 16	20A *	Força do módulo de controle do trem de força.
F17	20A *	Sensor do monitor Catalyst. Sensor de oxigênio do gás de exaustão aquecido do motor nº 11 e nº 21. Válvula de gerenciamento de vapor.
F18	20A *	Capacitores de rádio. Bobinas de ignição.
F19	10 A *	Módulo de controle do trem de força.
F20	10 A *	Fonte de alimentação para o relé liga / desliga do freio do módulo Hydromax.
F21	20A *	Módulo de controle do trem de força. Díodo da bomba de combustível. Bobina do relé da bomba de combustível.
F22	10 A *	Bloqueio de mudança de marcha de transmissão de freio.
F23	–	Não usado.
F24	–	Não usado.
J1	40A **	Fonte de alimentação do relé do motor do soprador.
J2	30A **	Faróis dianteiros. Os faróis altos piscam para passar. Bobina do relé liga / desliga das luzes diurnas. Fonte de alimentação para o relé das luzes diurnas. Painel de fusíveis # 25.31.
J3	30A **	Potência do veículo. Fonte de alimentação para o relé do módulo de controle do trem de força. Fusível F16, F17, F18, J22 da caixa de distribuição elétrica.
J4	20A **	Fonte de alimentação de isqueiro. Conector da ferramenta de diagnóstico.
J5	–	Não usado.
J6	30A **	Fonte de alimentação do relé de partida. Solenóide de partida.
J7	40A **	Módulo de sistema de travagem anti-bloqueio (Hydroboost).
J7	60 A **	Motor auxiliar de travagem (Hydromax). Fusível # F20 da caixa de distribuição elétrica.
J8	20A **	Luzes de estacionamento do reboque.
J9	50A **	Fusível do painel # 4,10,16,22.
J10	60 A **	Módulo de sistema de freio antibloqueio de 4 canais.
J10	40A **	Módulo de sistema de freio antibloqueio de 3 canais.
J11	20A **	Fornecimento do relé da bomba de combustível. Injetores de combustível. Sensor de fluxo de massa de ar. Motor da bomba de gasolina. Módulo de controle do trem de força.
J12	30 A **	Freio de reboque eletrônico.
J13	40A **	Fonte de alimentação do interruptor de ignição (fusíveis # 1 do painel, 5,7,11,13,14,17,19,23,36). (Fusível # F19, F22, F21 da caixa de distribuição elétrica).
J14	–	Não usado.
J15	60A **	Fonte de alimentação da bateria do painel (fusível # 15, 21). Fusível de ignição primária.
J16	20A **	Buzina
J17	40A **	Fonte de alimentação do interruptor de ignição (fusíveis # 5,11,17,23,38 do painel de instrumentos).
J18	vinte**	Interruptor liga / desliga do freio. Interruptor multifuncional.
J19	–	Não usado.
J20	–	Não usado.
J21	–	Não usado.
J22	20A **	Bobina de relé de luz reversa. Bobina do relé da embreagem do ar condicionado. Interruptor de solicitação do ar condicionado.
R1	–	Retransmissão da buzina.
R2	–	Relé da bomba de combustivel.
R3	–	Iniciador de revezamento.
R4	–	Revertendo o relé de luz.
R5	–	Relé de isolamento do sinal de partida / parada do freio (Hydromax).
R6	–	Relé da luz de estacionamento do reboque.
R7	–	Não usado.
R8	–	Relé da embreagem do ar condicionado.
R9	–	Não usado.
R10	–	Iniciador de revezamento.
R11	–	Relé do motor do soprador.
R12	–	Luz de circulação diurna / relé de farol.
R13	–	Relé do módulo de controle do trem de força.
D1	–	Díodo da bomba de combustível.
D2	–	Diodo de embreagem do ar condicionado.
D3	–	Não usado.
C1	–	Não usado.
		* Mini fusíveis. ** Fusível J.

UPS 1 Power Distribution Box (2017)

Não.	Amperagem	Componentes protegidos
R1	Retransmissão	Módulo de controle do trem de força.
R2	Retransmissão	Fogos diurnos.
R3	Retransmissão	Iniciante.
R4	Retransmissão	Ventoinha do motor.
R5	Retransmissão	Buzina
R6	Retransmissão	Bomba de combustivel.
R7	Retransmissão	Massa inicial.
R8	Retransmissão	Luzes de estacionamento do reboque.
R9	Retransmissão	Luzes de emergência.
R10	Retransmissão	Relé liga / desliga do freio Hydromax.
R11	Retransmissão	Não usado.
R12	Retransmissão	Não usado.
M1-1	10A	Relé liga / desliga do freio Hydromax.
M1-2	20A	BTSI (deslocamento de coluna).
M1-3	5A	Módulo de assistência à travagem (Hydromax).
M1-4	10A	Módulo de controle do trem de força.

Anúncios publicitários

UPS 2 Power Distribution Box (2017)

Não.	Amperagem	Componentes protegidos
M1	25 A *	Fonte de alimentação da lâmpada reversível. Fonte de alimentação para a lâmpada de reversão de reboque.
M2	20A *	Fogos diurnos.
M3	30 A *	Módulo de sistema de travagem antibloqueio de 4 canais (Hydromax).
M4	20A *	Operação / partida do módulo de controle do trem de força. Bobina do relé da bomba de combustível. Díodo da bomba de combustível.
M5	10 A *	Luzes de freio.
M6	20A *	Capacitores de rádio. Bobinas de ignição.
M7	5A *	Bobina de relé de luz reversa. Bobina de embreagem do ar condicionado. Interruptor de solicitação do ar condicionado.
M8	20A *	Sensor do monitor Catalyst. Sensor de oxigênio do gás de exaustão aquecido do motor nº 11 e nº 21. Válvula de gerenciamento de vapor.
M9	20A *	Força do módulo de controle do trem de força.
M10	–	Não usado.
M11	5A *	O relé do módulo de controle do trem de força mantém a energia viva. Bobina do relé do módulo de controle do trem de força.
M12	20A *	As luzes de estacionamento estão acesas.
D1	Diodo	Não usado.
D2	Diodo	Bomba de combustivel.
D3	Diodo	Embreagem de ar condicionado.
R2-1	–	Não usado.
J1	30A **	Fonte de alimentação para o relé do módulo de controle do trem de força (fusível M6, M7, M8, M9 da caixa de distribuição de energia).
J2	20A **	Injetores de combustível. Motor da bomba de gasolina. Sensor de fluxo de massa de ar. Módulo de controle do trem de força.
J3	20A **	Isqueiro. Conector de diagnóstico.
J4	40A **	Ventoinha do motor.
J5	30A **	Faróis dianteiros. Bobina do relé liga / desliga das luzes diurnas. Fonte de alimentação para o relé das luzes diurnas. Os faróis altos piscam para passar. (Painel de fusíveis # 25.31).
J6	40A **	A chave de ignição fornece energia (fusíveis # F26 do painel de instrumentos).
J7	40A **	Painel de fusíveis # F24, F22, F20, F26, F21, F8, F6, F4, F2. Fusíveis da caixa de distribuição elétrica M4, Ml-4.
J8	50A **	Fusíveis do painel de instrumentos Fll, F13, F15, F17.
J9	30 A **	Fonte de alimentação do relé de partida. Solenóide de partida.
J10	60A **	Fusível da caixa de distribuição elétrica Ml-1. Motor auxiliar de travagem (Hydromax).
J11	30 A **	Freio de reboque eletrônico.
J12	60A **	Iluminação primária. Fusível da caixa de distribuição elétrica Ml-2. Painel de fusíveis # F19, F5, F3.
J13	–	Não usado.
J14	20A **	Buzina
J15	60A **	Módulo de sistema de freio antibloqueio de 4 canais.
J16	20A **	Luzes de estacionamento do reboque.

Módulo de Diodo e Relé (2017)

Não.	Amperagem	Componentes protegidos
1		Não usado.
2		Não usado.
3		Não usado.
4		Relé de alimentação das luzes diurnas.
cinco		Hydromax – relé de isolamento de sinal de freio liga / desliga.
6		Revertendo o relé de luz.
7		Relé de aterramento de partida.
oito		Relé da luz de estacionamento do reboque.

		Módulo porta-fusível
1	10A	Corte de energia para o relé liga / desliga (módulo Hydromax).
2	10A	Bloqueio de mudança de marcha de transmissão de freio.

Painel de fusíveis do compartimento do passageiro F53 (2017)

Anúncios publicitários

Painel de fusíveis do compartimento do passageiro F53 (2017)

Não.	Amperagem	Componentes protegidos
1	20A *	Interruptor multifuncional.
2	–	Não usado.
3	–	Não usado.
4	10 A *	Conjunto de instrumentos.
cinco	10 A *	Fornecimento de acessórios para encarroçadora (acessório e corrida).
6	–	Não usado.
7	15 A *	Bobina do relé do motor do soprador.
oito	10 A *	Fonte de alimentação para luzes de freio. Módulo de controle de freio de trailer
nove	–	Não usado.
dez	10 A *	Memória do cluster de instrumento.
onze	30 A *	Módulo limpador / lavador de pára-brisas. Fonte de alimentação do limpador.
12	–	Não usado.
13	10 A *	Módulo do Sistema de Frenagem Antibloqueio -Hydromax.
quatorze	10 A *	Módulo do Sistema de Frenagem Antibloqueio – Hydroboost. Executando / iniciando o painel de instrumentos.
quinze	15 A *	Fonte de alimentação do sinal de virar à esquerda.
dezesseis	20A *	Fonte de alimentação da bateria do encarroçador (+ 12V).
17	5A *	Fluxo de rádio do fisiculturista.
18	–	Não usado.
dezenove	5A *	Relé de luz de circulação diurna.
vinte	–	Não usado.
21	15 A *	Fonte de alimentação para a seta direita.
22	20A *	Indicadores de direção de reboque.
23	10 A *	Execução / prop. De cluster.
24	–	Não usado.
25	10 A *	Fonte de alimentação do feixe de médios direito do encarroçador.
26	–	Não usado.
27	–	Não usado.
28	–	Não usado.
29	–	Não usado.
trinta	–	Não usado.
31	10 A *	Fonte de alimentação do feixe inclinado esquerdo do encarroçador.
32	–	Não usado.
33	10 A *	Potência da lâmpada reversa do fisiculturista.
34	10 A *	Reverso do fisiculturista. Reboque luzes de ré.
35	20A *	Fonte de alimentação do feixe principal do encarroçador. Indicador de máximos.
36	10 A *	Interruptor de controle de transmissão.
37	–	Não usado.
38	10 A *	Fisiculturista desligado / executado.
39	–	Não usado.
40	–	Não usado.
41	10 A *	Iluminação do painel de instrumentos / iluminação do interruptor.
42	–	Não usado.
43	–	Não usado.
44	–	Não usado.
Relé 1	–	Indicador de reboque direito.
Relé 2	–	Indicador de direção de reboque para a esquerda.
Relé 3	–	Indicador de direção certa.
Relé 4	–	Indicador de direção à esquerda.
Relé 5	–	Não usado.
Relé 6	–	Fogos diurnos. Freio de mão.
Relé 7	–	Luzes diurnas ligadas / desligadas.
Diodo 1	–	Não usado.
Diodo 2	–	Não usado.
F1	–	Não usado.
F2	–	Não usado.
F3	–	Não usado.
F4	–	Não usado.
F5	–	Não usado.
F6	–	Não usado.
F7	–	Não usado.
F8	–	Não usado.
F9	–	Não usado.
F10	–	Não usado.
F11	–	Não usado.
F12	–	Não usado.
		* Mini fusível.

Painel de fusíveis do compartimento do passageiro da UPS F59 (2017)

Anúncios publicitários

Painel de fusíveis do compartimento do passageiro da UPS F59 (2017)

Não.	Amperagem	Componentes protegidos
F1	–	Não usado.
F2	20A *	Sinal de mudança de direção traseiro direito / esquerdo. Bobina do relé do pisca-pisca direito / esquerdo. Indicador de direção / sinal de mudança de direção à direita do painel de instrumentos.
F3	15 A *	Sinal de Virar à esquerda. Luzes de perigo.
F4	15 A *	Bobina do relé do motor do soprador.
F5	15 A *	Sinal de mudança de direção dianteiro / traseiro direito. Luz avisadora de perigo dianteiro / traseiro direito.
F6	10 A *	Módulo do Sistema de Frenagem Antibloqueio (Hydromax).
F7	10 A *	Feixe baixo direito.
F8	5A *	Relé de luz de circulação diurna.
F9	10 A *	Luz baixa esquerda.
F10	10 A *	Interruptor de controle de transmissão.
F11	10 A *	Bateria de cluster (+ 12V) # 1.
F12	–	Não usado.
F13	10 A *	Bateria de cluster (+ 12V) # 2.
F14	10 A *	Mude a iluminação. Iluminação do painel de instrumentos.
F15	20A *	Fonte de alimentação da bateria do encarroçador (+ 12V).
F 16	–	Não usado.
F17	20A *	Indicadores de direção de reboque. Luzes de freio de reboque. Luzes de aviso de perigo para reboque.
F18	10 A *	Fisiculturista desligado / executado.
F19	10 A *	Sinal BOO do módulo de controle do freio do trailer. Luzes de freio do fisiculturista. Luzes de parada esquerda / direita.
F20	10 A *	Provisão de acessórios / corrida para bodybuilders.
F21	10 A *	Módulo do sistema de freio antitravamento. Conjunto de instrumentos.
F22	30 A *	Módulo limpador / lavador de pára-brisas. Fonte de alimentação do limpador.
F23	10 A *	Lâmpadas reversas.
F24	5A *	Fluxo de rádio do fisiculturista.
F25	10 A *	Reboque luzes de ré.
F26	10 A *	Execução / prop. De cluster.
F27	20A *	Indicador de máximos.
R1	Micro relé	Fogos diurnos. Freio de mão.
R2	Micro relé	Luzes diurnas ligadas / desligadas.
R3	Micro relé	Indicador de direção certa.
R4	Micro relé	Indicador de reboque direito.
R5	Micro relé	Indicador de direção à esquerda.
R6	Micro relé	Indicador de direção de reboque para a esquerda.
R7	–	Não usado.
R8	–	Não usado.
R9	–	Não usado.
D1	–	Não usado.
D2	–	Não usado.
D3	–	Não usado.

Cookie	Duração	Descrição
cookielawinfo-checkbox-analytics	11 months	This cookie is set by GDPR Cookie Consent plugin. The cookie is used to store the user consent for the cookies in the category "Analytics".
cookielawinfo-checkbox-functional	11 months	The cookie is set by GDPR cookie consent to record the user consent for the cookies in the category "Functional".
cookielawinfo-checkbox-necessary	11 months	This cookie is set by GDPR Cookie Consent plugin. The cookies is used to store the user consent for the cookies in the category "Necessary".
cookielawinfo-checkbox-others	11 months	This cookie is set by GDPR Cookie Consent plugin. The cookie is used to store the user consent for the cookies in the category "Other.
cookielawinfo-checkbox-performance	11 months	This cookie is set by GDPR Cookie Consent plugin. The cookie is used to store the user consent for the cookies in the category "Performance".
viewed_cookie_policy	11 months	The cookie is set by the GDPR Cookie Consent plugin and is used to store whether or not user has consented to the use of cookies. It does not store any personal data.
