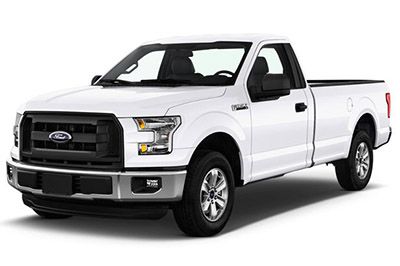

Neste artigo consideramos a décima terceira geração do Ford F-150, disponível de 2015 até os dias atuais. Aqui você encontrará diagramas de caixa de fusíveis do  Ford F-150 2015, 2016, 2017, 2018, 2019 e 2020,   obter informações sobre a localização dos painéis de fusíveis dentro do carro e saber mais sobre a atribuição de cada fusível (disposição dos fusíveis ) e relés.

Contents
  1. Layout do fusível Ford F150 2015-2020…
  2. Compartimento do passageiro
  3. Compartimento do motor
  4. 2016
  5. 2017
  6. 2018, 2019, 2020

Layout do fusível Ford F150 2015-2020…

Os fusíveis do isqueiro (tomada de força) do Ford F150  são fusíveis №89 (ponto de força 1 do isqueiro), №90 (ponto de força 2), №91 (ponto de força 3) e №92 (ponto de força 4) no motor caixa de fusíveis do compartimento (2016-2017). Desde 2018 – fusíveis №6 (ponto de energia 1 do isqueiro), №8 (ponto de energia 2 do isqueiro) e №51 (ponto de energia 3) na caixa de fusíveis do compartimento do motor.

Localização da caixa de fusíveis

Compartimento do passageiro

O painel de fusíveis está localizado no lado direito do piso do passageiro, atrás de um painel de acabamento.A localização dos fusíveis no habitáculo: Ford F-150 (2015-2019 ..)

Para remover o painel de acabamento, puxe-o em sua direção e gire-o para o lado.
Para reinstalar, alinhe as abas com as ranhuras do painel e empurre-o para fechar.

Para remover a tampa do painel de fusíveis, pressione as guias em ambos os lados da tampa e puxe-a para fora.
Para reinstalar a tampa do painel de fusíveis, coloque a parte superior da tampa sobre o painel de fusíveis e empurre a parte inferior até que se encaixe no lugar. Puxe a tampa com cuidado para se certificar de que está bem travada.

Compartimento do motor

A caixa de distribuição elétrica está localizada no compartimento do motor.A localização dos fusíveis no compartimento do motor: Ford F-150 (2015-2019 ..)



Ou



Diagramas de caixa de fusíveis

Anúncios  publicitários

2016

Compartimento do passageiro

Diagrama da caixa de fusíveis interna: Ford F-150 (2016)

Alocação de fusíveis no compartimento de passageiros (2016)

Não. Amperagem Componentes protegidos
1 10A Relé da lâmpada sob demanda. Relé de assento elétrico. Porta-luvas. Lâmpadas de vaidade. Console aéreo. Cúpula. Cortesia. Luzes de leitura.
2 7,5A Lógica do módulo de memória. Seat muda com memória. Motor lombar.
3 20A Motor de travamento da porta do motorista.
4 5A Controle de freio do trailer.
cinco 20A Não usado.
6 10A Não usado.
7 10A Não usado.
oito 10A Não usado.
nove 10A Não usado.
dez 5A Não usado (sobressalente).
onze 5A Módulo de sensor combinado.
12 7,5 A Módulo principal climático. Conversor de link de dados inteligente.
13 7,5 A Grupo. SCCM.
quatorze 10A Freio.
quinze 10A Conversor de link de dados inteligente.
dezesseis 15A Destravando a porta traseira.
17 5A PELE.
18 5A Chave de ignição de partida passiva de entrada passiva e chave de parada. Solenóide de inibição de chave.
dezenove 7,5 A Cancelamento de reboque (O / D) para deslocamento de piso ou coluna.
vinte 7,5 A Não usado.
21 5A HUD. Temperatura do carro com sensor de umidade.
22 5A PEB. Assento elétrico.
23 10A Interruptor PDRG. Inversor. Janela do lado do motorista. Teto solar. Telhado Vista.
24 20A Bloqueio / desbloqueio centralizado.
25 30A Módulo de controle da porta do motorista.
26 30A Módulo de controle da porta do passageiro.
27 30A Telhado Vista. Teto solar.
28 20A Não usado.
29 30A Não usado.
trinta 30A Não usado.
31 15A Interruptor de pé ajustável e motor.
32 10A Visor multifuncional. Sistema de Posicionamento Global. Sync 1. Sync 2. Receptor de radiofrequência.
33 20A Rádio.
34 30A Iniciador de revezamento.
35 5A Módulo de restrição.
36 15A Módulo de câmera 360. Módulo de volante aquecido. Espelho. Bancos traseiros aquecidos.
37 20A Fusíveis de partida da caixa de distribuição elétrica.
38 Disjuntor 30A. Interruptores e motores do vidro traseiro.
Compartimento do motor

Esquema da caixa de fusíveis sob o capô: Ford F-150 (2016)

Anúncios  publicitários



Alocação de fusíveis na caixa de distribuição elétrica (2016)

Não. Amperagem Componentes protegidos
1 – Não usado.
2 – Não usado.
3 – Não usado.
4 – Espelho lateral telescópico.
cinco 40A * Descongelador do vidro traseiro.
6 – Não usado.
7 – Não usado.
oito – Espelho lateral telescópico.
nove – Não usado.
dez – Não usado.
onze 60A * Motor do sistema de travagem automática.
12 50A * Módulo de controle do corpo 1.
13 60A * Módulo de controle do corpo 2.
quatorze 20A ** Amplificador.
quinze 25A ** 4×4.
dezesseis 10 A ** Módulo de iluminação pontual.
17 15A ** Assento aquecido.
18 10 A ** Travando a coluna de direção.
dezenove 10 A ** Assentos elétricos.
vinte 15A ** Limpa-neve. Bancos traseiros aquecidos.
21A – Não usado.
21B – Não usado.
22 30 A * Motor de limpeza.
23 15 A * Sensor de chuva.
24 25 A * Fornecimento de ventiladores em série.
25 – Não usado.
26 30 A * Motores do assento do motorista.
27 30 A * Banco do passageiro ajustável eletricamente.
28 30 A * Assento com ar condicionado.
29 – Não usado.
trinta – Relé da embreagem A / C.
31 – Não usado.
32 – Não usado.
33 50A * Ventilador elétrico 3.
34 25 A * Luzes de estacionamento do reboque.
35 20A * Fusível do relé de parada-curva de reboque.
36 25 A * Módulo de luz de reboque.
37 50A * Ventilador elétrico 1.
38 10A ** Sensor Alt A.
39 10A ** Solenóide de extremidade de roda integrado.
40 15A ** E-casier.
41 10A ** Espelho telescópico.
42 30A ** Bomba de fluido de transmissão.
43 25A ** Buzina
44 10A ** Embreagem do condicionador de ar.
45 10A ** Bobina do relé do módulo de controle do trem de força.
46 10A ** Bobina do relé do limpador.
47 – Não usado.
48 – Não usado.
49 30 A * Módulo de controle do freio do trailer.
cinquenta 30 A * Etapas elétricas.
51 – Relé da bomba de combustivel.
52 – Não usado.
53 – Não usado.
54 30 A * Módulo de qualidade de tensão. Corpo do módulo de controle de qualidade da fonte de alimentação.
55 40A * Fonte de alimentação para o módulo de controle do corpo RP2.
56 20A * Bomba de combustivel.
57 30 A * Atuador EPB reto.
58 30 A * Atuador EPB esquerdo.
59 30 A * Entrada.
60 40A * Ventoinha do motor.
61 30 A * Módulo de controle de freio. Válvulas do sistema de travagem automática.
62 – Relé de assento elétrico.
63 15A ** Espelhos aquecidos.
64 – Não usado.
65 – Iniciador de revezamento.
66 – Relé do módulo de controle do trem de força.
67 – Relé do limpador.
68 – Relé do motor do soprador.
69 – Relé elétrico da janela traseira deslizante.
70 – Relé da ventoinha solenóide 1.
71 – Não usado.
72 25 A * 4×4.
73 – Não usado.
74 30 A * Motor PDRG.
75 – Retransmissão da buzina.
76 – Não usado.
77 – Relé de bloqueio da coluna de direção.
78 – Não usado.
79 – Relé da luz de estacionamento do reboque.
80 – Relé do descongelador do vidro traseiro.
81 – Não usado.
82 – Relé de fechamento PDRG.
83 – Não usado.
84 – Não usado.
85 – Não usado.
86 – Não usado.
87 10A ** Reboque luzes de ré.
88 – Não usado.
89 20A * Tomada de isqueiro 1.
90 20A * Ponto de potência 2.
91 20A * Ponto de energia 3.
92 20A * Powerpoint 4.
93 25A ** Força do veículo GTDI 1.
93 10A ** Potência do veículo PFI 1.
94 – Não usado.
95 25A ** Potência do veículo 2.
96 – Não usado.
97 10A ** Potência do veículo 3.
98 – Não usado.
99 20A ** Potência do veículo 4 (PFI).
99 15A ** Potência do veículo 4 (GTDI).
100 – Não usado.
101 – Não usado.
102 – Relé de limpa-neve.
103 – Não usado.
104 – Relé do ventilador elétrico 3.
105 10A ** Direção hidráulica.
106 – Não usado.
107 10 A ** Freios anti-trava.
108 – Não usado.
109 10 A ** Módulo de controle do trem de força.
110 10 A ** 4×4 start / start. Controle de cruzeiro adaptável.
111 10 A ** Iniciando a bomba de transmissão.
112 – Não usado.
113 7,5 A ** Sistema de Informação de Ponto Cego. Câmera de visão traseira. Câmera de visão frontal. Módulo de qualidade de tensão.
114 – Relé do ventilador solenóide 2.
115 – Não usado.
116 – Não usado.
* Fusíveis de cartucho
** Mini fusíveis



2017

Anúncios  publicitários

Compartimento do passageiro

Diagrama da caixa de fusíveis interna: Ford F-150 (2017)

Alocação de fusíveis no compartimento de passageiros (2017)

Não. Amperagem Componentes protegidos
1 10A Relé da lâmpada sob demanda. Relé de assento elétrico. Porta-luvas. Lâmpadas de vaidade. Console aéreo. Cúpula. Cortesia. Luzes de leitura.
2 7,5 A Lógica do módulo de memória. Seat muda com memória. Motor lombar.
3 20A Motor de travamento da porta do motorista.
4 5A Controle de freio do trailer.
cinco 20A Não usado.
6 10A Não usado.
7 10A Não usado.
oito 10A Não usado.
nove 10A Não usado (sobressalente).
dez 5A Módulo de modem integrado.
onze 5A Módulo de sensor combinado.
12 7,5A Módulo principal climático. Conversor de link de dados inteligente.
13 7,5A Grupo. SCCM.
quatorze 10A Freio.
quinze 10A Conversor de link de dados inteligente.
dezesseis 15A Destravando a porta traseira.
17 5A HUD. Interruptor de campo.
18 5A Chave de ignição de partida passiva de entrada passiva e chave de parada. Solenóide de inibição de chave.
dezenove 7,5A Cancelamento de reboque (O / D) para deslocamento de piso ou coluna.
vinte – Não usado.
21 5A HUD. Temperatura do carro com sensor de umidade.
22 5A PEB. Assento elétrico.
23 10A Interruptor PDRG. Inversor. Janela do lado do motorista. Teto solar. Telhado Vista.
24 20A Bloqueio / desbloqueio centralizado.
25 30A Módulo de controle da porta do motorista.
26 30A Módulo de controle da porta do passageiro.
27 30A Telhado Vista. Teto solar.
28 20A Não usado.
29 30A Não usado.
trinta 30A Não usado.
31 15A Interruptor de pé ajustável e motor.
32 10A Visor multifuncional. Sistema de Posicionamento Global. SINCRONIZAÇÃO. Receptor de radiofrequência.
33 20A Rádio.
34 30A Iniciador de revezamento.
35 5A Módulo de restrição.
36 15A Módulo de câmera 360. Módulo de volante aquecido. Espelho. Bancos traseiros aquecidos.
37 20A Fusíveis de partida da caixa de distribuição elétrica.
38 Disjuntor 30A. Interruptores e motores do vidro traseiro.
Compartimento do motor

Esquema da caixa de fusíveis sob o capô: Ford F-150 (2017)

Anúncios  publicitários



Alocação de fusíveis na caixa de distribuição elétrica (2017)

Não. Amperagem Componentes protegidos
1 – Não usado.
2 – Não usado.
3 – Não usado.
4 – Espelho lateral telescópico.
cinco 40A * Descongelador do vidro traseiro.
6 – Não usado.
7 – Não usado.
oito – Espelho lateral telescópico.
nove 30 A * Bomba de combustivel.
dez 40A * Carregue ventiladores do refrigerador de ar (apenas Raptor).
onze 60A * Motor do sistema de travagem automática.
12 50A * Módulo de controle do corpo 1.
13 60A * Módulo de controle do corpo 2.
quatorze 20A ** Amplificador.
quinze 25A ** 4×4.
dezesseis 10A ** Módulo de iluminação pontual.
17 15A ** Assento aquecido.
18 10A ** Travando a coluna de direção.
dezenove 10A ** Assentos elétricos.
vinte 15A ** Limpa-neve. Bancos traseiros aquecidos.
21A 15A ** Módulo de controle de transmissão.
21B – Não usado.
22 30 A * Motor de limpeza.
23 15 A * Sensor de chuva.
24 2 5 A * Fornecimento de ventiladores em série.
25 – Não usado.
26 30 A * Motores do assento do motorista.
27 30 A * Banco do passageiro ajustável eletricamente.
28 30 A * Assento com ar condicionado.
29 25 A * Disposição dos fusíveis 94, 96, 98 e 100 (apenas Raptor).
trinta – Relé da embreagem A / C.
31 – Não usado.
32 – Não usado.
33 50A * Ventilador elétrico 3.
34 25 A * Luzes de estacionamento do reboque.
35 20A * Fusível do relé de parada-curva de reboque.
36 25 A * Módulo de luz de reboque.
37 50A * Ventilador elétrico 1.
38 10 A ** Sensor Alt A.
39 10 A ** Solenóide de extremidade de roda integrado.
40 15A ** E-casier.
41 10 A ** Espelho telescópico.
42 30 A ** Bomba de fluido de transmissão.
43 25A ** Buzina
44 10 A ** Embreagem do condicionador de ar.
45 10 A ** Bobina do relé do módulo de controle do trem de força.
46 10 A ** Bobina do relé do limpador.
47 15 A * Layout 1 (apenas Raptor).
48 15 A * Layout 2 (apenas Raptor).
49 30 A * Módulo de controle do freio do trailer.
cinquenta 30 A * Etapas elétricas.
51 – Relé da bomba de combustivel.
52 – Não usado.
53 – Relay Upfitter 5 (apenas Raptor).
54 30 A * Módulo de qualidade de tensão. Corpo do módulo de controle de qualidade da fonte de alimentação.
55 40A * Fonte de alimentação para o módulo de controle do corpo RP2.
56 20A * Bomba de combustivel.
57 30 A * Atuador de freio elétrico de estacionamento direito.
58 30 A * Atuador elétrico do freio de estacionamento esquerdo.
59 30 A * Entrada.
60 40A * Ventoinha do motor.
61 30 A * Módulo de controle de freio. Válvulas do sistema de travagem automática.
62 – Relé de assento elétrico.
63 15A ** Espelhos aquecidos.
64 – Relé de desenvolvimento 6 (apenas Raptor).
65 – Iniciador de revezamento.
66 – Relé do módulo de controle do trem de força.
67 – Relé do limpador.
68 – Relé do motor do soprador.
69 – Relé elétrico da janela traseira deslizante.
70 – Relé da ventoinha solenóide 1.
71 – Não usado.
72 25 A * 4×4.
73 – Não usado.
74 30 A * Motor PDRG.
75 – Retransmissão da buzina.
76 – Não usado.
77 – Relé de bloqueio da coluna de direção.
78 – Não usado.
79 – Relé da luz de estacionamento do reboque.
80 – Relé do descongelador do vidro traseiro.
81 – Desenvolvimento de 1 relé (apenas Raptor).
82 – Relé de fechamento PDRG.
83 – Relé de desenvolvimento 2 (apenas Raptor).
84 – Não usado.
85 – Não usado.
86 – Não usado.
87 10 A ** Reboque luzes de ré.
88 – Não usado.
89 20A * Tomada de isqueiro 1.
90 20A * Ponto de potência 2.
91 20A * Ponto de energia 3.
92 20A * Powerpoint 4.
93 25A ** Força do veículo GTDI 1.
93 10 A ** Potência do veículo PFI 1.
94 10 A ** Layout 3 (apenas Raptor).
95 25A ** Potência do veículo 2.
96 10 A ** Layout 4 (apenas Raptor).
97 10 A ** Potência do veículo 3.
98 5A ** Instalação 5 (apenas Raptor).
99 20A ** Potência do veículo 4 (PFI).
99 15A ** Potência do veículo 4 (GTDI).
100 5A ** Layout 6 (apenas Raptor).
101 – Não usado.
102 – Relé de limpa-neve.
103 – Ventilador do refrigerador de ar de carga (apenas Raptor).
104 – Relé eletrônico do ventilador 3.
105 10A ** Direção hidráulica.
106 – Não usado.
107 10A ** Freios anti-trava.
108 – Não usado.
109 10A ** Módulo de controle do trem de força. Potência inicial do módulo de controle de transmissão.
110 10A ** 4×4 start / start. Controle de cruzeiro adaptável.
111 15A ** Iniciando a bomba de transmissão.
112 10A ** Início da bobina do relé do resfriador de ar de carga (apenas Raptor).
113 7,5A ** Sistema de Informação de Ponto Cego. Câmera de visão traseira. Câmera de visão frontal. Módulo de qualidade de tensão.
114 – Relé do ventilador solenóide 2.
115 – Relé de desenvolvimento 3 (apenas Raptor).
116 – Upfitter Relay 4 (apenas Raptor).
* Fusíveis de cartucho
** Mini fusíveis



2018, 2019, 2020

Anúncios  publicitários

Compartimento do passageiro

Diagrama da caixa de fusíveis interna: Ford F-150 (2018, 2019)

Alocação de fusíveis no compartimento de passageiros (2018, 2019, 2020)

Não. Amperagem Componentes protegidos
1 10A 2018: Relé da lâmpada sob demanda. Relé de assento elétrico. Porta-luvas. Lâmpadas de vaidade. Console aéreo. Cúpula. Cortesia. Luzes de leitura.
2019-2020: não usado
2 7,5 A Lógica do módulo de memória. Seat muda com memória. Motor lombar.
3 20A Motor de travamento da porta do motorista.
4 5A Controle de freio do trailer.
cinco 20A Não usado (sobressalente).
6 10A Não usado (sobressalente).
7 10A Não usado (sobressalente).
oito 10A Não usado (sobressalente).
nove 10A 2018: Módulo de potência estendido (apenas Raptor).
2019-2020: Módulo de potência estendido (apenas base).
dez 5A Módulo de modem integrado.
onze 5A Módulo de sensor combinado.
12 7,5A Módulo principal climático. Conversor de link de dados inteligente.
13 7,5A Grupo. Módulo de ar condicionado inteligente.
quatorze 10A Interruptor liga / desliga do freio.
quinze 10A Conversor de link de dados inteligente.
dezesseis 15A Destravando a porta traseira.
17 5A Visor frontal. Interruptor de campo.
18 5A Chave de ignição de partida passiva de entrada passiva e chave de parada. Solenóide de inibição de chave.
dezenove 7,5A Módulo de potência estendido (exceto Raptor).
7,5A Módulo de controle de restrição (apenas Raptor).
vinte – Não usado.
21 5A Visor frontal. Temperatura do carro com sensor de umidade.
22 5A Sistema de controle de abertura de passageiros. (Apenas Raptor)
23 10A Interruptor do vidro traseiro operado eletricamente. Inversor. Janela do lado do motorista. Teto solar. Telhado Vista.
24 20A Bloqueio / desbloqueio centralizado.
25 30A Módulo de controle da porta do motorista.
26 30A Módulo de controle da porta do passageiro.
27 30A Telhado Vista. Teto solar.
28 20A Não usado (sobressalente).
29 30A Não usado (sobressalente).
trinta 30A Não usado (sobressalente).
31 15A Interruptor de pé ajustável e motor.
32 10A Visor multifuncional. SINCRONIZAÇÃO. Receptor de radiofrequência.
33 20A Rádio.
34 30A Iniciador de revezamento.
35 5A Interruptor selecionável do modo de condução (apenas Raptor).
36 15A Módulo de câmera 360. Módulo de volante aquecido. Espelho. Bancos traseiros aquecidos. Módulo de aviso de saída de pista. Módulo de máximos automático. Módulo de processamento de imagem A.
37 20A Não usado (sobressalente).
38 Disjuntor 30A. Interruptores e motores do vidro traseiro.
Compartimento do motor

Esquema da caixa de fusíveis sob o capô: Ford F-150 (2018, 2019)

Anúncios  publicitários



Alocação de fusíveis na caixa de distribuição elétrica (2018, 2019, 2020)

Não. Amperagem Componentes protegidos
1 25A Buzina
2 50A Ventilador elétrico 1.
3 30 A Motor de limpeza.
4 60A Módulo de controle do corpo.
cinco 30 A Iniciador de revezamento.
6 20A Tomada de isqueiro 1.
oito 20A Soquete de isqueiro 2.
dez 5A Sensor de chuva.
12 15A Desenvolvimento de 1 relé (Raptor).
13 10A 4×4 start / start. Partida / partida do controle de cruzeiro adaptável.
quatorze – / 15A Não usado (sobressalente).
quinze 7.5A / 15A (Raptor) 2018: câmera frontal. Módulo de qualidade de tensão. Executando / iniciando a atualização do farol.
2019-2020: câmera frontal. Módulo de qualidade de tensão.
Módulo de qualidade de tensão. (15A, Raptor)
dezesseis 10A 2018: Módulo de controle do trem de força.
2019-2020: Módulo de controle do trem de força. Executando / iniciando o módulo de controle de transmissão.
17 10A Freios antibloqueio operam / iniciam.
18 10A Arranque / arranque da direcção assistida eléctrica.
dezenove 5A Desenvolvimento de 5 relés (Raptor).
vinte 40A Ventoinha do motor.
21 30 A Motores para bancos de passageiros.
22 20A Amplificador de rádio.
23 10A Sensor Alt A.
24 30A Módulo de controle de freio de trailer
25 50A Módulo de controle do corpo 1.
26 50A Ventilador elétrico.
27 30A Motores do assento do motorista / módulo de memória.
28 15 A Assento aquecido.
29 10A Solenóide 4×4.
trinta 25 A Carregando a bateria de reboque.
31 – Não usado.
32 10A Embreagem de ar condicionado.
33 – Não usado.
34 10A Potência do veículo 5 (Diesel).
35 20A Potência do veículo 4 (gás).
35 15 A Potência do veículo 4 (Diesel).
36 10A Potência do veículo 3.
37 25A Potência do veículo 2 (gás).
37 15 A Potência do veículo 2 (Diesel).
38 25A Potência do veículo 1 (gás).
38 20A Potência do veículo 1 (Diesel).
39 – Não usado.
41 30A Corpo do módulo de controle de qualidade da fonte de alimentação.
43 20A Módulo de luz de reboque.
45 – Não usado.
46 10A Travando a coluna de direção.
47 50A Aquecedor de controle do trem de força 3 (Diesel).
48 30 A Aquecedor do filtro de combustível.
49 – Não usado.
cinquenta 30 A Bomba de combustivel.
51 20A Ponto de energia 3.
52 50A Aquecedor de controle do trem de força 2 (Diesel).
53 25A Luzes de estacionamento do reboque.
54 – Não usado.
55 15A Relais Aménagement 2 (Raptor).
56 – Não usado.
58 5A Carregador USB inteligente.
59 – Não usado.
60 – Não usado.
61 – / 15A 2018: farol LH HID (Raptor).
2019-2020: Não usado (sobressalente).
62 5A Disposição de 6 relés (Raptor).
63 25A 4×4 2.
64 15A E-casier.
65 – Não usado.
66 – Não usado.
67 – Não usado.
69 – Não usado.
70 40A 2018: Freio de estacionamento elétrico.
2019-2020: Válvulas do Sistema de Frenagem Antibloqueio (ABS). Freio de estacionamento elétrico.
71 25 A 4×4.
72 – Não usado.
73 – Não usado.
74 10A Reboque luzes de ré.
75 – Não usado.
76 40A Módulo de controle do corpo 2.
77 30A Assento com ar condicionado.
78 10A Módulo de iluminação pontual.
79 – Não usado.
80 10A Limpa-vidros aquecido. Desenvolvimento de 4 relés (Raptor).
81 – Não usado.
82 30A Bomba de fluido de transmissão.
82 5A Módulo de controle do trem de força (Diesel).
83 15 A Módulo de controle de transmissão.
84 – Não usado.
85 – Não usado.
86 – Não usado.
87 – Não usado.
88 10A Relé de assento multi-contorno. Desenvolvimento de 3 relés (Raptor).
89 30 A Etapas elétricas.
91 – Não usado.
93 15A Espelhos aquecidos.
94 15A Módulo do banco traseiro aquecido (Raptor, Diesel).
95 – / 15A 2018: lâmpada RH HID (Raptor).
2019-2020: não utilizado / sobressalente.
96 – Não usado.
97 40A Ventilador elétrico (Raptor).
97 50A Aquecedor de controle do trem de força 1 (Diesel).
98 15A Módulo de transmissão 10R r / s. Bomba de fluido de transmissão 3.3L.
99 40A Vidro traseiro aquecido.
100 25A Relé do aquecedor de Fluido de Exaustão de Diesel (DEF) (Diesel).
101 25A Ventilador elétrico.
102 30 A Janela traseira deslizante elétrica.
103 20A Fusível do relé de parada-curva de reboque.
104 15A Interruptor do arado de neve. Bancos traseiros aquecidos.
105 10A Espelho telescópico.
R02 – Relé do módulo de controle do trem de força.
R05 – Relé do ventilador elétrico.
Rate article
Diagramas de caixa de fusíveis
Add a comment

© 2026 Diagramas de caixa de fusíveis
