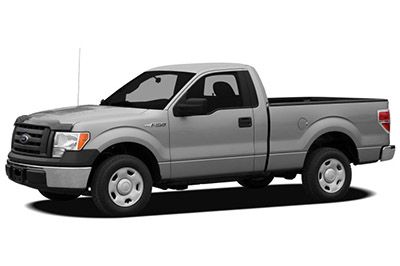

Neste artigo consideramos a décima segunda geração do Ford F-150, produzida de 2009 a 2014. Aqui você encontrará os diagramas da caixa de fusíveis do Ford F-150 2009, 2010, 2011, 2012, 2013 e 2014, obtenha informações sobre a localização dos painéis de fusíveis dentro do carro e descobrir a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Layout do fusível Ford F150 2009-2014
Os fusíveis do isqueiro (tomada) do Ford F-150 são fusíveis №22 (isqueiro), №33 (tomada 110V AC, desde 2011), №65 (tomada auxiliar (mesa)), №66 (tomada auxiliar) tomada de força (dentro do console central)) e №72 (tomada de força auxiliar (traseira)) na caixa de fusíveis do compartimento do motor.
Localização da caixa de fusíveis
Compartimento do passageiro
O painel de fusíveis está localizado sob o lado direito do painel, atrás da tampa.
Para remover o painel de acabamento para acessar a caixa de fusíveis, puxe o painel em sua direção, gire-o para o lado e remova-o.
Para reinstalar, alinhe as abas com as ranhuras do painel e empurre-o para fechar. Para remover a tampa da caixa de fusíveis, pressione as guias em ambos os lados da tampa e, em seguida, remova a tampa.
Para reinstalar a tampa da caixa de fusíveis, coloque a parte superior da tampa sobre o painel de fusíveis e empurre a parte inferior da tampa até ouvir um clique. Puxe a tampa com cuidado para se certificar de que está totalmente encaixada.
Compartimento do motor
A caixa de distribuição elétrica está localizada no compartimento do motor.
Caixa de relé auxiliar (apenas Raptor SVT)
A caixa de relé está localizada no canto esquerdo traseiro do compartimento do motor.
Diagramas de caixa de fusíveis
Anúncios publicitários
2009
Compartimento do passageiro
Alocação de fusíveis no habitáculo (2009)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 30A | Teto lunar |
| 2 | 15A | Não usado (sobressalente) |
| 3 | 15A | Não usado (sobressalente) |
| 4 | 30A | Não usado (sobressalente) |
| cinco | 10A | Iluminação do teclado, bloqueio da alavanca do freio (BSI), fonte de alimentação do microprocessador SJB |
| 6 | 20A | Sinais de direção, luzes de parada |
| 7 | 10A | Faróis médios (esquerda) |
| oito | 10A | Faróis médios (direita) |
| nove | 15A | Luzes de teto interiores, luzes de carregamento |
| dez | 15A | Retroiluminação, lâmpadas Puddle |
| onze | 10A | Não usado (sobressalente) |
| 12 | 7,5A | Interruptor de espelho elétrico, módulo de assento de memória alimentado por microprocessador, interruptor de coluna de direção |
| 13 | 5A | SINCRONIZAÇÃO |
| quatorze | 10A | Não usado (sobressalente) |
| quinze | 10A | Controle de clima |
| dezesseis | 15A | Força da chave de ignição |
| 17 | 20A | Toda a energia para o motor de bloqueio |
| 18 | 20A | Interruptor do assento da memória do motorista |
| dezenove | 25A | Não usado (sobressalente) |
| vinte | 15A | Pedais ajustáveis, Datalink |
| 21 | 15A | Faróis de nevoeiro, indicador de luz de nevoeiro |
| 22 | 15A | Luzes de estacionamento, luzes de marcação laterais |
| 23 | 15A | Luzes vermelhas |
| 24 | 20A | buzina |
| 25 | 10A | Lâmpadas de demanda interna, fonte de alimentação da caixa central |
| 26 | 10A | Conjunto de instrumentos, solenóide de inibição de tecla, exibição de informações de rádio (CID), botões de rádio, campainha de entrada |
| 27 | 20A | Não usado |
| 28 | 5A | Corte de rádio |
| 29 | 5A | Grupo de painel |
| trinta | 5A | Indicador de desativação do airbag do passageiro |
| 31 | 10A | Módulo de controle de estresse |
| 32 | 10A | Módulo da bússola não integrado, apenas módulo do assento aquecido |
| 33 | 10A | Controlador de freio de trailer |
| 34 | 5A | Indicador de diferencial de travamento eletrônico |
| 35 | 10A | Auxílio de estacionamento traseiro |
| 36 | 5A | Transceptor PATS |
| 37 | 10A | Não usado (sobressalente) |
| 38 | 20A | Subwoofer |
| 39 | 20A | Rádio, tela de navegação |
| 40 | 20A | Não usado (sobressalente) |
| 41 | 15A | Espelho EC, luz do interruptor da porta, atraso de acessório de rádio |
| 42 | 10A | Não usado (sobressalente) |
| 43 | 10A | Espelho aquecido / relé de luz de fundo, sensor de chuva, câmera de backup |
| 44 | 10A | Não usado (sobressalente) |
| 45 | 5A | Lógica do limpador dianteiro, relé do motor do soprador |
| 46 | 7,5A | Sensor de classificação de ocupantes (OCS) |
| 47 | Disjuntor 30A | Janelas elétricas, teto solar, luz de fundo deslizante elétrica |
| 48 | – | Relé acessório temporizado (fornece o fusível 41 e o disjuntor 47) |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição de energia (2009)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | – | Relé de energia PCM |
| 2 | – | Iniciador de revezamento |
| 3 | – | Relé do motor do soprador |
| 4 | – | Relé retroiluminado aquecido |
| cinco | – | Não usado |
| 6 | – | Retransmissão da luz de estacionamento do reboque |
| 7 | – | Não usado |
| oito | – | Bomba de combustivel |
| nove | – | Reboque carregador de bateria |
| dez | – | Não usado |
| onze | 30A ** | Motores elétricos de passo |
| 12 | – | Não usado |
| 13 | 30A ** | Iniciador de revezamento |
| quatorze | 30A ** | Bancos de passageiros elétricos |
| quinze | – | Não usado |
| dezesseis | – | Não usado |
| 17 | 30A ** | Trailer de freio |
| 18 | – | Não usado |
| dezenove | – | Não usado |
| vinte | 20A ** | Módulo 4×4 (ESOF) |
| 21 | 30A ** | Carregando a bateria de reboque |
| 22 | 20A ** | Mais leve |
| 23 | – | Relé de embreagem de ar condicionado |
| 24 | – | Não usado |
| 25 | – | Não usado |
| 26 | 10 A * | PCM (KAPWR), solenóide de ventilação do cartucho, transmissão, relé PCM |
| 27 | 20 A * | Relé da bomba de combustivel |
| 28 | – | Não usado |
| 29 | 10 A * | 4×4 |
| trinta | 10 A * | embreagem de ar condicionado |
| 31 | 20 A * | Retransmissão da luz de estacionamento do reboque |
| 32 | 40A ** | Relé retroiluminado / espelho aquecido |
| 33 | – | Não usado |
| 34 | 40A ** | Relé PCM |
| 35 | – | Não usado |
| 36 | 30A ** | Módulo de controle de estabilidade de rolamento (RSC) |
| 37 | – | Parada de reboque / relé de curva à esquerda |
| 38 | – | Parada de reboque / relé de curva à direita |
| 39 | – | Luzes de emergência |
| 40 | – | Não usado |
| 41 | – | Não usado |
| 42 | – | Não usado |
| 43 | 20 A * | Relé de luz reversa |
| 44 | – | Não usado |
| 45 | 20 A * | Fonte de alimentação para rebocar relé de parada de giro |
| 46 | 15 A * | Interruptor de ligar / desligar o freio (BOO) |
| 47 | 60A ** | Módulo de controle de estabilidade de rolamento (RSC) |
| 48 | – | Não usado |
| 49 | 30A ** | Motor do limpador, bomba de lavagem |
| cinquenta | – | Não usado |
| 51 | 40A ** | Relé do motor do soprador |
| 52 | – | Não usado |
| 53 | 5A * | Módulo de controle do trem de força (PCM), transmissão 6R80 |
| 54 | 5A * | Módulo 4×4, luz reversa, controle de estabilidade de rolamento (RSC), relé de carga da bateria de reboque |
| 55 | 5A * | Espelho retrovisor eletrônico da bússola (apenas transmissão 6R) |
| 56 | – | Não usado |
| 57 | – | Não usado |
| 58 | 15 A * | Reboque luzes de ré |
| 59 | 15 A * | Espelhos aquecidos |
| 60 | – | Diodo inicial de um toque |
| 61 | – | Díodo da bomba de combustível |
| 62 | – | Não usado |
| 63 | – | Não usado |
| 64 | 30A ** | Amplificador |
| 65 | 20A ** | Tomada auxiliar de energia (painel) |
| 66 | 20A ** | Tomada de alimentação auxiliar (dentro do console central) |
| 67 | – | Não usado |
| 68 | 20A ** | módulo 4×4 |
| 69 | 30A ** | Assentos de passageiros aquecidos / resfriados |
| 70 | – | Não usado |
| 71 | – | Não usado |
| 72 | 20A ** | Tomada de alimentação auxiliar (traseira) |
| 73 | – | Não usado |
| 74 | 30A ** | Banco do motorista com ajuste elétrico |
| 75 | 15 A * | PCM – VPWR1 |
| 76 | 20 A * | VPWR2, VBV, MAF / IAT, CMS 12 e 22 com transmissão 6R80, interruptor liga / desliga de freio (BOO) |
| 77 | 10 A * | VPWR3, Embreagem de Ventilador Elétrico, Bobina de Relé de Embreagem A / C, Deslocador de Terra (Transmissão de 4 Velocidades) |
| 78 | 25A * | Bobinas de ignição, VPWR4 |
| 79 | 10 A * | Transmissão SMD de 4 velocidades, 12 e 22 com transmissão de 4 velocidades |
| 80 | 5A * | Iluminação do volante |
| 81 | – | Não usado |
| 82 | 10 A * | Módulo de controle de freio de tração (TBCM), luz central de alta parada (CHMSL), mercado de reposição CHMSL |
| 83 | – | Não usado |
| 84 | diodo | embreagem de ar condicionado |
| 85 | – | Não usado |
| * Mini-fusíveis ** Fusíveis de cartucho |
2010
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2010)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 30A | Teto lunar |
| 2 | 15A | Não usado (sobressalente) |
| 3 | 15A | Não usado (sobressalente) |
| 4 | 30A | Não usado (sobressalente) |
| cinco | 10A | Iluminação do teclado, bloqueio da alavanca do freio (BSI), fonte de alimentação do microprocessador SJB |
| 6 | 20A | Sinais de direção, luzes de parada |
| 7 | 10A | Faróis médios (esquerda) |
| oito | 10A | Faróis médios (direita) |
| nove | 15A | Luzes de teto interiores, luzes de carregamento |
| dez | 15A | Retroiluminação, lâmpadas Puddle |
| onze | 10A | módulo GPS |
| 12 | 7,5A | Interruptor de espelho elétrico, módulo de assento de memória alimentado por microprocessador, interruptor de coluna de direção |
| 13 | 5A | SYNC® |
| quatorze | 10A | Módulo de iluminação ambiente |
| quinze | 10A | Controle de clima |
| dezesseis | 15A | Força da chave de ignição |
| 17 | 20A | Toda a energia para o motor de bloqueio |
| 18 | 20A | Interruptor do assento da memória do motorista |
| dezenove | 25A | Não usado (sobressalente) |
| vinte | 15A | Pedais ajustáveis, Datalink |
| 21 | 15A | Faróis de nevoeiro, indicador de luz de nevoeiro |
| 22 | 15A | Luzes de estacionamento, luzes de marcação laterais |
| 23 | 15A | Luzes vermelhas |
| 24 | 20A | buzina |
| 25 | 10A | Lâmpadas de demanda interna, fonte de alimentação da caixa central |
| 26 | 10A | Conjunto de instrumentos, solenóide de inibição de tecla, exibição de informações de rádio (CID), botões de rádio, campainha de entrada |
| 27 | 20A | Não usado |
| 28 | 5A | Corte de rádio |
| 29 | 5A | Grupo de painel |
| trinta | 5A | Indicador de desativação do airbag do passageiro |
| 31 | 10A | Módulo de controle de estresse |
| 32 | 10A | Módulo da bússola não integrado, apenas módulo do assento aquecido |
| 33 | 10A | Controlador de freio de trailer |
| 34 | 5A | Indicador de diferencial de travamento eletrônico |
| 35 | 10A | Auxílio de estacionamento traseiro |
| 36 | 5A | Transceptor passivo do sistema anti-roubo |
| 37 | 10A | Arranjo de bobinas de relé |
| 38 | 20A | Subwoofer |
| 39 | 20A | Rádio, tela de navegação |
| 40 | 20A | Módulo do banco traseiro aquecido |
| 41 | 15A | Espelho retrovisor com escurecimento automático, iluminação do interruptor de trava da porta, atraso de acessório de rádio |
| 42 | 10A | Não usado (sobressalente) |
| 43 | 10A | Espelho aquecido / relé de luz de fundo, sensor de chuva, câmera de backup |
| 44 | 10A | Não usado (sobressalente) |
| 45 | 5A | Lógica do limpador dianteiro, relé do motor do soprador |
| 46 | 7,5A | Sensor de classificação de ocupantes (OCS) |
| 47 | Disjuntor 30A | Janelas elétricas, teto solar, luz de fundo deslizante elétrica |
| 48 | 15A | Relé acessório temporizado (fornece o fusível 41 e o disjuntor 47) |
Anúncios publicitários
Compartimento do motor
Alocação de fusíveis na caixa de distribuição elétrica (2010)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | – | Relé de alimentação do Módulo de Controle do Trem de Força (PCM) |
| 2 | – | Iniciador de revezamento |
| 3 | – | Relé do motor do soprador |
| 4 | – | Relé retroiluminado aquecido |
| cinco | – | Relé do ventilador elétrico (alta velocidade) |
| 6 | – | Retransmissão da luz de estacionamento do reboque |
| 7 | – | Revelador do desenvolvedor 1 |
| oito | – | Bomba de combustivel |
| nove | – | Reboque carregador de bateria |
| dez | – | Arranjo de 2 relés |
| onze | 30A ** | Motores elétricos de passo |
| 12 | 40A ** | Ventilador elétrico |
| 13 | 30A ** | Iniciador de revezamento |
| quatorze | 30A ** | Bancos de passageiros elétricos |
| quinze | 40A ** | Ventilador elétrico |
| dezesseis | – | Não usado |
| 17 | 30A ** | Trailer de freio |
| 18 | 30A ** | Desenvolvedor 1 |
| dezenove | 30A ** | Desenvolvedor 2 |
| vinte | 20A ** | Módulo 4×4 (ESOF) |
| 21 | 30A ** | Carregando a bateria de reboque |
| 22 | 20A ** | Mais leve |
| 23 | – | Relé de embreagem de ar condicionado |
| 24 | – | Desenvolvimento de 4 relés |
| 25 | – | Retransmissão de espelho aquecido |
| 26 | 10 A * | PCM – manter a energia, solenóide de ventilação do recipiente, transmissão, relé PCM |
| 27 | 20 A * | Relé da bomba de combustivel |
| 28 | 10 A * | Desenvolvedor 4 |
| 29 | 10 A * | 4×4 |
| trinta | 10 A * | embreagem de ar condicionado |
| 31 | 20 A * | Retransmissão da luz de estacionamento do reboque |
| 32 | 40A ** | Retroiluminação aquecida |
| 33 | – | Não usado |
| 34 | 40A ** | Relé PCM |
| 35 | – | Não usado |
| 36 | 30A ** | Módulo de controle de estabilidade de rolamento (RSC) |
| 37 | – | Parada de reboque / relé de curva à esquerda |
| 38 | – | Parada de reboque / relé de curva à direita |
| 39 | – | Relé de luz reversa |
| 40 | – | Relé de ventilador elétrico |
| 41 | 15 A * | Espelho aquecido |
| 42 | – | Não usado |
| 43 | 20 A * | Relé de luz reversa |
| 44 | 15 A * | Desenvolvedor 3 |
| 45 | 20 A * | Fonte de alimentação para rebocar relé de parada de giro |
| 46 | 15 A * | Interruptor de ligar / desligar o freio (BOO) |
| 47 | 60A ** | Módulo RSC |
| 48 | – | Não usado |
| 49 | 30A ** | Motor do limpador, bomba de lavagem |
| cinquenta | – | Não usado |
| 51 | 40A ** | Relé do motor do soprador |
| 52 | – | Não usado |
| 53 | 5A * | PCM, caixa de velocidades 6R80 |
| 54 | 5A * | Módulo 4×4, luz reversa, RSC, relé de carga da bateria do trailer |
| 55 | 5A * | Espelho retrovisor eletrônico da bússola (apenas transmissão 6R) |
| 56 | – | Não usado |
| 57 | – | Não usado |
| 58 | 15 A * | Reboque luzes de ré |
| 59 | – | Não usado |
| 60 | – | Diodo inicial de um toque |
| 61 | – | Díodo da bomba de combustível |
| 62 | – | Desenvolvimento de 3 relés |
| 63 | 25A ** | Ventilador elétrico |
| 64 | 30A ** | Amplificador |
| 65 | 20A ** | Tomada auxiliar de energia (painel) |
| 66 | 20A ** | Tomada de alimentação auxiliar (dentro do console central) |
| 67 | – | Não usado |
| 68 | 20A ** | módulo 4×4 |
| 69 | 30A ** | Assentos de passageiros aquecidos / resfriados |
| 70 | – | Não usado |
| 71 | – | Não usado |
| 72 | 20A ** | Tomada de alimentação auxiliar (traseira) |
| 73 | – | Não usado |
| 74 | 30A ** | Banco do motorista com ajuste elétrico |
| 75 | 15 A * | PCM – tensão de alimentação 1 |
| 76 | 20 A * | Tensão nominal 2, Tensão – tensão da bateria, Fluxo de ar de massa / Temperatura do ar de admissão, CMS 12 e 22 com transmissão 6R80, interruptor liga / desliga do freio (BOO) |
| 77 | 10 A * | Tensão de alimentação 3, embreagem de ventilador elétrico, bobina de relé de embreagem de ar condicionado, câmbio de terra (transmissão de 4 velocidades) |
| 78 | 15 A * | Bobinas de ignição, potência de tensão 4 |
| 79 | 10 A * | Transmissão SMD de 4 velocidades, 12 e 22 com transmissão de 4 velocidades |
| 80 | 5A * | Iluminação do volante |
| 81 | – | Não usado |
| 82 | 10 A * | Módulo de controle de freio do trailer (TBCM), luz de parada alta do centro de pós-venda (CHMSL) |
| 83 | – | Não usado |
| 84 | – | Não usado |
| 85 | – | Relé do ventilador elétrico (baixa velocidade) |
| * Mini-fusíveis ** Fusíveis de cartucho |
2011
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2011)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 30A | Janela frontal do lado do motorista |
| 2 | 15A | SYNC® |
| 3 | 30A | Janela do lado do passageiro da frente |
| 4 | 10A | Lâmpadas internas |
| cinco | 20A | Módulo de memória |
| 6 | 5A | Não usado (sobressalente) |
| 7 | 7,5A | Interruptor de espelho elétrico, módulo de assento de memória |
| oito | 10A | Não usado (sobressalente) |
| nove | 10A | Visor de rádio, módulo GPS, visor de navegação |
| dez | 10A | Relé ligado / acessório |
| onze | 10A | Conjunto de instrumentos |
| 12 | 15A | Luzes interiores, luzes de poça, luz de fundo, lâmpada de carga |
| 13 | 15A | Sinais de direção à direita / luzes de freio |
| quatorze | 15A | Sinais de direção à esquerda / luzes de freio |
| quinze | 15A | Luzes de marcha-atrás, luz de freio alta |
| dezesseis | 10A | Farol baixo direito |
| 17 | 10A | Farol baixo esquerdo |
| 18 | 10A | Bloqueio de mudança de freio, iluminação do teclado, despertador PCM, PATS |
| dezenove | 20A | Amplificador de áudio |
| vinte | 20A | Travamento elétrico da porta |
| 21 | 10A | Iluminação ambiente |
| 22 | 20A | buzina |
| 23 | 15A | Módulo de controle do volante |
| 24 | 15A | Conector Datalink, módulo de controle do volante |
| 25 | 15A | Não usado (sobressalente) |
| 26 | 5A | Módulo de radiofrequência |
| 27 | 20A | Não usado (sobressalente) |
| 28 | 15A | Chave de ignição |
| 29 | 20A | Rádio / Navegação |
| trinta | 15A | Luzes de estacionamento dianteiras |
| 31 | 5A | BOO – IP, BOO – Motor |
| 32 | 15A | Atraso / acessório – teto solar, vidros elétricos, travas, espelho retrovisor / bússola com escurecimento automático |
| 33 | 10A | Assentos aquecidos |
| 34 | 10A | Sistema de detecção reversa, interruptor 4×4, vídeo traseiro, indicador off-road (SVT Raptor) |
| 35 | 5A | Chave de descida (SVT Raptor) |
| 36 | 10A | Módulo de controle de restrição, Módulo de sistema de classificação de ocupantes |
| 37 | 10A | Controle de freio de trailer |
| 38 | 10A | Acessório retardado – tomada 110V, rádio (AM / FiM) |
| 39 | 15A | Luzes vermelhas |
| 40 | 10A | Luzes traseiras de estacionamento |
| 41 | 7,5A | Indicador de desativação do airbag do passageiro, interruptor de layout (SVT Raptor) |
| 42 | 5A | Interruptor de cancelamento de overdrive |
| 43 | 10A | Não usado (sobressalente) |
| 44 | 10A | Não usado (sobressalente) |
| 45 | 5A | Não usado (sobressalente) |
| 46 | 10A | Módulo de ar condicionado |
| 47 | 15A | Faróis de nevoeiro, indicadores de direção para espelhos retrovisores |
| 48 | Disjuntor 30A | Vidros traseiros elétricos, vidro traseiro deslizante elétrico |
| 49 | Retransmissão | Acessório atrasado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2011)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | – | Relé do Módulo de Controle do Trem de Força (PCM) (motores 3.7L, 5.0L e 6.2L) |
| 2 | – | Iniciador de revezamento |
| 3 | – | Relé do motor do soprador |
| 4 | – | Relé do descongelador do vidro traseiro |
| cinco | – | Relé do ventilador elétrico (alta velocidade) |
| 6 | – | Relé da luz de estacionamento do reboque (TT) |
| 7 | – | Iniciar / iniciar relé |
| oito | – | Relé da bomba de combustivel |
| nove | – | Relé carregador de bateria TT |
| dez | – | Relé PCM (motor 3,5L) |
| onze | 30A ** | Motores elétricos de passo |
| 12 | 40A ** | Ventilador elétrico |
| 12 | 50A ** | Ventilador elétrico (6,2 L com reboque máximo, SVT Raptor) |
| 13 | 30A ** | Potência do relé de partida |
| quatorze | 30A ** | Banco do passageiro ajustável eletricamente |
| quinze | 40A ** | Ventilador elétrico |
| quinze | 50A ** | Ventilador elétrico (6,2 L com reboque máximo, SVT Raptor) |
| dezesseis | – | Não usado |
| 17 | 30A ** | Controle de freio de trailer |
| 18 | 30A ** | Layout 1 (SVT Raptor) |
| dezenove | 30A ** | Layout 2 (SVT Raptor) |
| vinte | 20A ** | Módulo 4×4 (câmbio eletrônico) |
| 21 | 30A ** | Energia do relé de carga da bateria TT |
| 22 | 20A ** | Mais leve |
| 23 | – | Relé de embreagem de ar condicionado |
| 24 | – | Não usado |
| 25 | – | Relé da bomba de vácuo (motor 3,5L) |
| 26 | 10 A * | PCM – Manter energia, bobina de relé PCM, solenóide de ventilação do cartucho (motores 3,7L, 5,0L e 6,2L) |
| 27 | 20 A * | Fornecimento de relé da bomba de combustível |
| 28 | 10 A * | Layout 4 (SVT Raptor) |
| 29 | 10 A * | 4×4 solenóide IWE |
| trinta | 10 A * | embreagem de ar condicionado |
| 31 | 15 A * | Execute / inicie o fornecimento de relé |
| 32 | 40A ** | Fonte de alimentação para o relé do descongelador do vidro traseiro |
| 33 | 40A ** | Tomada elétrica de 110 V AC |
| 34 | 40A ** | Potência do relé PCM (motores 3.7L, 5.0L e 6.2L) |
| 34 | 50A ** | Energia do relé PCM (motor 3,5L) |
| 35 | – | Não usado |
| 36 | 30A ** | Controle de estabilidade de rolamento (RSC) / Sistema de frenagem antibloqueio (ABS) |
| 37 | – | Relé de parar / virar à esquerda TT |
| 38 | – | Relé parar / girar TT |
| 39 | – | Relé de luz reversa TT |
| 40 | – | Relé de ventilador elétrico |
| 41 | – | Não usado |
| 42 | 5A * | Iniciar / iniciar bobina |
| 43 | 15 A * | Fonte de alimentação do relé da lâmpada de emergência TT |
| 44 | 15 A * | Layout 3 (SVT Raptor) |
| 45 | 10 A * | Sensor do alternador (motores diferentes de 6,2 L) |
| 46 | 10 A * | Interruptor de ligar / desligar o freio (BOO) |
| 47 | 60A ** | Módulo RSC / ABS |
| 48 | 20A ** | Teto lunar |
| 49 | 30A ** | Limpa pára-brisas |
| cinquenta | – | Não usado |
| 51 | 40A ** | Potência do relé do motor do ventilador |
| 52 | 5A * | Partida / Partida – Direção Hidráulica Eletrônica, Bobina do Relé do Ventilador |
| 53 | 5A * | Executar / Iniciar – PCM |
| 54 | 5A * | Funcionamento / partida – módulo 4×4, luzes de ré, RSC / ABS, bobina do relé de carga da bateria TT, bobina do relé do descongelador do vidro traseiro |
| 55 | – | Não usado |
| 56 | 15 A * | Espelhos aquecidos |
| 57 | – | Não usado |
| 58 | – | Não usado |
| 59 | – | Não usado |
| 60 | – | Não usado |
| 61 | – | Não usado |
| 62 | – | Relé do motor do limpador |
| 63 | 25A ** | Ventilador elétrico |
| 64 | 40A ** | Potência do relé da bomba de vácuo (motor 3,5L) |
| 65 | 20A ** | Tomada auxiliar de energia (painel) |
| 66 | 20A ** | Tomada de alimentação auxiliar (dentro do console central) |
| 67 | 20A ** | Fonte de alimentação para o relé da luz de estacionamento TT |
| 68 | 25A ** | módulo 4×4 |
| 69 | 30A ** | Assentos de passageiros aquecidos / resfriados |
| 70 | – | Não usado |
| 71 | 20A ** | Bancos traseiros aquecidos |
| 72 | 20A ** | Tomada de alimentação auxiliar (traseira) |
| 73 | 20A ** | Fonte de alimentação do relé do freio / indicador TT |
| 74 | 30A ** | Assento do motorista motorizado / módulo de memória |
| 75 | 15 A * | PCM – tensão de alimentação 1 (motores módulo PCM 3.7L, 5.0L, 6.2L) |
| 75 | 25A * | PCM – tensão de alimentação 1 (módulo PCM do motor 3.5L) |
| 76 | 20 A * | PCM – Classificação de tensão 2 (componentes gerais do trem de força, fluxo de ar em massa / sensor de temperatura do ar de admissão) (motores 3,7L, 5,0L, 6,2L) |
| 76 | 20 A * | PCM – Tensão de energia 2 (componentes gerais do trem de força, solenóide de ventilação do canister) (motor 3,5L) |
| 77 | 10 A * | PCM – Tensão de energia 3 (componentes do trem de força relacionados à emissão, bobina de relé de ventilador elétrico) |
| 78 | 15 A * | PCM – Tensão de energia 4 – Bobinas de ignição (motores 3,5L, 3,7L, 5,0L) |
| 78 | 20 A * | PCM – Tensão de energia 4 – Bobinas de ignição (motor 6.2L) |
| 79 | 5A * | Sensor de chuva |
| 80 | – | Não usado |
| 81 | – | Não usado |
| 82 | – | Não usado |
| 83 | – | Não usado |
| 84 | – | Não usado |
| 85 | – | Relé do ventilador elétrico (baixa velocidade) |
| * Mini fusível ** Fusível de cartucho |
Caixa de relé auxiliar
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | – | Revelador do desenvolvedor 1 |
| 2 | – | Arranjo de 2 relés |
| 3 | – | Desenvolvimento de 3 relés |
| 4 | – | Desenvolvimento de 4 relés |
| cinco | – | Não usado |
| 6 | – | Não usado |
2012
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2012)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 30A | Janela frontal do lado do motorista |
| 2 | 15A | SYNC® |
| 3 | 30A | Janela do lado do passageiro da frente |
| 4 | 10A | Lâmpadas internas |
| cinco | 20A | Módulo de memória |
| 6 | 5A | Não usado (sobressalente) |
| 7 | 7,5A | Interruptor de espelho elétrico, módulo de assento de memória |
| oito | 10A | Não usado (sobressalente) |
| nove | 10A | Visor de rádio, módulo GPS, visor de navegação |
| dez | 10A | Relé ligado / acessório |
| onze | 10A | Conjunto de instrumentos |
| 12 | 15A | Luzes interiores, luzes de poça, luz de fundo, lâmpada de carga |
| 13 | 15A | Sinais de direção à direita / luzes de freio |
| quatorze | 15A | Sinais de direção à esquerda / luzes de freio |
| quinze | 15A | Luzes de marcha-atrás, luz de freio alta |
| dezesseis | 10A | Farol baixo direito |
| 17 | 10A | Farol baixo esquerdo |
| 18 | 10A | Bloqueio de mudança de freio, iluminação do teclado, despertador PCM, PATS |
| dezenove | 20A | Amplificador de áudio |
| vinte | 20A | Travamento elétrico da porta |
| 21 | 10A | Iluminação ambiente |
| 22 | 20A | buzina |
| 23 | 15A | Módulo de controle do volante |
| 24 | 15A | Conector Datalink, módulo de controle do volante |
| 25 | 15A | Não usado (sobressalente) |
| 26 | 5A | Módulo de radiofrequência |
| 27 | 20A | Não usado (sobressalente) |
| 28 | 15A | Chave de ignição |
| 29 | 20A | Rádio / Navegação |
| trinta | 15A | Luzes de estacionamento dianteiras |
| 31 | 5A | BOO – IP, BOO – Motor |
| 32 | 15A | Atraso / acessório – teto solar, vidros elétricos, travas, espelho retrovisor / bússola com escurecimento automático |
| 33 | 10A | Assentos aquecidos |
| 34 | 10A | Sistema de detecção reversa, interruptor 4×4, vídeo traseiro, indicador off-road (SVT Raptor) |
| 35 | 5A | Chave de descida (SVT Raptor) |
| 36 | 10A | Módulo de controle de restrição, Módulo de sistema de classificação de ocupantes |
| 37 | 10A | Controle de freio de trailer |
| 38 | 10A | Acessório retardado – tomada 110V, rádio (AM / FM) |
| 39 | 15A | Luzes vermelhas |
| 40 | 10A | Luzes traseiras de estacionamento |
| 41 | 7,5A | Indicador de desativação do airbag do passageiro, interruptor de layout (SVT Raptor) |
| 42 | 5A | Interruptor de cancelamento de overdrive |
| 43 | 10A | Não usado (sobressalente) |
| 44 | 10A | Não usado (sobressalente) |
| 45 | 5A | Não usado (sobressalente) |
| 46 | 10A | Módulo de ar condicionado |
| 47 | 15A | Faróis de nevoeiro, indicadores de direção para espelhos retrovisores |
| 48 | Disjuntor 30A | Vidros traseiros elétricos, vidro traseiro deslizante elétrico |
| 49 | Retransmissão | Acessório atrasado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2012)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | Relé do Módulo de Controle do Trem de Força (PCM) (motores 3.7L, 5.0L e 6.2L) | |
| 2 | – | Iniciador de revezamento |
| 3 | – | Relé do motor do soprador |
| 4 | – | Relé do descongelador do vidro traseiro |
| cinco | – | Relé do ventilador elétrico (alta velocidade) |
| 6 | – | Relé da luz de estacionamento do reboque (TT) |
| 7 | – | Iniciar / iniciar relé |
| oito | – | Relé da bomba de combustivel |
| nove | – | Relé carregador de bateria TT |
| dez | – | Relé PCM (motor 3,5L) |
| onze | 30A ** | Motores elétricos de passo |
| 12 | 40A ** | Ventilador elétrico |
| 12 | 50A ** | Ventilador elétrico (6,2 L com reboque máximo, SVT Raptor) |
| 13 | 30A ** | Potência do relé de partida |
| quatorze | 30A ** | Banco do passageiro ajustável eletricamente |
| quinze | 40A ** | Ventilador elétrico |
| quinze | 50A ** | Ventilador elétrico (6,2 L com reboque máximo, SVT Raptor) |
| dezesseis | – | Não usado |
| 17 | 30A ** | Controle de freio de trailer |
| 18 | 30A ** | Layout 1 (SVT Raptor) |
| dezenove | 30A ** | Layout 2 (SVT Raptor) |
| vinte | 20A ** | Módulo 4×4 (câmbio eletrônico) |
| 21 | 30A ** | Energia do relé de carga da bateria TT |
| 22 | 20A ** | Mais leve |
| 23 | – | Relé de embreagem de ar condicionado |
| 24 | – | Não usado |
| 25 | – | Relé da bomba de vácuo (motor 3,5L) |
| 26 | 10 A * | PCM – Manter energia, bobina de relé PCM, solenóide de ventilação do cartucho (motores 3,7L, 5,0L e 6,2L) |
| 27 | 20 A * | Fornecimento de relé da bomba de combustível |
| 28 | 10 A * | Layout 4 (SVT Raptor) |
| 29 | 10 A * | 4×4 solenóide IWE |
| trinta | 10 A * | embreagem de ar condicionado |
| 31 | 15 A * | Execute / inicie o fornecimento de relé |
| 32 | 40A ** | Fonte de alimentação para relé de descongelamento do vidro traseiro, fonte de alimentação para relé de espelhos aquecidos |
| 33 | 40A ** | Tomada elétrica de 110 V AC |
| 34 | 40A ** | Potência do relé PCM (motores 3.7L, 5.0L e 6.2L) |
| 34 | 50A ** | Energia do relé PCM (motor 3,5L) |
| 35 | – | Não usado |
| 36 | 30A ** | Controle de Estabilidade de Rolagem (RSC) / Sistema de Frenagem Antibloqueio CABS) |
| 37 | – | Relé de parar / virar à esquerda TT |
| 38 | – | Relé parar / girar TT |
| 39 | – | Relé de luz reversa TT |
| 40 | – | Relé de ventilador elétrico |
| 41 | 15 A * | Lavadora de câmera frontal (SVT Raptor) |
| 42 | 5A * | Iniciar / iniciar bobina |
| 43 | 15 A * | Fonte de alimentação do relé da lâmpada de emergência TT |
| 44 | 15 A * | Layout 3 (SVT Raptor) |
| 45 | 10 A * | Sensor do alternador (motores diferentes de 6,2 L) |
| 46 | 10 A * | Interruptor de ligar / desligar o freio (BOO) |
| 47 | 60A ** | Módulo RSC / ABS |
| 48 | 20A ** | Teto lunar |
| 49 | 30A ** | Limpa pára-brisas |
| cinquenta | – | Não usado |
| 51 | 40A ** | Potência do relé do motor do ventilador |
| 52 | 5A * | Partida / Partida – Direção Hidráulica Eletrônica, Bobina do Relé do Ventilador |
| 53 | 5A * | Executar / Iniciar – PCM |
| 54 | 5A * | Executar / Iniciar – Módulo 4×4, Luzes de ré, RSC / ABS, Bobina do relé de carga da bateria TT, Bobina do relé do descongelador da janela traseira, Bobina do relé do lavador da câmera frontal (SVT Raptor) |
| 55 | – | Não usado |
| 56 | 15 A * | Espelhos aquecidos |
| 57 | – | Não usado |
| 58 | – | Não usado |
| 59 | – | Não usado |
| 60 | – | Não usado |
| 61 | – | Não usado |
| 62 | – | Relé do motor do limpador |
| 63 | 25A ** | Ventilador elétrico |
| 64 | 40A ** | Potência do relé da bomba de vácuo (motor 3,5L) |
| 65 | 20A ** | Tomada auxiliar de energia (painel) |
| 66 | 20A ** | Tomada de alimentação auxiliar (dentro do console central) |
| 67 | 20A ** | Fonte de alimentação para o relé da luz de estacionamento TT |
| 68 | 25A ** | módulo 4×4 |
| 69 | 30A ** | Assentos de passageiros aquecidos / resfriados |
| 70 | – | Não usado |
| 71 | 20A ** | Bancos traseiros aquecidos |
| 72 | 20A ** | Tomada de alimentação auxiliar (traseira) |
| 73 | 20A ** | Fonte de alimentação do relé do freio / indicador TT |
| 74 | 30A ** | Assento do motorista motorizado / módulo de memória |
| 75 | 15 A * | PCM – tensão de alimentação 1 (motores módulo PCM 3.7L, 5.0L, 6.2L) |
| 75 | 25A * | PCM – tensão de alimentação 1 (módulo PCM do motor 3.5L) |
| 76 | 20 A * | PCM – Classificação de tensão 2 (componentes gerais do trem de força, fluxo de ar em massa / sensor de temperatura do ar de admissão) (motores 3,7L, 5,0L, 6,2L) |
| 76 | 20 A * | PCM – Tensão de energia 2 (componentes gerais do trem de força, solenóide de ventilação do canister) (motor 3,5L) |
| 77 | 10 A * | PCM – Tensão de energia 3 (componentes do trem de força relacionados à emissão, bobina de relé de ventilador elétrico) |
| 78 | 15 A * | PCM – Tensão de energia 4 – Bobinas de ignição (motores 3,5L, 3,7L, 5,0L) |
| 20 A * | PCM – Tensão de energia 4 – Bobinas de ignição (motor 6.2L) | |
| 79 | 5A * | Sensor de chuva |
| 80 | – | Não usado |
| 81 | – | Não usado |
| 82 | – | Não usado |
| 83 | – | Não usado |
| 84 | – | Não usado |
| 85 | – | Relé do ventilador elétrico (baixa velocidade) |
| * Mini fusível ** Fusível de cartucho |
Caixa de relé auxiliar
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | – | Revelador do desenvolvedor 1 |
| 2 | – | Arranjo de 2 relés |
| 3 | – | Desenvolvimento de 3 relés |
| 4 | – | Desenvolvimento de 4 relés |
| cinco | – | Relé lavador de câmera frontal |
| 6 | – | Não usado |
2013
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2013)
| Não. | Amperagem | Componentes protegidos |
|---|---|---|
| 1 | 30A | Janela frontal do lado do motorista |
| 2 | 15A | SYNC, módulo de exibição (8 polegadas) |
| 3 | 30A | Janela do lado do passageiro da frente |
| 4 | 10A | Lâmpadas internas |
| cinco | 20A | Módulo de memória |
| 6 | 5A | Não usado (sobressalente) |
| 7 | 7,5A | Interruptor de espelho elétrico, módulo de assento de memória |
| oito | 10A | Não usado (sobressalente) |
| nove | 10A | Visor de rádio, módulo GPS, módulo de painel de acabamento elétrico |
| dez | 10A | Relé ligado / acessório |
| onze | 10A | Conjunto de instrumentos |
| 12 | 15A | Luzes interiores, luzes de poça, luz de fundo, lâmpada de carga |
| 13 | 15A | Sinais de direção à direita / luzes de freio |
| quatorze | 15A | Sinais de direção à esquerda / luzes de freio |
| quinze | 15A | Luzes de marcha-atrás, luz de freio alta |
| dezesseis | 10A | Farol baixo direito |
| 17 | 10A | Farol baixo esquerdo |
| 18 | 10A | Trava de mudança de freio, iluminação do teclado, ativação do módulo de controle do trem de força, sistema anti-roubo passivo |
| dezenove | 20A | Amplificador de áudio |
| vinte | 20A | Travamento elétrico da porta |
| 21 | 10A | Não usado (sobressalente) |
| 22 | 20A | buzina |
| 23 | 15A | Módulo de controle do volante |
| 24 | 15A | Conector Datalink, módulo de controle do volante |
| 25 | 15A | Não usado (sobressalente) |
| 26 | 5A | Módulo de radiofrequência |
| 27 | 20A | Não usado (sobressalente) |
| 28 | 15A | Chave de ignição |
| 29 | 20A | Rádio |
| trinta | 15A | Luzes de estacionamento dianteiras |
| 31 | 5A | Freio liga / desliga – painel de instrumentos, motor |
| 32 | 15A | Atraso / acessório – moonroof, vidros elétricos, travas, espelho retrovisor / bússola com escurecimento automático, espelhos telescópicos de reboque elétricos |
| 33 | 10A | Bancos traseiros aquecidos |
| 34 | 10A | Sistema de detecção reversa, interruptor 4×4, vídeo traseiro, indicador off-road (SVT Raptor), vídeo frontal (SVT Raptor), módulo de emenda da câmera (SVT Raptor) |
| 35 | 5A | Chave de descida (SVT Raptor) |
| 36 | 10A | Módulo de controle de restrição, Módulo de sistema de classificação de ocupantes |
| 37 | 10A | Controle de freio de trailer |
| 38 | 10A | Acessório retardado – tomada de 110 volts, rádio |
| 39 | 15A | Luzes vermelhas |
| 40 | 10A | Luzes traseiras de estacionamento |
| 41 | 7,5A | Indicador de desativação do airbag do passageiro, interruptor de layout (SVT Raptor) |
| 42 | 5A | Interruptor de cancelamento de overdrive |
| 43 | 10A | Não usado (sobressalente) |
| 44 | 10A | Não usado (sobressalente) |
| 45 | 5A | Não usado (sobressalente) |
| 46 | 10A | Módulo de ar condicionado |
| 47 | 15A | Faróis de nevoeiro, indicadores de direção para espelhos retrovisores |
| 48 | Disjuntor 30A | Vidros elétricos, vidro traseiro deslizante elétrico |
| 49 | Retransmissão | Acessório atrasado |
Anúncios publicitários
Compartimento do motor
Alocação de fusíveis na caixa de distribuição elétrica (2013)
| Não. | Amperagem | Componentes protegidos |
|---|---|---|
| 1 | – | Relé do módulo de controle do trem de força (motores 3.7L, 5.0L e 6.2L) |
| 2 | – | Iniciador de revezamento |
| 3 | – | Relé do motor do soprador |
| 4 | – | Relé do descongelador do vidro traseiro |
| cinco | – | Relé do ventilador elétrico (alta velocidade) |
| 6 | – | Retransmissão da luz de estacionamento do reboque |
| 7 | – | Iniciar / iniciar relé |
| oito | – | Relé da bomba de combustivel |
| nove | – | Reboque do relé do carregador de bateria |
| dez | – | Relé do módulo de controle do trem de força (motor 3,5L) |
| onze | 30A ** | Motores elétricos de passo |
| 12 | 40A ** | Ventilador elétrico (3,7L, 5,0L) |
| 12 | 50A ** | Ventilador elétrico (3,5L, 6,2L com reboque máximo, SVT Raptor) |
| 13 | 30A ** | Potência do relé de partida |
| quatorze | 30A ** | Banco do passageiro ajustável eletricamente |
| quinze | 40A ** | Ventilador elétrico (3,7L, 5,0L) |
| quinze | 50A ** | Ventilador elétrico (3,5L, 6,2L com reboque máximo, SVT Raptor) |
| dezesseis | 20A ** | Farol de descarga de alta intensidade – lado do passageiro |
| 17 | 30A ** | Controle de freio de trailer |
| 18 | 30A ** | Layout 1 (SVT Raptor) |
| dezenove | 30A ** | Layout 2 (SVT Raptor) |
| vinte | 20A ** | Módulo 4×4 (câmbio eletrônico) |
| 21 | 30A ** | Fonte de alimentação para o relé de carga da bateria de reboque |
| 22 | 20A ** | Tomada auxiliar de energia (painel) |
| 23 | – | Relé de embreagem de ar condicionado |
| 24 | – | Não usado |
| 25 | – | Não usado |
| 26 | 10 A * | Módulo de controle do trem de força – mantém a energia e a bobina de relé, solenóide de ventilação do cartucho ativo (motores 3,7L, 5,0L e 6,2L) |
| 27 | 20 A * | Fornecimento de relé da bomba de combustível |
| 28 | 10 A * | Layout 4 (SVT Raptor) |
| 29 | 10 A * | 4×4 solenóide de ponta de roda integrado |
| trinta | 10 A * | Potência do relé da embreagem A / C |
| 31 | 15 A * | Execute / inicie o fornecimento de relé |
| 32 | 40A ** | Fonte de alimentação para relé de descongelamento do vidro traseiro, fonte de alimentação para relé de espelhos aquecidos |
| 33 | 40A ** | Tomada AC 110 volts |
| 34 | 40A ** | Energia do relé do módulo de controle do trem de força (motores 3.7L, 5.0L e 6.2L) |
| 34 | 50A ** | Energia do relé do módulo de controle do trem de força (motor 3,5L) |
| 35 | 20A ** | Faróis de descarga de alta intensidade – lado do motorista |
| 36 | 30A ** | Sistema de controle de estabilidade de rolamento / freio antitravamento |
| 37 | – | Parada de reboque / relé de curva à esquerda |
| 38 | – | Parada de reboque / relé de curva à direita |
| 39 | – | Reboque relé de luz de reversão |
| 40 | – | Relé de ventilador elétrico |
| 41 | 15 A * | Lavadora de câmera frontal (SVT Raptor) |
| 42 | 5A * | Iniciar / iniciar bobina de relé |
| 43 | 15 A * | Fonte de alimentação para o relé de luz reversa de reboque |
| 44 | 15 A * | Upfitter 3 (SVT Raptor), espelhos retráteis eletricamente para reboque |
| 45 | 10 A * | Sensor do alternador (motores 3,5L, 3,7L e 5,0L) |
| 46 | 10 A * | Interruptor de ligar / desligar o freio |
| 47 | 60A ** | Módulo de controle de estabilidade de rolamento / sistema de frenagem antitravamento |
| 48 | 20A ** | teto solar |
| 49 | 30A ** | Potência do relé do limpador |
| cinquenta | – | Não usado |
| 51 | 40A ** | Potência do relé do motor do ventilador |
| 52 | 5A * | Partida / Partida – Direção Hidráulica Eletrônica, Bobina do Relé do Ventilador |
| 53 | 5A * | Executar / Iniciar – Módulo de Controle do Trem de Força |
| 54 | 5A * | Partida / Partida – Módulo 4×4, Luzes de ré, Controle de estabilidade de rolamento / Sistema de frenagem antitravamento, Bobina do relé de carga da bateria de reboque, Bobina do relé do descongelador da janela traseira, Bobina do relé do lavador da câmera frontal (SVT Raptor) |
| 55 | – | Não usado |
| 56 | 15 A * | Espelhos aquecidos |
| 57 | – | Não usado |
| 58 | – | Não usado |
| 59 | – | Não usado |
| 60 | – | Não usado |
| 61 | – | Não usado |
| 62 | – | Relé do motor do limpador |
| 63 | 25A ** | Energia de relé de ventilador elétrico |
| 64 | – | Não usado |
| 65 | 20A ** | Tomada auxiliar de energia (painel) |
| 66 | 20A ** | Tomada de alimentação auxiliar (dentro do console central) |
| 67 | 20A ** | Fonte de alimentação para reboque do relé da luz de estacionamento |
| 68 | 25A ** | módulo 4×4, módulo elocker 4×2 |
| 69 | 30A ** | Bancos dianteiros aquecidos ou aquecidos / resfriados |
| 70 | – | Não usado |
| 71 | 20A ** | Bancos traseiros aquecidos |
| 72 | 20A ** | Tomada de alimentação auxiliar (traseira) |
| 73 | 20A ** | Fonte de alimentação para o relé de parada de reboque / luz indicadora |
| 74 | 30A ** | Assento do motorista motorizado / módulo de memória |
| 75 | 15 A * | Módulo de controle do trem de força – Classificação de tensão 1 (motores 3,7L, 5,0L, 6,2L) |
| 75 | 25A * | Módulo de controle do trem de força – Potência de tensão 1 (motor 3,5L) |
| 76 | 20 A * | Módulo de controle do trem de força – tensão 2 (componentes gerais do trem de força, fluxo de ar de massa / sensor de temperatura do ar de admissão) (motores 3,7L, 5,0L, 6,2L) |
| 76 | 20 A * | Módulo de controle do trem de força – tensão 2 (componentes gerais do trem de força, solenóide de ventilação do cartucho) (motor 3,5L) |
| 77 | 10 A * | Módulo de controle do trem de força – tensão 3 (componentes do trem de força relacionados às emissões, bobina do relé do ventilador elétrico) |
| 78 | 15 A * | Módulo de controle do trem de força – Classificação de tensão 4 – Bobinas de ignição (motores 3,5L, 3,7L, 5,0L) |
| 78 | 20 A * | Módulo de controle do trem de força – Tensão de alimentação 4 – Bobinas de ignição (motor 6.2L) |
| 79 | 5A * | Sensor de chuva |
| 80 | – | Não usado |
| 81 | – | Não usado |
| 82 | – | Não usado |
| 83 | – | Não usado |
| 84 | – | Não usado |
| 85 | – | Relé do ventilador elétrico (baixa velocidade) |
| * Mini fusível ** Fusível de cartucho |
Caixa de relé auxiliar
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | – | Revelador do desenvolvedor 1 |
| 2 | – | Arranjo de 2 relés |
| 3 | – | Desenvolvimento de 3 relés |
| 4 | – | Desenvolvimento de 4 relés |
| cinco | – | Relé lavador de câmera frontal |
| 6 | – | Não usado |
2014
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2014)
| Não. | Amperagem | Componentes protegidos |
|---|---|---|
| 1 | 30A | Janela frontal do lado do motorista |
| 2 | 15A | SYNC, módulo de exibição (8 polegadas) |
| 3 | 30A | Janela do lado do passageiro da frente |
| 4 | 10A | Lâmpadas internas |
| cinco | 20A | Módulo de memória |
| 6 | 5A | Não usado (sobressalente) |
| 7 | 7,5A | Interruptor de espelho elétrico, módulo de assento de memória |
| oito | 10A | Não usado (sobressalente) |
| nove | 10A | Visor de rádio, módulo GPS, módulo de painel de acabamento elétrico |
| dez | 10A | Relé ligado / acessório |
| onze | 10A | Conjunto de instrumentos |
| 12 | 15A | Luzes interiores, luzes de poça, luz de fundo, lâmpada de carga |
| 13 | 15A | Sinais de direção à direita / luzes de freio |
| quatorze | 15A | Sinais de direção à esquerda / luzes de freio |
| quinze | 15A | Luzes de marcha-atrás, luz de freio alta |
| dezesseis | 10A | Farol baixo direito |
| 17 | 10A | Farol baixo esquerdo |
| 18 | 10A | Trava de mudança de freio, iluminação do teclado, ativação do módulo de controle do trem de força, sistema anti-roubo passivo |
| dezenove | 20A | Amplificador de áudio |
| vinte | 20A | Travamento elétrico da porta |
| 21 | 10A | Não usado (sobressalente) |
| 22 | 20A | buzina |
| 23 | 15A | Módulo de controle do volante |
| 24 | 15A | Conector Datalink, módulo de controle do volante |
| 25 | 15A | Não usado (sobressalente) |
| 26 | 5A | Módulo de radiofrequência |
| 27 | 20A | Não usado (sobressalente) |
| 28 | 15A | Chave de ignição |
| 29 | 20A | Rádio |
| trinta | 15A | Luzes de estacionamento dianteiras |
| 31 | 5A | Freio liga / desliga – painel de instrumentos, motor |
| 32 | 15A | Atraso / acessório – moonroof, vidros elétricos, travas, espelho retrovisor / bússola com escurecimento automático, espelhos telescópicos de reboque elétricos |
| 33 | 10A | Bancos traseiros aquecidos |
| 34 | 10A | Sistema de detecção reversa, interruptor 4×4, vídeo traseiro, indicador off-road (SVT Raptor), vídeo frontal (SVT Raptor), módulo de emenda da câmera (SVT Raptor) |
| 35 | 5A | Chave de descida (SVT Raptor) |
| 36 | 10A | Módulo de controle de restrição, Módulo de sistema de classificação de ocupantes |
| 37 | 10A | Controle de freio de trailer |
| 38 | 10A | Acessório retardado – tomada de 110 volts, rádio |
| 39 | 15A | Luzes vermelhas |
| 40 | 10A | Luzes traseiras de estacionamento |
| 41 | 7,5A | Indicador de desativação do airbag do passageiro, interruptor auxiliar (SVT Raptor) |
| 42 | 5A | Interruptor de cancelamento de overdrive |
| 43 | 10A | Não usado (sobressalente) |
| 44 | 10A | Não usado (sobressalente) |
| 45 | 5A | Não usado (sobressalente) |
| 46 | 10A | Módulo de ar condicionado |
| 47 | 15A | Faróis de nevoeiro, indicadores de direção para espelhos retrovisores |
| 48 | Disjuntor 30A | Vidros elétricos, vidro traseiro deslizante elétrico |
| 49 | Retransmissão | Acessório atrasado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2014)
| Não. | Amperagem | Componentes protegidos |
|---|---|---|
| 1 | Retransmissão | Módulo de controle do trem de força (motores 3.7L, 5.0L e 6.2L) |
| 2 | Retransmissão | Entrada |
| 3 | Retransmissão | Ventoinha do motor |
| 4 | Retransmissão | Descongelador de vidro traseiro |
| cinco | Retransmissão | Ventilador elétrico (alta velocidade) |
| 6 | Retransmissão | Lâmpada de estacionamento de reboque |
| 7 | Retransmissão | Executar / iniciar |
| oito | Retransmissão | Bomba de combustivel |
| nove | Retransmissão | Reboque carregador de bateria |
| dez | Retransmissão | Módulo de controle do trem de força (motor 3,5L) |
| onze | 30 A * | Motores elétricos de passo |
| 12 | 40A * | Ventilador elétrico (3,7L, 5,0L) |
| 12 | 50A * | Ventilador elétrico (3,5L, 6,2L com reboque máximo, SVT Raptor) |
| 13 | 30 A * | Potência do relé de partida |
| quatorze | 30 A * | Banco do passageiro ajustável eletricamente |
| quinze | 40A * | Ventilador elétrico (3,7L, 5,0L) |
| quinze | 50A * | Ventilador elétrico (3,5L, 6,2L com reboque máximo, SVT Raptor) |
| dezesseis | 20A * | Farol de descarga de alta intensidade – lado do passageiro |
| 17 | 30 A * | Controle de freio de trailer |
| 18 | 30 A * | Contator auxiliar 1 (SVT Raptor) |
| dezenove | 30 A * | Contato auxiliar 2 (SVT Raptor) |
| vinte | 20A * | Módulo 4×4 (câmbio eletrônico) |
| 21 | 30 A * | Fonte de alimentação para o relé de carga da bateria de reboque |
| 22 | 20A * | Tomada auxiliar de energia (painel) |
| 23 | Retransmissão | Embreagem de ar condicionado |
| 24 | – | Não usado |
| 25 | – | Não usado |
| 26 | 10A ** | Módulo de controle do trem de força – mantém a energia e a bobina de relé, solenóide de ventilação do cartucho ativo (motores 3,7L, 5,0L e 6,2L) |
| 27 | 20A ** | Fornecimento de relé da bomba de combustível |
| 28 | 10A ** | Contator auxiliar 4 (SVT Raptor) |
| 29 | 10A ** | 4×4 solenóide de ponta de roda integrado |
| trinta | 10 A ** | Potência do relé da embreagem A / C |
| 31 | 15A ** | Execute / inicie o fornecimento de relé |
| 32 | 40A * | Fonte de alimentação para relé de descongelamento do vidro traseiro, fonte de alimentação para relé de espelhos aquecidos |
| 33 | 40A * | Tomada elétrica de 110 volts AC |
| 34 | 40A * | Energia do relé do módulo de controle do trem de força (motores 3.7L, 5.0L e 6.2L) |
| 34 | 50A * | Energia do relé do módulo de controle do trem de força (motor 3,5L) |
| 35 | 20A * | Faróis de descarga de alta intensidade – lado do motorista |
| 36 | 30 A * | Sistema de controle de estabilidade de rolamento / freio antitravamento |
| 37 | Retransmissão | Parada de reboque / curva à esquerda |
| 38 | Retransmissão | Parada de reboque / curva à direita |
| 39 | Retransmissão | Reboque luzes de ré |
| 40 | Retransmissão | Ventilador elétrico |
| 41 | 15A ** | Lavadora de câmera frontal (SVT Raptor) |
| 42 | 5A ** | Iniciar / iniciar bobina de relé |
| 43 | 15A ** | Fonte de alimentação para o relé de luz reversa de reboque |
| 44 | 15A ** | Chave auxiliar 3 (SVT Raptor), espelhos retráteis eletricamente para reboque |
| 45 | 10 A ** | Sensor do alternador (motores 3,5L, 3,7L e 5,0L) |
| 46 | 10 A ** | Interruptor de ligar / desligar o freio |
| 47 | 60A * | Módulo de controle de estabilidade de rolamento / sistema de frenagem antitravamento |
| 48 | 20A * | teto solar |
| 49 | 30 A * | Potência do relé do limpador |
| cinquenta | – | Não usado |
| 51 | 40A * | Potência do relé do motor do ventilador |
| 52 | 5A ** | Partida / Partida – Direção Hidráulica Eletrônica, Bobina do Relé do Ventilador |
| 53 | 5A ** | Executar / Iniciar – Módulo de Controle do Trem de Força |
| 54 | 5A ** | Partida / Partida – Módulo 4×4, Luzes de ré, Controle de estabilidade de rolamento / Sistema de frenagem antitravamento, Bobina do relé de carga da bateria de reboque, Bobina do relé do descongelador da janela traseira, Bobina do relé do lavador da câmera frontal (SVT Raptor) |
| 55 | – | Não usado |
| 56 | 15A ** | Espelhos aquecidos |
| 57 | – | Não usado |
| 58 | – | Não usado |
| 59 | – | Não usado |
| 60 | – | Não usado |
| 61 | – | Não usado |
| 62 | Retransmissão | Motor de limpeza |
| 63 | 25 A * | Energia de relé de ventilador elétrico |
| 64 | – | Não usado |
| 65 | 20A * | Tomada auxiliar de energia (painel) |
| 66 | 20A * | Tomada de alimentação auxiliar (dentro do console central) |
| 67 | 20A * | Fonte de alimentação para reboque do relé da luz de estacionamento |
| 68 | 25 A * | módulo 4×4, módulo elocker 4×2 |
| 69 | 30 A * | Bancos dianteiros aquecidos ou aquecidos / resfriados |
| 70 | – | Não usado |
| 71 | 20A * | Bancos traseiros aquecidos |
| 72 | 20A * | Tomada de alimentação auxiliar (traseira) |
| 73 | 20A * | Fonte de alimentação para o relé de parada de reboque / luz indicadora |
| 74 | 30 A * | Assento do motorista motorizado / módulo de memória |
| 75 | 15A ** | Módulo de controle do trem de força – Classificação de tensão 1 (motores 3,7L, 5,0L, 6,2L) |
| 75 | 25A ** | Módulo de controle do trem de força – Potência de tensão 1 (motor 3,5L) |
| 76 | 20A ** | Módulo de controle do trem de força – Classificação de tensão 2: Componentes gerais do trem de força (fluxo de ar em massa / sensor de temperatura do ar de admissão – motores 3,7L, 5,0L, 6,2L) (solenóide de ventilação do cartucho – motor 3,5L) |
| 77 | 10 A ** | Módulo de controle do trem de força – Potência de tensão 3 (componentes do trem de força relacionados à emissão, bobina de relé de ventilador elétrico) |
| 78 | 15A ** | Módulo de controle do trem de força – Tensão de energia 4 – Bobinas de ignição (motores 3,5L, 3,7L, 5,0L) |
| 78 | 20A ** | Módulo de controle do trem de força – Tensão de energia 4 – Bobinas de ignição (motor 6.2L) |
| 79 | 5A ** | Sensor de chuva |
| 80 | – | Não usado |
| 81 | – | Não usado |
| 82 | – | Não usado |
| 83 | – | Não usado |
| 84 | – | Não usado |
| 85 | Retransmissão | Ventilador elétrico (baixa velocidade) |
| * Fusíveis de cartucho ** Mini fusíveis |
Caixa de relé auxiliar
| Não. | Amperagem | Componentes protegidos |
|---|---|---|
| 1 | Retransmissão | Chave auxiliar 1 |
| 2 | Retransmissão | Chave auxiliar 2 |
| 3 | Retransmissão | Chave auxiliar 3 |
| 4 | Retransmissão | Chave auxiliar 4 |
| cinco | Retransmissão | Lavador de câmera frontal |
| 6 | – | Não usado |
