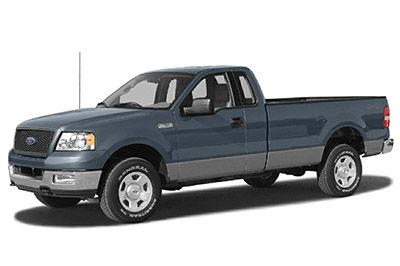

Neste artigo consideramos a décima primeira geração do Ford F-150, produzida de 2004 a 2008. Aqui você encontrará os esquemas das caixas de fusíveis do Ford F-150 2004, 2005, 2006, 2007 e 2008 , obtenha informações sobre o ‘ localização dos painéis de fusíveis dentro do carro e descobrir a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Layout do fusível Ford F150 2004-2008
Os fusíveis do isqueiro Ford F-150 (tomada) são №37 (tomada traseira / tomada do console central) e №41 (2004-2007) ou F110 (2008) (isqueiro) no fusível do compartimento do passageiro.
Localização da caixa de fusíveis
Painel de fusíveis do compartimento do passageiro / caixa de distribuição elétrica
O painel de fusíveis está localizado sob o lado direito do painel, atrás da tampa.
Remova o painel de acabamento e a tampa da caixa de fusíveis para acessar os fusíveis.
Para remover a tampa da caixa de fusíveis, coloque um dedo atrás da aba PUXAR e o polegar acima da aba PUXAR conforme mostrado na ilustração e, em seguida, remova a tampa.
Para reinstalar a tampa da caixa de fusíveis, coloque a parte superior da tampa no painel de fusíveis e pressione a parte inferior da tampa até ouvir um clique. Puxe a tampa com cuidado para se certificar de que está totalmente encaixada.
Caixa de relé auxiliar
A caixa de relé está localizada no compartimento do motor no para-lama esquerdo.
Diagramas de caixa de fusíveis
Anúncios publicitários
2004
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros / caixa de distribuição elétrica (2004)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 10 A * | Execução / acessório – limpadores de pára-brisa, painel de instrumentos |
| 2 | 20 A * | Luzes de sinalização de parar / girar, interruptor de desativação de controle de velocidade |
| 3 | 5A * | Espelhos de energia, fonte de alimentação lógica de memória, bancos de memória e pedais |
| 4 | 10 A * | Bateria de DVD |
| cinco | 7,5 A * | Mantenha a memória viva para o módulo de controle do trem de força (PCM) e o módulo de ar condicionado |
| 6 | 15 A * | Luzes de estacionamento, BSM, iluminação do painel |
| 7 | 5A * | Rádio (sinal de início) |
| oito | 10 A * | Espelhos aquecidos, piscando |
| nove | – | Não usado |
| dez | 20 A * | Relé da luz de reversão de reboque (PCB1), relé da luz de estacionamento do reboque (R201) |
| onze | 10 A * | Embreagem A / C, solenóide 4×4 |
| 12 | – | Não usado |
| 13 | 10 A * | Alimentação do módulo de ar condicionado |
| quatorze | 10 A * | Bobina do relé da luz de marcha ré e diurna (DRL), amostra de pressão A / C, freio e solenóide de bloqueio de engrenagem |
| quinze | 5A * | Cancelamento de Overdrive, Cluster, Trava de Mudança de Freio (BSI) |
| dezesseis | 10 A * | Módulo ABS (ligar / iniciar) |
| 17 | 15 A * | Relé de luz de nevoeiro (R202) |
| 18 | 10 A * | Fonte de alimentação Run / Start – relé pisca-pisca, espelho retrovisor eletrocromático, bancos aquecidos, BSM, bússola, RSS (sistema de detecção reversa) |
| dezenove | 10 A * | Dispositivos de restrição (módulo de airbag) |
| vinte | 15 A * | 4×4 CFM power |
| 21 | 15 A * | O cluster mantém o poder vivo |
| 22 | 10 A * | Atraso na alimentação do acessório para áudio, interruptor de travamento da porta elétrica e iluminação do interruptor do moonroof |
| 23 | 10 A * | Farol baixo direito |
| 24 | 15 A * | Economizador de bateria para lâmpadas sob demanda |
| 25 | 10 A * | Farol baixo esquerdo |
| 26 | 20 A * | Relé da buzina (PCB3), fonte de alimentação da buzina |
| 27 | 5A * | Luz avisadora de desativação do airbag do passageiro (PAD), luz avisadora do airbag do cluster, fonte de alimentação RUN / START do cluster |
| 28 | 5A * | Transceptor SecuriLock (PATS) |
| 29 | 15 A * | 4×4 CFM power |
| trinta | – | Não usado |
| 31 | 20 A * | Poder de rádio |
| 32 | 15 A * | Válvula de gerenciamento de vapor (VMV), relé de embreagem A / C, ventilação do cartucho, sensores de oxigênio do gás de exaustão aquecido (HEGO) # 11 e # 21, CMCV, massa do sensor de fluxo de ar (MAF), VCT |
| 33 | 15 A * | Solenóide de mudança de marcha, CMS # 12 e # 22 |
| 34 | 20 A * | Injetores de combustível e energia PCM |
| 35 | 20 A * | Indicador de luz principal no painel de instrumentos, faróis principais |
| 36 | 10 A * | Reboque para a direita / luzes de parada |
| 37 | 20 A * | Tomada elétrica traseira |
| 38 | 25 A * | Potência do subwoofer |
| 39 | 20 A * | Soquete do painel de instrumentos |
| 40 | 20 A * | Luz baixa, DRL |
| 41 | 20 A * | Isqueiro, conector de diagnóstico de fonte de alimentação |
| 42 | 10 A * | Virar à esquerda / luzes de parada |
| 101 | 30A ** | Solenóide de partida |
| 102 | 20A ** | Força da chave de ignição |
| 103 | 20A ** | Válvulas ABS |
| 104 | – | Não usado |
| 105 | 30A ** | Travões elétricos de reboque |
| 106 | 30A ** | Carregando a bateria de reboque |
| 107 | 30A ** | Travas elétricas (BSM) |
| 108 | 30A ** | Banco do passageiro ajustável eletricamente |
| 109 | 30A ** | Banco do motorista com ajuste elétrico, pedais ajustáveis |
| 110 | – | Não usado |
| 111 | 30A ** | Relé 4×4 |
| 112 | 40A ** | Potência da bomba ABS |
| 113 | 30A ** | Limpadores de pára-brisa e bomba de lavagem |
| 114 | 40A ** | Luz de fundo aquecida, espelho retrovisor elétrico aquecido |
| 115 | – | Não usado |
| 116 | 30A ** | Ventoinha do motor |
| 117 | – | Não usado |
| 118 | 30A ** | Assentos aquecidos |
| 401 | Disjuntor 30A | Janelas elétricas, teto solar, luz de fundo deslizante elétrica |
| R01 | Relé ISO completo | Solenóide de partida |
| R02 | Relé ISO completo | Atraso de acessório |
| R03 | Relé ISO completo | Luzes vermelhas |
| R04 | Relé ISO completo | Retroiluminação aquecida |
| R05 | Relé ISO completo | Carregando a bateria de reboque |
| R06 | Relé ISO completo | Ventoinha do motor |
| R201 | Relé meio ISO | Luzes de estacionamento de reboque |
| R202 | Relé meio ISO | Faróis de nevoeiro |
| R203 | Relé meio ISO | PCM |
| * Mini fusíveis ** Fusíveis de cartucho |
Anúncios publicitários
Caixa de relé auxiliar
Com luzes diurnas (DRL) ou opções 4 × 4
Sem luzes diurnas (DRL) e opções 4 × 4
| Não. | Amperagem | A descrição |
|---|---|---|
| F01 | 5A | Iluminação de primavera |
| R01 | – | 4×4 CCW |
| R02 | – | 4×4 CW |
| R03 | – | Luzes diurnas (DRL) (se aplicável, caso contrário, não usadas) |
| R201 | – | DRL |
| R202 | – | embreagem de ar condicionado |
| D01 | – | Diodo de embreagem A / C |
2005
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros / caixa de distribuição elétrica (2005)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 10 A * | Execução / acessório – limpadores de pára-brisa, painel de instrumentos |
| 2 | 20 A * | Luzes de sinalização de parar / girar, interruptor de desativação de controle de velocidade |
| 3 | 5A * | Espelhos de energia, fonte de alimentação lógica de memória, bancos de memória e pedais |
| 4 | 10 A * | DVD alimentado por bateria, espelho eletricamente dobrável |
| cinco | 7,5 A * | Mantenha a memória viva para o módulo de controle do trem de força (PCM) e o módulo de ar condicionado |
| 6 | 15 A * | Luzes de estacionamento, BSM, iluminação do painel |
| 7 | 5A * | Rádio (sinal de início) |
| oito | 10 A * | Espelhos aquecidos, piscando |
| nove | – | Não usado |
| dez | 20 A * | Relé da luz de reversão de reboque (PCB1), relé da luz de estacionamento do reboque (R201) |
| onze | 10 A * | Embreagem A / C, solenóide 4×4 |
| 12 | – | Não usado |
| 13 | 10 A * | Fonte de alimentação do módulo de ar condicionado, relé intermitente |
| quatorze | 10 A * | Com adesivo amarelo na parte traseira do painel de fusíveis: Bobina de relé para luzes de marcha reversa e diurna (DRL), pressostato A / C, ABS, PCV aquecido (5.4L), interruptor de controle de velocidade redundante. Todos os outros: Bobina do relé da luz de marcha à ré e diurna (DRL), chave de pressão do A / C, chave de controle de velocidade redundante, PCV aquecido (5.4L), Bobina do relé das luzes de ré de reboque, ABS, auxílio de estacionamento reverso, espelho CE |
| quinze | 5A * | Cancelamento de Overdrive, Cluster, Trava de Mudança de Freio (BSI) |
| dezesseis | 10 A * | Freio e solenóide de bloqueio de mudança |
| 17 | 15 A * | Relé de luz de nevoeiro (R202) |
| 18 | 10 A * | Fonte de alimentação Run / Start – Tomada elétrica suspensa, espelho eletrocromático, bancos aquecidos, BSM, bússola, RSS (sistema de detecção reversa) |
| dezenove | 10 A * | Dispositivos de restrição (módulo de airbag) |
| vinte | 10 A * | Fonte de alimentação de bateria para tomada elétrica |
| 21 | 15 A * | O cluster mantém o poder vivo |
| 22 | 10 A * | Atraso na alimentação do acessório para áudio, interruptor de travamento da porta elétrica e iluminação do interruptor do moonroof |
| 23 | 10 A * | Farol baixo direito |
| 24 | 15 A * | Bateria economizadora de energia para lâmpadas sob demanda |
| 25 | 10 A * | Farol baixo esquerdo |
| 26 | 20 A * | Relé da buzina (PCB3), fonte de alimentação da buzina |
| 27 | 5A * | Luz avisadora de desativação do airbag do passageiro (PAD), luz avisadora do airbag do cluster, fonte de alimentação RUN / START do cluster |
| 28 | 5A * | Transceptor SecuriLock (PATS) |
| 29 | 15 A * | 4×4 CFM power |
| trinta | 15 A * | 4×4 CFM power |
| 31 | 20 A * | Poder de rádio |
| 32 | 15 A * | Válvula de gerenciamento de vapor (MV), relé de embreagem A / C, ventilação do cartucho, sensores de oxigênio do gás de exaustão aquecido (HEGO) # 11 e # 21, CMCV, massa do sensor de fluxo de ar (MAF), VCT, válvula de ventilação do cárter positivo aquecido (PCV) (Motor 4.2L), sensor CID (motor 4.2L) |
| 33 | 15 A * | Solenóide de mudança de marcha, CMS # 12 e # 22 |
| 34 | 20 A * | Injetores de combustível e energia PCM, controle de trilho do coletor de admissão (motor 4.2L) |
| 35 | 20 A * | Indicador de luz principal no painel de instrumentos, faróis principais |
| 36 | 10 A * | Reboque para a direita / luzes de parada |
| 37 | 20 A * | Tomada elétrica traseira |
| 38 | 25A * | Potência do subwoofer |
| 39 | 20 A * | Soquete do painel de instrumentos |
| 40 | 20 A * | Luz baixa, DRL |
| 41 | 20 A * | Isqueiro, conector de diagnóstico de fonte de alimentação |
| 42 | 10 A * | Virar à esquerda / luzes de parada |
| 101 | 30A ** | Solenóide de partida |
| 102 | 20A ** | Força da chave de ignição |
| 103 | 20A ** | Válvulas ABS |
| 104 | – | Não usado |
| 105 | 30A ** | Travões elétricos de reboque |
| 106 | 30A ** | Carregando a bateria de reboque |
| 107 | 30A ** | Travas elétricas (BSM) |
| 108 | 30A ** | Banco do passageiro ajustável eletricamente |
| 109 | 30A ** | Banco do motorista com ajuste elétrico, pedais ajustáveis |
| 110 | – | Não usado |
| 111 | 30A ** | Relé 4×4 |
| 112 | 40A ** | Potência da bomba ABS |
| 113 | 30A ** | Limpadores de pára-brisa e bomba de lavagem |
| 114 | 40A ** | Luz de fundo aquecida, espelho retrovisor elétrico aquecido |
| 115 | – | Não usado |
| 116 | 30A ** | Ventoinha do motor |
| 117 | – | Não usado |
| 118 | 30A ** | Assentos aquecidos |
| 401 | Disjuntor 30A | Janelas elétricas, teto solar, luz de fundo deslizante elétrica |
| R01 | Relé ISO completo | Solenóide de partida |
| R02 | Relé ISO completo | Atraso de acessório |
| R03 | Relé ISO completo | Luzes vermelhas |
| R04 | Relé ISO completo | Retroiluminação aquecida |
| R05 | Relé ISO completo | Carregando a bateria de reboque |
| R06 | Relé ISO completo | Ventoinha do motor |
| R201 | Relé meio ISO | Luzes de estacionamento de reboque |
| R202 | Relé meio ISO | Faróis de nevoeiro |
| R203 | Relé meio ISO | PCM |
| * Mini fusíveis ** Fusíveis de cartucho |
Anúncios publicitários
Caixa de relé auxiliar
Com luzes diurnas (DRL) ou opções 4 × 4
Sem luzes diurnas (DRL) e opções 4 × 4
| Não. | Amperagem | A descrição |
|---|---|---|
| F03 | 5A | Iluminação de primavera |
| R01 | Relé ISO completo | 4×4 CCW |
| R02 | Relé ISO completo | 4×4 CW |
| R03 | Relais ISO V6 | Desativando os máximos das luzes diurnas (DRL) |
| R201 | Retransmissão | DRL |
| R202 | Retransmissão | embreagem de ar condicionado |
| D01 | Diodo | embreagem de ar condicionado |
2006
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros / caixa de distribuição elétrica (2006)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 10A * | Executar / acessório – limpadores de pára-brisa, painel de instrumentos, áudio para XL / STX |
| 2 | 20A * | Luzes de sinalização de parar / girar, freio liga / desliga |
| 3 | 7,5A * | Espelhos elétricos, bancos com memória e pedais |
| 4 | 10A * | DVD alimentado por bateria, espelho eletricamente dobrável |
| cinco | 7,5A * | Mantenha a memória viva para o módulo de controle do trem de força (PCM) e o módulo de ar condicionado |
| 6 | 15 A * | Luzes de estacionamento, BSM, iluminação do painel |
| 7 | 5A * | Rádio (sinal de início) |
| oito | 10A * | Espelhos aquecidos, piscando |
| nove | 20A * | Relé da bomba de combustível, injetores de combustível, controle do coletor de admissão (4.2L) |
| dez | 20A * | Relé da luz de reversão de reboque (PCB1), relé da luz de estacionamento do reboque (R201) |
| onze | 10A * | Embreagem A / C, solenóide 4×4 |
| 12 | 5A * | Bobina de Relé PCM |
| 13 | 10A * | Fonte de alimentação do módulo de ar condicionado, relé intermitente |
| quatorze | 10A * | Bobina do relé da luz de marcha à ré e diurna (DRL), interruptor de pressão do A / C, chave de controle de velocidade redundante, PCV aquecido (5.4L), Bobina do relé das luzes de ré de reboque, ABS, estacionamento reverso assistido, espelho CE |
| quinze | 5A * | Cancelamento de overdrive, cluster |
| dezesseis | 10A * | Freio e solenóide de bloqueio de mudança |
| 17 | 15 A * | Relé de luz de nevoeiro (R202) |
| 18 | 10A * | Fonte de alimentação Run / Start – Tomada elétrica suspensa, espelho eletrocromático, bancos aquecidos, BSM, bússola, RSS (sistema de detecção reversa) |
| dezenove | 10A * | Dispositivos de restrição (módulo de airbag) |
| vinte | 10A * | Fonte de alimentação de bateria para tomada elétrica |
| 21 | 15 A * | O cluster mantém o poder vivo |
| 22 | 10A * | Atraso na alimentação do acessório para áudio, interruptor de travamento da porta elétrica e iluminação do interruptor do moonroof |
| 23 | 10A * | Farol baixo direito |
| 24 | 15 A * | Economizador de bateria para lâmpadas sob demanda |
| 25 | 10A * | Farol baixo esquerdo |
| 26 | 20A * | Relé da buzina (PCB3), fonte de alimentação da buzina |
| 27 | 5A * | Luz avisadora de desativação do airbag do passageiro (PAD), luz avisadora do airbag do cluster, fonte de alimentação RUN / START do cluster |
| 28 | 5A * | Transceptor SecuriLock (PATS), monitor PCM IGN |
| 29 | 15 A * | 4×4 CFM power |
| trinta | 15 A * | 4×4 CFM power |
| 31 | 20A * | Poder de rádio |
| 32 | 15 A * | Válvula de gerenciamento de vapor (VMV), relé de embreagem A / C, ventilação do cartucho, sensores de oxigênio do gás de exaustão aquecido (HEGO) # 11 e # 21, CMCV, massa do sensor de fluxo de ar (MAF), VCT, válvula de ventilação positiva do cárter aquecido (PCV) (Motor de 4,2 L), sensor CID (motor de 4,2 L), 4,6 L / 4,2 L EGR |
| 33 | 15 A * | Solenóide de mudança de marcha, CMS # 12 e # 22, bobinas de ignição |
| 34 | 15 A * | Poder PCM |
| 35 | 20A * | Indicador de luz principal no painel de instrumentos, faróis principais |
| 36 | 10A * | Reboque para a direita / luzes de parada |
| 37 | 20A * | Tomada elétrica traseira |
| 38 | 25A * | Potência do subwoofer |
| 39 | 20A * | Soquete do painel de instrumentos |
| 40 | 20A * | Luz baixa, DRL |
| 41 | 20A * | Isqueiro, conector de diagnóstico de fonte de alimentação |
| 42 | 10A * | Virar à esquerda / luzes de parada |
| 101 | 30A ** | Solenóide de partida |
| 102 | 20A ** | Força da chave de ignição |
| 103 | 20A ** | Válvulas ABS |
| 104 | – | Não usado |
| 105 | 30A ** | Travões elétricos de reboque |
| 106 | 30A ** | Carregando a bateria de reboque |
| 107 | 30A ** | Travas elétricas (BSM) |
| 108 | 30A ** | Banco do passageiro ajustável eletricamente |
| 109 | 30A ** | Banco do motorista com ajuste elétrico, pedais ajustáveis |
| 110 | – | Não usado |
| 111 | 30A ** | Relé 4×4 |
| 112 | 40A ** | Potência da bomba ABS |
| 113 | 30A ** | Limpadores de pára-brisa e bomba de lavagem |
| 114 | 40A ** | Luz de fundo aquecida, espelho retrovisor elétrico aquecido |
| 115 | – | Não usado |
| 116 | 30A ** | Ventoinha do motor |
| 117 | – | Não usado |
| 118 | 30A ** | Assentos aquecidos |
| 401 | Disjuntor 30A | Janelas elétricas, teto solar, luz de fundo deslizante elétrica |
| R01 | Relé ISO completo | Solenóide de partida |
| R02 | Relé ISO completo | Atraso de acessório |
| R03 | Relé ISO completo | Luzes vermelhas |
| R04 | Relé ISO completo | Retroiluminação aquecida |
| R05 | Relé ISO completo | Carregando a bateria de reboque |
| R06 | Relé ISO completo | Ventoinha do motor |
| R201 | Relé meio ISO | Luzes de estacionamento de reboque |
| R202 | Relé meio ISO | Faróis de nevoeiro |
| R203 | Relé meio ISO | PCM |
| * Mini fusíveis ** Fusíveis de cartucho |
Anúncios publicitários
Caixa de relé auxiliar
Com luzes diurnas (DRL) ou opções 4 × 4
Sem luzes diurnas (DRL) e opções 4 × 4
| Não. | Amperagem | A descrição |
|---|---|---|
| F03 | 5A | Iluminação de primavera |
| R01 | Relé ISO completo | 4×4 CCW |
| R02 | Relé ISO completo | 4×4 CW |
| R03 | Relais ISO V6 | Desativando os máximos das luzes diurnas (DRL) |
| R201 | Retransmissão | DRL |
| R202 | Retransmissão | embreagem de ar condicionado |
| D01 | Diodo | embreagem de ar condicionado |
2007
Compartimento do passageiro
Anúncios publicitários
Alocação de fusíveis no compartimento de passageiros / caixa de distribuição elétrica (2007)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 10 A * | Executar / acessório – limpadores de pára-brisa, painel de instrumentos, áudio para XL / STX |
| 2 | 20 A * | Luzes de sinalização de parar / girar, freio liga / desliga, luzes de advertência de perigo |
| 3 | 7,5 A * | Espelhos elétricos, bancos e pedais com espuma viscoelástica, banco do motorista elétrico |
| 4 | 10 A * | DVD alimentado por bateria, espelho eletricamente dobrável |
| cinco | 7,5 A * | Mantenha a memória viva para o módulo de controle do trem de força (PCM) e o módulo de ar condicionado |
| 6 | 15 A * | Luzes de estacionamento, BSM, iluminação do painel |
| 7 | 5A * | Rádio (sinal de início) |
| oito | 10 A * | Espelhos aquecidos, piscando |
| nove | 20 A * | Relé da bomba de combustível, injetores de combustível, controle do coletor de admissão (4.2L) |
| dez | 20 A * | Relé da luz de reversão de reboque (PCB1), relé da luz de estacionamento do reboque (R201) |
| onze | 10 A * | Embreagem A / C, solenóide 4×4 |
| 12 | 5A * | Bobina de Relé PCM |
| 13 | 10 A * | Fonte de alimentação do módulo de ar condicionado, relé intermitente |
| quatorze | 10 A * | Bobina de relé de luz de marcha à ré e diurna (DRL), chave de pressão A / C, chave de controle de velocidade redundante, PCV aquecido (5.4L), Bobina de relé de luzes de ré de reboque, ABS, estacionamento reverso assistido, espelho CE, rádio de navegação (ré entrada) |
| quinze | 5A * | Cancelamento de overdrive, cluster, interruptor de controle de tração |
| dezesseis | 10 A * | Freio e solenóide de bloqueio de mudança |
| 17 | 15 A * | Relé de luz de nevoeiro (R202) |
| 18 | 10 A * | Fonte de alimentação Run / Start – Tomada elétrica suspensa, espelho eletrocromático, bancos aquecidos, BSM, bússola, RSS (sistema de detecção reversa) |
| dezenove | 10 A * | Dispositivos de restrição (módulo de airbag), OCS |
| vinte | 10 A * | Fonte de alimentação de bateria para tomada elétrica |
| 21 | 15 A * | O cluster mantém o poder vivo |
| 22 | 10 A * | Atraso na alimentação do acessório para áudio, interruptor de travamento da porta elétrica e iluminação do interruptor do moonroof |
| 23 | 10A * | Farol baixo direito |
| 24 | 15 A * | Economizador de bateria para lâmpadas sob demanda |
| 25 | 10 A * | Farol baixo esquerdo |
| 26 | 20 A * | Relé da buzina (PCB3), fonte de alimentação da buzina |
| 27 | 5A * | Luz de aviso de desativação do airbag do passageiro (PAD), unidade de potência RUN / START |
| 28 | 5A * | Transceptor SecuriLock (PATS), monitor PCM IGN |
| 29 | 15 A * | 4×4 CFM power |
| trinta | 15 A * | 4×4 CFM power |
| 31 | 20 A * | Fonte de alimentação de rádio, módulo de rádio por satélite |
| 32 | 15 A * | Válvula de gerenciamento de vapor (VMV), relé de embreagem A / C, ventilação do cartucho, sensores de oxigênio do gás de exaustão aquecido (HE GO) # 11 e # 21, CMCV, sensor de fluxo de massa de ar (MAF), VCT, ventilação positiva aquecida do cárter (PCV) válvula (motor 4,2 L), sensor CID (motor 4,2 L), 4,6 L / 4,2 L EGR, embreagem do ventilador eletrônico (motores 4,6 L / 5,4 L) |
| 33 | 15 A * | Solenóide de mudança de marcha, CMS # 12 e # 22, bobinas de ignição |
| 34 | 15 A * | Poder PCM |
| 35 | 20 A * | Indicador de luz principal no painel de instrumentos, faróis principais |
| 36 | 10 A * | Reboque para a direita / luzes de parada |
| 37 | 20 A * | Tomada elétrica traseira, tomada elétrica do console central |
| 38 | 25A * | Potência do subwoofer |
| 39 | 20 A * | Soquete do painel de instrumentos |
| 40 | 20 A * | Luz baixa, DRL |
| 41 | 20 A * | Isqueiro, conector de diagnóstico de fonte de alimentação |
| 42 | 10 A * | Virar à esquerda / luzes de parada |
| 101 | 30A ** | Solenóide de partida |
| 102 | 20A ** | Força da chave de ignição |
| 103 | 20A ** | Válvulas ABS |
| 104 | – | Não usado |
| 105 | 30A ** | Travões elétricos de reboque |
| 106 | 30A ** | Carregando a bateria de reboque |
| 107 | 30A ** | Travas elétricas (BSM) |
| 108 | 30A ** | Banco do passageiro ajustável eletricamente |
| 109 | 30A ** | Banco do motorista eletricamente ajustável, pedais ajustáveis, módulo de memória (pedais, assento, espelho) |
| 110 | – | Não usado |
| 111 | 30A ** | Relé 4×4 |
| 112 | 40A ** | Potência da bomba ABS |
| 113 | 30A ** | Limpadores de pára-brisa e bomba de lavagem |
| 114 | 40A ** | Luz de fundo aquecida, espelho retrovisor elétrico aquecido |
| 115 | 20A ** | Não usado (sobressalente) |
| 116 | 30A ** | Ventoinha do motor |
| 117 | – | Não usado |
| 118 | 30A ** | Assentos aquecidos |
| 401 | Disjuntor 30A | Fonte de alimentação auxiliar atrasada: vidros elétricos, teto solar, retroiluminação elétrica deslizante |
| R01 | Relé ISO completo | Solenóide de partida |
| R02 | Relé ISO completo | Atraso de acessório |
| R03 | Relé ISO completo | Luzes vermelhas |
| R04 | Relé ISO completo | Retroiluminação aquecida |
| R05 | Relé ISO completo | Carregando a bateria de reboque |
| R06 | Relé ISO completo | Ventoinha do motor |
| R201 | Relé meio ISO | Luzes de estacionamento de reboque |
| R202 | Relé meio ISO | Faróis de nevoeiro |
| R203 | Relé meio ISO | PCM |
| * Mini fusíveis ** Fusíveis de cartucho |
Anúncios publicitários
Caixa de relé auxiliar
Com luzes diurnas (DRL) ou opções 4 × 4
Sem luzes diurnas (DRL) e opções 4 × 4
| Não. | Amperagem | A descrição |
|---|---|---|
| F03 | 5A | Iluminação de primavera |
| R01 | Relé ISO completo | 4×4 CCW |
| R02 | Relé ISO completo | 4×4 CW |
| R03 | Relais ISO V6 | Desativando os máximos das luzes diurnas (DRL) |
| R201 | Retransmissão | DRL |
| R202 | Retransmissão | embreagem de ar condicionado |
| D01 | Diodo | embreagem de ar condicionado |
2008
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros / caixa de distribuição elétrica (2008)
| Não. | Amperagem | A descrição |
|---|---|---|
| F01 | 10 A * | Executar / acessório – limpadores de pára-brisa, painel de instrumentos, áudio para XL / STX |
| F02 | 20 A * | Luzes de pisca / parada, ABS, módulo de freio elétrico T / T, PCM (sinal BOO), espelhos de pisca-pisca, CHMSL |
| F03 | 7,5 A * | Espelhos elétricos, bancos com memória e pedais |
| F04 | 10 A * | DVD alimentado por bateria, espelho eletricamente dobrável |
| F05 | 7,5 A * | Mantenha a memória viva para o módulo de controle do trem de força (PCM) e o módulo de ar condicionado |
| F06 | 15 A * | Luzes de estacionamento, módulo de segurança corporal (BSM), iluminação do painel |
| F07 | 5A * | Rádio (sinal de início) |
| F08 | 10 A * | Espelhos aquecidos, piscando |
| F09 | 20 A * | Relé da bomba de combustível, injetores de combustível, direção do injetor |
| F10 | 20 A * | Relé da luz de reversão de reboque, relé da luz de estacionamento do reboque |
| F11 | 10 A * | Embreagem A / C, solenóide 4×4 |
| F12 | 5A * | Bobina de Relé PCM |
| F13 | 10 A * | Fonte de alimentação do módulo de ar condicionado, relé intermitente |
| F14 | 10 A * | Bobina de relé de luz de marcha ré e diurna (DRL), chave de pressão A / C, chave de controle de velocidade redundante, PCV aquecido (5.4L), ABS |
| F15 | 5A * | Cancelamento de overdrive, cluster |
| F 16 | 10 A * | Freio e solenóide de bloqueio de mudança |
| F17 | 15 A * | Relé de luz de nevoeiro |
| F18 | 10 A * | Espelho retrovisor eletrocromático, bancos aquecidos, BSM, bússola, RSS (sistema de detecção reversa), barra de força |
| F19 | 10 A * | Dispositivos de restrição (módulo de airbag) |
| F20 | 10 A * | Trilho de alimentação |
| F21 | 15 A * | O cluster mantém o poder vivo |
| F22 | 10 A * | Atraso na alimentação do acessório para áudio, interruptor de travamento da porta elétrica e iluminação do interruptor do moonroof |
| F23 | 10 A * | Farol baixo direito |
| F24 | 15 A * | Economizador de bateria para lâmpadas sob demanda, combustível flexível |
| F25 | 10 A * | Farol baixo esquerdo |
| F26 | 20 A * | buzina |
| F27 | 5A * | Luz avisadora de desativação do airbag do passageiro (PAD), luz avisadora do airbag do cluster |
| F28 | 5A * | Transceptor SecuriLock (PATS), monitor PCM IGN |
| F29 | 15 A * | 4×4 CFM power |
| F30 | 15 A * | 4×4 CFM power |
| F31 | 20 A * | Fonte de alimentação de rádio, módulo de rádio por satélite |
| F32 | 15 A * | Válvula de gerenciamento de vapor (VMV), relé de embreagem A / C, ventilação de cartucho, sensores de oxigênio de gás de exaustão aquecido (HEGO) # 11 e 21, CMCV, sensor de fluxo de ar de massa (MAF)), temporização de came variável (VCT), cárter positivo aquecido Válvula de ventilação (PCV) (Motor 4,2 L), Sensor CID (Motor 4,2 L), 4,6 L / 4,2 L EGR |
| F33 | 15 A * | Solenóide de mudança de marcha, CMS # 12 e # 22, bobinas de ignição |
| F34 | 15 A * | Power CFM, IMRC (4,2 L) |
| F35 | 20 A * | Indicador de farol alto do conjunto de instrumentos, farol alto, relé de desativação DRL |
| F36 | 10 A * | Reboque para a direita / luzes de parada |
| 37 | 20 A * | Tomada elétrica traseira |
| 38 | 25A * | Potência do subwoofer |
| 39 | – | Não usado |
| 40 | 20 A * | Luz baixa, DRL |
| 41 | – | Não usado |
| 42 | 10 A * | Virar à esquerda / luzes de parada |
| F101 | 30A ** | Solenóide de partida |
| F102 | 20A ** | Força da chave de ignição |
| F103 | 20A ** | Válvulas ABS |
| F104 | – | Não usado |
| F105 | 30A ** | Travões elétricos de reboque |
| F106 | 30A ** | Carregando a bateria de reboque |
| F107 | 30A ** | Travas elétricas (BSM) |
| F108 | 30A ** | Banco do passageiro ajustável eletricamente |
| F109 | 30A ** | Banco do motorista com ajuste de potência, pedais ajustáveis, módulo de memória (pedais, bancos) |
| F110 | 20A ** | Isqueiro, conector de diagnóstico de fonte de alimentação |
| F111 | 30A ** | Relé do motor 4×4 |
| F112 | 40A ** | Potência da bomba ABS |
| F113 | 30A ** | Limpadores de pára-brisa e bomba de lavagem |
| F114 | 40A ** | Luz de fundo aquecida, espelho retrovisor elétrico aquecido |
| F115 | 20A ** | teto solar |
| F116 | 30A ** | Ventoinha do motor |
| F117 | 20A ** | Soquete do painel de instrumentos |
| F118 | 30A ** | Assentos aquecidos |
| 401 | Disjuntor 30A | Fonte de alimentação auxiliar atrasada: vidros elétricos, retroiluminação elétrica deslizante |
| R01 | Relé ISO completo | Solenóide de partida |
| R02 | Relé ISO completo | Atraso de acessório |
| R03 | Relé ISO completo | Luzes vermelhas |
| R04 | Relé ISO completo | Retroiluminação aquecida |
| R05 | Relé ISO completo | Carregando a bateria de reboque |
| R06 | Relé ISO completo | Ventoinha do motor |
| R201 | Relé meio ISO | Luzes de estacionamento de reboque |
| R202 | Relé meio ISO | Faróis de nevoeiro |
| R203 | Relé meio ISO | PCM |
| R301 | Placa de circuito impresso | Reboque luzes de ré |
| R302 | – | Não usado |
| R303 | Placa de circuito impresso | Bomba de combustivel |
| R304 | Placa de circuito impresso | Economizador de bateria |
| R305 | Placa de circuito impresso | buzina |
| * Mini fusíveis ** Fusíveis de cartucho |
Anúncios publicitários
Caixa de relé auxiliar
Com luzes diurnas (DRL) ou opções 4 × 4
Sem luzes diurnas (DRL) e opções 4 × 4
| Não. | Amperagem | A descrição |
|---|---|---|
| F03 | 5A | Iluminação de primavera |
| R01 | Relais ISO FuH | 4×4 CCW |
| R02 | Relais ISO FuH | 4×4 CW |
| R03 | Relés 1/2 ISO | Desativando os máximos das luzes diurnas (DRL) |
| R201 | Retransmissão | DRL |
| R202 | Retransmissão | embreagem de ar condicionado |
| D01 | Diodo | embreagem de ar condicionado |
| D02 | Diodo | Início integrado de uma tecla (OTIS) |
