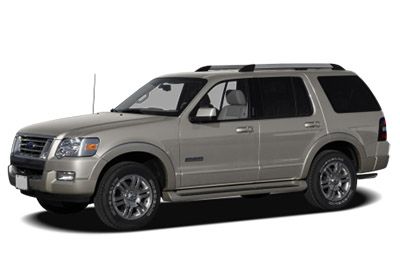

Neste artigo consideramos a quarta geração do Ford Explorer (U251), produzida de 2006 a 2010. Aqui você encontrará os diagramas da caixa de fusíveis do Ford Explorer 2006, 2007, 2008, 2009 фтв 2010 , obtenha informações sobre a localização do os painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Layout do fusível Ford Explorer 2006-2010
Os fusíveis do isqueiro (tomada) do Ford Explorer são os fusíveis №21 (tomada traseira) e №25 (tomada dianteira / isqueiro) na caixa de fusíveis do compartimento do motor.
Localização da caixa de fusíveis
Compartimento do passageiro
O painel de fusíveis está localizado sob o painel do lado do motorista.
Compartimento do motor
A caixa de distribuição elétrica está localizada no compartimento do motor.
Diagramas de caixa de fusíveis
Anúncios publicitários
2006
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2006)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 20A | Teto solar, pedais ajustáveis, DSM, motor lombar com memória |
| 2 | 5A | Fonte de alimentação do microcontrolador (SJB) |
| 3 | 20A | Rádio |
| 4 | 20A | Conector OBD II |
| cinco | 5A | teto solar |
| 6 | 20A | Motor de desbloqueio de janela, desbloqueio / bloqueio de porta |
| 7 | 15A | Trailer parar / virar |
| oito | 15A | Força da chave de ignição, PATS |
| nove | 2A | 6R TCM / PCM (RUN / START ignição), relé da bomba de combustível |
| dez | 5A | Relé RUN / ACC do limpador dianteiro no PDB |
| onze | 5A | Ligando o rádio |
| 12 | 5A | Motor do limpador traseiro RUN / ACC, relé de carga da bateria do trailer em PDB, rádio |
| 13 | 15A | Espelho aquecido, indicador de degelo traseiro |
| quatorze | 20A | buzina |
| quinze | 10A | Revertendo as luzes |
| dezesseis | 10A | Luzes de ré do trailer |
| 17 | 10A | RCM, lâmpada PAD, módulo OCS |
| 18 | 10A | Auxílio de estacionamento reverso, interruptor IVD, IVD, módulo 4×4, interruptor 4×4, interruptores de assento aquecidos, bússola, espelho retrovisor eletrocromático, ar condicionado AUX |
| dezenove | – | Não usado |
| vinte | 10A | Ar condicionado manual, DEATC, controle de freio |
| 21 | – | Não usado |
| 22 | 15A | Interruptor de freio, luzes de parada, indicadores de direção |
| 23 | 15A | Espelhos de energia, luzes internas, luzes Puddle, economia de bateria, luzes de instrumentos, homelink |
| 24 | 2A | Cluster, Vol LED |
| 25 | 15A | Parque de trailers, módulo de freio eletrônico de trailer |
| 26 | 15A | Placa traseira / luzes de estacionamento, luzes de estacionamento dianteiras, ar condicionado manual |
| 27 | 15A | Batente tricolor |
| 28 | 10A | Manuel / DEATC |
| CB1 | 25A | as janelas |
| Os seguintes relés estão localizados em cada lado do painel de fusíveis do habitáculo. Consulte seu revendedor autorizado para a manutenção desses relés. | ||
| Relé 1 | ACC atrasado | |
| Relé 2 | Descongelamento traseiro | |
| Relé 3 | Luzes do parque | |
| Relé 4 | EXECUTAR / INICIAR |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2006)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 50A ** | BATERIA 2 (SJB) |
| 2 | 50A ** | BATERIA 3 (SJB) |
| 3 | 50A ** | BATERIA 1 (SJB) |
| 4 | 30A ** | Bomba de combustível, injetores |
| cinco | 30A ** | Assento da terceira fila (esquerda) |
| 6 | 40A ** | Módulo DIV |
| 7 | 40A ** | Módulo de controle do trem de força (PCM) |
| oito | – | Não usado |
| nove | – | Não usado |
| dez | 30A ** | Assento elétrico (direita) |
| onze | 30A ** | Entrada |
| 12 | 30A ** | Assento da terceira fila (direita) |
| 13 | 30A ** | Reboque carregador de bateria |
| quatorze | 30A ** | Assentos de memória (DSM) |
| quatorze | 40A ** | Assentos sem memória |
| quinze | 40A ** | Descongelamento traseiro, espelhos aquecidos |
| dezesseis | 40A ** | Ventoinha do motor |
| 17 | 30A ** | Freios eletrônicos de reboque |
| 18 | 30A ** | Motor auxiliar do soprador |
| dezenove | – | Não usado |
| vinte | – | Não usado |
| 21 | 20 A * | Tomada elétrica traseira |
| 22 | 20 A * | Subwoofer |
| 23 | 20 A * | 4×4 |
| 24 | 10 A * | Módulo de controle do trem de força KAP (PCM), CAN vent |
| 25 | 20 A * | Tomada frontal / isqueiro |
| 26 | 20 A * | módulo 4×4 |
| 27 | 20 A * | Módulo de transmissão 6R |
| 28 | 20 A * | Assentos aquecidos |
| 29 | 20 A * | Faróis (direita) |
| trinta | 25A * | Limpador de pára-brisa traseiro |
| 31 | 15 A * | Faróis de nevoeiro |
| 32 | – | Não usado |
| 33 | 30A * | Módulo DIV |
| 34 | 20 A * | Faróis (esquerda) |
| 35 | 10 A * | Embreagem AC |
| 36 | – | Não usado |
| 37 | 30A * | Limpador de pára-brisa dianteiro |
| 38 | 15 A * | 5R caixa de velocidades |
| 39 | 15 A * | Poder PCM |
| 40 | 15 A * | Embreagem de ventilador, válvula PCV, relé de embreagem AC, ventilador GCC |
| 41 | 15 A * | SDARS / DVD |
| 42 | 15 A * | Contator de freio redundante, EVMV, MAFS, HEGO, EVR, VCT1, VCT2, CMCV, CMS |
| 43 | 15 A * | Carretel na tomada (apenas motor 4.6L), giro do carretel (apenas motor 4.0L) |
| 44 | 15 A * | Injetores |
| 45A | – | Não usado |
| 45B | – | GCC fan relay |
| 46A | – | Não usado |
| 46B | – | Não usado |
| 47 | – | Limpador de pára-brisa dianteiro |
| 48 | – | Relé PCM |
| 49 | – | Bomba de combustivel |
| 50A | – | Faróis de nevoeiro |
| 50B | – | Embreagem AC |
| 51 | – | Não usado |
| 52 | – | Embreagem A / C (diodo) |
| 53 | – | Não usado |
| 54 | – | Carregador de bateria para trailer |
| 55 | – | Entrada |
| 56 | – | Fã |
| * Mini-fusíveis ** Fusíveis de cartucho |
2007
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2007)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 20A | Teto solar, pedais ajustáveis, DSM, motor lombar com memória |
| 2 | 5A | Fonte de alimentação do microcontrolador (SJB) |
| 3 | 20A | Rádio |
| 4 | 20A | Conector OBD II |
| cinco | 5A | teto solar |
| 6 | 20A | Motor de desbloqueio de janela, desbloqueio / bloqueio de porta |
| 7 | 15A | Trailer parar / virar |
| oito | 15A | Força da chave de ignição, PATS |
| nove | 2A | 6R TCM / PCM (RUN / START ignição), relé da bomba de combustível |
| dez | 5A | Relé RUN / ACC do limpador dianteiro no PDB |
| onze | 5A | Ligando o rádio |
| 12 | 5A | Motor do limpador traseiro RUN / ACC, relé de carga da bateria do trailer no PDB, rádio |
| 13 | 15A | Espelho aquecido, indicador de degelo traseiro manual |
| quatorze | 20A | buzina |
| quinze | 10A | Revertendo as luzes |
| dezesseis | 10A | Luzes de ré do trailer |
| 17 | 10A | RCM, lâmpada PAD, módulo OCS |
| 18 | 10A | Auxílio de estacionamento reverso, interruptor IVD, IVD, módulo 4×4, interruptor 4×4, interruptores de assento aquecidos, bússola, espelho retrovisor eletrocromático, ar condicionado AUX |
| dezenove | – | Não usado |
| vinte | 10A | Ar condicionado manual, DEATC, controle de freio |
| 21 | – | Não usado |
| 22 | 15A | Interruptor de freio, luzes de freio de duas cores, CHMSL, todos os indicadores de direção |
| 23 | 15A | Luzes internas, luzes de poça, economia de bateria, iluminação de instrumentos, homelink |
| 24 | 10A | Cluster, Vol LED |
| 25 | 15A | Parque de trailers, módulo de freio eletrônico de trailer |
| 26 | 15A | Placa traseira / luzes de estacionamento, luzes de estacionamento dianteiras, ar condicionado manual |
| 27 | 15A | Luzes de trânsito |
| 28 | 10A | Manuel / DEATC |
| CB1 | 25A | as janelas |
| Os seguintes relés estão localizados em cada lado do painel de fusíveis do habitáculo. Consulte seu revendedor autorizado para a manutenção desses relés. | ||
| Relé 1 | ACC atrasado | |
| Relé 2 | Descongelamento traseiro | |
| Relé 3 | Luzes do parque | |
| Relé 4 | EXECUTAR / INICIAR |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2007)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 50A ** | BATERIA 2 (SJB) |
| 2 | 50A ** | BATERIA 3 (SJB) |
| 3 | 50A ** | BATERIA 1 (SJB) |
| 4 | 30A ** | Bomba de combustível, injetores |
| cinco | 30A ** | Assento da terceira fila (esquerda) |
| 6 | 40A ** | Módulo DIV |
| 7 | 40A ** | Módulo de controle do trem de força (PCM) |
| oito | 40A ** | Pára-brisa aquecido (esquerda) |
| nove | 40A ** | Pára-brisa aquecido (direita) |
| dez | 30A ** | Assento elétrico (direita) |
| onze | 30A ** | Entrada |
| 12 | 30A ** | Assento da terceira fila (direita) |
| 13 | 30A ** | Reboque carregador de bateria |
| quatorze | 30A ** | Assentos de memória (DSM) |
| quatorze | 40A ** | Assentos sem memória |
| quinze | 40A ** | Descongelamento traseiro, espelhos aquecidos |
| dezesseis | 40A ** | Ventoinha do motor |
| 17 | 30A ** | Freios eletrônicos de reboque |
| 18 | 30A ** | Motor auxiliar do soprador |
| dezenove | 30A ** | Estribos |
| vinte | – | Não usado |
| 21 | 20 A * | Tomada elétrica traseira |
| 22 | 20 A * | Subwoofer |
| 23 | 20 A * | 4×4 |
| 24 | 10 A * | Módulo de controle do trem de força KAP (PCM), CAN vent |
| 25 | 20 A * | Tomada frontal / isqueiro |
| 26 | 20 A * | módulo 4×4 |
| 27 | 20 A * | Módulo de transmissão 6R |
| 28 | 20 A * | Bancos aquecidos, espelhos elétricos |
| 29 | 20 A * | Faróis (direita) |
| trinta | 25A * | Limpador de pára-brisa traseiro |
| 31 | 15 A * | Faróis de nevoeiro |
| 32 | 5A * | Espelhos de energia |
| 33 | 30A * | Módulo DIV |
| 34 | 20 A * | Faróis (esquerda) |
| 35 | 10 A * | Embreagem AC |
| 36 | – | Não usado |
| 37 | 30A * | Limpador de pára-brisa dianteiro |
| 38 | 15 A * | 5R caixa de velocidades |
| 39 | 15 A * | Poder PCM |
| 40 | 15 A * | Embreagem de ventilador, válvula PCV, relé de embreagem AC, ventilador GCC |
| 41 | 15 A * | SDARS / DVD |
| 42 | 15 A * | Contator de freio redundante, EVMV, MAFS, HEGO, EVR, VCT1, VCT2, CMCV, CMS |
| 43 | 15 A * | Carretel na tomada (apenas motor 4.6L), giro do carretel (apenas motor 4.0L) |
| 44 | 15 A * | Injetores |
| 45A | – | Não usado |
| 45B | – | GCC fan relay |
| 46A | – | Não usado |
| 46B | – | Não usado |
| 47 | – | Relé do limpador dianteiro |
| 48 | – | Relé PCM |
| 49 | – | Relé da bomba de combustivel |
| 50A | – | Relé de luz de nevoeiro |
| 50B | – | Relé de embreagem AC |
| 51 | – | Não usado |
| 52 | – | Embreagem A / C (diodo) |
| 53 | – | Não usado |
| 54 | – | Relé do carregador de bateria do trailer |
| 55 | – | Iniciador de revezamento |
| 56 | – | Relé do soprador |
| * Mini-fusíveis ** Fusíveis de cartucho |
2008
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2008)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 20A | Teto de abrir, pedais ajustáveis, bancos com memória, motor lombar com memória |
| 2 | 5A | Fonte de alimentação do microcontrolador (SJB) |
| 3 | 20A | Rádio |
| 4 | 10A | Conector OBD II |
| cinco | 5A | Teto de abrir, iluminação do interruptor de travamento da porta, espelho com microfone |
| 6 | 20A | Motor de desbloqueio de janela, desbloqueio / bloqueio de porta |
| 7 | 15A | Trailer parar / virar |
| oito | 15A | Fonte de alimentação do interruptor de ignição, PATS, Cluster |
| nove | 2A | 6R TCM / PCM (RUN / START ignição), relé da bomba de combustível |
| dez | 5A | Relé RUN / ACC do limpador dianteiro no PDB |
| onze | 5A | Ligando o rádio |
| 12 | 5A | Motor do limpador traseiro RUN / ACC, relé de carga da bateria do trailer no PDB, rádio |
| 13 | 15A | Espelho aquecido, indicador de degelo traseiro manual |
| quatorze | 20A | buzina |
| quinze | 10A | Revertendo as luzes |
| dezesseis | 10A | Luzes de ré do trailer |
| 17 | 10A | RCM (contenções), ocupação de passageiros |
| 18 | 10A | Auxílio de estacionamento reverso, interruptor IVD, IVD, módulo 4×4, interruptor 4×4, interruptores de assento aquecidos, bússola, espelho retrovisor eletrocromático, ar condicionado AUX |
| dezenove | – | Não usado |
| vinte | 10A | Ar condicionado manual, DEATC, controle de freio |
| 21 | – | Não usado |
| 22 | 15A | Interruptor de freio, luzes de freio de duas cores, CHMSL, todos os indicadores de direção |
| 23 | 15A | Luzes internas, luzes de poça, economia de bateria, iluminação de instrumentos, homelink |
| 24 | 10A | Cluster, Vol LED |
| 25 | 15A | Luzes de estacionamento de reboque |
| 26 | 15A | Placa traseira / luzes de estacionamento, luzes de estacionamento dianteiras, ar condicionado manual |
| 27 | 15A | Luzes de trânsito |
| 28 | 10A | Manuel / DEATC |
| CB1 | 25A | as janelas |
| Os seguintes relés estão localizados em cada lado do painel de fusíveis do habitáculo. Consulte seu revendedor autorizado para a manutenção desses relés. | ||
| Relé 1 | ACC atrasado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2008)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 50A ** | BATERIA 2 (SJB) |
| 2 | 50A ** | BATERIA 3 (SJB) |
| 3 | 50A ** | BATERIA 1 (SJB) |
| 4 | 30A ** | Bomba de combustível, injetores |
| cinco | 30A ** | Assento da terceira fila (esquerda) |
| 6 | 40A ** | Bombas ABS |
| 7 | 40A ** | Módulo de controle do trem de força (PCM) |
| oito | 40A ** | Pára-brisa aquecido (esquerda) |
| nove | 40A ** | Pára-brisa aquecido (direita) |
| dez | 30A ** | Assento elétrico (direita) |
| onze | 30A ** | Entrada |
| 12 | 30A ** | Assento da terceira fila (direita) |
| 13 | 30A ** | Reboque carregador de bateria |
| quatorze | 30A ** | Assentos de memória (DSM) |
| quatorze | 40A ** | Assentos sem memória |
| quinze | 40A ** | Descongelamento traseiro, espelhos aquecidos |
| dezesseis | 40A ** | Motor do ventilador frontal |
| 17 | 30A ** | Freios eletrônicos de reboque |
| 18 | 30A ** | Motor auxiliar do soprador |
| dezenove | 30A ** | Estribos |
| vinte | 30A ** | Motor do limpador dianteiro |
| 21 | 20 A * | Tomada elétrica traseira |
| 22 | 20 A * | Subwoofer |
| 23 | 20 A * | 4×4 |
| 24 | 10 A * | Powertrain Control Module (PCM) Keep Alive Power, Cartridge Vent |
| 25 | 20 A * | Tomada frontal / isqueiro |
| 26 | 20 A * | módulo 4×4 |
| 27 | 20 A * | Módulo de transmissão 6R (apenas motor 4.6L) |
| 28 | 20 A * | Assentos aquecidos |
| 29 | 15 A * | Faróis (direita) |
| trinta | 25A * | Limpador de pára-brisa traseiro |
| 31 | 15 A * | Faróis de nevoeiro |
| 32 | 5A * | Espelhos de energia |
| 33 | 30A * | Válvula ABS |
| 34 | 15 A * | Faróis (esquerda) |
| 35 | 10 A * | Embreagem AC |
| 36 | 20 A * | Lixeira do console tomada de energia |
| 37 | 30A * | Motor da janela do motorista |
| 38 | 15 A * | Transmissão 5R (apenas motor 4.0L) |
| 39 | 15 A * | Poder PCM |
| 40 | 15 A * | Embreagem do ventilador, válvula PCV (motor 4.UL apenas), relé da embreagem AC, ventilador GCC |
| 41 | 15 A * | SDARS, DVD, SINCRONIZAÇÃO |
| 42 | 15 A * | Interruptor de freio redundante, EVMV, MAFS, HEGO, EVR, VCT1 (motor 4.6L apenas), VCT2 (motor 4.6L apenas), CMCV (motor 4.6L apenas), CMS |
| 43 | 15 A * | Carretel na tomada (apenas motor 4.6L), giro do carretel (apenas motor 4.0L) |
| 44 | 15 A * | Injetores |
| 45B | – | GCC fan relay |
| 45A | – | Não usado |
| 46B | – | Não usado |
| 46A | – | Não usado |
| 49 | – | Relé da bomba de combustivel |
| 50B | – | Relé de embreagem de ar condicionado |
| 50A | – | Relé de luz de nevoeiro |
| 51 | – | Não usado |
| 52 | – | Embreagem A / C (diodo) |
| 53 | – | Partida de uma tecla integrada (OTIS) (diodo) |
| 54 | – | Relé do carregador de bateria do trailer |
| 55B | – | Relé do limpador dianteiro |
| 55A | – | Relé PCM |
| 56B | – | Iniciador de revezamento |
| 56A | – | Relé do soprador |
| * Mini-fusíveis ** Fusíveis de cartucho |
2009
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no habitáculo (2009)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 20A | Teto de abrir, pedais ajustáveis, bancos com memória, motor lombar com memória |
| 2 | 5A | Fonte de alimentação do microcontrolador (SJB) |
| 3 | 20A | Rádio, amplificador de navegação |
| 4 | 10A | Conector OBD II |
| cinco | 5A | Teto de abrir, iluminação do interruptor de travamento da porta, espelho com microfone |
| 6 | 20A | Motor de desbloqueio de janela, desbloqueio / bloqueio de porta |
| 7 | 15A | Trailer parar / virar |
| oito | 15A | Fonte de alimentação do interruptor de ignição, PATS, Cluster |
| nove | 2A | 6R TCM / PCM (RUN / START ignição), relé da bomba de combustível |
| dez | 5A | Relé RUN / ACC do limpador dianteiro no PDB |
| onze | 5A | Ligando o rádio |
| 12 | 5A | Motor do limpador traseiro RUN / ACC, relé de carga da bateria do trailer no PDB, rádio |
| 13 | 15A | Espelho aquecido, indicador de degelo traseiro manual |
| quatorze | 20A | buzina |
| quinze | 10A | Revertendo as luzes |
| dezesseis | 10A | Luzes de ré do trailer |
| 17 | 10A | RCM (contenções), ocupação de passageiros |
| 18 | 10A | Auxílio de estacionamento reverso, interruptor IVD, IVD, módulo 4×4, interruptor 4×4, interruptores de assento aquecidos, bússola, espelho retrovisor eletrocromático, ar condicionado AUX |
| dezenove | – | Não usado |
| vinte | 10A | Ar condicionado manual, DEATC, controle de freio |
| 21 | – | Não usado |
| 22 | 15A | Interruptor de freio, luzes de freio de duas cores, CHMSL, todos os indicadores de direção |
| 23 | 15A | Luzes internas, luzes de poça, economia de bateria, iluminação de instrumentos, homelink |
| 24 | 10A | Cluster, Vol LED |
| 25 | 15A | Luzes de estacionamento de reboque |
| 26 | 15A | Placa traseira / luzes de estacionamento, luzes de estacionamento dianteiras, ar condicionado manual |
| 27 | 15A | Luzes de trânsito |
| 28 | 10A | Manuel / DEATC |
| CB1 | 25A | as janelas |
| Os seguintes relés estão localizados em cada lado do painel de fusíveis do habitáculo. Consulte seu revendedor autorizado para a manutenção desses relés. | ||
| Relé 1 | ACC atrasado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição de energia (2009)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 50A ** | BATERIA 2 (SJB) |
| 2 | 50A ** | BATERIA 3 (SJB) |
| 3 | 50A ** | BATERIA 1 (SJB) |
| 4 | 30A ** | Bomba de combustível, injetores |
| cinco | 30A ** | Assento da terceira fila (esquerda) |
| 6 | 40A ** | Bombas ABS |
| 7 | 40A ** | Módulo de controle do trem de força (PCM) |
| oito | – | Não usado |
| nove | – | Não usado |
| dez | 30A ** | Assento elétrico (direita) |
| onze | 30A ** | Entrada |
| 12 | 30A ** | Assento da terceira fila (direita) |
| 13 | 30A ** | Reboque carregador de bateria |
| quatorze | 30A ** | Assentos de memória (DSM) |
| quatorze | 40A ** | Assentos sem memória |
| quinze | 40A ** | Descongelamento traseiro, espelhos aquecidos |
| dezesseis | 40A ** | Motor do ventilador frontal |
| 17 | 30A ** | Freios eletrônicos de reboque |
| 18 | 30A ** | Motor auxiliar do soprador |
| dezenove | 30A ** | Estribos |
| vinte | 30A ** | Motor do limpador dianteiro |
| 21 | 20 A * | Tomada elétrica traseira |
| 22 | 20 A * | Subwoofer |
| 23 | 20 A * | 4×4 |
| 24 | 10 A * | Powertrain Control Module (PCM) Keep Alive Power, Cartridge Vent |
| 25 | 20 A * | Tomada frontal / isqueiro |
| 26 | 20 A * | Módulo 4×4 (motor 4.6L apenas) |
| 27 | 20 A * | Módulo de transmissão 6R (apenas motor 4.6L) |
| 28 | 20 A * | Assentos aquecidos |
| 29 | 15 A * | Faróis (direita) |
| trinta | 25A * | Limpador de pára-brisa traseiro |
| 31 | 15 A * | Faróis de nevoeiro |
| 32 | 5A * | Espelhos de energia |
| 33 | 30A * | Válvula ABS |
| 34 | 15 A * | Faróis (esquerda) |
| 35 | 10 A * | Embreagem AC |
| 36 | 20 A * | Lixeira do console tomada de energia |
| 37 | 30A * | Motor da janela do motorista |
| 38 | 15 A * | Transmissão 5R (apenas motor 4.0L) |
| 39 | 15 A * | Poder PCM |
| 40 | 15 A * | Embreagem de ventilador, válvula PCV, relé de embreagem AC, ventilador GCC |
| 41 | 15 A * | SDARS, DVD, SINCRONIZAÇÃO |
| 42 | 15 A * | Interruptor de freio redundante, EVMV, MAFS, HEGO, EVR, VCT1 (motor 4.6L apenas), VCT2 (motor 4.6L apenas), CMCV (motor 4.6L apenas), CMS |
| 43 | 15 A * | Carretel na tomada (apenas motor 4.6L), giro do carretel (apenas motor 4.0L) |
| 44 | 15 A * | Injetores |
| 45B | – | GCC fan relay |
| 45A | – | Não usado |
| 46B | – | Não usado |
| 46A | – | Não usado |
| 49 | – | Relé da bomba de combustivel |
| 50B | – | Relé de embreagem de ar condicionado |
| 50A | – | Relé de luz de nevoeiro |
| 51 | – | Não usado |
| 52 | – | Não usado |
| 53 | – | Partida de uma tecla integrada (OTIS) (diodo) |
| 54 | – | Relé do carregador de bateria do trailer |
| 55B | – | Relé do limpador dianteiro |
| 55A | – | Relé PCM |
| 56B | – | Iniciador de revezamento |
| 56A | – | Relé do soprador |
| * Mini-fusíveis ** Fusíveis de cartucho |
2010
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2010)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 20A | Teto de abrir, pedais ajustáveis, assentos de memória, motor lombar |
| 2 | 5A | Potência do microcontrolador |
| 3 | 20A | Rádio, amplificador de navegação, módulo GPS |
| 4 | 10A | Conector de diagnóstico integrado (OBD II) |
| cinco | 5A | Teto de abrir, luzes do interruptor da porta, espelho com escurecimento automático |
| 6 | 20A | Motor de desbloqueio de janela, desbloqueio / bloqueio de porta |
| 7 | 15A | Trailer parar / virar |
| oito | 15A | Fonte de alimentação do interruptor de ignição, sistema anti-roubo passivo (PATS), cluster |
| nove | 2A | Módulo de controle da transmissão 6R / módulo de controle do trem de força (RUN / START ignição), relé da bomba de combustível |
| dez | 5A | Relé RUN / ACC do limpador dianteiro na caixa de distribuição elétrica (PDB) |
| onze | 5A | Ligando o rádio |
| 12 | 5A | Motor do limpador traseiro RUN / ACC, relé de carga da bateria do trailer no PDB, rádio |
| 13 | 15A | Espelho aquecido, indicador de degelo traseiro manual |
| quatorze | 20A | buzina |
| quinze | 10A | Revertendo as luzes |
| dezesseis | 10A | Luzes de ré do trailer |
| 17 | 10A | Módulo de controle de restrição, ocupação de passageiros |
| 18 | 10A | Auxiliar de estacionamento reverso, interruptor Roll Stability Control ™ (RSC®), RSC®, módulo 4×4, interruptor 4×4, interruptores aquecidos do assento, ar condicionado auxiliar |
| dezenove | – | Não usado |
| vinte | 10A | Sistema de ar condicionado, controle de freio |
| 21 | – | Não usado |
| 22 | 15A | Interruptor de freio, luzes de freio de duas cores, luz de freio montada no alto, todos os indicadores de direção |
| 23 | 15A | Luzes internas, luzes de poça, economia de bateria, iluminação de instrumentos, homelink |
| 24 | 10A | Cluster, indicador anti-roubo |
| 25 | 15A | Luzes de estacionamento de reboque |
| 26 | 15A | Placa traseira / luzes de estacionamento, luzes de estacionamento dianteiras, ar condicionado manual |
| 27 | 15A | Luzes de trânsito |
| 28 | 10A | Controles de clima |
| CB1 | 25A | as janelas |
| Os seguintes relés estão localizados em cada lado do painel de fusíveis do habitáculo. Consulte o seu revendedor autorizado para a manutenção desses relés | ||
| Relé 1 | Relé acessório atrasado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2010)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 50A ** | Fonte de bateria 2 (painel de fusíveis do habitáculo) |
| 2 | 50A ** | Fonte de bateria 3 (painel de fusíveis do habitáculo) |
| 3 | 50A ** | Fonte de bateria 1 (painel de fusíveis do habitáculo) |
| 4 | 30A ** | Bomba de combustível, injetores |
| cinco | 30A ** | Assento da terceira fila (esquerda) |
| 6 | 40 A ** | Bomba do Sistema de Frenagem Antibloqueio (ABS) |
| 7 | 40 A ** | Módulo de controle do trem de força (PCM) |
| oito | – | Não usado |
| nove | – | Não usado |
| dez | 30A ** | Assento elétrico (direita) |
| onze | 30A ** | Entrada |
| 12 | 30A ** | Assento da terceira fila (direita) |
| 13 | 30A ** | Reboque carregador de bateria |
| quatorze | 30A ** | Assentos de memória |
| quatorze | 40A ** | Assentos sem memória |
| quinze | 40A ** | Descongelamento traseiro, espelhos aquecidos |
| dezesseis | 40A ** | Motor do ventilador frontal |
| 17 | 30A ** | Freios eletrônicos de reboque |
| 18 | 30A ** | Motor auxiliar do soprador |
| dezenove | 30A ** | Estribos |
| vinte | 30A ** | Motor do limpador dianteiro |
| 21 | 20A * | Tomada elétrica traseira |
| 22 | 20A * | Subwoofer |
| 23 | 20A * | 4×4 |
| 24 | 10 A * | PCM – manter a energia ativa, ventilação do cartucho |
| 25 | 20A * | Tomada frontal / isqueiro |
| 26 | 20A * | Módulo 4×4 (motor 4.6L apenas) |
| 27 | 20A * | Módulo de transmissão 6R (apenas motor 4.6L) |
| 28 | 20A * | Assentos aquecidos |
| 29 | 15A * | Faróis (direita) |
| trinta | 25A * | Limpador de pára-brisa traseiro |
| 31 | 15A * | Faróis de nevoeiro |
| 32 | 5A * | Espelhos de energia |
| 33 | 30A * | Válvula ABS |
| 34 | 15A * | Faróis (esquerda) |
| 35 | 10 A * | embreagem de ar condicionado |
| 36 | 20A * | Lixeira do console tomada de energia |
| 37 | 30A * | Motor da janela do motorista |
| 38 | 15A * | Transmissão 5R (apenas motor 4.0L) |
| 39 | 15A * | Poder PCM |
| 40 | 15A * | Embreagem do ventilador, válvula de ventilação de rachadura positiva (PCV), relé da embreagem do ar condicionado |
| 41 | 15A * | Módulo de rádio satélite, DVD, SYNC® |
| 42 | 15A * | Interruptor de freio redundante, válvula de gerenciamento de vapor eletrônico, sensor de fluxo de ar de massa, sensor de oxigênio do gás de escape aquecido (HEGO), EVR, tempo de came variável (VCT) l (motor 4,6 L apenas), VCT2 (motor 4,6 L apenas), CMCV (4,6 Motor LL apenas), sensor do monitor do catalisador |
| 43 | 15A * | Carretel na tomada (apenas motor 4.6L), giro do carretel (apenas motor 4.0L) |
| 44 | 15A * | Injetores |
| 45B | – | Não usado |
| 45A | – | Não usado |
| 46B | – | Não usado |
| 46A | – | Não usado |
| 49 | – | Relé da bomba de combustivel |
| 50B | – | Relé de embreagem de ar condicionado |
| 50A | – | Relé de luz de nevoeiro |
| 51 | – | Não usado |
| 52 | – | Não usado |
| 53 | – | Partida de uma tecla integrada (OTIS) (diodo) |
| 54 | – | Relé do carregador de bateria do trailer |
| 55B | – | Relé do limpador dianteiro |
| 55A | – | Relé PCM |
| 56B | – | Iniciador de revezamento |
| 56A | – | Relé do soprador |
| * Mini-fusíveis ** Fusíveis de cartucho |
