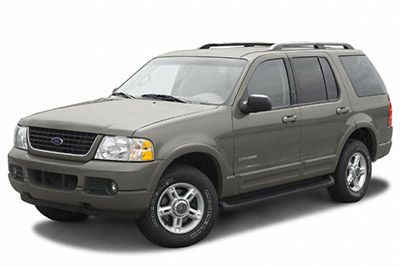

Neste artigo consideramos a terceira geração do Ford Explorer (U152), produzida de 2003 a 2005. Aqui você encontrará diagramas de caixas de fusíveis do Ford Explorer 2003, 2004 e 2005 , obtenha informações sobre a localização dos painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Layout do fusível Ford Explorer 2002-2005
Os fusíveis do isqueiro (tomada) são o fusível №24 (isqueiro) na caixa de fusíveis do painel e os fusíveis №7 (tomada nº 2), №9 ( tomada de corrente nº 1) na caixa de fusíveis do compartimento do motor.
Localização da caixa de fusíveis
Compartimento do passageiro
O painel de fusíveis está localizado sob o painel do lado do motorista.
Tabela de fusíveis do compartimento do passageiro (lado superior)
Esses relés estão localizados na parte traseira do painel de fusíveis do habitáculo.
Puxe a tampa do painel para fora para acessar os fusíveis.
Compartimento do motor
A caixa de distribuição elétrica está localizada no compartimento do motor.
Caixa de relé auxiliar
A caixa de relé está localizada no poço da asa dianteira direita.
Caixa de retransmissão traseira
A caixa de relé está localizada no painel de acabamento do quarto do lado do passageiro traseiro.
Diagramas de caixa de fusíveis
Anúncios publicitários
2003
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2003)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 30A | Módulo de assento de memória, assento de motorista elétrico |
| 2 | 20A | Assentos aquecidos, teto solar |
| 3 | 20A | Rádio, amplificador, DVD |
| 4 | 5A | Módulo limpador frontal |
| cinco | 15A | Relé intermitente (curvas, perigos) |
| 6 | 10A | Chifre reto |
| 7 | 15A | Espelhos aquecidos |
| oito | – | Não usado (sobressalente) |
| nove | – | Não usado (sobressalente) |
| dez | 10A | Bobina de relé de luz de fundo aquecida, módulo de assento aquecido, contato de embreagem A / C |
| onze | – | Não usado (sobressalente) |
| 12 | 5A | módulo 4×4 |
| 13 | 5A | Interruptor de cancelamento de overdrive, remetente de combustível flexível |
| quatorze | 5A | Módulo PATS |
| quinze | 5A | Módulo limpador traseiro, Cluster, TPMS |
| dezesseis | 5A | Espelho elétrico, ar condicionado manual, TPMS |
| 17 | 15A | Acc. bobina retardada, economia de bateria, luz do porta-luvas, luzes de cortesia da 2ª fila |
| 18 | 10A | Chifre esquerdo |
| dezenove | 10A | MRC |
| vinte | 5A | Interruptor do assento do motorista, interruptor de memória, módulo do assento do motorista, BSM, sensor de carga solar |
| 21 | 5A | Conjunto de instrumentos, bússola, bobina intermitente |
| 22 | 10A | ABS, controlador IVD |
| 23 | 15A | Interruptor de posição do pedal de freio, relé de freio do motorista aplicado, interruptor de desativação de velocidade de cruzeiro redundante |
| 24 | 15A | Isqueiro, OBD II |
| 25 | 5A | Atuador de modo de temperatura para ar condicionado auxiliar, bobina de carga de bateria de reboque |
| 26 | 7,5A | Assistência ao estacionamento, travamento da alavanca do freio, bobina do relé da luz de aproximação, interruptor IVD |
| 27 | 7,5A | Espelho eletrocromático, sensor de alcance de transmissão digital – lâmpadas reversas |
| 28 | 5A | Rádio (Iniciar) / DVD (Iniciar) |
| 29 | 10A | Sensor de alcance de transmissão digital, potência PWR para o fusível # 28 (potência inicial) |
| trinta | 5A | Luzes diurnas (DRL), solenóide remoto, controlador de ar condicionado DEATC, ar condicionado manual, atuador de mistura de temperatura de ar condicionado manual |
Interior (lado superior)
| Não. | A descrição |
|---|---|
| Relé 1 | Relé piscando |
| Relé 2 | Descongelamento traseiro |
| Relé 3 | Relé acessório atrasado |
| Relé 4 | Aberto |
| Relé 5 | Economizador de bateria |
| Relé 6 | Aberto |
| Relé 7 | Aberto |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2003)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 60A ** | PJB |
| 2 | 30A ** | BSM |
| 3 | – | Não usado |
| 4 | 30A ** | Descongelamento traseiro |
| cinco | 40A ** | Bomba do Sistema de Frenagem Antibloqueio (ABS) |
| 6 | 60A ** | Acessório atrasado |
| 7 | 20A ** | Soquete # 2 |
| oito | – | Não usado |
| nove | 20A ** | Soquete # 1 |
| dez | 30A ** | Módulo ABS (válvulas) |
| onze | 40A ** | PTEC |
| 12 | 50A ** | Relé de ignição, relé de partida |
| 13 | 40A ** | Bateria de reboque, indicadores de reboque |
| quatorze | 10 A * | Luzes diurnas (DRL) (Canadá) |
| quinze | 15 A * | Memória (PCM / DEATC / Cluster) |
| dezesseis | 15 A * | Interruptor de farol, interruptor de luz de nevoeiro |
| 17 | 20 A * | 4×4 (v-batt 2) |
| 18 | 20 A * | 4×4 (v-batt 1) |
| dezenove | 20A ** | Relé de máximos |
| vinte | 30A ** | Freio elétrico |
| 21 | 30A ** | Motor do limpador dianteiro |
| 22 | 20A ** | Faróis |
| 23 | 30A ** | Chave de ignição |
| 24 | – | Não usado |
| 25 | – | Não usado |
| 26 | 15 A * | Bomba de combustivel |
| 27 | 20 A * | Luzes de reboque |
| 28 | 20 A * | Relé da buzina |
| 29 | 60A ** | PJB |
| trinta | 20A ** | Motor do limpador traseiro |
| 31 | – | Não usado |
| 32 | – | Não usado |
| 33 | 30A ** | Motor auxiliar do soprador |
| 34 | 30A ** | Banco do passageiro ajustável eletricamente, pedais ajustáveis |
| 35 | – | Não usado |
| 36 | 40A ** | Ventoinha do motor |
| 37 | 15 A * | Relé da embreagem A / C, transmissão |
| 38 | 15A * | Bobina no plugue |
| 39 | 15 A * | Injetores, relé da bomba de combustível |
| 40 | 15 A * | Poder PTEC |
| 41 | 15 A * | HEGO, VMV, CMS, PTEC |
| 42 | 10 A * | Farol baixo direito |
| 43 | 10 A * | Farol baixo esquerdo |
| 44 | 15 A * | Faróis de nevoeiro dianteiros |
| 45 | 2A * | Interruptor de pressão do freio (ABS) |
| 46 | 20 A * | Luzes vermelhas |
| 47 | – | Relé da buzina |
| 48 | – | Relé da bomba de combustivel |
| 49 | – | Relé de máximos |
| cinquenta | – | Relé de luz de nevoeiro |
| 51 | – | Relé DRL (Canadá / Relé AdvanceTrac (EUA) |
| 52 | – | Relé de embreagem de ar condicionado |
| 53 | – | Retransmissão para virar à direita |
| 54 | – | Retransmissão de guinada para a esquerda |
| 55 | – | Relé do motor do soprador |
| 56 | – | Iniciador de revezamento |
| 57 | – | Relé PTEC |
| 58 | – | Relé de ignição |
| 59 | – | Relé de freio do motorista aplicado (apenas veículos equipados com AdvanceTrac) |
| 60 | – | Diodo PCM |
| 61 | – | Diodo de embreagem A / C |
| 62 | Disjuntor 30A | Disjuntor elétrico de janela |
| * Mini Fusíveis ** Fusíveis de Cartucho Maxi |
Anúncios publicitários
Caixa de relé auxiliar
| Não. | A descrição |
|---|---|
| Relé 64 | Relés AdvanceTrac |
| Relé 65 | Aberto |
| Relé 66 | Aberto |
Caixa de retransmissão traseira
Atribuição de relé na caixa de relé traseira (2003)
| Não. | A descrição |
|---|---|
| Relé 14 | Não usado |
| Relé 15 | Reboque luzes de ré |
| Relé 16 | Não usado |
| Relé 17 | Não usado |
| Relé 18 | Não usado |
| Relé 19 | Luzes de estacionamento de reboque |
| Relé 20 | Carregando a bateria de reboque |
| Relé 21 | Não usado |
| Relé 22 | Luzes de aproximação |
| Relé 23 | Não usado |
| Diodo 3 | Não usado |
| Diodo 4 | Não usado |
2004
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2004)
| Não. | Amperagem | Descrição do painel de fusíveis do habitáculo |
|---|---|---|
| 1 | 30A | Módulo de assento de memória, assento de motorista elétrico |
| 2 | 20A | teto solar |
| 3 | 20A | Rádio, amplificador, DVD |
| 4 | 5A | Módulo limpador frontal |
| cinco | 15A | Relé intermitente (curvas, perigos) |
| 6 | 10A | Carrilhão |
| 7 | 15A | Espelhos aquecidos |
| oito | 5A | PCV aquecido (apenas motor 4.0L) |
| nove | 15A | Não usado |
| dez | 10A | Bobina do relé da luz de fundo aquecida, contato da embreagem A / C |
| onze | 20A | Assentos aquecidos |
| 12 | 5A | 4×4 (switch) |
| 13 | 5A | Interruptor de cancelamento de overdrive |
| quatorze | 5A | PAWS |
| quinze | 5A | Módulo de limpador traseiro, Cluster |
| dezesseis | 5A | Espelho elétrico, ar condicionado manual, TPMS |
| 17 | 15A | Bobina de relé de acessório retardado / bobina de economia de bateria e contato / luzes de leitura e porta-luvas |
| 18 | 10A | Bomba de combustível flexível |
| dezenove | 10A | Módulo de controle de restrição (RCM) |
| vinte | 5A | Interruptor de memória do assento do motorista, módulo do assento do motorista, módulo de segurança do corpo (BSM), LED PATS |
| 21 | 5A | Conjunto de instrumentos, bússola, bobina intermitente |
| 22 | 10A | ABS, controlador IVD |
| 23 | 15A | Não usado |
| 24 | 15A | Isqueiro, OBD II, reboque neutro |
| 25 | 5A | Atuador do modo de temperatura do ar condicionado auxiliar, bobina do relé de carga da bateria de reboque, TPMS |
| 26 | 7,5A | Assistência de estacionamento reverso, travamento da alavanca de freio, interruptor IVD |
| 27 | 7,5A | Espelho retrovisor com escurecimento automático, sensor de alcance de transmissão digital, luzes reversas |
| 28 | 5A | Rádio (Iniciar) |
| 29 | 10A | Sensor de alcance de transmissão digital, potência PWR para o fusível # 28 (potência inicial) |
| trinta | 5A | Luzes diurnas (DRL), controlador de ar condicionado DEATC, ar condicionado manual, atuador de mistura de temperatura de ar condicionado manual |
Interior (lado superior)
| Não. | A descrição |
|---|---|
| Relé 1 | Relé piscando |
| Relé 2 | Descongelamento traseiro |
| Relé 3 | Relé acessório atrasado |
| Relé 4 | Aberto |
| Relé 5 | Economizador de bateria |
| Relé 6 | Aberto |
| Relé 7 | Aberto |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2004)
| Não. | Amperagem | Descrição da caixa de distribuição elétrica |
|---|---|---|
| 1 | 60A ** | PJB # 1 |
| 2 | 30A ** | BSM |
| 3 | – | Não usado |
| 4 | 30A ** | Descongelamento traseiro |
| cinco | 40A ** | Bomba do Sistema de Frenagem Antibloqueio (ABS) |
| 6 | 60A ** | Acessórios diferidos, janelas elétricas, áudio |
| 7 | 20A ** | Soquete # 2 |
| oito | 30A ** | Motor de mudança de marcha 4×4 |
| nove | 20A ** | Soquete # 1 |
| dez | 30A ** | Módulo ABS (válvulas) |
| onze | 40A ** | Módulo de controle do trem de força (PCM) |
| 12 | 50A ** | Relé de ignição, relé de partida |
| 13 | 40A ** | Carga da bateria do reboque, indicadores do reboque |
| quatorze | 10 A * | Luzes diurnas (DRL) (Canadá) |
| quinze | 15 A * | Memória (PCM / DEATC / Cluster), luzes de cortesia |
| dezesseis | 15 A * | Luzes de estacionamento, luzes de estacionamento Autolamp, bobina de relé de luz de nevoeiro dianteira |
| 17 | 5A * | 4×4 de duas velocidades (bobinas de relé) |
| 18 | 20 A * | Torque sob demanda (TOD) PCM de velocidade única ou 4×4 de duas velocidades |
| dezenove | 20A ** | Relé de máximos |
| vinte | 30A ** | Módulo de freio elétrico de reboque |
| 21 | 30A ** | Motor do limpador dianteiro |
| 22 | 20A ** | Farol baixo, Autolamp |
| 23 | 30A ** | Chave de ignição |
| 24 | – | Não usado |
| 25 | 15 A * | Freio on-off |
| 26 | 20 A * | Bomba de combustivel |
| 27 | 20 A * | Luzes de estacionamento de reboque, reboque de ré |
| 28 | 20 A * | Relé da buzina |
| 29 | 60A ** | PJB # 2 |
| trinta | 20A ** | Motor do limpador traseiro |
| 31 | – | Não usado |
| 32 | – | Não usado |
| 33 | 30A ** | Motor auxiliar do soprador |
| 34 | 30A ** | Banco do passageiro ajustável eletricamente, pedais ajustáveis (sem memória) |
| 35 | – | Não usado |
| 36 | 40A ** | Ventoinha do motor |
| 37 | 15 A * | Relé da embreagem A / C, transmissão |
| 38 | 15 A * | Bobina para vela de ignição (motor 4,6L apenas), bobina de ignição (motor 4,0L apenas) |
| 39 | 15 A * | Injetores de combustível, bobina de relé da bomba de combustível |
| 40 | 15 A * | Poder PCM |
| 41 | 15 A * | HEGO, VMV, CMS, diodo PCM, ESM, CVS |
| 42 | 10 A * | Farol baixo direito |
| 43 | 10 A * | Farol baixo esquerdo |
| 44 | 15 A * | Faróis de nevoeiro dianteiros |
| 45 | 2A * | Interruptor de pressão do freio (veículos não AdvanceTrac) |
| 46 | 20 A * | Luzes vermelhas |
| 47 | – | Relé da buzina |
| 48 | – | Relé da bomba de combustivel |
| 49 | – | Relé de máximos |
| cinquenta | – | Relé de luz de nevoeiro dianteiro |
| 51 | – | Relais DRL (Canadá) |
| 52 | – | Relé de embreagem de ar condicionado |
| 53 | – | Retransmissão para virar à direita |
| 54 | – | Retransmissão de guinada para a esquerda |
| 55 | – | Relé do motor do soprador |
| 56 | – | Iniciador de revezamento |
| 57 | – | Relé PCM |
| 58 | – | Relé de ignição |
| 59 | – | Relé de luz de freio AdvanceTrac |
| 60 | – | Diodo PCM |
| 61 | – | Diodo de embreagem A / C |
| 62 | Disjuntor 30A | Disjuntor elétrico de janela |
| * Mini-fusíveis ** Fusíveis de cartucho |
Anúncios publicitários
Caixa de relé auxiliar
| Não. | A descrição |
|---|---|
| Relé 64 | Motor 4×4 de velocidade Tvvo no sentido horário |
| Relé 65 | Motor 4×4 de duas velocidades no sentido anti-horário |
| Relé 66 | Aberto |
Caixa de retransmissão traseira
Atribuição de relé na caixa de relé traseira (2004, 2005)
| Não. | A descrição |
|---|---|
| Relé 14 | Não usado |
| Relé 15 | Reboque luzes de ré |
| Relé 16 | Não usado |
| Relé 17 | Não usado |
| Relé 18 | Não usado |
| Relé 19 | Luzes de estacionamento de reboque |
| Relé 20 | Carregando a bateria de reboque |
| Relé 21 | Não usado |
| Relé 22 | Não usado |
| Relé 23 | Não usado |
| Diodo 3 | Não usado |
| Diodo 4 | Não usado |
2005
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2005)
| Não. | Amperagem | Descrição do painel de fusíveis do habitáculo |
|---|---|---|
| 1 | 30A | Módulo de assento de memória, banco do motorista motorizado, suporte lombar do motorista motorizado |
| 2 | 20A | teto solar |
| 3 | 20A | Rádio, amplificador, DVD |
| 4 | 5A | Módulo limpador frontal |
| cinco | 15A | Relé intermitente (curvas, perigos) |
| 6 | 10A | Carrilhão |
| 7 | 15A | Espelhos aquecidos |
| oito | 5A | PCV aquecido (apenas motor 4.0L) |
| nove | 15A | Não usado |
| dez | 10A | Bobina do relé da luz de fundo aquecida, contato da embreagem A / C |
| onze | 20A | Assentos aquecidos |
| 12 | 5A | 4×4 (switch) |
| 13 | 5A | Interruptor de cancelamento de overdrive |
| quatorze | 5A | PAWS |
| quinze | 5A | Módulo de limpador traseiro, Cluster |
| dezesseis | 5A | Espelho elétrico, ar condicionado manual, TPMS |
| 17 | 15A | Bobina de relé de acessório retardado / bobina de economia de bateria e contato / luzes de leitura e porta-luvas |
| 18 | 10A | Bomba de combustível flexível |
| dezenove | 10A | Módulo de controle de restrição (RCM) |
| vinte | 5A | Interruptor de memória do assento do motorista, módulo do assento do motorista, módulo de segurança do corpo (BSM), LED PATS |
| 21 | 5A | Conjunto de instrumentos, bússola, bobina intermitente |
| 22 | 10A | ABS, controlador IVD |
| 23 | 15A | Não usado |
| 24 | 15A | Isqueiro, OBD II, reboque neutro |
| 25 | 5A | Atuador do modo de temperatura do ar condicionado auxiliar, bobina do relé de carga da bateria de reboque, TPMS |
| 26 | 7,5A | Assistência de estacionamento reverso, travamento da alavanca de freio, interruptor IVD |
| 27 | 7,5A | Espelho retrovisor com escurecimento automático, sensor de alcance de transmissão digital, luzes reversas |
| 28 | 5A | Rádio (Iniciar) |
| 29 | 10A | Sensor de alcance de transmissão digital, potência PWR para o fusível # 28 (potência inicial) |
| trinta | 5A | Luzes diurnas (DRL), controlador de ar condicionado DEATC, ar condicionado manual, atuador de mistura de temperatura de ar condicionado manual |
Interior (lado superior)
| Não. | A descrição |
|---|---|
| Relé 1 | Relé piscando |
| Relé 2 | Descongelamento traseiro |
| Relé 3 | Relé acessório atrasado |
| Relé 4 | Aberto |
| Relé 5 | Economizador de bateria |
| Relé 6 | Aberto |
| Relé 7 | Aberto |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2005)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 60A ** | PJB # 1 |
| 2 | 30A ** | BSM |
| 3 | – | Não usado |
| 4 | 30A ** | Descongelamento traseiro |
| cinco | 40A ** | Bomba do Sistema de Frenagem Antibloqueio (ABS) |
| 6 | 60A ** | Acessórios diferidos, janelas elétricas, áudio |
| 7 | 20A ** | Soquete # 2 |
| oito | 30A ** | Motor de mudança de marcha 4×4 |
| nove | 20A ** | Soquete # 1 |
| dez | 30A ** | Módulo ABS (válvulas) |
| onze | 40A ** | Módulo de controle do trem de força (PCM) |
| 12 | 50A ** | Relé de ignição, relé de partida |
| 13 | 40A ** | Carga da bateria do reboque, indicadores do reboque |
| quatorze | 10 A * | Luzes diurnas (DRL) (Canadá) |
| quinze | 15 A * | Memória (PCM / DEATC / Cluster), luzes de cortesia |
| dezesseis | 15 A * | Luzes de estacionamento, luzes de estacionamento Autolamp, bobina de relé de luz de nevoeiro dianteira |
| 17 | 5A * | 4×4 de duas velocidades (bobinas de relé) |
| 18 | 20 A * | PCM com embreagem 4×4 de duas velocidades |
| dezenove | 20A ** | Relé de máximos |
| vinte | 30A ** | Módulo de freio elétrico de reboque |
| 21 | 30A ** | Motor do limpador dianteiro |
| 22 | 20A ** | Farol baixo, Autolamp |
| 23 | 30A ** | Chave de ignição, diodo PCM |
| 24 | – | Não usado |
| 25 | 15 A * | Freio on-off |
| 26 | 20 A * | Bomba de combustivel |
| 27 | 20 A * | Reboque luzes de estacionamento, reboque de ré |
| 28 | 20 A * | Relé da buzina |
| 29 | 60A ** | PJB # 2 |
| trinta | 20A ** | Motor do limpador traseiro |
| 31 | – | Não usado |
| 32 | – | Não usado |
| 33 | 30A ** | Motor auxiliar do soprador |
| 34 | 30A ** | Banco do passageiro ajustável eletricamente, pedais ajustáveis (sem memória) |
| 35 | – | Não usado |
| 36 | 40A ** | Ventoinha do motor |
| 37 | 15 A * | Relé da embreagem A / C, transmissão |
| 38 | 15 A * | HEGO, VMV, CMS, ESM, CVS |
| 39 | 15 A * | Injetores de combustível, bobina de relé da bomba de combustível |
| 40 | 15 A * | Poder PCM |
| 41 | 15 A * | Bobina para vela de ignição (motor 4,6L apenas), bobina de ignição (motor 4,0L apenas) |
| 42 | 10 A * | Farol baixo direito |
| 43 | 10 A * | Farol baixo esquerdo |
| 44 | 15 A * | Faróis de nevoeiro dianteiros |
| 45 | 2A * | Interruptor de pressão do freio (veículos não AdvanceTrac) |
| 46 | 20 A * | Luzes vermelhas |
| 47 | – | Relé da buzina |
| 48 | – | Relé da bomba de combustivel |
| 49 | – | Relé de máximos |
| cinquenta | – | Relé de luz de nevoeiro dianteiro |
| 51 | – | Relais DRL (Canadá) |
| 52 | – | Relé de embreagem de ar condicionado |
| 53 | – | Retransmissão para virar à direita |
| 54 | – | Retransmissão de guinada para a esquerda |
| 55 | – | Relé do motor do soprador |
| 56 | – | Iniciador de revezamento |
| 57 | – | Relé PCM |
| 58 | – | Relé de ignição |
| 59 | – | Não usado |
| 60 | – | Diodo PCM |
| 61 | – | Diodo de embreagem A / C |
| 62 | Disjuntor 30A | Disjuntor elétrico de janela |
| * Mini-fusíveis ** Fusíveis de cartucho |
Anúncios publicitários
Caixa de relé auxiliar
| Não. | A descrição |
|---|---|
| Relé 64 | Motor 4×4 de velocidade Tvvo no sentido horário |
| Relé 65 | Motor 4×4 de duas velocidades no sentido anti-horário |
| Relé 66 | Aberto |
Caixa de retransmissão traseira
Atribuição de relé na caixa de relé traseira (2004, 2005)
| Não. | A descrição |
|---|---|
| Relé 14 | Não usado |
| Relé 15 | Reboque luzes de ré |
| Relé 16 | Não usado |
| Relé 17 | Não usado |
| Relé 18 | Não usado |
| Relé 19 | Luzes de estacionamento de reboque |
| Relé 20 | Carregando a bateria de reboque |
| Relé 21 | Não usado |
| Relé 22 | Não usado |
| Relé 23 | Não usado |
| Diodo 3 | Não usado |
| Diodo 4 | Não usado |
