Diagrama de fusíveis e relés para Ford Edge (2015-2019..)

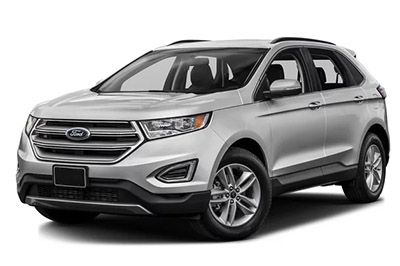

Neste artigo consideramos a segunda geração do Ford Edge, disponível de 2011 até os dias atuais. Aqui você encontrará os diagramas das caixas de fusíveis do  Ford Edge 2015, 2016, 2017, 2018 e 2019  , informações sobre a localização dos painéis de fusíveis dentro do carro e a atribuição de cada fusível (disposição dos fusíveis).) E retransmissão.

Layout do fusível Ford Edge 2015-2019 …

---

---

Compartimento do passageiro

O painel de fusíveis está localizado sob o painel de instrumentos, à esquerda da coluna de direção.
Pode ser mais fácil acessar o painel de fusíveis se você remover a peça de guarnição.

Compartimento do motor

A caixa de distribuição elétrica está localizada no compartimento do motor (lado esquerdo).

Caixa de distribuição de energia – inferior

Existem fusíveis localizados na parte inferior da caixa de fusíveis.



2015

Compartimento do passageiro

Alocação de fusíveis no compartimento de passageiros (2015)

Não.	Amperagem	Componentes protegidos
1	10A	Iluminação sob demanda (porta-luvas, penteadeira, cúpula). Bobina de relé de economia de bateria. Bobina de relé dobrável de segunda linha.
2	7,5A	Assentos de memória. Lombar. Espelhos de energia. Fonte de alimentação lógica para o módulo do assento do motorista.
3	20A	Destrancando a porta do motorista.
4	5A	Não usado (sobressalente).
cinco	20A	Não usado (sobressalente).
6	10A	Não usado (sobressalente).
7	10A	Não usado (sobressalente).
oito	10A	Não usado (sobressalente).
nove	10A	Não usado (sobressalente).
dez	5A	Teclado. Fonte de alimentação lógica para o módulo elétrico da porta traseira. Módulo porta-bagagens mãos-livres.
onze	5A	Não usado (sobressalente).
12	7,5 A	Módulo de ar condicionado.
13	7,5 A	Grupo. Módulo de controle da coluna de direção. Módulo conector de link de dados inteligente (gateway).
quatorze	10A	Não usado (sobressalente).
quinze	10A	Potência do link de dados.
dezesseis	15A	Não usado (sobressalente).
17	5A	Não usado (sobressalente).
18	5A	Chave de ignição. Interruptor de arranque com botão de pressão. Solenóide de inibição de chave.
dezenove	7,5A	Não usado (sobressalente).
vinte	7,5A	Potência lógica da direção direta ativa.
21	5A	Sensor de umidade e temperatura no carro.
22	5A	Sensor de classificação de ocupantes.
23	10A	Acessório retardado (lógica do inversor, lógica do teto solar transparente, fonte de alimentação do interruptor da janela do motorista).
24	20A	Destravamento centralizado da fechadura.
25	30A	Porta do motorista (janela, espelho). Módulo da porta do motorista. Indicador de bloqueio da porta do motorista. Iluminação do interruptor de bloqueio do motorista.
26	30A	Porta do passageiro da frente (janela, espelho). Módulo da porta do passageiro dianteiro. Indicador de bloqueio do passageiro dianteiro. Iluminação do interruptor do passageiro dianteiro (janela, fechadura).
27	30A	Teto solar.
28	20A	Amplificador.
29	30A	Não usado (sobressalente).
trinta	30A	Não usado (sobressalente).
31	15 A	Não usado (sobressalente).
32	10A	Sistema de Posicionamento Global. Visor de bateria central. Comando de voz (SYNC). Módulo transceptor de rádio.
33	20A	Rádio.
34	30A	Bus start-start (fusível 19, 20,21,22,35, 36, 37, disjuntor 38).
35	5A	Módulo de controle de estresse.
36	15A	Espelho retrovisor com escurecimento automático. Assento aquecido. Módulo de espelho automático de saída de máximos / faixa. Fonte de alimentação lógica para o módulo do banco traseiro aquecido.
37	15A	Módulo de volante aquecido (sem direção dianteira ativa).
38	30A	Vidros traseiros elétricos. Iluminação do interruptor do vidro traseiro.

Compartimento do motor



Alocação de fusíveis na caixa de distribuição elétrica (2015)

Não.	Amperagem	Componentes protegidos
1	30A	Não usado (sobressalente).
2	–	Iniciador de revezamento.
3	15 A	Limpador de pára-brisa traseiro. Sensor de chuva
4	–	Relé do motor do soprador.
cinco	20A	Ponto de energia 3 – parte traseira do console.
6	–	Não usado.
7	20A	Módulo de controle do trem de força – Força do veículo 1.
oito	20A	Módulo de controle do trem de força – Força do veículo 2.
nove	–	Relé do módulo de controle do trem de força.
dez	20A	Power point 1 – frente do motorista.
onze	15A	Módulo de controle do trem de força – Força do veículo 4.
12	15A	Módulo de controle do trem de força – Força do veículo 3.
13	–	Não usado.
quatorze	–	Não usado.
quinze	–	Iniciador de revezamento.
dezesseis	20A	Power point 2 – lata de lixo do console.
17	20A	Tomada 4 – bagageira.
18	20A	Lâmpada dianteira RH HID.
dezenove	10 A	Direção assistida eletrônica “Run-start”.
vinte	10 A	Executar / iniciar a iluminação.
21	15A	Fonte de alimentação lógica para bomba de óleo de transmissão (liga / desliga).
22	10 A	Solenóide da embreagem A / C.
23	15A	Executar-iniciar 6. Sistema de Informação de Ponto Cego. Câmera de visão traseira. Controle de cruzeiro adaptável. Visor frontal. Módulo de qualidade de tensão (on / off). Câmera frontal com visão dividida. Módulo de câmera frontal dividido.
24	10 A	Não usado (sobressalente).
25	10 A	Sistema de travagem anti-bloqueio no arranque.
26	10 A	Módulo de controle do trem de força na inicialização.
27	–	Não usado.
28	10 A	Bomba lava-vidros traseiro.
29	–	Não usado.
trinta	–	Não usado.
31	–	Não usado.
32	–	Relé de ventilador eletrônico 1.
33	–	Relé da embreagem do ar condicionado.
34	15 A	Não usado (sobressalente).
35	–	Não usado.
36	–	Não usado.
37	10A	Ventilador da unidade de transferência de energia.
38	–	Ventilador 2 relé eletrônico
39	–	Relé do ventilador elétrico 3.
40	–	Retransmissão da buzina.
41	–	Não usado.
42	–	Relé da bomba de combustivel.
43	10 A	Desbloqueio fácil dos bancos da 2ª fila.
44	20A	Lampe frontale LH HID.
45	–	Não usado.
46	–	Não usado.
47	–	Não usado.
48	–	Não usado.
49	–	Não usado.
cinquenta	20A	Buzina
51	–	Não usado.
52	–	Não usado.
53	–	Não usado.
54	10 A	Interruptor liga / desliga do freio.
55	10 A	Sensor ALT.

Compartimento do motor, parte inferior

Alocação de fusíveis na caixa de distribuição elétrica – Baixo (2015)

Não.	Amperagem	Componentes protegidos
56	–	Não usado.
57	–	Não usado.
58	30A	Abastecimento da bomba de combustível.
59	40A	Ventilador eletrônico 3.
60	40A	Ventilador eletrônico 1.
61	–	Não usado.
62	50A	Módulo de controle do corpo 1.
63	25A	Ventilador eletrônico 2.
64	–	Não usado.
65	20A	Banco dianteiro aquecido.
66	–	Não usado.
67	50A	Módulo de controle do corpo 2.
68	40A	Vidro traseiro aquecido.
69	30A	Válvulas do sistema de freio antibloqueio.
70	30A	Assento do passageiro.
71	–	Não usado.
72	20A	Bomba de óleo da transmissão (liga / desliga).
73	20A	Bancos traseiros aquecidos.
74	30A	Módulo do assento do motorista.
75	25 A	Motor do limpador 1.
76	30A	Módulo da porta traseira elétrica.
77	30A	Módulo de assento de ar condicionado.
78	40A	Módulo de iluminação do trailer.
79	40A	Ventoinha do motor.
80	25 A	Motor do limpador 2.
81	40A	Inversor de 110 volts.
82	–	Não usado.
83	20A	Não usado (sobressalente).
84	30A	Solenóide de partida.
85	–	Não usado.
86	–	Não usado.
87	60A	Bomba do sistema de freio antibloqueio.



2016, 2017

Compartimento do passageiro

Alocação de fusíveis no compartimento de passageiros (2016, 2017)

Não.	Amperagem	Componentes protegidos
1	10A	Iluminação sob demanda (porta-luvas, penteadeira, cúpula). Bobina de relé de economia de bateria. Bobina de relé dobrável de segunda linha.
2	7,5A	Assentos de memória. Lombar. Fonte de alimentação lógica para o módulo do assento do motorista.
3	20A	Destrancando a porta do motorista.
4	5A	Não usado (sobressalente).
cinco	20A	Não usado (sobressalente).
6	10A	Não usado (sobressalente).
7	10A	Não usado (sobressalente).
oito	10A	Não usado (sobressalente).
nove	10A	Não usado (sobressalente).
dez	5A	Teclado. Fonte de alimentação lógica para o módulo elétrico da porta traseira. Módulo porta-bagagens mãos-livres.
onze	5A	Não usado (sobressalente).
12	7,5 A	Módulo de ar condicionado.
13	7,5A	Grupo. Módulo de controle da coluna de direção. Módulo conector de link de dados inteligente (gateway).
quatorze	10A	Módulo de potência estendido.
quinze	10A	Potência do link de dados.
dezesseis	15 A	Não usado (sobressalente).
17	5A	Não usado (sobressalente).
18	5A	Interruptor de arranque com botão de pressão.
dezenove	7,5A	Módulo de potência estendido.
vinte	7,5A	Não usado (sobressalente).
21	5A	Sensor de umidade e temperatura no carro.
22	5A	Sistema de classificação de ocupantes.
23	10A	Acessório retardado (lógica do inversor, lógica do teto solar transparente, fonte de alimentação do interruptor da janela do motorista).
24	20A	Destravamento centralizado da fechadura.
25	30A	Porta do motorista (janela, espelho). Módulo da porta do motorista. Indicador de bloqueio da porta do motorista. Iluminação do interruptor de bloqueio do motorista.
26	30A	Porta do passageiro da frente (janela, espelho). Módulo da porta do passageiro dianteiro. Indicador de bloqueio do passageiro dianteiro. Iluminação do interruptor do passageiro dianteiro (janela, fechadura).
27	30A	Teto solar.
28	20A	Amplificador.
29	30A	Não usado (sobressalente).
trinta	30A	Não usado (sobressalente).
31	15A	Não usado (sobressalente).
32	10A	Sistema de Posicionamento Global. Visor de bateria central. Comando de voz (SYNC). Módulo transceptor de rádio.
33	20A	Rádio.
34	30A	Bus start-start (fusível 19,20,21,22,35,36,37, disjuntor 38).
35	5A	Não usado (sobressalente).
36	15A	Espelho retrovisor com escurecimento automático. Assento aquecido. Módulo de espelho automático de saída de máximos / faixa. Fonte de alimentação lógica para o módulo do banco traseiro aquecido.
37	20A	Módulo de volante aquecido. Volante dianteiro ativo.
38	30A	Vidros traseiros elétricos. Iluminação do interruptor do vidro traseiro.

Compartimento do motor



Alocação de fusíveis na caixa de distribuição elétrica (2016, 2017)

Não.	Amperagem	Componentes protegidos
1	30A	Não usado (sobressalente).
2	–	Iniciador de revezamento.
3	15 A	Limpador de pára-brisa traseiro. Sensor de chuva Bobina do relé da bomba do lavador da tela traseira.
4	–	Relé do motor do soprador.
cinco	20A	Ponto de energia 3 – parte traseira do console.
6	–	Não usado.
7	20A	Módulo de controle do trem de força – Força do veículo 1.
oito	20A	Módulo de controle do trem de força – Força do veículo 2.
nove	–	Relé do módulo de controle do trem de força.
dez	20A	Power point 1 – frente do motorista.
onze	15A	Módulo de controle do trem de força – Força do veículo 4.
12	15A	Módulo de controle do trem de força – Força do veículo 3.
13	–	Não usado.
quatorze	–	Não usado.
quinze	–	Iniciador de revezamento.
dezesseis	20A	Power point 2 – lata de lixo do console.
17	20A	Tomada 4 – bagageira.
18	20A	Lâmpada dianteira RH HID.
dezenove	10A	Direção assistida eletrônica “Run-start”.
vinte	10A	Executar / iniciar a iluminação. Interruptor de nivelamento do farol.
21	15 A	Fonte de alimentação lógica para bomba de óleo de transmissão (liga / desliga).
22	10A	Solenóide da embreagem A / C.
23	15 A	Executar-iniciar 6. Sistema de Informação de Ponto Cego. Câmera de visão traseira. Controle de cruzeiro adaptável. Visor frontal. Módulo de qualidade de tensão (on / off). Câmera frontal com visão dividida. Módulo de câmera frontal dividido.
24	10A	Não usado (sobressalente).
25	10A	Sistema de travagem anti-bloqueio no arranque.
26	10A	Módulo de controle do trem de força na inicialização.
27	–	Não usado.
28	10A	Bomba lava-vidros traseiro.
29	–	Não usado.
trinta	–	Não usado.
31	–	Não usado.
32	–	Relé de ventilador eletrônico 1.
33	–	Relé da embreagem do ar condicionado.
34	15 A	Não usado (sobressalente).
35	–	Não usado.
36	–	Não usado.
37	10A	Ventilador da unidade de transferência de energia.
38	–	Ventilador 2 relé eletrônico
39	–	Relé do ventilador elétrico 3.
40	–	Retransmissão da buzina.
41	–	Não usado.
42	–	Relé da bomba de combustivel.
43	10A	Desbloqueio fácil dos bancos da 2ª fila.
44	20A	Lampe frontale LH HID.
45	–	Não usado.
46	–	Não usado.
47	–	Não usado.
48	15 A	Travamento da coluna de direção.
49	–	Não usado.
cinquenta	20A	Buzina
51	–	Não usado.
52	–	Não usado.
53	–	Não usado.
54	10A	Interruptor liga / desliga do freio.
55	10A	Sensor ALT.

Compartimento do motor, parte inferior

Alocação de fusíveis na caixa de distribuição elétrica – Baixa (2016, 2017)

Não.	Amperagem	Componentes protegidos
56	–	Não usado.
57	–	Não usado.
58	30A	Abastecimento da bomba de combustível. Injetores de combustível da porta (3,5L).
59	40A	Ventilador eletrônico 3.
60	40A	Ventilador eletrônico 1.
61	–	Não usado.
62	50A	Módulo de controle do corpo 1.
63	25 A	Ventilador eletrônico 2.
64	–	Não usado.
65	20A	Banco dianteiro aquecido.
66	15A	Limpadores de pára-brisa aquecidos.
67	50A	Módulo de controle do corpo 2.
68	40A	Vidro traseiro aquecido.
69	30A	Válvulas do sistema de freio antibloqueio.
70	30A	Assento do passageiro.
71	–	Não usado.
72	20A	Bomba de óleo da transmissão (liga / desliga).
73	20A	Bancos traseiros aquecidos.
74	30A	Módulo do assento do motorista. Banco do motorista ajustável eletricamente (menos memória).
75	25 A	Motor do limpador 1.
76	30A	Módulo da porta traseira elétrica.
77	30A	Módulo de assento de ar condicionado.
78	40A	Módulo de iluminação do trailer.
79	40A	Ventoinha do motor.
80	25A	Motor do limpador 2.
81	40a	Inversor de 110 volts.
82	–	Não usado.
83	20A	Não usado (sobressalente).
84	30A	Solenóide de partida.
85	–	Não usado.
86	–	Não usado.
87	60A	Bomba do sistema de freio antibloqueio.



2018, 2019

Compartimento do passageiro

Alocação de fusíveis no compartimento de passageiros (2018, 2019)

Não.	Amperagem	Componentes protegidos
1	–	Não usado.
2	7,5A	Assentos de memória. Lombar. Fonte de alimentação lógica para o módulo do assento do motorista.
3	20A	Destrancando a porta do motorista.
4	5A	Não usado (sobressalente).
cinco	20A	2018: Não usado (sobressalente). 2019: amplificador de áudio
6	10A	Não usado (sobressalente).
7	10A	Não usado (sobressalente).
oito	10A	Não usado (sobressalente).
nove	10A	Não usado (sobressalente).
dez	5A	Teclado. Fonte de alimentação lógica para o módulo elétrico da porta traseira. Módulo porta-bagagens mãos-livres. Modem integrado (2019).
onze	5A	Não usado (sobressalente).
12	7,5A	Módulo de ar condicionado.
13	7,5 A	Grupo. Módulo de controle da coluna de direção. Módulo conector de link de dados inteligente (gateway).
quatorze	10A	Módulo de potência estendido.
quinze	10A	Potência do link de dados.
dezesseis	15A	Não usado (sobressalente).
17	5A	Não usado (sobressalente).
18	5A	Interruptor de arranque com botão de pressão.
dezenove	7,5 A	Módulo de potência estendido.
vinte	7,5 A	Não usado (sobressalente).
21	5A	Sensor de umidade e temperatura no carro.
22	5A	Sistema de classificação de ocupantes.
23	10A	Acessório retardado (lógica do inversor, lógica do teto solar transparente, fonte de alimentação do interruptor da janela do motorista).
24	20A	Bloqueio / desbloqueio centralizado.
25	30A	Porta do motorista (janela, espelho). Módulo da porta do motorista. Indicador de bloqueio da porta do motorista. Iluminação do interruptor de bloqueio do motorista.
26	30A	Porta do passageiro da frente (janela, espelho). Módulo da porta do passageiro dianteiro. Indicador de bloqueio do passageiro dianteiro. Iluminação do interruptor do passageiro dianteiro (janela, fechadura).
27	30A	Teto solar.
28	20A	Amplificador.
29	30A	Não usado (sobressalente).
trinta	30A	Não usado (sobressalente).
31	15 A	Não usado (sobressalente).
32	10A	Sistema de Posicionamento Global (2018). Visor de bateria central. Comando de voz (SYNC). Módulo transceptor de rádio.
33	20A	Rádio.
34	30A	Bus start-start (fusível 19,20,21,22,35,36,37, disjuntor 38).
35	5A	Não usado (sobressalente).
36	15 A	Espelho retrovisor com escurecimento automático. Assento aquecido (2018). Módulo de espelho automático de saída de máximos / faixa. Fonte de alimentação lógica para o módulo do banco traseiro aquecido.
37	20A	Módulo de volante aquecido. Volante dianteiro ativo.
38	30A	Vidros traseiros elétricos. Iluminação do interruptor do vidro traseiro.

Compartimento do motor



Alocação de fusíveis na caixa de distribuição elétrica (2018, 2019)

Não.	Amperagem	Componentes protegidos
1	30A	Não usado (sobressalente).
2	–	Iniciador de revezamento.
3	15 A	Limpador de pára-brisa traseiro. Sensor de chuva Bobina do relé da bomba do lavador da tela traseira.
4	–	Relé do motor do soprador.
cinco	20A	Ponto de energia 3 – parte traseira do console.
6	–	Não usado.
7	20A	Módulo de controle do trem de força – Força do veículo 1.
oito	20A	Módulo de controle do trem de força – Força do veículo 2.
nove	–	Relé do módulo de controle do trem de força.
dez	20A	Power point 1 – frente do motorista.
onze	15 A	Módulo de controle do trem de força – Força do veículo 4.
12	15 A	Módulo de controle do trem de força – Força do veículo 3. Bobina de relé do módulo de tração nas quatro rodas (2019).
13	–	Não usado.
quatorze	–	Não usado.
quinze	–	Iniciador de revezamento.
dezesseis	20A	Power point 2 – lata de lixo do console.
17	20A	Tomada 4 – bagageira.
18	20A	2018: farol RH HID. 2019: Não usado (sobressalente)
dezenove	10A	Direção assistida eletrônica “Run-start”.
vinte	10A	2018: Iniciar / iniciar a iluminação. 2019: Motores de nivelamento dos faróis.
21	15A	2018: Potência lógica da bomba de óleo de transmissão (partida / parada). 2019: Não usado (sobressalente)
22	10A	Solenóide da embreagem A / C.
23	15 A	Executar-iniciar 6. Sistema de Informação de Ponto Cego. Câmera de visão traseira. Controle de cruzeiro adaptável (2018). Visor frontal (2018). Módulo de qualidade de tensão (on / off). Câmera frontal com visão dividida. Módulo de câmera frontal dividido.
24	10A	Não usado (sobressalente).
25	10A	Sistema de travagem anti-bloqueio no arranque.
26	10A	Módulo de controle do trem de força na inicialização.
27	–	Não usado.
28	10A	Bomba lava-vidros traseiro.
29	–	Não usado.
trinta	–	Não usado.
31	–	Não usado.
32	–	Relé de ventilador eletrônico 1.
33	–	Relé da embreagem do ar condicionado.
34	15 A	Não usado (sobressalente).
35	–	Não usado.
36	–	Não usado.
37	10A	Ventilador da unidade de transferência de energia.
38	–	Ventilador 2 relé eletrônico
39	–	Relé do ventilador elétrico 3.
40	–	Retransmissão da buzina.
41	–	2018: não usado. 2019: Relé de hipótese de feixe baixo.
42	–	Relé da bomba de combustivel.
43	10A	Desbloqueio fácil dos bancos da 2ª fila.
44	20A	Lampe frontale LH HID.
45	–	Não usado.
46	–	Não usado.
47	–	Não usado.
48	15 A	2018: Não usado (sobressalente). 2019: Fonte de alimentação para o relé de bloqueio da coluna de direção
49	–	Não usado.
cinquenta	20A	Buzina
51	–	Não usado.
52	–	Não usado.
53	–	Não usado.
54	10A	Interruptor liga / desliga do freio.
55	10A	Sensor alternador
86	–	Não usado.

Compartimento do motor, parte inferior

Alocação de fusíveis na caixa de distribuição elétrica – Baixa (2018, 2019)

Não.	Amperagem	Componentes protegidos
56	–	Não usado.
57	–	Não usado.
58	30A	Abastecimento da bomba de combustível. Injetores de combustível da porta (3,5L).
59	40A	Ventilador eletrônico 3.
60	40A	Ventilador eletrônico 1.
61	–	Não usado.
62	50A	Módulo de controle do corpo 1.
63	25A	Ventilador eletrônico 2.
64	–	Não usado.
65	20A	Banco dianteiro aquecido.
66	15 A	Limpadores de pára-brisa aquecidos.
67	50A	Módulo de controle do corpo 2.
68	40A	Vidro traseiro aquecido.
69	30A	Válvulas do sistema de freio antibloqueio.
70	30A	Assento do passageiro.
71	–	Não usado.
72	20A	2018: Bomba de óleo da transmissão (liga / desliga). 2019: Não usado (sobressalente)
73	20A	Bancos traseiros aquecidos.
74	30A	Módulo do assento do motorista. Banco do motorista ajustável eletricamente (menos memória).
75	25A	Motor do limpador 1.
76	30A	Módulo da porta traseira elétrica.
77	30A	Módulo de assento de ar condicionado.
78	40A	Módulo de iluminação do trailer.
79	40A	Ventoinha do motor.
80	25 A	Motor do limpador 2.
81	40A	Inversor de 110 volts.
82	–	Não usado.
83	20A	Não usado (sobressalente).
84	30A	Solenóide de partida.
85	–	Não usado.
87	60A	Bomba do sistema de freio antibloqueio.
