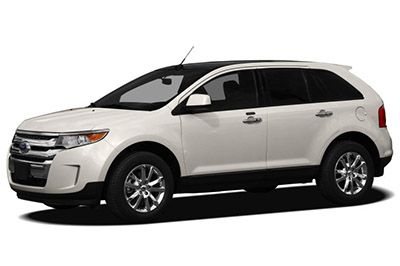

Neste artigo consideramos a primeira geração do Ford Edge (U387) após o facelift, produzido de 2011 a 2014. Aqui você encontrará os esquemas das caixas de fusíveis do Ford Edge 2011, 2012, 2013 e 2014 , obtenha informações sobre o ‘ localização dos painéis de fusíveis dentro do carro e descobrir a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Layout do fusível Ford Edge 2011-2014
Os fusíveis do isqueiro (tomada) são fusíveis №9 (Power point # 2 (console traseiro)), №20 (Power point # 1 (console bin)), №21 (área de energia) e №27 (power point dianteiro / ignitor) na caixa de fusíveis do compartimento do motor.
Localização da caixa de fusíveis
Compartimento do passageiro
O painel de fusíveis está localizado atrás de um painel de acabamento no lado esquerdo do piso do motorista, próximo ao freio de mão.
Para remover o painel de acabamento, deslize a alavanca de liberação para a direita e remova o painel de acabamento.
Para remover a tampa do painel de fusíveis, pressione as guias em ambos os lados da tampa e, em seguida, remova a tampa.
Para reinstalar a tampa do painel de fusíveis, coloque a parte superior da tampa sobre o painel de fusíveis e empurre a parte inferior da tampa até que ela se encaixe no lugar. Puxe a tampa com cuidado para se certificar de que está firme.
Para reinstalar o painel de acabamento, alinhe as guias na parte inferior do painel com as ranhuras, feche o painel e deslize a alavanca de liberação para a esquerda para prendê-lo. Para remover um fusível, use o extrator de fusível fornecido na tampa do painel de fusíveis.
Compartimento do motor
A caixa de distribuição elétrica está localizada no compartimento do motor.
Diagramas de caixa de fusíveis
Anúncios publicitários
2011
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2011)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 30A | Janela inteligente frontal do motorista |
| 2 | 15A | Não usado (sobressalente) |
| 3 | 30A | Não usado (sobressalente) |
| 4 | 10A | Lâmpadas sob demanda |
| cinco | 20A | Não usado (sobressalente) |
| 6 | 5A | módulo RF |
| 7 | 7,5A | Interruptor do espelho elétrico, interruptor do assento da memória, módulo do assento do motorista |
| oito | 10A | Não usado (sobressalente) |
| nove | 10A | Porta traseira elétrica |
| dez | 10A | Relé ligado / acessório |
| onze | 10A | Painel de instrumentos, display head-up |
| 12 | 15A | Iluminação interna, lâmpadas Puddle, retroiluminação |
| 13 | 15A | Sinais de direção / sinais de mudança de direção à direita e sinais de direção |
| quatorze | 15A | Sinais de direção à esquerda / sinais de direção e sinais de direção |
| quinze | 15A | Luzes de ré, luzes de parada, luzes de parada alta |
| dezesseis | 10A | Faróis médios (direita) |
| 17 | 10A | Faróis médios (esquerda) |
| 18 | 10A | Iluminação do teclado, travamento da alavanca do freio (BSI), painel de fusíveis interno, LED do botão de partida, sistema de prevenção de roubo passivo (PATS), despertar do módulo de controle do trem de força (PCM), ativação da fonte de alimentação da 2ª fila |
| dezenove | 20A | Amplificador / subwoofer (Sony) |
| vinte | 20A | Bloquear / desbloquear relé – veículos sem acesso inteligente (LA) |
| 21 | 10A | Não usado (sobressalente) |
| 22 | 20A | Relé da buzina |
| 23 | 15A | Controle do volante, LA, interruptor do farol |
| 24 | 15A | Diagnóstico integrado (OBDII) |
| 25 | 15A | Destrancando a porta traseira |
| 26 | 5A | Módulo de Sistema de Posicionamento Global (GPS) |
| 27 | 20A | AO |
| 28 | 15A | Chave de ignição (sem IA), solenóide do inibidor de chave, botão de partida (com IA) |
| 29 | 20A | Rádio, display multifuncional, painel de acabamento eletrônico, módulo SYNC® |
| trinta | 15A | Luzes de estacionamento dianteiras |
| 31 | 5A | Não usado (sobressalente) |
| 32 | 15A | Luz de fundo com botão de bloqueio, teto solar, vidros elétricos, bússola / espelho com escurecimento automático |
| 33 | 10A | Não usado (sobressalente) |
| 34 | 10A | Sistema de detecção de reversão, câmera reversa, monitor de ponto cego |
| 35 | 5A | Visor frontal, nivelamento do farol |
| 36 | 10A | Não usado (sobressalente) |
| 37 | 10A | Controle de clima |
| 38 | 10A | Não usado (sobressalente) |
| 39 | 15A | Luzes vermelhas |
| 40 | 10A | Luzes traseiras de estacionamento |
| 41 | 7,5A | Sensor de classificação de ocupantes (OCS), módulo de controle de restrição |
| 42 | 5A | Chave de controle de assistência em subida |
| 43 | 10A | Não usado (sobressalente) |
| 44 | 10A | Não usado (sobressalente) |
| 45 | 5A | Não usado (sobressalente) |
| 46 | 10A | Controle de clima |
| 47 | 15A | Não usado (sobressalente) |
| 48 | Disjuntor 30A | Janelas elétricas / teto solar |
| 49 | – | Relé acessório atrasado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2011)
| Não. | Amperagem | Descrição da caixa de distribuição elétrica |
|---|---|---|
| 1 | – | Não usado |
| 2 | – | Não usado |
| 3 | – | Não usado |
| 4 | 30A ** | Limpa pára-brisas |
| cinco | 40A ** | Bomba do Sistema de Frenagem Antibloqueio (ABS) |
| 6 | – | Não usado |
| 7 | 30A ** | Porta traseira elétrica |
| oito | 20A ** | Teto lunar |
| nove | 20A ** | Tomada elétrica nº 2 (console traseiro) |
| dez | – | Não usado |
| onze | – | Descongelador de vidro traseiro / relé de espelho aquecido |
| 12 | – | Não usado |
| 13 | – | Iniciador de revezamento |
| quatorze | – | Não usado |
| quinze | – | Relé da bomba de combustivel |
| dezesseis | – | Não usado |
| 17 | – | Não usado |
| 18 | 40A ** | Ventoinha do motor |
| dezenove | 30A ** | Iniciante |
| vinte | 20A ** | Ponto de energia # 1 (compartimento do console) |
| 21 | 20A ** | Tomada de energia na área de carga |
| 22 | – | Não usado |
| 23 | 30A ** | Módulo do assento do motorista |
| 24 | – | Não usado |
| 25 | – | Não usado |
| 26 | 40A ** | Descongelador de vidro traseiro |
| 27 | 20A ** | Tomada de alimentação / isqueiro frontal |
| 28 | 30A ** | Assentos com ar condicionado |
| 29 | – | Não usado |
| trinta | – | Não usado |
| 31 | – | Não usado |
| 32 | – | Não usado |
| 33 | – | Não usado |
| 34 | – | Relé do motor do soprador |
| 35 | – | Não usado |
| 36 | – | Relé do banco traseiro |
| 37 | – | Relé do sinal de parada / mudança de direção direito (TT) |
| 38 | – | Não usado |
| 39 | 40A ** | Ventilador de refrigeração (veículos com TT) |
| 39 | 60A ** | Ventilador de refrigeração (veículos sem TT) |
| 40 | 40A ** | Ventilador de resfriamento (apenas TT) |
| 41 | Não usado | |
| 42 | 30A ** | Assento do passageiro |
| 43 | 30A ** | Válvulas ABS |
| 44 | – | Relé lavador de pára-brisa traseiro |
| 45 | 5A * | Sensor de chuva |
| 46 | – | Não usado |
| 47 | – | Não usado |
| 48 | – | Não usado |
| 49 | – | Não usado |
| cinquenta | 15 A * | Espelho aquecido |
| 51 | – | Não usado |
| 52 | – | Relé de luz de freio |
| 53 | – | Relé da luz de freio TT esquerdo |
| 54 | – | Não usado |
| 55 | – | Relé do limpador |
| 56 | – | Não usado |
| 57 | 20 A * | Faróis esquerdos de descarga de alta intensidade (HID) |
| 58 | 10 A * | Sensor alternador |
| 59 | 10 A * | Interruptor de ligar / desligar o freio |
| 60 | 15 A * | Pare as luzes |
| 61 | 10 A * | Destravando o banco traseiro |
| 62 | 10 A * | embreagem de ar condicionado |
| 63 | 15 A * | Freio TT / relé do pisca-pisca |
| 64 | 20 A * | Motor do limpador traseiro |
| 65 | 15 A * | Bomba de combustivel |
| 66 | – | Relé do Módulo de Controle do Trem de Força (PCM) |
| 67 | 20 A * | Potência do veículo (VPWR) # 2 |
| 68 | 15 A * | VPWR # 4 |
| 69 | 15 A * | VPWR # 1 |
| 70 | 10 A * | Relé de ar condicionado, módulo de tração nas quatro rodas |
| 71 | – | Não usado |
| 72 | – | Não usado |
| 73 | – | Não usado |
| 74 | – | Não usado |
| 75 | – | Diodo de embreagem A / C |
| 76 | – | Não usado |
| 77 | – | Retransmissão de luz de estacionamento TT |
| 78 | 20 A * | Faróis HID direitos |
| 79 | 5A * | Controle de cruzeiro adaptativo |
| 80 | – | Não usado |
| 81 | – | Não usado |
| 82 | 15 A * | Arruela traseira |
| 83 | – | Não usado |
| 84 | 20 A * | Luzes de estacionamento TT |
| 85 | – | Não usado |
| 86 | 7,5A * | PCM keep-alive, relais PCM |
| 87 | 5A * | Iniciar / iniciar relé |
| 88 | – | Iniciar / iniciar relé |
| 89 | – | Não usado |
| 90 | 10 A * | PCM |
| 91 | 10 A * | Controle de cruzeiro adaptativo |
| 92 | 10 A * | módulo ABS |
| 93 | 5A * | Relé do motor do ventilador / descongelador traseiro |
| 94 | 30A ** | Arranque / arranque do painel de fusíveis do habitáculo |
| 95 | – | Não usado |
| 96 | – | Não usado |
| 97 | – | Não usado |
| 98 | – | Relé de embreagem de ar condicionado |
| * Mini-fusíveis ** Fusíveis de cartucho |
2012
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2012)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 30A | Janela inteligente frontal do motorista |
| 2 | 15A | Não usado (sobressalente) |
| 3 | 30A | Não usado (sobressalente) |
| 4 | 10A | Lâmpadas sob demanda |
| cinco | 20A | Não usado (sobressalente) |
| 6 | 5A | módulo RF |
| 7 | 7,5A | Interruptor do espelho elétrico, interruptor do assento da memória, módulo do assento do motorista |
| oito | 10A | Não usado (sobressalente) |
| nove | 10A | Porta traseira elétrica |
| dez | 10A | Relé ligado / acessório |
| onze | 10A | Painel de instrumentos, display head-up |
| 12 | 15A | Iluminação interna, lâmpadas Puddle, retroiluminação |
| 13 | 15A | Sinais de direção / sinais de mudança de direção à direita e sinais de direção |
| quatorze | 15A | Sinais de direção à esquerda / sinais de direção e sinais de direção |
| quinze | 15A | Luzes de ré, luzes de parada, luzes de parada alta |
| dezesseis | 10A | Faróis médios (direita) |
| 17 | 10A | Faróis médios (esquerda) |
| 18 | 10A | Iluminação do teclado, travamento da alavanca de freio (BSI), luz de LED do botão Iniciar, Sistema de prevenção de roubo passivo (PATS), Módulo de controle do trem de força (PCM) Acordar, ativação de energia da 2ª fila |
| dezenove | 20A | Amplificador / subwoofer (Sony) |
| vinte | 20A | Bloquear / desbloquear relé – veículos sem acesso inteligente (LA) |
| 21 | 10A | Não usado (sobressalente) |
| 22 | 20A | Relé da buzina |
| 23 | 15A | Controle do volante, acesso inteligente (AI), interruptor do farol |
| 24 | 15A | Diagnóstico integrado (OBDII) |
| 25 | 15A | Destrancando a porta traseira |
| 26 | 5A | Módulo de Sistema de Posicionamento Global (GPS) |
| 27 | 20A | acesso inteligente (AI) |
| 28 | 15A | Chave de ignição (sem IA), solenóide do inibidor de chave, botão de partida (com IA) |
| 29 | 20A | Rádio, display multifuncional, painel de acabamento eletrônico, módulo SYNC® |
| trinta | 15A | Luzes de estacionamento dianteiras |
| 31 | 5A | Não usado (sobressalente) |
| 32 | 15A | Luz de fundo com botão de bloqueio, teto solar, vidros elétricos, bússola / espelho com escurecimento automático |
| 33 | 10A | Não usado (sobressalente) |
| 34 | 10A | Sistema de detecção de reversão, câmera reversa, monitor de ponto cego |
| 35 | 5A | Visor frontal, nivelamento do farol |
| 36 | 10A | Não usado (sobressalente) |
| 37 | 10A | Ar condicionado (motores 3,5L / 3,7L) |
| 38 | 10A | Não usado (sobressalente) |
| 39 | 15A | Luzes vermelhas |
| 40 | 10A | Luzes traseiras de estacionamento, luzes de matrícula |
| 41 | 7,5A | Sensor de classificação de ocupantes (OCS), módulo de controle de restrição |
| 42 | 5A | Chave de controle de assistência em subida (motor 2.0L) |
| 43 | 10A | Não usado (sobressalente) |
| 44 | 10A | Não usado (sobressalente) |
| 45 | 5A | Não usado (sobressalente) |
| 46 | 10A | Controle de clima |
| 47 | 15A | Espelhos de sinal de LED |
| 48 | Disjuntor 30A | Janelas eletricas |
| 49 | – | Relé acessório atrasado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2012)
| Não. | Amperagem | Descrição da caixa de distribuição elétrica |
|---|---|---|
| 1 | – | Não usado |
| 2 | – | Não usado |
| 3 | – | Não usado |
| 4 | 30A ** | Limpa pára-brisas |
| cinco | 40A ** | Bomba do Sistema de Frenagem Antibloqueio (ABS) |
| 6 | – | Não usado |
| 7 | 30A ** | Porta traseira elétrica |
| oito | 20A ** | Teto lunar |
| nove | 20A ** | Tomada elétrica nº 2 (console traseiro) |
| dez | – | Não usado |
| onze | – | Descongelador de vidro traseiro / relé de espelho aquecido |
| 12 | – | Não usado |
| 13 | – | Iniciador de revezamento |
| quatorze | – | Não usado |
| quinze | – | Relé da bomba de combustivel |
| dezesseis | – | Não usado |
| 17 | – | Não usado |
| 18 | 40A ** | Ventoinha do motor |
| dezenove | 30A ** | Iniciante |
| vinte | 20A ** | Ponto de energia # 1 (compartimento do console) |
| 21 | 20A ** | Tomada de energia na área de carga |
| 22 | – | Não usado |
| 23 | 30A ** | Módulo do assento do motorista |
| 24 | – | Não usado |
| 25 | – | Não usado |
| 26 | 40A ** | Descongelador de vidro traseiro |
| 27 | 20A ** | Tomada de alimentação / isqueiro frontal |
| 28 | 30A ** | Assentos com ar condicionado |
| 29 | – | Não usado |
| trinta | – | Não usado |
| 31 | – | Não usado |
| 32 | – | Não usado |
| 33 | – | Não usado |
| 34 | – | Relé do motor do soprador |
| 35 | – | Não usado |
| 36 | – | Relé do banco traseiro |
| 37 | – | Relé do sinal de parada / mudança de direção direito (TT) |
| 38 | – | Não usado |
| 39 | 40A ** | Ventilador de refrigeração (veículos com TT) |
| 39 | 60A ** | Ventilador de refrigeração (veículos sem TT) |
| 40 | 40A ** | Ventilador de resfriamento (apenas TT) |
| 41 | – | Não usado |
| 42 | 30A ** | Assento do passageiro |
| 43 | 25A ** | Válvulas ABS |
| 44 | – | Relé lavador de pára-brisa traseiro |
| 45 | 5A * | Sensor de chuva |
| 46 | – | Não usado |
| 47 | – | Não usado |
| 48 | – | Não usado |
| 49 | – | Não usado |
| cinquenta | 15 A * | Espelho aquecido |
| 51 | – | Não usado |
| 52 | – | Relé de luz de freio |
| 53 | – | Relé da luz de freio TT esquerdo |
| 54 | – | Não usado |
| 55 | – | Relé do limpador |
| 56 | 15 A * | Módulo de controle de transmissão (TCM) (motor 2.0L) |
| 57 | 20 A * | Faróis esquerdos de descarga de alta intensidade (HID) |
| 58 | 10 A * | Sensor alternador |
| 59 | 10 A * | Interruptor de ligar / desligar o freio |
| 60 | 15 A * | Pare as luzes |
| 61 | 10A * | Destravando o banco traseiro |
| 62 | 10A * | embreagem de ar condicionado |
| 63 | 15A * | Freio TT / relé do pisca-pisca |
| 64 | 20 A * | Motor do limpador traseiro |
| 65 | 15A * | Bomba de combustivel |
| 66 | – | Relé do Módulo de Controle do Trem de Força (PCM) |
| 67 | 20 A * | Potência do veículo (VPWR) # 2 |
| 68 | 15A * | VPWR # 4 |
| 69 | 15A * | VPWR # 1 (motores 3,5 / 3,7 L) |
| 69 | 20 A * | VPWR # 1 (motor 2.0L) |
| 70 | 10A * | Relé A / C, VPWR # 3, Módulo AWD (motores 3,5 / 3,7L), obturador de grade ativa (AGS) (motor 2,0L) |
| 71 | – | Não usado |
| 72 | – | Não usado |
| 73 | – | Não usado |
| 74 | – | Não usado |
| 75 | – | Diodo de embreagem A / C (motores 3,5 / 3,7L) |
| 76 | – | Não usado |
| 77 | – | Retransmissão de luz de estacionamento TT |
| 78 | 20 A * | Faróis HID direitos |
| 79 | 5A * | Controle de cruzeiro adaptativo |
| 80 | – | Não usado |
| 81 | – | Não usado |
| 82 | 15A * | Arruela traseira |
| 83 | – | Não usado |
| 84 | 20 A * | Luzes de estacionamento TT |
| 85 | – | Não usado |
| 86 | 7,5 A * | Relé PCM, PCM keep-alive (motores 3,5 / 3,7 L) |
| 87 | 5A * | Iniciar / iniciar relé |
| 88 | – | Iniciar / iniciar relé |
| 89 | – | Não usado |
| 89 | 5A * | Motores de atualização de faróis (somente China) |
| 90 | 10 A * | PCM |
| 91 | 10 A * | Controle de cruzeiro adaptativo (motores 3,5 / 3,7L) |
| 91 | 5A * | Transmissão automática aquecendo (motor 2.0L) |
| 92 | 10 A * | módulo ABS |
| 93 | 5A * | Relé do motor do ventilador / descongelador traseiro |
| 94 | 30A ** | Arranque / arranque do painel de fusíveis do habitáculo |
| 95 | – | Não usado |
| 96 | – | Diodo do solenóide de purga do cartucho (CPS) (motor 2.0L) |
| 97 | – | Diodo de pré-aquecimento automático (motor 2.0L) |
| 98 | – | Relé de embreagem de ar condicionado |
| * Mini-fusíveis ** Fusíveis de cartucho |
2013
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2013)
| Não. | Amperagem | Componentes protegidos |
|---|---|---|
| 1 | 30A | Janela inteligente frontal do motorista |
| 2 | 15A | Não usado (sobressalente) |
| 3 | 30A | Não usado (sobressalente) |
| 4 | 10A | Relés de lâmpada sob demanda |
| cinco | 20A | Não usado (sobressalente) |
| 6 | 5A | Módulo de radiofrequência |
| 7 | 7,5A | Interruptor do espelho elétrico, interruptor do assento da memória, módulo do assento do motorista |
| oito | 10A | Não usado (sobressalente) |
| nove | 10A | Porta traseira elétrica |
| dez | 10A | Relé ligado / acessório |
| onze | 10A | Painel de instrumentos, display head-up |
| 12 | 15A | Iluminação interna, lâmpadas Puddle, retroiluminação |
| 13 | 15A | Vire os sinais à direita |
| quatorze | 15A | Sinais para virar à esquerda |
| quinze | 15A | Luzes de ré, luzes de parada, luzes de parada alta |
| dezesseis | 10A | Faróis médios (direita) |
| 17 | 10A | Faróis médios (esquerda) |
| 18 | 10A | Iluminação do teclado, travamento da alavanca do freio, LED do botão de partida, sistema passivo de prevenção de roubo, ativação do módulo de controle do trem de força, ativação de energia da segunda linha |
| dezenove | 20A | Amplificador (Sony) |
| vinte | 20A | Bloquear / desbloquear relé – veículos sem acesso inteligente (LA) |
| 21 | 10A | Não usado (sobressalente) |
| 22 | 20A | Relé da buzina |
| 23 | 15A | Controle do volante, acesso inteligente (AI), interruptor do farol |
| 24 | 15A | Diagnóstico a bordo |
| 25 | 15A | Destrancando a porta traseira |
| 26 | 5A | Módulo de Sistema de Posicionamento Global |
| 27 | 20A | Acesso inteligente (AI) |
| 28 | 15A | Chave de ignição (sem LA), solenóide do inibidor de chave, botão de partida (com LA) |
| 29 | 20A | Rádio, display multifuncional, painel de acabamento eletrônico, módulo SYNC® |
| trinta | 15A | Luzes de estacionamento dianteiras, luzes de estacionamento auxiliares |
| 31 | 5A | Não usado (sobressalente) |
| 32 | 15A | Luz de fundo do interruptor de bloqueio, teto solar, vidros elétricos (frente do motorista), bússola / espelho com escurecimento automático |
| 33 | 10A | Não usado (sobressalente) |
| 34 | 10A | Sistema de detecção de reversão, câmera reversa, monitor de ponto cego |
| 35 | 5A | Visor frontal, nivelamento do farol |
| 36 | 10A | Não usado (sobressalente) |
| 37 | 10A | Ar condicionado (motores 3,5L / 3,7L) |
| 38 | 10A | Não usado (sobressalente) |
| 39 | 15A | Luzes vermelhas |
| 40 | 10A | Luzes traseiras de estacionamento, luzes de matrícula |
| 41 | 7,5A | Sensor de classificação de ocupantes, módulo de controle de restrição |
| 42 | 5A | Chave de controle de assistência em subida (motor 2.0L) |
| 43 | 10A | Não usado (sobressalente) |
| 44 | 10A | Não usado (sobressalente) |
| 45 | 5A | Não usado (sobressalente) |
| 46 | 10A | Controle de clima |
| 47 | 15A | Espelhos de sinal de LED |
| 48 | Disjuntor 30A | Janelas eletricas |
| 49 | – | Relé acessório atrasado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2013)
| Não. | Amperagem | Componentes protegidos |
|---|---|---|
| 1 | – | Não usado |
| 2 | – | Não usado |
| 3 | – | Não usado |
| 4 | 30A ** | Limpa pára-brisas |
| cinco | 40 A ** | Bomba do Sistema de Frenagem Antibloqueio (ABS) |
| 6 | – | Não usado |
| 7 | 30A ** | Porta traseira elétrica |
| oito | 20A ** | teto solar |
| nove | 20A ** | PowerPoint # 2 (parte traseira do console) |
| dez | – | Não usado |
| onze | – | Descongelador de vidro traseiro / relé de espelho aquecido |
| 12 | – | Não usado |
| 13 | – | Iniciador de revezamento |
| quatorze | – | Não usado |
| quinze | – | Relé da bomba de combustivel |
| dezesseis | – | Não usado |
| 17 | – | Não usado |
| 18 | 40 A ** | Ventoinha do motor |
| dezenove | 30A ** | Iniciante |
| vinte | 20A ** | PowerPoint # 1 (lixeira do console) |
| 21 | 20A ** | Área de carregamento de PowerPoint |
| 22 | – | Não usado |
| 23 | 30A ** | Módulo do assento do motorista |
| 24 | – | Não usado |
| 25 | – | Não usado |
| 26 | 40 A ** | Descongelador de vidro traseiro |
| 27 | 20A ** | Tomada de alimentação / isqueiro frontal |
| 28 | 30A ** | Assentos com ar condicionado |
| 29 | – | Não usado |
| trinta | – | Não usado |
| 31 | – | Não usado |
| 32 | – | Não usado |
| 33 | – | Não usado |
| 34 | – | Relé do motor do soprador |
| 35 | – | Não usado |
| 36 | – | Relé do banco traseiro |
| 37 | – | Relé do sinal de parada / mudança de direção direito (TT) |
| 38 | – | Não usado |
| 39 | 40 A ** | Ventilador de refrigeração (veículos com TT) |
| 39 | 60A ** | Ventilador de refrigeração (veículos sem TT) |
| 40 | 40 A ** | Ventilador de resfriamento (apenas TT) |
| 41 | – | Não usado |
| 42 | 30A ** | Assento do passageiro |
| 43 | 25A ** | Válvulas ABS |
| 44 | – | Relé lavador de pára-brisa traseiro |
| 45 | 5A * | Sensor de chuva |
| 46 | – | Não usado |
| 47 | – | Não usado |
| 48 | – | Não usado |
| 49 | – | Não usado |
| cinquenta | 15A * | Espelho aquecido |
| 51 | – | Não usado |
| 52 | – | Relé de luz de freio |
| 53 | – | Relé da luz de freio TT esquerdo |
| 54 | – | Não usado |
| 55 | – | Relé do limpador |
| 56 | 15A * | Módulo de controle de transmissão (TCM) (motor 2.0L) |
| 57 | 20A * | Faróis esquerdos de descarga de alta intensidade (HID) |
| 58 | 10 A * | Sensor alternador |
| 59 | 10 A * | Interruptor de ligar / desligar o freio |
| 60 | 15A * | Pare as torres |
| 61 | 10 A * | Destravando o banco traseiro |
| 62 | 10 A * | embreagem de ar condicionado |
| 63 | 15A * | Freio TT / relé do pisca-pisca |
| 64 | 20A * | Motor do limpador traseiro |
| 65 | 15A * | Bomba de combustivel |
| 66 | – | Relé do Módulo de Controle do Trem de Força (PCM) |
| 67 | 20A * | Potência do veículo (VPWR) # 2 |
| 68 | 15A * | VPWR # 4 |
| 69 | 15A * | VPWR # 1 (motores 3,5 / 3,7 L) |
| 69 | 20A * | VPWR # 1 (motor 2.0L ‘) |
| 70 | 10 A * | Relé A / C, VPWR # 3, Módulo AWD (motores 3,5 / 3,7L), obturador de grade ativa (AGS) (motor 2,0L) |
| 71 | – | Não usado |
| 72 | – | Não usado |
| 73 | – | Não usado |
| 74 | – | Não usado |
| 75 | – | Diodo de embreagem A / C (motores 3,5 / 3,7L) |
| 76 | – | Não usado |
| 77 | – | Retransmissão de luz de estacionamento TT |
| 78 | 20A * | Faróis HID direitos |
| 79 | 5A * | Controle de cruzeiro adaptativo |
| 80 | – | Não usado |
| 81 | – | Não usado |
| 82 | 15A * | Arruela traseira |
| 83 | – | Não usado |
| 84 | 20A * | Luzes de estacionamento TT |
| 85 | – | Não usado |
| 86 | 7,5A * | Relé PCM, PCM keep-alive (motores 3,5 / 3,7 L) |
| 87 | 5A * | Iniciar / iniciar relé |
| 88 | – | Iniciar / iniciar relé |
| 89 | – | Não usado |
| 89 | 5A * | Motores de atualização de faróis (somente China) |
| 90 | 10 A * | PCM, Módulo de Controle de Transmissão (TCM) (motor 2.0L) |
| 91 | 10 A * | Controle de cruzeiro adaptativo (motores 3,5 / 3,7L) |
| 91 | 5A * | Transmissão automática aquecendo (motor 2.0L) |
| 92 | 10 A * | módulo ABS |
| 93 | 5A * | Relé do motor do ventilador / descongelador traseiro |
| 94 | 30A ** | Arranque / arranque do painel de fusíveis do habitáculo |
| 95 | – | Não usado |
| 96 | – | Diodo do solenóide de purga do cartucho (CPS) (motor 2.0L) |
| 97 | – | Diodo de pré-aquecimento automático (motor 2.0L) |
| 98 | – | Relé de embreagem de ar condicionado |
| * Mini-fusíveis ** Fusíveis de cartucho |
2014
Compartimento do passageiro
Anúncios publicitários
Alocação de fusíveis no compartimento de passageiros (2014)
| Não. | Amperagem | Componentes protegidos |
|---|---|---|
| 1 | 30A | Janela inteligente frontal do motorista |
| 2 | 15A | Não usado (sobressalente) |
| 3 | 30A | Não usado (sobressalente) |
| 4 | 10A | Relés de lâmpada sob demanda |
| cinco | 20A | Não usado (sobressalente) |
| 6 | 5A | Módulo de radiofrequência |
| 7 | 7,5A | Interruptor do espelho elétrico, interruptor do assento da memória, módulo do assento do motorista |
| oito | 10A | Não usado (sobressalente) |
| nove | 10A | Porta traseira elétrica |
| dez | 10A | Relé ligado / acessório |
| onze | 10A | Painel de instrumentos, display head-up |
| 12 | 15A | Iluminação interna, lâmpadas Puddle, retroiluminação |
| 13 | 15A | Vire os sinais à direita |
| quatorze | 15A | Sinais para virar à esquerda |
| quinze | 15A | Luzes de ré, luzes de parada, luzes de parada alta |
| dezesseis | 10A | Faróis médios (direita) |
| 17 | 10A | Faróis médios (esquerda) |
| 18 | 10A | Iluminação do teclado, travamento da alavanca do freio, LED do botão de partida, sistema passivo de prevenção de roubo, ativação do módulo de controle do trem de força, ativação de energia da segunda linha |
| dezenove | 20A | Amplificador (Sony) |
| vinte | 20A | Travar / destravar relé – veículos sem acesso inteligente |
| 21 | 10A | Não usado (sobressalente) |
| 22 | 20A | Relé da buzina |
| 23 | 15A | Controle do volante, acesso inteligente, interruptor do farol |
| 24 | 15A | Diagnóstico a bordo |
| 25 | 15A | Destrancando a porta traseira |
| 26 | 5A | Módulo de Sistema de Posicionamento Global |
| 27 | 20A | Acesso inteligente |
| 28 | 15A | Chave de ignição (sem acesso inteligente), solenóide do inibidor de chave, botão de partida (com acesso inteligente) |
| 29 | 20A | Rádio, display multifuncional, painel de acabamento eletrônico, módulo SYNC |
| trinta | 15A | Luzes de estacionamento dianteiras, luzes de estacionamento auxiliares |
| 31 | 5A | Não usado (sobressalente) |
| 32 | 15A | Luz de fundo do interruptor de bloqueio, teto solar, vidros elétricos (frente do motorista), bússola / espelho com escurecimento automático |
| 33 | 10A | Não usado (sobressalente) |
| 34 | 10A | Sistema de detecção de reversão, câmera reversa, monitor de ponto cego |
| 35 | 5A | Visor frontal, nivelamento do farol |
| 36 | 10A | Não usado (sobressalente) |
| 37 | 10A | Ar condicionado (motores 3,5L / 3,7L) |
| 38 | 10A | Não usado (sobressalente) |
| 39 | 15A | Luzes vermelhas |
| 40 | 10A | Luzes traseiras de estacionamento, luzes de matrícula |
| 41 | 7,5A | Sensor de classificação de ocupantes, módulo de controle de restrição |
| 42 | 5A | Chave de controle de assistência em subida (motor 2.0L) |
| 43 | 10A | Não usado (sobressalente) |
| 44 | 10A | Não usado (sobressalente) |
| 45 | 5A | Não usado (sobressalente) |
| 46 | 10A | Controle de clima |
| 47 | 15A | Espelhos de sinal de LED |
| 48 | Disjuntor 30A | Janelas eletricas |
| 49 | – | Relé acessório atrasado |
Anúncios publicitários
Compartimento do motor
Alocação de fusíveis na caixa de distribuição elétrica (2014)
| Não. | Amperagem | Componentes protegidos |
|---|---|---|
| 1 | – | Não usado |
| 2 | – | Não usado |
| 3 | – | Não usado |
| 4 | 30A ** | Limpa pára-brisas |
| cinco | 40A ** | Bomba do sistema de freio antitravamento |
| 6 | – | Não usado |
| 7 | 30A ** | Porta traseira elétrica |
| oito | 20A ** | teto solar |
| nove | 20A ** | Tomada elétrica nº 2 (console traseiro) |
| dez | – | Não usado |
| onze | – | Descongelador de vidro traseiro e relé de espelho aquecido |
| 12 | – | Não usado |
| 13 | – | Iniciador de revezamento |
| quatorze | – | Não usado |
| quinze | – | Relé da bomba de combustivel |
| dezesseis | – | Não usado |
| 17 | – | Não usado |
| 18 | 40A ** | Ventoinha do motor |
| dezenove | 30A ** | Iniciante |
| vinte | 20A ** | Ponto de energia # 1 (compartimento do console) |
| 21 | 20A ** | Tomada de energia na área de carga |
| 22 | – | Não usado |
| 23 | 30A ** | Módulo do assento do motorista |
| 24 | – | Não usado |
| 25 | – | Não usado |
| 26 | 40A ** | Descongelador de vidro traseiro |
| 27 | 20A ** | Tomada frontal ou isqueiro |
| 28 | 30A ** | Assentos com ar condicionado |
| 29 | – | Não usado |
| trinta | – | Não usado |
| 31 | – | Não usado |
| 32 | – | Não usado |
| 33 | – | Não usado |
| 34 | – | Relé do motor do soprador |
| 35 | – | Não usado |
| 36 | – | Relé do banco traseiro |
| 37 | – | Freio do reboque direito / relé do pisca-pisca |
| 38 | – | Não usado |
| 39 | 40A ** | Ventilador de refrigeração (veículos com reboque) |
| 39 | 60A ** | Ventilador de refrigeração (veículos sem reboque) |
| 40 | 40A ** | Ventilador de refrigeração (reboque apenas) |
| 41 | – | Não usado |
| 42 | 30A ** | Assento do passageiro |
| 43 | 25A ** | Válvulas do sistema de freio antibloqueio |
| 44 | – | Relé lavador de pára-brisa traseiro |
| 45 | 5A * | Sensor de chuva |
| 46 | – | Não usado |
| 47 | – | Não usado |
| 48 | – | Não usado |
| 49 | – | Não usado |
| cinquenta | 15A * | Espelho aquecido |
| 51 | – | Não usado |
| 52 | – | Relé de luz de freio |
| 53 | – | Relé do sinal de parada / mudança de direção para a esquerda |
| 54 | – | Não usado |
| 55 | – | Relé do limpador |
| 56 | 15 A * | Módulo de controle de transmissão (motor 2.0L) |
| 57 | 20 A * | Faróis esquerdos de descarga de alta intensidade |
| 58 | 10 A * | Sensor alternador |
| 59 | 10A * | Interruptor de ligar / desligar o freio |
| 60 | 15A * | Pare as luzes |
| 61 | 10A * | Destravando o banco traseiro |
| 62 | 10A * | Embreagem de ar condicionado |
| 63 | 15A * | Luz de freio / relé indicador de reboque |
| 64 | 20 A * | Motor do limpador traseiro |
| 65 | 15A * | Bomba de combustivel |
| 66 | – | Relé do módulo de controle do trem de força |
| 67 | 20 A * | Potência do veículo # 2 |
| 68 | 15A * | Potência do veículo # 4 |
| 69 | 15A * | Potência do veículo # 1 (motores 3,5 / 3,7L) |
| 69 | 20 A * | Potência do veículo # 1 (motor 2.0L) |
| 70 | 10A * | Relé do condicionador Sr., potência do veículo # 3, módulo de tração nas quatro rodas (motores 3,5 / 3,7L), obturador da grade ativa (motor 2.0L) |
| 71 | – | Não usado |
| 72 | – | Não usado |
| 73 | – | Não usado |
| 74 | – | Não usado |
| 75 | – | Diodo de embreagem Mr condicionador (motores 3,5 / 3,7L) |
| 76 | – | Não usado |
| 77 | – | Retransmissão da luz de estacionamento do trailer |
| 78 | 20 A * | Refletores de descarga de alta intensidade em linha reta |
| 79 | 5A * | Controle de cruzeiro adaptativo |
| 80 | – | Não usado |
| 81 | – | Não usado |
| 82 | 15A * | Arruela traseira |
| 83 | – | Não usado |
| 84 | 20 A * | Luzes de estacionamento de reboque |
| 85 | – | Não usado |
| 86 | 7,5 A * | Relé do módulo de controle do trem de força, retenção do módulo de controle do trem de força (motores 3,5 / 3,7L) |
| 87 | 5A * | Iniciar / iniciar relé |
| 88 | – | Iniciar / iniciar relé |
| 89 | – | Não usado |
| 89 | 5A * | Motores de atualização de faróis (somente China) |
| 90 | 10 A * | Módulo de controle do trem de força, Módulo de controle de transmissão (motor 2.0L) |
| 91 | 10 A * | Controle de cruzeiro adaptativo (motores 3,5 / 3,7L) |
| 91 | 5A * | Transmissão automática aquecendo (motor 2.0L) |
| 92 | 10 A * | Módulo de sistema de freio antitravamento |
| 93 | 5A * | Relé do motor do ventilador / descongelador traseiro |
| 94 | 30A ** | Arranque / arranque do painel de fusíveis do habitáculo |
| 95 | – | Não usado |
| 96 | – | Diodo solenóide de purga de cartucho (motor 2.0L) |
| 97 | – | Diodo de aquecimento da transmissão automática (motor 2.0L) |
| 98 | – | Relé de embreagem A / C |
| * Mini-fusíveis ** Fusíveis de cartucho |
