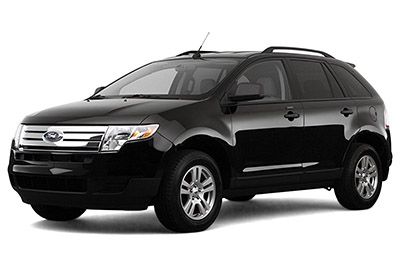

Neste artigo consideramos a primeira geração do Ford Edge (U387) antes de um facelift, produzido de 2007 a 2010. Aqui você encontrará os diagramas das caixas de fusíveis do Ford Edge 2007, 2008, 2009 e 2010 , obtenha informações sobre o ‘localização dos painéis de fusíveis dentro do carro e descobrir a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Layout do fusível Ford Edge 2007-2010
Os fusíveis do isqueiro (tomada) são fusíveis №17, №64, №65 e in66 na caixa de fusíveis do compartimento do motor.
Localização da caixa de fusíveis
Compartimento do passageiro
O painel de fusíveis está localizado atrás de um painel de acabamento no lado esquerdo do piso do motorista, próximo ao freio de mão atrás da tampa.
Para remover o painel de acabamento, deslize a alavanca de liberação para a direita e remova o painel de acabamento.
Para remover a tampa do painel de fusíveis, pressione as guias em ambos os lados da tampa e, em seguida, remova a tampa.
Para reinstalar a tampa do painel de fusíveis, coloque a parte superior da tampa sobre o painel de fusíveis e empurre a parte inferior da tampa até que ela se encaixe no lugar. Puxe a tampa com cuidado para se certificar de que está firme.
Para reinstalar o painel de acabamento, alinhe as guias na parte inferior do painel com as ranhuras, feche o painel e deslize a alavanca de liberação para a esquerda para prendê-lo.
Compartimento do motor
A caixa de distribuição elétrica está localizada no compartimento do motor.
Diagramas de caixa de fusíveis
Anúncios publicitários
2007
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2007)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 30A | Não usado (sobressalente) |
| 2 | 15A | Não usado (sobressalente) |
| 3 | 15A | Sistema de entretenimento familiar (FES) / controle do banco traseiro |
| 4 | 30A | Não usado (sobressalente) |
| cinco | 10A | Iluminação do teclado, assento da 2ª fila, sistema de monitoramento da pressão dos pneus (TPMS), travamento da alavanca do freio (BSI) |
| 6 | 20A | Bloqueios |
| 7 | 10A | Faróis médios (esquerda) |
| oito | 10A | Faróis médios (direita) |
| nove | 15A | Iluminação interior, luzes de carregamento |
| dez | 15A | Retroiluminação, lâmpadas Puddle |
| onze | 10A | Tração nas quatro rodas |
| 12 | 7,5A | Interruptor do espelho elétrico, memória do assento elétrico do motorista, módulo do assento do motorista – fonte de alimentação (KA) |
| 13 | 7,5A | Não usado (sobressalente) |
| quatorze | 10A | Não usado (sobressalente) |
| quinze | 10A | Controle de clima |
| dezesseis | 15A | Não usado (sobressalente) |
| 17 | 20A | Toda a energia para o motor elétrico da fechadura, destravamento da porta traseira, teto solar |
| 18 | 20A | Não usado (sobressalente) |
| dezenove | 25A | Limpador de pára-brisa traseiro |
| vinte | 15A | Ligação de dados |
| 21 | 15A | Faróis de nevoeiro |
| 22 | 15A | Luzes do parque |
| 23 | 15A | Luzes vermelhas |
| 24 | 20A | Relé da buzina |
| 25 | 10A | Lâmpadas sob demanda / lâmpadas internas |
| 26 | 10A | Grupo de painel |
| 27 | 20A | Chave de ignição |
| 28 | 5A | Rádio |
| 29 | 5A | Grupo de painel |
| trinta | 5A | Interruptor de cancelamento de overdrive |
| 31 | 10A | Bússola, espelho retrovisor com escurecimento automático |
| 32 | 10A | Não usado (sobressalente) |
| 33 | 10A | Não usado (sobressalente) |
| 34 | 5A | Sensor de ângulo de direção |
| 35 | 10A | Auxiliar de estacionamento traseiro, AWD, módulo de assento aquecido |
| 36 | 5A | Transceptor PATS |
| 37 | 10A | Controle de clima |
| 38 | 20A | Subwoofer / Ampli (rádio audiófilo) |
| 39 | 20A | Rádio |
| 40 | 20A | Não usado (sobressalente) |
| 41 | 15A | Função de acesso retardado para iluminação do rádio e do interruptor de bloqueio |
| 42 | 10A | Não usado (sobressalente) |
| 43 | 10A | Lógica do limpador traseiro |
| 44 | 10A | Fluxo de acessórios do cliente |
| 45 | 5A | Lógica do limpador dianteiro, fonte de alimentação do relé de ar condicionado |
| 46 | 7,5A | Sensor de classificação de ocupante (OCS), indicador de desativação do airbag do passageiro (PADI) |
| 47 | Disjuntor 30A | Janelas eletricas |
| 48 | – | Relé acessório atrasado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2007)
| Não. | Amperagem | Descrição da caixa de distribuição elétrica |
|---|---|---|
| 1 | – | Não usado |
| 2 | – | Relé do motor do soprador |
| 3 | – | Não usado |
| 4 | – | Não usado |
| cinco | 40A ** | Ventilador de refrigeração (veículos com reboque) |
| cinco | 60A ** | Ventilador de refrigeração (veículos sem reboque) |
| 6 | 40A ** | Ventilador de refrigeração (reboque apenas) |
| 7 | – | Não usado |
| oito | 10 A * | Alternador |
| nove | 20 A * | Luzes de estacionamento de reboque |
| dez | – | Não usado |
| onze | – | Retransmissão da luz de estacionamento do reboque |
| 12 | – | Não usado |
| 13 | – | Não usado |
| quatorze | – | Não usado |
| quinze | 40A ** | Motor da bomba ABS |
| dezesseis | 30A ** | Bancos dianteiros aquecidos |
| 17 | 20A ** | Acendedor de cigarros / tomada |
| 18 | 30A ** | Teto solar panorâmico |
| dezenove | – | Díodo da bomba de combustível |
| vinte | – | Relé PCM |
| 21 | 7,5 A * | PCM – Keep the Power Alive (KA) |
| 22 | – | Reboque do relé da luz do sinal de parada / mudança de direção à esquerda |
| 23 | – | Não usado |
| 24 | 15 A * | Parada de reboque à esquerda / luz indicadora |
| 25 | – | Relé de desbloqueio do banco traseiro |
| 26 | – | Relé da bomba de combustivel |
| 27 | 10 A * | Destravando o banco traseiro |
| 28 | 15 A * | Espelho aquecido |
| 29 | – | Retransmissão de espelho aquecido |
| trinta | 15 A * | VPWR 1 – PCM |
| 31 | 10 A * | VPWR 3 – PCM |
| 32 | 10 A * | VPWR 2 – PCM |
| 33 | 15 A * | VPWR 4 – PCM |
| 34 | – | Não usado |
| 35 | 10 A * | embreagem de ar condicionado |
| 36 | – | Não usado |
| 37 | – | Relé de embreagem de ar condicionado |
| 38 | – | Relé do descongelador do vidro traseiro |
| 39 | 40A ** | Descongelador de vidro traseiro |
| 40 | – | Não usado |
| 41 | 30A ** | Entrada |
| 42 | – | Iniciador de revezamento |
| 43 | – | Relé de luz reversa |
| 44 | 10 A * | Luzes de emergência |
| 45 | – | Não usado |
| 46 | 15 A * | Parada de reboque direita / luz indicadora |
| 47 | – | Reboque do freio direito / relé do sinal de mudança |
| 48 | – | Iniciar / iniciar relé |
| 49 | 10 A * | PCM ISPR |
| cinquenta | 10 A * | ABS Run / Start |
| 51 | – | Não usado |
| 52 | 5A * | Bobina de relé da bomba de combustível |
| 53 | 30A ** | Executar / iniciar SPDJB |
| 54 | – | Não usado |
| 55 | – | Não usado |
| 56 | – | Diodo de embreagem A / C |
| 57 | 40A ** | Válvulas ABS |
| 58 | 30A ** | Limpa pára-brisas |
| 59 | – | Não usado |
| 60 | 30A ** | Banco do motorista com ajuste elétrico |
| 61 | 30A ** | Banco do passageiro ajustável eletricamente |
| 62 | – | Não usado |
| 63 | 40A ** | Ventoinha do motor |
| 64 | 20A ** | Acendedor de cigarros / tomada |
| 65 | 20A ** | Acendedor de cigarros / tomada |
| 66 | 20A ** | Acendedor de cigarros / tomada |
| 67 | – | Não usado |
| 68 | 15 A * | Bomba de combustivel |
| 69 | – | Não usado |
| 70 | – | Não usado |
| 71 | 10 A * | Pare as luzes |
| 72 | – | Não usado |
| * Mini-fusíveis ** Fusíveis de cartucho |
2008
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2008)
| Não. | Amperagem | Descrição do painel de fusíveis do habitáculo |
|---|---|---|
| 1 | 30A | Não usado (sobressalente) |
| 2 | 15A | Não usado (sobressalente) |
| 3 | 15A | Sistema de entretenimento familiar (FES) / controle do banco traseiro, SYNC |
| 4 | 30A | Janela inteligente frontal do motorista |
| cinco | 10A | Iluminação do teclado, assento da 2ª fila, sistema de monitoramento da pressão dos pneus (TPMS), travamento da alavanca do freio (BSI) |
| 6 | 20A | Bloqueios |
| 7 | 10A | Faróis médios (esquerda) |
| oito | 10A | Faróis médios (direita) |
| nove | 15A | Iluminação interior, luzes de carregamento |
| dez | 15A | Retroiluminação, lâmpadas Puddle |
| onze | 10A | Tração nas quatro rodas |
| 12 | 7,5A | Interruptor do espelho elétrico, memória do assento elétrico do motorista, módulo do assento do motorista – fonte de alimentação (KA) |
| 13 | 5A | Não usado (sobressalente) |
| quatorze | 10A | Módulo da porta traseira elétrica |
| quinze | 10A | Controle de clima |
| dezesseis | 15A | Não usado (sobressalente) |
| 17 | 20A | Toda a energia para o motor elétrico da fechadura, destravamento da porta traseira, teto solar |
| 18 | 20A | Não usado (sobressalente) |
| dezenove | 25A | Limpador de pára-brisa traseiro |
| vinte | 15A | Ligação de dados |
| 21 | 15A | Faróis de nevoeiro |
| 22 | 15A | Luzes do parque |
| 23 | 15A | Luzes vermelhas |
| 24 | 20A | Relé da buzina |
| 25 | 10A | Lâmpadas sob demanda / lâmpadas internas |
| 26 | 10A | Grupo de painel |
| 27 | 20A | Chave de ignição |
| 28 | 5A | Rádio |
| 29 | 5A | Grupo de painel |
| trinta | 5A | Interruptor de cancelamento de overdrive |
| 31 | 10A | Espelho retrovisor com escurecimento automático |
| 32 | 10A | Não usado (sobressalente) |
| 33 | 10A | Não usado (sobressalente) |
| 34 | 5A | Sensor de ângulo de direção |
| 35 | 10A | Auxiliar de estacionamento traseiro, AWD, módulo de assento aquecido |
| 36 | 5A | Transceptor PATS |
| 37 | 10A | Controle de clima |
| 38 | 20A | Subwoofer / Ampli (rádio audiófilo) |
| 39 | 20A | Rádio |
| 40 | 20A | Não usado (sobressalente) |
| 41 | 15A | Função de acesso retardado para iluminação do rádio e do interruptor de bloqueio |
| 42 | 10A | Não usado (sobressalente) |
| 43 | 10A | Lógica do limpador traseiro |
| 44 | 10A | Fluxo de acessórios do cliente |
| 45 | 5A | Lógica do limpador dianteiro, fonte de alimentação do relé de ar condicionado |
| 46 | 7,5A | Sensor de classificação de ocupante (OCS), indicador de desativação do airbag do passageiro (PADI) |
| 47 | Disjuntor 30A | Janelas eletricas |
| 48 | – | Relé acessório atrasado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2008)
| Não. | Amperagem | Descrição da caixa de distribuição elétrica |
|---|---|---|
| 1 | – | Não usado |
| 2 | – | Relé do motor do soprador |
| 3 | – | Não usado |
| 4 | – | Não usado |
| cinco | 40A ** | Ventilador de refrigeração (veículos com reboque) |
| cinco | 60A ** | Ventilador de refrigeração (veículos sem reboque) |
| 6 | 40A ** | Ventilador de refrigeração (reboque apenas) |
| 7 | – | Não usado |
| oito | 10 A * | Alternador |
| nove | 20 A * | Luzes de estacionamento de reboque |
| dez | – | Não usado |
| onze | – | Retransmissão da luz de estacionamento do reboque |
| 12 | – | Não usado |
| 13 | – | Não usado |
| quatorze | – | Não usado |
| quinze | 40A ** | Motor da bomba ABS |
| dezesseis | 30A ** | Bancos dianteiros aquecidos |
| 17 | 20A ** | Acendedor de cigarros / tomada |
| 18 | 20A ** | Teto solar panorâmico |
| dezenove | – | Díodo da bomba de combustível |
| vinte | – | Relé PCM |
| 21 | 7,5 A * | PCM – Keep the Power Alive (KA) |
| 22 | – | Reboque do relé da luz do sinal de parada / mudança de direção à esquerda |
| 23 | – | Diodo de partida integrado de uma chave (OTIS) |
| 24 | 10 A * | Parada de reboque à esquerda / luz indicadora |
| 25 | – | Relé de desbloqueio do banco traseiro |
| 26 | – | Relé da bomba de combustivel |
| 27 | 10 A * | Destravando o banco traseiro |
| 28 | 15 A * | Espelho aquecido |
| 29 | – | Retransmissão de espelho aquecido |
| trinta | 15 A * | VPWR 1 – PCM |
| 31 | 10 A * | VPWR 3 – PCM |
| 32 | 10 A * | VPWR 2 – PCM |
| 33 | 15 A * | VPWR 4 – PCM |
| 34 | – | Não usado |
| 35 | 10 A * | embreagem de ar condicionado |
| 36 | – | Não usado |
| 37 | – | Relé de embreagem de ar condicionado |
| 38 | – | Relé do descongelador do vidro traseiro |
| 39 | 40A ** | Descongelador de vidro traseiro |
| 40 | – | Não usado |
| 41 | 30A ** | Entrada |
| 42 | – | Iniciador de revezamento |
| 43 | – | Relé de luz reversa |
| 44 | 10 A * | Luzes de emergência |
| 45 | – | Não usado |
| 46 | 10 A * | Parada de reboque direita / luz indicadora |
| 47 | – | Reboque do freio direito / relé do sinal de mudança |
| 48 | – | Iniciar / iniciar relé |
| 49 | 10 A * | PCM ISPR |
| cinquenta | 10 A * | ABS Run / Start |
| 51 | – | Não usado |
| 52 | 5A * | Bobina de relé da bomba de combustível |
| 53 | 30A ** | Executar / iniciar SPDJB |
| 54 | – | Não usado |
| 55 | – | Não usado |
| 56 | – | Diodo de embreagem A / C |
| 57 | 40A ** | Válvulas ABS |
| 58 | 30A ** | Limpa pára-brisas |
| 59 | 30A ** | Porta traseira elétrica |
| 60 | 30A ** | Banco do motorista com ajuste elétrico |
| 61 | 30A ** | Banco do passageiro ajustável eletricamente |
| 62 | – | Não usado |
| 63 | 40A ** | Ventoinha do motor |
| 64 | 20A ** | Acendedor de cigarros / tomada |
| 65 | 20A ** | Acendedor de cigarros / tomada |
| 66 | 20A ** | Acendedor de cigarros / tomada |
| 67 | – | Não usado |
| 68 | 15 A * | Bomba de combustivel |
| 69 | – | Não usado |
| 70 | – | Não usado |
| 71 | 10 A * | Pare as luzes |
| 72 | – | Não usado |
| * Mini-fusíveis ** Fusíveis de cartucho |
2009
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no habitáculo (2009)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 30A | Não usado (sobressalente) |
| 2 | 15A | Não usado (sobressalente) |
| 3 | 15A | SINCRONIZAÇÃO |
| 4 | 30A | Janela inteligente frontal do motorista |
| cinco | 10A | Iluminação do teclado, assento da 2ª fila, Sistema de Monitoramento da Pressão dos Pneus (TPMS), Trava da Alavanca do Freio (BSI), Caixa de Junção Inteligente (SJB) |
| 6 | 20A | Bloqueios |
| 7 | 10A | Faróis médios (esquerda) |
| oito | 10A | Faróis médios (direita) |
| nove | 15A | Iluminação interior, luzes de carregamento |
| dez | 15A | Retroiluminação, lâmpadas Puddle, iluminação ambiente |
| onze | 10A | Tração nas quatro rodas |
| 12 | 7,5A | Interruptor do espelho elétrico, memória do assento elétrico do motorista, módulo do assento do motorista – fonte de alimentação (KA) |
| 13 | 5A | Rádio satélite |
| quatorze | 10A | Módulo da porta traseira elétrica |
| quinze | 10A | Controle de clima |
| dezesseis | 15A | Não usado (sobressalente) |
| 17 | 20A | Toda a energia para o motor elétrico da fechadura, destravamento da porta traseira |
| 18 | 20A | Bancos aquecidos, amplificador de quatro canais (amplificador audiófilo) |
| dezenove | 25A | Limpador de pára-brisa traseiro |
| vinte | 15A | Ligação de dados |
| 21 | 15A | Faróis de nevoeiro |
| 22 | 15A | Luzes do parque |
| 23 | 15A | Luzes vermelhas |
| 24 | 20A | Relé da buzina |
| 25 | 10A | Lâmpadas sob demanda |
| 26 | 10A | Grupo de painel |
| 27 | 20A | Chave de ignição |
| 28 | 5A | Rádio |
| 29 | 5A | Grupo de painel |
| trinta | 5A | Interruptor de cancelamento de overdrive |
| 31 | 10A | Espelho retrovisor com escurecimento automático |
| 32 | 10A | Não usado (sobressalente) |
| 33 | 10A | Não usado (sobressalente) |
| 34 | 5A | Sensor de ângulo de direção |
| 35 | 10A | Auxiliar de estacionamento traseiro, AWD, módulo de assento aquecido |
| 36 | 5A | Transceptor PATS |
| 37 | 10A | Controle de clima |
| 38 | 20A | Subwoofer / Ampli (rádio audiófilo) |
| 39 | 20A | Rádio |
| 40 | 20A | Não usado (sobressalente) |
| 41 | 15A | Função de acesso retardado para rádio e iluminação do interruptor de bloqueio, iluminação ambiente |
| 42 | 10A | Não usado (sobressalente) |
| 43 | 10A | Lógica do limpador traseiro |
| 44 | 10A | Fluxo de acessórios do cliente |
| 45 | 5A | Lógica do limpador dianteiro, fonte de alimentação do relé de ar condicionado |
| 46 | 7,5A | Sensor de classificação de ocupante (OCS), indicador de desativação do airbag do passageiro (PADI) |
| 47 | Disjuntor 30A | Janelas eletricas |
| 48 | – | Relé acessório atrasado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição de energia (2009)
| Não. | Amperagem | Descrição da caixa de distribuição elétrica |
|---|---|---|
| 1 | – | Não usado |
| 2 | – | Relé do motor do soprador |
| 3 | – | Não usado |
| 4 | – | Não usado |
| cinco | 40A ** | Ventilador de refrigeração (veículos com reboque) |
| cinco | 60A ** | Ventilador de refrigeração (veículos sem reboque) |
| 6 | 40A ** | Ventilador de refrigeração (reboque apenas) |
| 7 | – | Não usado |
| oito | 10 A * | Alternador |
| nove | 20A * | Luzes de estacionamento de reboque |
| dez | – | Não usado |
| onze | – | Retransmissão da luz de estacionamento do reboque |
| 12 | – | Não usado |
| 13 | – | Não usado |
| quatorze | – | Não usado |
| quinze | 40A ** | Motor da bomba ABS |
| dezesseis | 30A ** | Bancos dianteiros aquecidos |
| 17 | 20A ** | Acendedor de cigarros / tomada |
| 18 | 20A ** | Teto solar panorâmico |
| dezenove | – | Díodo da bomba de combustível |
| vinte | – | Relé PCM |
| 21 | 7,5A * | PCM – Keep the Power Alive (KA) |
| 22 | – | Reboque do relé da luz do sinal de parada / mudança de direção à esquerda |
| 23 | – | Diodo de partida integrado de uma chave (OTIS) |
| 24 | 10 A * | Parada de reboque à esquerda / luz indicadora |
| 25 | – | Relé de desbloqueio do banco traseiro |
| 26 | – | Relé da bomba de combustivel |
| 27 | 10 A * | Destravando o banco traseiro |
| 28 | 15 A * | Espelho aquecido |
| 29 | – | Retransmissão de espelho aquecido |
| trinta | 15 A * | VPWR 1 – PCM |
| 31 | 10 A * | VPWR 3 – PCM |
| 32 | 10 A * | VPWR 2 – PCM |
| 33 | 15 A * | VPWR 4 – PCM |
| 34 | – | Não usado |
| 35 | 10 A * | embreagem de ar condicionado |
| 36 | – | Não usado |
| 37 | – | Relé de embreagem de ar condicionado |
| 38 | – | Relé do descongelador do vidro traseiro |
| 39 | 40A ** | Descongelador de vidro traseiro |
| 40 | – | Não usado |
| 41 | 30A ** | Entrada |
| 42 | – | Iniciador de revezamento |
| 43 | – | Relé de luz reversa |
| 44 | 10 A * | Luzes de emergência |
| 45 | – | Não usado |
| 46 | 10 A * | Parada de reboque direita / luz indicadora |
| 47 | – | Reboque do freio direito / relé do sinal de mudança |
| 48 | – | Iniciar / iniciar relé |
| 49 | 10 A * | PCM ISPR |
| cinquenta | 10 A * | ABS Run / Start |
| 51 | – | Não usado |
| 52 | 5A * | Bobina de relé da bomba de combustível |
| 53 | 30A ** | Executar / iniciar SPDJB |
| 54 | – | Não usado |
| 55 | – | Não usado |
| 56 | – | Diodo de embreagem A / C |
| 57 | 40A ** | Válvulas ABS |
| 58 | 30A ** | Limpa pára-brisas |
| 59 | 30A ** | Porta traseira elétrica |
| 60 | 30 A ** | Banco do motorista com ajuste elétrico |
| 61 | 30A ** | Banco do passageiro ajustável eletricamente |
| 62 | – | Não usado |
| 63 | 40A ** | Ventoinha do motor |
| 64 | 20A ** | Acendedor de cigarros / tomada |
| 65 | 20A ** | Acendedor de cigarros / tomada |
| 66 | 20A ** | Acendedor de cigarros / tomada |
| 67 | – | Não usado |
| 68 | 15 A * | Bomba de combustivel |
| 69 | – | Não usado |
| 70 | – | Não usado |
| 71 | 10 A * | Pare as luzes |
| 72 | – | Não usado |
| * Mini-fusíveis ** Fusíveis de cartucho |
2010
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2010)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 30A | Não usado (sobressalente) |
| 2 | 15A | Luz de freio alto (freio ligado / desligado) |
| 3 | 15A | Módulo SYNC® |
| 4 | 30A | Janela inteligente frontal do motorista |
| cinco | 10A | Iluminação do teclado (assento da 2ª fila), travamento da alavanca do freio (BSI) |
| 6 | 20A | Bloqueios |
| 7 | 10A | Faróis médios (esquerda) |
| oito | 10A | Faróis médios (direita) |
| nove | 15A | Iluminação interior, luzes de carregamento |
| dez | 15A | Retroiluminação, lâmpadas Puddle |
| onze | 10A | Tração nas quatro rodas (AWD) |
| 12 | 7,5A | Interruptor do espelho elétrico, lado do motorista da memória do assento elétrico, módulo do assento do motorista – fonte de alimentação permanente |
| 13 | 5A | Rádio satélite |
| quatorze | 10A | Porta traseira elétrica – mantenha a energia viva |
| quinze | 10A | Ar condicionado, módulo GPS |
| dezesseis | 15A | Não usado (sobressalente) |
| 17 | 20A | Toda a energia para o motor elétrico da fechadura, destravamento da porta traseira |
| 18 | 20A | Amplificador |
| dezenove | 25A | Limpador de pára-brisa traseiro |
| vinte | 15A | Ligação de dados |
| 21 | 15A | Faróis de nevoeiro |
| 22 | 15A | Luzes do parque |
| 23 | 15A | Luzes vermelhas |
| 24 | 20A | Relé da buzina |
| 25 | 10A | Lâmpadas sob demanda |
| 26 | 10A | Grupo de painel |
| 27 | 20A | Chave de ignição |
| 28 | 5A | Rádio |
| 29 | 5A | Grupo de painel |
| trinta | 5A | Cancelar cancelamento |
| 31 | 10A | Não usado (sobressalente) |
| 32 | 10A | Módulo de controle de restrição |
| 33 | 10A | Não usado (sobressalente) |
| 34 | 5A | Sensor de ângulo de direção |
| 35 | 10A | Auxiliar de estacionamento traseiro, sensor de taxa de guinada, assentos aquecidos |
| 36 | 5A | Transceptor passivo do sistema anti-roubo |
| 37 | 10A | Controle de clima |
| 38 | 20A | Subwoofer / amplificador |
| 39 | 20A | Rádio |
| 40 | 20A | Não usado (sobressalente) |
| 41 | 15A | Espelho retrovisor com escurecimento automático |
| 42 | 10A | Não usado (sobressalente) |
| 43 | 10A | Lógica do limpador traseiro |
| 44 | 10A | Fluxo de acessórios do cliente |
| 45 | 5A | Lógica do limpador dianteiro |
| 46 | 7,5A | Sensor de classificação de ocupante (OCS), luz indicadora de desativação do airbag do passageiro (PADI) |
| 47 | Disjuntor 30A | Janelas eletricas |
| 48 | – | Relé acessório atrasado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2010)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | – | Não usado |
| 2 | – | Relé do motor do soprador |
| 3 | – | Não usado |
| 4 | – | Não usado |
| cinco | 40A ** | Ventilador de refrigeração (veículos com reboque) |
| cinco | 60A ** | Ventilador de refrigeração (veículos sem reboque) |
| 6 | 40A ** | Ventilador de refrigeração (reboque apenas) |
| 7 | – | Não usado |
| oito | 10 A * | Alternador |
| nove | 20 A * | Luzes de estacionamento de reboque |
| dez | – | Não usado |
| onze | – | Retransmissão da luz de estacionamento do reboque |
| 12 | – | Não usado |
| 13 | – | Não usado |
| quatorze | – | Não usado |
| quinze | 40A ** | Motor da bomba ABS |
| dezesseis | 30A ** | Bancos dianteiros aquecidos |
| 17 | 20A ** | Acendedor de cigarros / tomada |
| 18 | 20A ** | Teto solar panorâmico |
| dezenove | – | Díodo da bomba de combustível |
| vinte | – | Relé do Módulo de Controle do Trem de Força (PCM) |
| 21 | 7,5 A * | PCM – mantenha o poder vivo |
| 22 | – | Reboque do relé da luz do sinal de parada / mudança de direção à esquerda |
| 23 | – | Diodo de partida integrado de uma chave |
| 24 | 10 A * | Parada de reboque à esquerda / luz indicadora |
| 25 | – | Relé de desbloqueio do banco traseiro |
| 26 | – | Relé da bomba de combustivel |
| 27 | 10 A * | Destravando o banco traseiro |
| 28 | 15 A * | Espelho aquecido |
| 29 | – | Retransmissão de espelho aquecido |
| trinta | 15 A * | Potência do veículo 1 |
| 31 | 10 A * | Potência do veículo 3 |
| 32 | 10 A * | Potência do veículo 2 |
| 33 | 15 A * | Potência do veículo 4 |
| 34 | – | Não usado |
| 35 | 10 A * | embreagem de ar condicionado |
| 36 | – | Não usado |
| 37 | – | Relé de embreagem de ar condicionado |
| 38 | – | Relé do descongelador do vidro traseiro |
| 39 | 40A ** | Descongelador de vidro traseiro |
| 40 | – | Não usado |
| 41 | 30A ** | Entrada |
| 42 | – | Iniciador de revezamento |
| 43 | – | Relé de luz reversa |
| 44 | 10 A * | Luzes de emergência |
| 45 | – | Não usado |
| 46 | 10 A * | Parada de reboque direita / luz indicadora |
| 47 | – | Reboque do freio direito / relé do sinal de mudança |
| 48 | – | Iniciar / iniciar relé |
| 49 | 10 A * | PCM ISPR |
| cinquenta | 10 A * | Rodar / iniciar ABS |
| 51 | – | Não usado |
| 52 | 5A * | Fornecimento de diodo da bomba de combustível |
| 53 | 30A ** | Arranque / arranque do painel de fusíveis do habitáculo |
| 54 | – | Não usado |
| 55 | – | Não usado |
| 56 | – | Diodo de embreagem A / C |
| 57 | 40A ** | Válvulas do sistema de freio antibloqueio |
| 58 | 30A ** | Limpa pára-brisas |
| 59 | 30A ** | Porta traseira elétrica |
| 60 | 30A ** | Assento do motorista motorizado / módulo de memória |
| 61 | 30A ** | Banco do passageiro ajustável eletricamente |
| 62 | – | Não usado |
| 63 | 40A ** | Ventoinha do motor |
| 64 | 20A ** | Acendedor de cigarros / tomada |
| 65 | 20A ** | Acendedor de cigarros / tomada |
| 66 | 20A ** | Acendedor de cigarros / tomada |
| 67 | – | Não usado |
| 68 | 15 A * | Bomba de combustivel |
| 69 | – | Não usado |
| 70 | – | Não usado |
| 71 | 10 A * | Interruptor de ligar / desligar o freio (luzes de freio) |
| 72 | – | Não usado |
| * Mini-fusíveis ** Fusíveis de cartucho |
