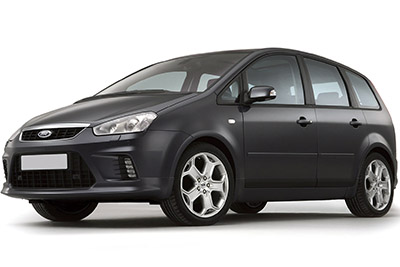

Neste artigo consideramos a primeira geração do Ford C-MAX após facelift, produzida de 2007 a 2010. Aqui você encontrará os esquemas das caixas de fusíveis do Ford C-MAX 2007, 2008, 2009 e 2010 , obter informações sobre a localização dos painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis).
Contents
Layout do fusível Ford C-MAX 2007-2010
Os fusíveis do acendedor de cigarros (tomada) do Ford C-MAX são os fusíveis nº 109 e nº 119 na caixa de fusíveis do painel.
Caixa de fusíveis interna
Localização da caixa de fusíveis
O painel de fusíveis está localizado sob o porta-luvas (remova os parafusos embaixo do porta-luvas e abaixe o painel de acabamento).
Diagrama da caixa de fusíveis
Anúncios publicitários
Atribuição de fusíveis no painel de instrumentos
| Não. | Amplificador | A descrição |
|---|---|---|
| 100 | 10A | Fonte de ignição para módulos eletrônicos |
| 101 | 20A | Módulo de controle do teto solar elétrico, banco do motorista elétrico, |
| 102 | 10A | Controle do aquecedor, coluna de direção, filtro de partículas diesel, receptor de controle remoto |
| 103 | 10A | Fonte de alimentação de bateria de controle de iluminação |
| 104 | 10A | Economia de bateria, luzes internas |
| 105 | 25A | Vidro traseiro aquecido |
| 106 | 20A | Sistema sem chave |
| 107 | 10A | Fornecimento de bateria do conjunto de instrumentos, diagnósticos a bordo |
| 108 | 7,5A | Acessório para o cluster (unidade de áudio e navegação) |
| 109 | 20A | Isqueiro, tomada auxiliar traseira |
| 110 | 10A | Fonte de ignição das luzes de circulação diurna para o interruptor de controle de iluminação |
| 111 | 15A | Bomba de combustível (apenas motor a gasolina) |
| 112 | 15A | Módulos de áudio alimentados por bateria |
| 113 | 10A | Luzes diurnas (luzes de estacionamento) |
| 114 | 10A | Fonte de ignição para painel de instrumentos, imobilizador de motor |
| 115 | 7,5A | Fonte de alimentação de controle de iluminação |
| 116 | 20A | Faróis de nevoeiro |
| 117 | 7,5A | Luzes de matrículas |
| 118 | 20A | Módulo da porta traseira esquerda |
| 119 | 15A | Tomada de alimentação auxiliar no compartimento de bagagem |
| 119 | 25A | Tomada de alimentação auxiliar do compartimento de bagagem (veículos com módulo de reboque) |
| 120 | 20A | Módulo da porta traseira direita |
| 121 | 20A | Bancos dianteiros aquecidos |
| 122 | 10A | Airbag do módulo |
| 123 | 7,5A | Espelhos retrovisores externos aquecidos |
| 124 | 7,5A | Luzes de estacionamento, luzes de posição, luzes traseiras (lado esquerdo) |
| 125 | 7,5A | Luzes de estacionamento, luzes de posição, luzes traseiras (lado direito) |
| 126 | 20A | Sistema sem chave |
| 127 | 25A | Janelas eletricas |
| 128 | – | Não usado |
| 129 | 20A | Limpa pára-brisas |
| 130 | – | Não usado |
| 131 | 15A | Limpador de pára-brisa traseiro |
| 132 | 15A | Luzes de freio |
| 133 | 25 | Relé de travamento central, módulo da porta do passageiro |
| 134 | 20A | Fecho centralizado, módulo da porta do condutor |
| 135 | 20A | Fogos diurnos |
| 136 | 15A | Bomba de lavagem, jatos de lavagem aquecidos |
| 137 | 10A | Sirene de bateria de emergência |
| 138 | 10A | Módulo de controle do trem de força, pedal do acelerador, transmissão automática |
| 139 | 10A | Faróis principais do lado direito |
| 140 | 10A | Faróis principais do lado esquerdo |
| 141 | 10A | Luz reversa, espelhos elétricos |
| 142 | 15A | Faróis de médios, lado direito |
| 143 | 15A | Faróis médios, lado esquerdo |
Caixa de fusíveis do compartimento do motor
Localização da caixa de fusíveis
Anúncios publicitários
Diagrama da caixa de fusíveis
Alocação de fusíveis no compartimento do motor
| Não. | Amplificador | A descrição |
|---|---|---|
| 1 | 40A | Fã |
| 2 | 80A | Direção hidráulica |
| 3 | 60A | Fonte 1 da caixa de fusíveis do compartimento do passageiro |
| 4 | 60A | Fonte 2 da caixa de fusíveis do compartimento do passageiro |
| cinco | 80A | Aquecedor auxiliar |
| 6 | 60A | Vela incandescente (somente diesel) |
| 7 | 30A | ABS, bomba de controle de estabilidade |
| oito | 20A | ABS, válvulas de controle de estabilidade |
| nove | 20A | Módulo de controle do trem de força |
| dez | 30A | Ventilador de ar condicionado |
| onze | 20A | Chave de ignição |
| 12 | 40A | Relé de ignição 15l |
| 13 | 20A | Solenóide de partida |
| quatorze | 40A | Pára-brisa aquecido, lado direito |
| quinze | 30A | Relé do ventilador de resfriamento (Sigma – não A / C apenas) |
| dezesseis | 40A | Pára-brisa aquecido lado esquerdo |
| 17 | – | Não usado |
| 18 | 30A | Inversor |
| dezenove | 10A | módulo ABS |
| vinte | 15A | buzina |
| 21 | 20A | Aquecedor auxiliar |
| 22 | 10A | Módulo de direção hidráulica |
| 23 | 30A | Arruelas de faróis |
| 24 | 15A | Aquecedor auxiliar (apenas diesel) |
| 25 | 10A | Ignição, relé |
| 26 | 15A | Transmissão automática |
| 27 | 10A | Embreagem de ar condicionado |
| 28 | 10A | Monitoramento de vela incandescente (somente diesel) |
| 29 | 10A | Ar condicionado de zona dupla |
| trinta | 3A | Módulo de controle do trem de força, transmissão automática |
| 31 | 10A | Carregamento inteligente do sensor de bateria |
| 32 | 10A | Transmissão automática |
| 33 | 10A | Sensores de oxigênio aquecido (apenas gasolina) |
| 33 | 10A | Válvula de desvio do intercooler (somente diesel) |
| 34 | 10A | Injetores, transformadores de ignição |
| 35 | 10A | Módulo de controle do trem de força, válvulas, solenóides |
| 36 | 10A | Módulo de controle do trem de força |
