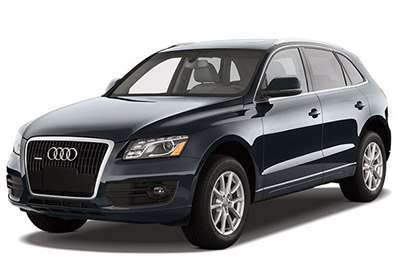

Neste artigo, consideramos a primeira geração do Audi Q5 (8R), produzida de 2009 a 2017. Lá você encontrará os esquemas da caixa de fusíveis do Audi Q5 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 e 2017 , obtenha informações sobre a localização dos painéis de fusíveis dentro do carro e saiba mais sobre a atribuição de cada fusível (arranjo de fusíveis).
Contents
Disposição do fusível Audi Q5 2009-2017
Os fusíveis do isqueiro / tomada do Audi Q5 são os fusíveis D1 (saída da consola central traseira), D2 (saída da consola central), D3 (saída da bagageira) e D4 (isqueiro). Charuto) na bagageira ( 2009-2012), ou fusível C2 na bagageira (2013-2017).
Localização da caixa de fusíveis
Caixa de fusíveis # 1 no compartimento do passageiro (lado esquerdo)
Ele está localizado no lado esquerdo do painel, atrás da tampa.
Caixa de fusíveis # 2 no compartimento do passageiro (lado direito)
Ele está localizado no lado direito do painel, atrás da tampa.
Caixa de fusíveis no compartimento de bagagem
Encontra-se no lado direito da bagageira, atrás do painel lateral.
Diagramas de caixa de fusíveis
Anúncios publicitários
2009, 2010, 2011, 2012
Lado esquerdo do painel
Alocação de fusíveis no painel de instrumentos (lado esquerdo, 2009-2012)
| Não. | Equipamento | UMA |
|---|---|---|
| A1 | Direção dinâmica | cinco |
| A3 | Homelink | cinco |
| A5 | Controle de clima | cinco |
| A6 | Ajustando o alcance do farol direito | cinco |
| A7 | Ajustando o alcance do farol esquerdo | cinco |
| A8 | Módulo de controle do sistema elétrico do veículo 1 | cinco |
| A9 | Controle de cruzeiro adaptativo | cinco |
| A10 | Mudança de portão | cinco |
| A11 | Bicos de fluido de lavagem | cinco |
| A12 | Controle de clima | cinco |
| A13 | Preparação de telefone celular | cinco |
| A14 | Airbag | cinco |
| A15 | Terminal 15 | 25 |
| A16 | Terminal do motor 15 | 40 |
| B1 | Espelho retrovisor interno com escurecimento automático | cinco |
| B2 | Sensor de embreagem | cinco |
| B3 | Bomba de combustivel | 25 |
| B5 | Aquecimento do assento esquerdo | trinta |
| B6 | Programa de estabilização eletrônica | dez |
| B7 | buzina | 25 |
| B8 | Motor da janela da porta esquerda | trinta |
| B9 | Motor de limpeza | trinta |
| B10 | Programa de estabilização eletrônica | 25 |
| B11 | Portas esquerdas | quinze |
| B12 | Sensor de chuva e luz | cinco |
| C3 | Suporte lombar | dez |
| C4 | Direção dinâmica | 35 |
| C5 | Porta-copos com ar condicionado | dez |
| C6 | Módulo de controle do sistema elétrico do veículo 1 | 35 |
| C7 | Módulo de controle do sistema elétrico do veículo 1 | vinte |
| C8 | Módulo de controle do sistema elétrico do veículo 1 | trinta |
| C9 | Teto solar panorâmico | vinte |
| C10 | Módulo de controle do sistema elétrico do veículo 1 | trinta |
| C11 | Teto solar panorâmico | vinte |
| C12 | Eletrônica de conforto | cinco |
Anúncios publicitários
Lado direito do painel
Alocação de fusíveis no painel de instrumentos (lado direito, 2009-2012)
| Não. | Equipamento | UMA |
|---|---|---|
| A5 | Módulo de controle da coluna de direção | cinco |
| A6 | Programa de estabilização eletrônica | cinco |
| A7 | Conector de diagnóstico do terminal 15 | cinco |
| A8 | Ponte | cinco |
| B1 | Leitor de CD / DVD | cinco |
| B2 | Módulo de comutação Audi Drive Select | cinco |
| B3 | MMI / Rádio | 7,5 |
| B4 | Painel | cinco |
| B5 | Ponte | cinco |
| B6 | Fechadura da ignição | cinco |
| B7 | Interruptor de luz rotativo | cinco |
| B8 | Ventilador do sistema de ar condicionado | 40 |
| B9 | Travando a coluna de direção | cinco |
| B10 | Controle de clima | dez |
| B11 | Conector de diagnóstico do terminal 30 | dez |
| B12 | Módulo de controle da coluna de direção | cinco |
Anúncios publicitários
Compartimento de bagagem
Alocação de fusíveis no compartimento de bagagem (2009-2012)
| Não. | Equipamento | UMA |
|---|---|---|
| B1 | Módulo de controle da tampa do compartimento de bagagem | trinta |
| B5 | Freio de estacionamento eletromecânico | cinco |
| B6 | Controle de amortecimento eletrônico | quinze |
| B7 | Freio de estacionamento eletromecânico | trinta |
| B8 | Módulo de controle do sistema elétrico do veículo 2 | trinta |
| B10 | Módulo de controle do sistema elétrico do veículo 2 | trinta |
| B11 | Módulo de controle do sistema elétrico do veículo | vinte |
| B12 | Terminal 30 | cinco |
| C1 | Módulo de controle da tampa do compartimento de bagagem | trinta |
| C2 | Aquecimento do assento dianteiro direito | quinze |
| C3 | Caminho 1 do conversor DCDC | 40 |
| C4 | Caminho 2 do conversor DCDC | 40 |
| C7 | Freio de estacionamento eletromecânico | trinta |
| C9 | Módulo de controle da porta direita | trinta |
| C11 | Módulo de controle da porta direita | quinze |
| D1 | Soquete do console central traseiro | quinze |
| D2 | Tomada frontal do console central / porta-copos com controle de temperatura | quinze |
| D3 | Saída da bagageira | quinze |
| D4 | Mais leve | quinze |
| D7 | Sistema de estacionamento | 7,5 |
| D8 | Limpador de pára-brisa traseiro | quinze |
| D9 | Interruptor do freio de estacionamento eletromecânico | cinco |
| D10 | Assistência lateral Audi | cinco |
| D12 | Módulos de controle do terminal 15 | cinco |
| E3 | Amplificador DSP, rádio | trinta |
| E4 | MMI | 7,5 |
| E5 | Preparação de rádio / navegação / telefone celular | cinco |
| E6 | Câmera de visão traseira | cinco |
| E7 | preparação de telefone celular | cinco |
2013, 2014, 2015, 2016, 2017
Anúncios publicitários
Lado esquerdo do painel
Alocação de fusíveis no painel de instrumentos (lado esquerdo, 2013-2017)
| Não. | Equipamento elétrico | Amplificadores clicantes [A] |
|---|---|---|
| A1 | Direção dinâmica | cinco |
| A2 | Controle eletrônico de estabilização (módulo) | cinco |
| A3 | Sensor de pressão do sistema de ar condicionado, freio de estacionamento eletromecânico, Homelink, espelho interno com escurecimento automático, sensor de qualidade do ar / ar externo, controle eletrônico de estabilização (botão) | cinco |
| A4 | – | – |
| A5 | Atuador de som | cinco |
| A6 | Farol / controle de alcance do farol (luz de curva) | 5 / 7,5 |
| A7 | Farol (luz de curva) | 7,5 |
| A8 | Módulos de controle (freio de estacionamento eletromecânico, amortecedor, sport quattro), conversor DCDC | cinco |
| A9 | Controle de cruzeiro adaptativo | cinco |
| A10 | Sensor de mudança de marcha / embreagem | cinco |
| A11 | Assistência lateral | cinco |
| A12 | Controle de alcance do farol, sistema de estacionamento | cinco |
| A13 | Airbag | cinco |
| A14 | Limpador traseiro (allroad) | quinze |
| A15 | Fusível auxiliar (painel de instrumentos) | dez |
| A16 | Terminal 15 do fusível auxiliar (área do motor) | 40 |
| B1 | – | – |
| B2 | Sensor de luz de freio | cinco |
| B3 | Bomba de combustivel | 25 |
| B4 | Sensor de embreagem | cinco |
| B5 | Aquecimento do assento esquerdo com / sem ventilação do assento | 15/30 |
| B6 | Controle de estabilização eletrônico (elétrico) | cinco |
| B7 | buzina | quinze |
| B8 | Porta dianteira esquerda (regulador de janela, travamento central, espelho, interruptor, iluminação) | trinta |
| B9 | Motor de limpeza | trinta |
| B10 | Controle eletrônico de estabilização (válvulas) | 25 |
| B11 | Modelos de duas portas: janela traseira esquerda, modelos de quatro portas: porta traseira esquerda (regulador de janela, travamento central, interruptor, iluminação) | trinta |
| B12 | Sensor de chuva e luz | cinco |
| C1 | – | – |
| C2 | – | – |
| C3 | Suporte lombar | dez |
| C4 | Direção dinâmica | 35 |
| C5 | – | – |
| C6 | Sistema lava-vidros, sistema lava-faróis | 35 |
| C7 | Módulo de controle do sistema elétrico do veículo 1 | vinte |
| C8 | Módulo de controle do sistema elétrico do veículo 1 | trinta |
| C9 | teto solar | vinte |
| C10 | Módulo de controle do sistema elétrico do veículo 1 | trinta |
| C11 | motor de visor de sol | vinte |
| C12 | Sistema de alerta de alarme anti-roubo | cinco |
Anúncios publicitários
Lado direito do painel
Alocação de fusíveis no painel de instrumentos (lado direito, 2013-2017)
| Não. | Equipamento elétrico | Amplificadores clicantes [A] |
|---|---|---|
| A1 | – | – |
| A2 | – | – |
| A3 | – | – |
| A4 | – | – |
| A5 | Módulo de controle da coluna de direção | cinco |
| A6 | – | – |
| A7 | Conector de diagnóstico do terminal 15 | cinco |
| A8 | Gateway (interface de diagnóstico Databus) | cinco |
| A9 | Aquecimento auxiliar | cinco |
| A10 | – | – |
| A11 | – | – |
| A12 | – | – |
| B1 | Leitor de CD / DVD | cinco |
| B2 | Wi-fi | cinco |
| B3 | MMI / Rádio | 20/05 |
| B4 | Painel | cinco |
| B5 | Gateway (módulo de controle do painel de instrumentos) | cinco |
| B6 | Fechadura da ignição | cinco |
| B7 | Interruptor | cinco |
| B8 | Ventilador do sistema de ar condicionado | 40 |
| B9 | Travando a coluna de direção | cinco |
| B10 | Sistema de controle de clima | dez |
| B11 | Conector de diagnóstico do terminal 30 | dez |
| B12 | Módulo de controle da coluna de direção | cinco |
Anúncios publicitários
Compartimento de bagagem
Alocação de fusíveis no compartimento de bagagem (2013-2017)
| Não. | Equipamento elétrico | Amplificadores clicantes [A] |
|---|---|---|
| A1 | ||
| A2 | – | |
| A3 | – | |
| A4 | – | |
| B1 | Módulo de controle da tampa do compartimento de bagagem | trinta |
| B2 | Módulo de controle de trailer | quinze |
| B3 | Módulo de controle de trailer | vinte |
| B4 | Módulo de controle de trailer | vinte |
| B5 | Freio de estacionamento eletromecânico | cinco |
| B6 | Controle de amortecimento eletrônico | quinze |
| B7 | Freio de estacionamento eletromecânico | trinta |
| B8 | Iluminação traseira externa | trinta |
| B9 | Quattro Sport | 35 |
| B10 | Iluminação traseira externa | trinta |
| B11 | Fecho centralizado | vinte |
| B12 | Terminal 30 | cinco |
| C1 | Módulo de controle da tampa do compartimento de bagagem | trinta |
| C2 | Tomada de 12 volts, isqueiro | vinte |
| C3 | Caminho 1 do conversor DC DC | 40 |
| C4 | Caminho 2 do conversor DCDC, amplificador DSP, rádio | 40 |
| C5 | – | – |
| C6 | – | – |
| C7 | Freio de estacionamento eletromecânico | trinta |
| C8 | – | – |
| C9 | Porta dianteira direita (regulador de janela, travamento central, espelho, interruptor, iluminação) | trinta |
| C10 | – | – |
| C11 | porta traseira direita (regulador de janela, travamento central, interruptor, iluminação) | trinta |
| C12 | Preparação de telefone celular | cinco |
| E1 | Aquecimento do assento dianteiro direito | quinze |
| E2 | Espelho retrovisor com escurecimento automático | cinco |
| E3 | Terminal 30 no painel de instrumentos | trinta |
| E4 | MMI | 7,5 |
| E5 | Rádio | cinco |
| E6 | Câmera de visão traseira | cinco |
| E7 | Aquecedor de janela traseira (allroad) | trinta |
| E8 | Entretenimento no banco traseiro | cinco |
| E9 | – | – |
| E10 | – | – |
| E11 | – | – |
| E12 | – | – |
