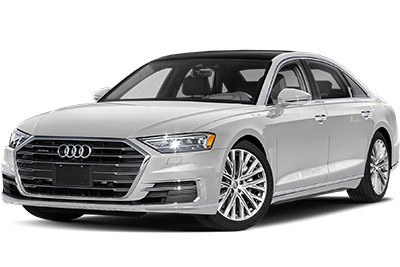

Neste artigo consideramos a quarta geração do Audi A8 / S8 (D5 / 4N), disponível de 2017 até hoje. Aqui você encontra diagramas de caixa de fusíveis dos Audi A8 e S8 2018, 2019 e 2020 , obter informações sobre a localização dos painéis de fusíveis no interior do carro e saber mais sobre a atribuição de cada fusível (disposição dos fusíveis).
Contents
Layout do fusível Audi A8 2018-2020…
Localização da caixa de fusíveis
Compartimento do passageiro
Na cabine, existem dois blocos de fusíveis:
O primeiro fica no lado esquerdo frontal da cabine.
E o segundo está atrás da tampa do andar esquerdo.
Compartimento de bagagem
Ele está localizado no lado esquerdo do porta-malas, atrás do painel lateral de acabamento.
Anúncios publicitários
Diagramas de caixa de fusíveis
Painel de fusíveis da cabine
Atribuição de fusíveis no lado esquerdo do painel de instrumentos (2018-2020)
| Não. | A descrição |
|---|---|
| A1 | 2018-2019: Sistema de controle do clima; 2020: Sistema de ar condicionado, sensor de ar interior |
| A2 | Telefone, antena de teto |
| A3 | 2018-2019: Sistema de controle de clima, sistema de perfume, ionizador; 2020: sistema de ar condicionado, sistema de fragrância, sensor de partículas |
| A4 | Head-up display |
| A5 | 2018-2019: Interface de música Audi; 2020: Audi music interface, soquetes USB |
| A7 | Travando a coluna de direção |
| A8 | Visor frontal do MMI |
| A9 | Painel |
| A10 | Controle de volume |
| A11 | Interruptor de luz, painéis de interruptores |
| A12 | Eletrônica da coluna de direção |
| A14 | Módulo de controle do sistema de infoentretenimento MMI |
| A15 | Ajuste da coluna de direção |
| A16 | Aquecimento do volante |
Painel de fusíveis de piso
Anúncios publicitários
Alocação de fusíveis no chão (2018-2020)
| Não. | A descrição |
|---|---|
| Painel de fusíveis A (marrom) | |
| A1 | Bobinas de ignição do motor |
| A2 | Ligar o motor (acoplar o motor elétrico) |
| A3 | Módulo de controle de limpador |
| A4 | Eletrônica do farol, esquerda |
| A5 | Ventilador do sistema de ar condicionado |
| A6 | Painel |
| A7 | Limpa pára-brisas |
| A9 | Teto de vidro panorâmico |
| Painel de fusíveis B (preto) | |
| B1 | Montagem do motor |
| B2 | Módulo de controle da porta traseira esquerda |
| B3 | Sistema lavador de pára-brisa / sistema lavador de farol |
| B4 | Eletrônica do farol direito |
| B5 | Aquecedor de assento dianteiro |
| B6 | Módulo de controle da porta traseira direita |
| B7 | tomadas |
| B8 | Módulo de controle da porta dianteira esquerda |
| B9 | 2018-2019: não usado; 2020: Aquecedor de estacionamento |
| Painel de fusíveis C (vermelho) | |
| C1 | Sistema de alarme anti-roubo |
| C2 | Módulo de controle do motor |
| C5 | buzina |
| C6 | Freio de mão |
| C7 | Módulo de controle de gateway (diagnóstico) |
| C8 | Iluminação interna do telhado |
| C9 | Módulo de controle de sistemas de assistência ao motorista |
| C10 | Módulo de controle de airbag |
| C11 | 2018-2019: Controle de estabilização eletrônico (ESC); 2020: Controle Eletrônico de Estabilização (ESC), Sistema de Frenagem Antibloqueio (ABS) |
| C12 | 2018-2019: conector de diagnóstico, sensor de luz / chuva; 2020: Unidade de controle de temperatura traseira, conector de diagnóstico, sensor de luz / chuva |
| C13 | Sistema de controle de clima |
| C14 | Módulo de controle da porta dianteira direita |
| C15 | Sistema de ar condicionado, eletrônica corporal |
| C16 | 2018-2019: não usado; 2020: sistema de frenagem |
| Painel de fusíveis D (preto) | |
| D2 | Componentes do motor |
| D3 | Componentes do motor |
| D4 | Componentes do motor |
| D5 | Sensor de luz de freio |
| D6 | Componentes do motor |
| D7 | Componentes do motor |
| D8 | Componentes do motor |
| D9 | Componentes do motor |
| D10 | Sensor de pressão de óleo, sensor de temperatura de óleo |
| D11 | Ligando o motor |
| D12 | Componentes do motor |
| D13 | Ventoinha do radiador |
| J14 | Módulo de controle do motor |
| D15 | Sensores de motor |
| D16 | Bomba de combustivel |
Caixa de fusíveis do compartimento de bagagem
Anúncios publicitários
Alocação de fusíveis na bota (2018-2020)
| Não. | A descrição |
|---|---|
| Painel de fusíveis A (preto) | |
| A1 | 2018-2019: não usado; 2020: gerenciamento térmico |
| A5 | Suspensão pneumática |
| A6 | Transmissão automática |
| A7 | Ajuste do banco traseiro direito |
| A8 | Aquecedor do banco traseiro |
| A9 | Fecho centralizado, luzes traseiras |
| A10 | Tensor do cinto dianteiro do lado do motorista |
| A11 | 2018-2019: Fecho centralizado, toldo traseiro; 2020: Fecho centralizado, cortina traseira, tampa do depósito de combustível |
| A12 | Tampa da bagageira |
| Painel de fusíveis B (vermelho) | |
| B1 | Ventilador do sistema de ar condicionado traseiro |
| B3 | 2018-2019: não usado; 2020: Tratamento de exaustão, atuador de som |
| B4 | Painel de controle do sistema de ar condicionado traseiro |
| B5 | Luz de reboque direita |
| B6 | Motor de posicionamento de engate de reboque |
| B7 | Engate de trailer |
| B8 | Luz de engate do trailer esquerdo |
| B9 | Soquete de acoplamento de reboque |
| B10 | Diferencial esportivo |
| B11 | 2018-2019: não usado; 2020: Tratamento de gases de escape |
| Painel de fusíveis C (marrom) | |
| C1 | Módulo de controle de sistemas de assistência ao motorista |
| C2 | Audi caixa de telefone traseira |
| C3 | Ajuste do assento traseiro |
| C4 | Assistência lateral |
| C5 | Entretenimento no banco traseiro (tablet Audi) |
| C6 | Sistema de monitorização da pressão nos pneus |
| C7 | Sistema de chamada de emergência |
| C8 | 2018-2019: monitoramento de tanques de combustível; 2020: receptor de rádio para aquecedor de estacionamento, monitoramento do tanque de combustível |
| C9 | Alavanca seletora de transmissão automática |
| C10 | 2018-2019: sintonizador de TV; 2020: sintonizador de TV, módulo de controle de troca de dados |
| C11 | Abertura / partida do veículo (NFC) |
| C12 | Porta da garagem |
| C13 | Câmera reversa, câmeras periféricas |
| C14 | Fecho centralizado, luzes traseiras |
| C15 | Ajustando o banco traseiro esquerdo |
| C16 | Tensor do cinto de segurança dianteiro, lado do passageiro dianteiro |
| Painel de fusíveis D (preto) | |
| D1 | 2018-2019: Ventilação dos bancos, aquecimento dos bancos, espelho retrovisor, sistema de ar condicionado, comandos do sistema de ar condicionado traseiro; 2020: Ventilação do assento, aquecimento do assento traseiro, espelho retrovisor, geladeira, conector de diagnóstico |
| D2 | Módulo de controle de gateway (comunicação) |
| D3 | Atuador de som |
| D4 | Válvula de aquecimento da transmissão |
| D5 | 2018-2019: partida do motor; 2020: partida do motor, motor elétrico |
| D7 | 2018-2019: não usado; 2020: pedal do acelerador ativo |
| D8 | 2018-2019: auxílio para visão noturna; 2020: visão noturna assistida, suspensão ativa |
| D9 | Assistência de cruzeiro adaptável |
| D11 | Assistente de cruzamento, sistemas de assistência ao motorista |
| D12 | 2018-2019: não usado; 2020: seu exterior |
| J14 | Farol direito |
| D15 | Farol esquerdo |
| Painel de fusíveis E (vermelho) | |
| E1 | 2018-2019: não usado; 2020: suspensão ativa |
| E2 | 2018-2019: não usado; 2020: chave de desconexão de serviço |
| E3 | Geladeira |
| E4 | 2018-2019: não usado; 2020: motor elétrico |
| E5 | Sistema de travagem |
| E6 | 2018-2019: não usado; 2020: bomba d’água de bateria de alta tensão |
| E7 | 2018-2019: não usado; 2020: controle de temperatura interna |
| E8 | 2018-2019: não usado; 2020: compressor A / C |
| E9 | Módulo de controle de bateria auxiliar |
| E10 | 2018-2019: não usado; 2020: bateria de alta tensão |
| E11 | 2018-2019: não usado; 2020: bateria de alta tensão |
| E14 | 2018-2019: não usado; 2020: gerenciamento térmico |
| E15 | 2018-2019: não usado; 2020: gerenciamento térmico |
| Painel de fusíveis F (branco) | |
| F1 | Aquecimento do apoio de braço central traseiro |
| F2 | Teto solar traseiro deslizante |
| F3 | Leitor de CD / DVD |
| F5 | Tomada principal |
| F6 | Tensor do cinto de segurança traseiro do lado do passageiro |
| F7 | Aquecimento central do apoio de braço frontal |
| F8 | Aquecimento do apoio para os pés traseiro |
| F11 | Controle remoto do banco traseiro |
| F12 | Tensor do cinto de segurança traseiro do lado do motorista |
