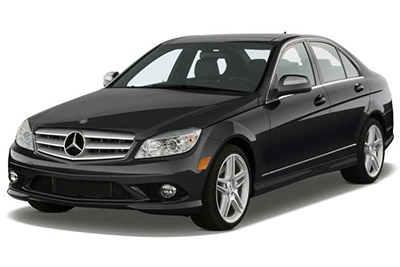

Neste artigo, consideramos a terceira geração da Mercedes-Benz C-Class (W204), produzida de 2007 a 2014. Aqui você encontrará os esquemas das caixas de fusíveis da Mercedes-Benz C180, C200, C220, C250, C300, C350 , C63 2008, 2009, 2010, 2011, 2012, 2013 e 2014, obtenha informações sobre a localização dos painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relé.
Contents
- Disposição do fusível Mercedes-Benz Classe C 2008-2014
- Localização da caixa de fusíveis
- Diagrama da caixa de fusíveis
- Localização da caixa de fusíveis
- Diagrama da caixa de fusíveis
- Caixa de pré-fusível frontal (até 2010)
- Caixa de pré-fusível frontal (a partir de 2010)
- Localização da caixa de fusíveis
- Diagrama da caixa de fusíveis
- Caixa de pré-fusível traseira
Disposição do fusível Mercedes-Benz Classe C 2008-2014
Os fusíveis do acendedor de cigarros (tomada) do Mercedes-Benz C-Class são o fusível nº 9 (soquete do porta-luvas) na caixa de fusíveis do compartimento do motor e o fusível nº 71 (acendedor dianteiro, soquete interno dianteiro), n ° 72 (tomada de 115 V na caixa de conexões do compartimento de carga), # 76 (tomada de energia interna) na bagagem da caixa de fusíveis do porta-malas.
Caixa de fusíveis do painel
Localização da caixa de fusíveis
A caixa de fusíveis está localizada no painel do motorista, atrás da tampa.
Diagrama da caixa de fusíveis
Atribuição de fusíveis no painel de instrumentos
| Não. | Função mesclada | Amplificador |
|---|---|---|
| 116 | Unidade de controle do assento do motorista | trinta |
| 117 | Calculadora do sistema de amortecimento adaptativo | quinze |
| 118 | Poupar | – |
| 119 | Motor do ventilador traseiro AMG Unidade de controle de mídia de desempenho (válido a partir de 1.6.12) |
7,5 |
| 120 | Poupar | – |
| 121 | Poupar | … |
| 122 | Poupar | – |
| 123 | Calculadora do Módulo do Tubo da Coluna de Direção | dez |
| 124 | Poupar | … |
| 125 | Poupar | – |
| 126 | Unidade de controle do assento do passageiro dianteiro | trinta |
| 127 | Poupar | – |
| 128 | Poupar | … |
| 129 | Válido para o motor 156: relé do motor do ventilador do resfriador de óleo | vinte |
| 130 | Poupar | … |
| 131 | Poupar | – |
| 132 | Poupar | – |
| 133 | Poupar | … |
| 134 | Poupar | – |
| 135 | Poupar | – |
anúncios vertisements
Caixa de fusíveis do compartimento do motor
Localização da caixa de fusíveis
A caixa de fusíveis está localizada no compartimento do motor (lado esquerdo), sob a tampa.
Diagrama da caixa de fusíveis
anúncios vertisements
Atribuição de fusíveis e relés no compartimento do motor
| Não. | Função mesclada | Amplificador |
|---|---|---|
| 1 | Unidade de controle do programa de estabilidade eletrônico | 25 |
| 2 | Unidade de controle da porta frontal esquerda | trinta |
| 3 | Válido até 31.3.10: Unidade de controle da porta dianteira direita Válido a partir de 1.4.10 com o modelo 204.0 / 2/9: Unidade de controle da porta traseira direita |
trinta |
| 4 | até 31.8.08: Unidade de controle da bomba de combustível Válido para o motor 156 até 31.8.08: Unidade de controle da bomba de combustível esquerda Unidade de controle da bomba de combustível direita Válido para o motor 642, motor 651: Sensor de condensação do filtro de combustível com elemento de aquecimento Válido para o motor 651 e mais para 31.5.10, motor 646: Unidade de controle para sensor de condensação do filtro de combustível com elemento de aquecimento |
7,5 |
| 4 | Válido para motor diesel a partir de 1.9.08: Sensor de condensação do filtro de combustível com elemento de aquecimento Válido para motor 276 (EUA, Coreia do Sul): Válvula de corte do cilindro de carvão ativado Válido para o modelo 204.0 / 2/3 a partir de 1.3.11, 1.6.12 204,9 de: calculadora projetor |
vinte |
| cinco | Unidade de controle SAM traseira com fusível e módulo de relé Válido a partir de 1.6.10 Interruptor de iluminação externa Válido para o motor 156 Black Series de 1.7.11: Relé do circuito do refrigerante diferencial do eixo traseiro |
7,5 |
| 6 | Válido para motor diesel: ME-SFI [ME] computador Válido para motor a gasolina: computador CDI |
dez |
| 7 | Entrada | vinte |
| oito | Calculadora de sistema de restrição suplementar | 7,5 |
| nove | Tomada para porta-luvas | quinze |
| dez | Motor de limpeza | trinta |
| onze | Display de áudio / painel de controle COMAND Audio / Suporte COMAND para módulo de navegação |
7,5 |
| 12 | Controle de clima automático e unidade de controle Unidade de controle do painel de controle superior |
7,5 |
| 13 | Unidade de controle do módulo da coluna de direção Câmera multifuncional |
7,5 |
| quatorze | Unidade de controle do programa de estabilidade eletrônico | 7,5 |
| quatorze | Unidade de controle de farol | vinte |
| quinze | Calculadora de sistema de restrição suplementar | 7,5 |
| dezesseis | Conector de diagnóstico (até 31.5.09) Conector elétrico para telefone móvel Válido para caixa de câmbio 722: Unidade de controle do módulo da alavanca seletora eletrônica |
cinco |
| dezesseis | Função ECO on / off: bomba de óleo de transmissão elétrica |
vinte |
| 17 | Módulo de controle do teto solar panorâmico Unidade de controle do painel de instrumentos |
trinta |
| 18 | Válido até 30.11.09: Interruptor da luz externa Válido para o modelo 204.0 / 2 a partir de 1.3.11, modelo 204.3: Unidade de controle do painel de controle superior Válido para o modelo 204.0 / 2 até 28.2.11, modelo 204.9: Luva do conector da linha positiva do ar condicionado do painel LIN Interior do veículo e chicote para o conector elétrico da luz traseira |
7,5 |
| dezenove | Unidade de controle anti-roubo de direção elétrica Unidade de controle anti-roubo eletrônica | vinte |
| vinte | Unidade de controle do programa de estabilidade eletrônico | 40 |
| 21 |
Interruptor da luz da luva interruptor da luz do compartimento do passageiro dianteiro e reconhecimento eletrônico ACSR ocupado Pré- instalação de fusível elétrico de pedágio (Japão) |
7,5 |
| 22 | Motor de Combustão de Controle Integrado e Conector Elétrico do Motor do Ventilador de Ar Condicionado para Chicote Interno e Chicote de Fiação do Motor |
quinze |
| 23 | Conector elétrico para chicote interno e chicote do motor Válido para motor a diesel: Computador SAM traseiro com fusível e módulo de relé Computador CDI Luva do conector do terminal 87 Válido para o motor 271: Luva do conector do terminal 87 M1e Válido para o motor 272: Circuito 87 M1i |
vinte |
| 24 | Conector elétrico para chicote interno e chicote do motor Conector elétrico, chicote interno e motor Válido para o motor 642: Atuador de flap do radiador Válido para motor 272: Terminal 87 M1e manga do conector Válido para motor diesel: Terminal do conector Manga 87 Válido para motor 646: unidade de controle CDI |
quinze |
| 25 | Válido para motores 156, 271, 272, 274, 276: unidade de controle ME-SFI [ME] Válido para motor diesel: Sensor de oxigênio a montante do conversor catalítico Válido a partir de 1.6.10 para o modelo 204.3 com motor 651 Sport Edition: Som de escapamento unidade de controle do gerador do sistema |
quinze |
| 26 | Rádio Rádio com sistema de piloto automático COMAND unidade de controle |
vinte |
| 27 | Computador anti-roubo de direção elétrica Computador anti-roubo eletrônico Válido para motor diesel: computador CDI Válido para motor a gasolina: ME-SFI [ME] computador |
7,5 |
| 28 | Conjunto de instrumentos | 7,5 |
| 29 | Unidade óptica frontal direita | dez |
| trinta | Unidade de luz dianteira esquerda Válido para o motor 642: Conector elétrico para chicote interno e chicote do motor | dez |
| 31A | Chifre esquerdo chifre direito chifre chifre |
quinze |
| 31B | Chifre esquerdo chifre direito chifre chifre |
quinze |
| 32 | Válido para o motor 156, 271, 272, 276: bomba de ar elétrica | 40 |
| 32 | Válido para o motor 156: motor do ventilador do resfriador de óleo | vinte |
| 33 | Válido para transmissão 722.6: Unidade de controle de controle de transmissão eletrônica Válido para transmissão 722.9: Unidade de controle de controle de transmissão totalmente integrada |
dez |
| 34 | Válido para o motor 271, 272 de 1.9.08: Unidade de controle da bomba de combustível Válido para o motor 156 de 1.9.08: Unidade de controle da bomba de combustível esquerda, unidade de controle da bomba de combustível direita |
7,5 |
| 35 | Válido a partir de 1.3.11: Calculadora do Programa Eletrônico de Estabilidade | cinco |
| 36 | Válido a partir de 1.3.11: Unidade de controle elétrico DISTRONIC Válido para o modelo 204.902 / 982/984: Direção assistida eletro-hidráulica |
7,5 |
| Retransmissão | ||
| J | Circuito de relé 15 | |
| K | Terminal de relé 15R | |
| A | Relé de emergência | |
| M | Circuito 50 relé de partida | |
| O | Relé do circuito do motor 87 | |
| O | Relé de buzina de fanfarra | |
| P | Válido para o motor 156, 272, 276: relé de injeção de ar secundário | |
| Q | Relé de emergência | |
| R | Relé do circuito do chassi 87 |
anúncios vertisements
Caixa de pré-fusível frontal (até 2010)
Caixa de pré-fusão frontal (até 2010)
| Não. | Função mesclada | Amplificador |
|---|---|---|
| 88 | Pyrofuse: Alternador, Starter | |
| 89 | Unidade de controle SAM frontal com fusível e módulo de relé | 125 |
| 90 | Unidade de controle SAM traseira com fusível e módulo de relé | 40 |
| 91 | Motor de ventilador do motor de combustão e ar condicionado com controle integrado | 80 |
| 100 | Carcaça do condicionador de ar | 40 |
| 101 | Válido para motor a gasolina: computador SAM frontal com fusível e módulo de relé | 60 |
| 103 | Válido para motor diesel: booster de aquecimento PTC | 150 |
| 104 | Caixa de fusíveis interna | 70 |
| 105 | Unidade de controle SAM frontal com fusível e módulo de relé | 100 |
| 106 | Unidade de controle SAM traseira com fusível e módulo de relé | 150 |
| 107 | Poupar | – |
| 108 | Poupar | – |
| 109 | Poupar | … |
| 110 | Poupar | – |
Caixa de pré-fusível frontal (a partir de 2010)
sem ECO start / stop
com ECO ligado / desligado
Caixa de pré-fusão frontal (de 2010)
| Não. | Função mesclada | Amplificador |
|---|---|---|
| 150 | sem ECO start / stop: Pyrofuse 88 | 400 |
| 150 | ECO start / stop: alternador, motor de arranque | 200 |
| 151 | Motor de ventilador do motor de combustão e ar condicionado com controle integrado | 100 |
| 152 | Unidade de controle SAM frontal com fusível e módulo de relé | 150 |
| 153 | sem ECO start / stop: sobressalente | 100 |
| 153 | Função ECO on / off e posição frontal da bateria: unidade de controle SAM frontal com fusível e módulo de relé | 60 |
| 154 | Função ECO on / off e posição frontal da bateria: unidade de controle SAM frontal com fusível e módulo de relé | 60 |
| 154 | Válido para motor diesel e partida / parada ECO: booster de aquecimento PTC | 150 |
| 155 | sem ECO start / stop: sobressalente | cinquenta |
| 155 | Função ECO on / off: sobressalente | 100 |
| 156 | Válido para motor diesel sem ECO start / stop: booster de aquecimento PTC | 150 |
| 156 | Função ECO start / stop: unidade de controle SAM frontal com fusível e módulo de relé | 100 |
| 157 | Válido para o modelo 204.902 / 982/984 sem função ECO start / stop: direção assistida eletro-hidráulica ECO start / stop: sobressalente |
100 |
| 158 | sem ligar / desligar ECO: regulador do soprador | cinquenta |
| 158 | ECO start / stop: unidade de controle SAM traseira com fusível e módulo de relé | 150 |
| 159 | Unidade de controle multifuncional para veículos especiais | cinquenta |
| 159 | ECO start / stop: relé de bateria adicional | 200 |
| 160 | sem ECO start / stop: sobressalente | 60 |
| 160 | ECO on / off: regulador do soprador | cinquenta |
| 161 | sem ECO start / stop: unidade de controle SAM frontal com fusível e módulo de relé | 100 |
| 161 | Unidade de controle multifuncional para veículos especiais | cinquenta |
| 162 | sem ECO start / stop: sobressalente | 100 |
| 162 | ECO start / stop: sobressalente | 60 |
| 163 | sem ECO start / stop: unidade de controle SAM traseira com fusível e módulo de relé | 150 |
| 164 | sem função ECO start / stop: unidade de controle SAM traseira com fusível e módulo de relé | 80 |
anúncios vertisements
Caixa de fusíveis do compartimento de bagagem
Localização da caixa de fusíveis
Encontra-se na bagageira (lado direito), atrás da tampa.
Diagrama da caixa de fusíveis
Versão 1
Versão 2
anúncios vertisements
Alocação de fusíveis e relés na mala
| Não. | Função mesclada | Amplificador |
|---|---|---|
| 37 | a partir de 2008: banco do motorista NECK-PRO solenóide de encosto de cabeça, banco do passageiro dianteiro NECK-PRO solenóide de encosto de cabeça | cinco |
| 37 | até 2008: solenóide de encosto de cabeça do banco do motorista NECK-PRO, solenóide de encosto de cabeça do banco do passageiro dianteiro NECK-PRO | 7,5 |
| 38 | Motor do limpador da porta traseira | quinze |
| 39 | Válido para o modelo 204.0 / 2/9, exceto veículos para a Grã-Bretanha até 31.5.09: Unidade de controle da porta traseira esquerda | trinta |
| 40 | Poupar | – |
| 41 | Válido para o modelo 204.0 / 2/9 até 31.3.10: Unidade de controle da porta traseira direita Válido a partir de 1.4.10 Unidade de controle da porta dianteira direita |
trinta |
| 42 | Válido para motor a gasolina ou motor 642 de 1.12.09 ou motor 651 de 1.6.09: Unidade de controle da bomba de combustível | 25 |
| 42 | Válido para o motor 646 ou 642 até 30/11/09 ou motor 651 até 31/05/09: Bomba de combustível Válido para motor a gasolina (até 2009): Unidade de controle da bomba de combustível |
vinte |
| 43 | Válido a partir de 1.6.09 com ar condicionado automático: motor do ventilador traseiro | cinco |
| 44 | Grupo de interruptores, ajuste do banco dianteiro direito Interruptor de ajuste do banco parcialmente elétrico para o banco do passageiro dianteiro |
trinta |
| 45 | Grupo de interruptores de ajuste do assento dianteiro esquerdo Interruptor de ajuste do assento parcialmente elétrico do assento do motorista |
trinta |
| 46 | Amplificador da antena da janela traseira Antena FM Sirene de alarme Unidade de controle de proteção interna e proteção contra reboque Amplificador da antena da janela traseira 1 TV 1 e amplificador da antena DAB Banda III Antena DAB banda III Amplificador da antena da TV 2 e KEYLESS-GO KEYLESS-GO amplificador da antena |
7,5 |
| 47 | Poupar | – |
| 48 | Poupar | – |
| 49 | Aquecedor de janela traseira | 40 |
| cinquenta | Retrator de tensão de emergência reversível frontal direito | cinquenta |
| 51 | Retrator de tensão de emergência reversível dianteiro esquerdo (A76) | cinquenta |
| 52 | Poupar | – |
| 53 | de 2008: unidade de controle de reconhecimento de trailer | quinze |
| 53 | até 2008: calculadora de reconhecimento de trailer | trinta |
| 54 | até 31.5.09: Unidade de controle de reconhecimento de reboque Válido para o modelo 204.075 / 077/275/277: Grupo de interruptores de apoio lombar e apoios laterais do assento do motorista Grupo de interruptores de apoio lombar do assento do passageiro dianteiro e ajustadores dos apoios laterais Assento do passageiro dianteiro Bloco de válvulas AMG Assento do motorista AMG bloco de válvula |
7,5 |
| 54 | de 1.6.09: calculadora de reconhecimento de trailer | quinze |
| 55 | Válido a partir de 1.6.09: AdBlue | cinco |
| 56 | Unidade de controle de reconhecimento de reboque Soquete de reboque |
quinze |
| 56 | Válido para 204,077 / 277/377 até 31.5.09: suporte lombar e do lado reforçar grupo interruptor de ajuste para o banco do condutor de suporte lombar grupo interruptor e banco do passageiro da frente laterais almofadas AMG bloco de válvulas do passageiro da frente do assento do condutor de assento bloco de válvulas AMG |
cinco |
| 57 | Calculadora de reconhecimento de trailer | vinte |
| 58 | de 2008: unidade de controle de reconhecimento de trailer | vinte |
| 58 | até 2008: calculadora de reconhecimento de trailer | trinta |
| 59 | de 2008: Unidade de controle do auxílio de estacionamento. Sensor DISTRONIC do pára-choque dianteiro esquerdo (DTR) Sensor DISTRONIC do pára-choque dianteiro direito (DTR) Sensor de radar inteligente para pára-choque traseiro esquerdo Sensor de radar inteligente para pára-choque traseiro direito |
cinco |
| 59 | até 2008: Calculadora PARKTRONIC Calculadora do sensor de radar |
7,5 |
| 60 | Bomba pneumática de assento multicontorno | 7,5 |
| 61 | Unidade de controle da porta traseira | 40 |
| 62 | Unidade de controle do assento do motorista | trinta |
| 63 | Unidade de controle do assento do passageiro dianteiro | trinta |
| 64 | Unidade de controle do conversor DC / AC | 25 |
| 65 | Calculadora do sistema de amortecimento adaptativo Calculadora do módulo do tubo da coluna de direção | quinze |
| 66 | Poupar | – |
| 67 | de 2008: unidade de controle do amplificador PA | trinta |
| 67 | até 2008: unidade de controle do amplificador PA | 40 |
| 68 | Poupar | … |
| 69 | Amplificador de alto-falante traseiro | vinte |
| 70 | Calculadora de monitoramento de pressão dos pneus | cinco |
| 71 | Acendedor de cigarros dianteiro com iluminação de cinzeiro Tomada de alimentação dentro do veículo dianteiro |
quinze |
| 72 | Tomada 115 V da caixa de conexão do espaço de carga | quinze |
| 73 | Conector de diagnóstico (de 1.6.09) Receptor de rádio controle remoto do aquecedor auxiliar Válido para o motor 156 de 1.7.11: Unidade de controle do modo de transmissão |
7,5 |
| 74 | Unidade de controle KEYLESS-GO | quinze |
| 75 | Unidade de aquecimento estacionária | vinte |
| 76 | Tomada elétrica dentro do veículo | quinze |
| 77 | Unidade de controle do sistema de detecção de peso (WSS) | 7,5 |
| 78 | Regulador do ventilador de ventilação do banco dianteiro esquerdo Regulador do ventilador de ventilação do banco dianteiro direito |
7,5 |
| 79 | Unidade de controle do sistema de estacionamento | cinco |
| 80 | Unidade de controle do sistema de sensor de vídeo e radar Unidade de controle do sistema de estacionamento |
7,5 |
| 81 | Unidade de controle de interface multimídia | cinco |
| 82 | Compensador do sistema de telefone celular Unidade de controle do sintonizador de TV UMTS (até 31.5.09; Japão) Sintonizador de TV digital (até 31.5.09; Japão) |
cinco |
| 83 | Calculadora de pedágio eletrônico (Japão) Calculadora do sistema de chamada de emergência Câmera reversa Visor traseiro esquerdo Visor traseiro direito |
7,5 |
| 84 | Unidade de controle de rádio de áudio digital por satélite (SDAR) Unidade de controle SDAR / sintonizador de alta definição Unidade de controle de transmissão de áudio digital Módulo de alimentação da câmera reversa Unidade de controle da câmera reversa Unidade de controle da câmera 360 ° |
7,5 |
| 85 | Unidade de controle do sintonizador de TV (até 31.5.09; Japão) Sintonizador de TV digital (a partir de 1.6.09; Japão) |
7,5 |
| 86 | leitor de DVD | 7,5 |
| 87 | Call center de emergência | 7,5 |
| 88 | Válido a partir de 1.6.09 | – |
| 89 | Válido a partir de 1.6.09: Unidade de controle de reconhecimento de trailer Válido a partir de 1.6.09 com motor 156: Relé para motor do ventilador do resfriador de óleo |
vinte |
| 90 | Válido a partir de 1.6.09 bloco de fusíveis AdBlue®, relé de alimentação AdBlue | 40 |
| 91 | Unidade de controle do conversor DC / AC | 25 |
| 91 | Start / Stop ECO: Unidade de controle da bomba de óleo da caixa de engrenagens auxiliar Válido para o motor 642: Elemento de aquecimento do tubo de ventilação |
vinte |
| 92 | Válido a partir de 1.6.09 | – |
| Retransmissão | ||
| UMA | Terminal de relé 15 | |
| B | Relé de circuito 15R (1) | |
| C | Relé do vidro traseiro aquecido | |
| D | Válido para motor diesel: relé da bomba de combustível | |
| E | Relé do limpador da porta traseira | |
| F | Relé de ajuste do assento | |
| g | Relé de circuito 15R (2) |
Caixa de pré-fusível traseira
| Não. | Função mesclada | Amplificador |
|---|---|---|
| 111 | Válido para motor a gasolina: Calculadora ME-SFI [ME] Válido para motor diesel: calculadora CDI |
60 |
| 112 | Unidade de controle multifuncional para veículos especiais | 80 |
| 113 | Válido para o motor 156: unidade de controle da bomba de combustível esquerda, unidade de controle da bomba de combustível direita | 40 |
| 114 | Poupar | – |
| 115 | Unidade de controle multifuncional para veículos especiais | 100 |
