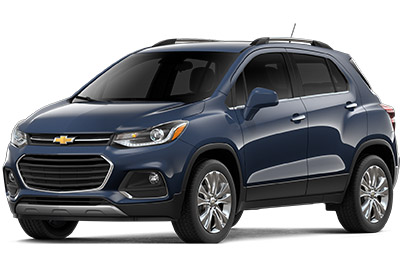

Neste artigo, consideramos a primeira geração do Chevrolet Trax após um facelift, disponível de 2018 até os dias atuais. Aqui você encontrará diagramas de caixa de fusíveis do Chevrolet Trax 2018, 2019 e 2020 , obter informações sobre a localização dos painéis de fusíveis no interior do carro e saber mais sobre a atribuição de cada fusível (layout dos fusíveis). Fusíveis) e relés.
Contents
Layout do fusível Chevrolet Trax 2018-2020.
Os fusíveis do isqueiro do Chevrolet Trax (tomada) são fusíveis F21 e F22 na caixa de fusíveis do painel.
Caixa de fusíveis do compartimento do passageiro
Localização da caixa de fusíveis
O painel de fusíveis está localizado no lado do motorista do painel de instrumentos, atrás do compartimento de armazenamento. Para remover o compartimento de armazenamento, abra o compartimento e remova-o.
Diagrama da caixa de fusíveis
Anúncios publicitários
Atribuição de fusíveis e relés no painel de instrumentos
| Fusíveis | A descrição |
|---|---|
| F1 | Módulo de controle do corpo 1 |
| F2 | Módulo de controle de corpo 2 |
| F3 | Módulo de controle de corpo 3 |
| F4 | Módulo de controle do corpo 4 |
| F5 | Módulo de controle do corpo 5 |
| F6 | Módulo de controle do corpo 6 |
| F7 | Módulo de controle do corpo 7 |
| F8 | Módulo de controle de corpo 8 |
| F9 | Chave de ignição lógica discreta |
| F10 | Detecção de bateria do módulo de diagnóstico |
| F11 | Conector de ligação de dados |
| F12 | Módulo HVAC / ICS |
| F13 | Relé da porta traseira |
| F14 | Módulo do portal central |
| F15 | Alerta de saída de pista / GENTEX |
| F 16 | – |
| F17 | Trava da coluna de direção elétrica |
| F18 | Módulo de ajuda ao estacionamento / alerta de zona cega lateral |
| F19 | Módulo de controle do corpo / controle de tensão regulada |
| F20 | Mola do relógio |
| F21 | A / C / Tomada para acessórios / PRNDM |
| F22 | Tomada de alimentação auxiliar / DC frontal |
| F23 | HVAC / MDL / ICS |
| F24 | – |
| F25 | Módulo OnStar / Eraglonass |
| F26 | 2018: volante aquecido. 2019-2020: Bomba de vácuo elétrica |
| F27 | Conjunto de instrumentos / aquecedor auxiliar / visor de imagem virtual auxiliar |
| F28 | Trailer 2 do alimentador |
| F29 | Sistema de infoentretenimento |
| F30 | DC DC 400W |
| F31 | Bateria do módulo de instrumento combinado |
| F32 | Módulo de áudio / navegação Caixa prateada |
| F33 | Trailer 1 do alimentador |
| F34 | Entrada passiva / partida passiva |
| Fusíveis midi | |
| M01 | Coeficiente de temperatura positivo |
| Fusíveis S / B | |
| S / B01 | Banco elétrico do passageiro 1 |
| S / B02 | 2018: não usado. 2019-2020: Resfriamento do trem de força – 2 |
| S / B03 | Janelas dianteiras elétricas |
| S / B04 | Vidros traseiros elétricos |
| S / B05 | Relé de modo de logística / DC DC 400W |
| S / B06 | Banco do motorista |
| S / B07 | – |
| S / B08 | Módulo de interface de trailer |
| Disjuntor | |
| CB1 | – |
| Retransmissão | |
| RLY01 | Acessório / fonte de alimentação acessória retida |
| RLY02 | Porta traseira |
| RLY03 | – |
| RLY04 | Fã |
| RLY05 | Modo logístico |
Caixa de fusíveis do compartimento do motor
Localização da caixa de fusíveis
Para remover a tampa do bloco de fusíveis, pressione o clipe e levante-o.
Anúncios publicitários
Diagrama da caixa de fusíveis
Atribuição de fusíveis e relés no compartimento do motor
| Não. | A descrição |
|---|---|
| Mini fusíveis | |
| 1 | Teto solar |
| 2 | Interruptor do espelho externo / vidro elétrico do lado do motorista / Sensor de chuva / Abridor universal de porta de garagem |
| 3 | Solenóide de ventilação do cartucho |
| 4 | – |
| cinco | Válvula do módulo de controle de freio eletrônico |
| 6 | Sensor inteligente de bateria |
| 7 | Trava da coluna de direção elétrica |
| oito | Módulo de controle de transmissão / FICM |
| nove | Módulo de detecção automática de ocupação |
| dez | Interruptor de nivelamento do farol / Motor de nivelamento do farol / Câmera retrovisora / Espelho retrovisor interno |
| onze | Limpador de pára-brisa traseiro |
| 12 | Desembaçador da janela traseira |
| 13 | Interruptor lombar elétrico |
| quatorze | Aquecedor de espelho externo |
| quinze | Módulo de controle do sistema de combustível BATTERV |
| dezesseis | Módulo de assento aquecido / módulo de memória |
| 17 | Conversor DC DC TIM / Módulo de Controle do Sistema de Combustível Módulo RC / Compasso |
| 18 | Módulo de controle de motor RC / Módulo de controle de transmissão RC / FICM RC |
| dezenove | Bomba de combustivel |
| vinte | – |
| 21 | Relé do ventilador (BEC auxiliar) |
| 22 | – |
| 23 | Bobina de ignição / bobina injetora |
| 24 | Bomba lavadora de pára-brisa |
| 25 | Nivelamento automático do farol |
| 26 | EMS Var 1 |
| 27 | – |
| 28 | – |
| 29 | Módulo de controle do motor do trem de força / ignição 1 / ignição 2 |
| trinta | EMS Var 2 |
| 31 | Feixe principal esquerdo |
| 32 | Farol direito |
| 33 | Bateria do módulo de controle do motor |
| 34 | buzina |
| 35 | Embreagem A / C |
| 36 | Faróis de nevoeiro dianteiros |
| Fusíveis J-Case | |
| 1 | Bomba do módulo de controle de freio eletrônico |
| 2 | Limpador de pára-brisa dianteiro |
| 3 | Ventilador de módulo de potência linear |
| 4 | CEI RC |
| cinco | – |
| 6 | – |
| 7 | – |
| oito | Ventilador de resfriamento de baixo – médio |
| nove | Ventilador de resfriamento – alto |
| dez | EPP |
| onze | Solenóide de partida |
| Relé U-Micro | |
| 2 | Bomba de combustivel |
| 4 | – |
| Relé HC-Micro | |
| 7 | Entrada |
| Mini relé | |
| 1 | Executar / Manivela |
| 3 | Ventilador de resfriamento – médio |
| 4 | – |
| cinco | Relé do trem de força |
| oito | Ventilador de resfriamento – baixo |
| Relé HC-Mini | |
| 6 | Ventilador de resfriamento – alto |
Bloco de relé auxiliar
Bloco de relé auxiliar
| Retransmissão | Uso |
|---|---|
| 01 | Bomba de vácuo elétrica |
| 02 | Controle da ventoinha de refrigeração 1 |
| 03 | Controle da ventoinha de resfriamento 2 |
| 04 | Trailer (1,4L apenas) |
Caixa de fusíveis do compartimento traseiro
Localização da caixa de fusíveis
Ele está localizado atrás de uma tampa no lado esquerdo do compartimento traseiro.
Diagrama da caixa de fusíveis
Alocação de fusíveis e relés no compartimento de bagagem
| Fusíveis | A descrição |
|---|---|
| F1 | Amplificador de áudio |
| F2 | Módulo de controle do drive traseiro |
| F3 | – |
| F4 | – |
| F5 | – |
| F6 | – |
| F7 | – |
| F8 | – |
| F9 | – |
| F10 | – |
| F11 | – |
| F12 | – |
| F13 | |
| F14 | – |
| F15 | _ |
| F 16 | – |
| F17 | – |
| Fusíveis S / B | |
| S / B1 | Transformador 400W DC-DC |
| S / B2 | Transformador 400W DC-DC |
| S / B3 | Módulo inversor DC / AC |
| S / B4 | – |
| S / B5 | – |
| Retransmissão | |
| RLY01 | – |
| RLY02 | – |
| RLY03 | – |
| RLY04 | – |
| RLY05 | – |
| Disjuntores | |
| CB1 | – |
