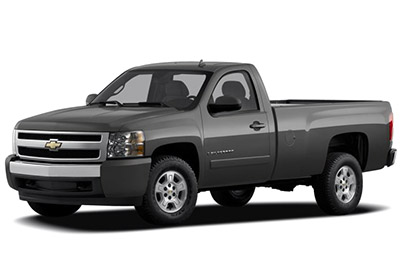

Neste artigo, consideramos a segunda geração do Chevrolet Silverado, produzida de 2007 a 2013. Aqui você encontrará diagramas de caixa de fusíveis do Chevrolet Silverado 2007, 2008, 2009, 2010, 2011, 2012, 2013 , obter informações sobre a ‘localização do fusível painéis dentro do carro e descobrir a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Arranjo de fusíveis Chevrolet Silverado 2007-2013
Os fusíveis do isqueiro / tomada elétrica do Chevrolet Silverado são fusíveis №2 ( plugue para acessórios traseiros) e №16 (soquetes para acessórios) na caixa de fusíveis do painel.
Caixa de fusíveis do painel
Localização da caixa de fusíveis
Ele está localizado no painel do motorista, atrás da tampa.
Diagrama da caixa de fusíveis
Alocação de fusíveis no painel de instrumentos
| № / Nome | Uso |
|---|---|
| 1 | Bancos traseiros |
| 2 | Tomada para acessórios traseiros |
| 3 | Controles do volante retroiluminado |
| 4 | Módulo da porta do motorista |
| cinco | Lâmpadas de teto, indicadores do lado do motorista |
| 6 | Indicador do lado do motorista, Stoplamp |
| 7 | Iluminação do painel traseiro |
| oito | Indicador do lado do passageiro, Stoplamp |
| nove | 2007-2008: controle remoto universal residencial 2009-2013: módulo da porta do passageiro, destravamento do motorista |
| dez | Fechadura elétrica 2 (função de desbloqueio) |
| onze | Fechadura elétrica 2 (função de fechadura) |
| 12 | Selos, farol alto central |
| 13 | Controles de ar condicionado traseiro |
| quatorze | Espelho de poder |
| quinze | Módulo de controle do corpo (BCM) |
| dezesseis | Soquetes de acessórios |
| 17 | Lâmpadas interiores |
| 18 | Travamento elétrico da porta 1 (função de destravamento) |
| dezenove | Entretenimento no banco traseiro |
| vinte | Auxílio de estacionamento traseiro ultrassônico, porta traseira elétrica |
| 21 | Fechadura elétrica 1 (função de fechadura) |
| 22 | Centro de Informação ao Condutor (DIC) |
| 23 | Limpador de pára-brisa traseiro |
| 24 | Assentos refrigerados |
| 25 | Módulo do assento do motorista, sistema remoto de entrada sem chave |
| 26 | Bloqueio elétrico das portas do motorista (função de desbloqueio) |
| Disjuntor | |
| LT DR | Disjuntor da janela elétrica do lado do motorista |
| Conector de chicote | |
| LT DR | Conectando o chicote da porta do motorista |
| CORPO | Conector de chicote |
| CORPO | Conector de chicote |
Anúncios publicitários
Caixa de fusíveis do painel central
Ele está localizado sob o painel, à esquerda da coluna de direção.
| Conector de chicote | Uso |
|---|---|
| CORPO 2 | Conector 2 do arnês corporal |
| CORPO 1 | Conector 1 do arnês corporal |
| CORPO 3 | Conector 3 do arnês corporal |
| HEADLINER 3 | Conector 3 do chicote de telhado |
| HEADLINER 2 | Conector 2 do chicote de telhado |
| CABEÇALHO 1 | Conector 1 do chicote de telhado |
| SEO / UPFITTER | Conector de Chicote de Retrofit de Opção de Equipamento Especial |
| Disjuntor | |
| CB1 | Disjuntor da janela elétrica do lado do passageiro |
| CB2 | Disjuntor do assento do passageiro |
| CB3 | Disjuntor do assento do motorista |
| CB4 | Janela deslizante traseira |
Caixa de fusíveis do compartimento do motor
Localização da caixa de fusíveis
Anúncios publicitários
Diagrama da caixa de fusíveis
Atribuição de fusíveis e relé no compartimento do motor
| № / Nome | Uso |
|---|---|
| 1 | Trailer direito para parar / sinal de mudança de direção |
| 2 | Controle de suspensão eletrônica, exaustão controlada por nível automático |
| 3 | Trailer esquerdo para parar / sinal de mudança de direção |
| 4 | Controles do motor |
| cinco | Módulo de controle do motor, controle do acelerador |
| 6 | Controlador de freio de trailer |
| 7 | Arruela frontal |
| oito | Sensor de oxigênio |
| nove | Sistema de travagem antibloqueio 2 |
| dez | Luzes de ré do trailer |
| onze | Farol inclinado do lado do motorista |
| 12 | Módulo de controle do motor (bateria) |
| 13 | Injetores de combustível, bobinas de ignição (lado direito) |
| quatorze | Módulo de controle de transmissão (bateria) |
| quinze | Luzes de marcha atrás para veículos |
| dezesseis | Farol baixo do lado do passageiro |
| 17 | Compressor de ar condicionado |
| 18 | Sensores de oxigênio |
| dezenove | Controles de transmissão (ignição) |
| vinte | Bomba de combustivel |
| 21 | Módulo de controle do sistema de combustível |
| 22 | Não usado |
| 23 | Não usado |
| 24 | Injetores de combustível, bobinas de ignição (lado esquerdo) |
| 25 | Luzes de estacionamento de trailers |
| 26 | Luzes de estacionamento do lado do motorista |
| 27 | Luzes de estacionamento do lado do passageiro |
| 28 | Faróis de nevoeiro |
| 29 | buzina |
| trinta | Farol alto do lado do passageiro |
| 31 | Luzes diurnas (DRL) |
| 32 | Farol alto do lado do motorista |
| 33 | Luzes diurnas 2 |
| 34 | Teto solar |
| 35 | Sistema de ignição por chave, sistema anti-roubo |
| 36 | Limpador |
| 37 | Usando SEO B2 Upfitter (bateria) |
| 38 | Pedais elétricos ajustáveis |
| 39 | Controles de clima (bateria) |
| 40 | Sistema de airbag (ignição) |
| 41 | Amplificador |
| 42 | Sistema de áudio |
| 43 | Diversos (ignição), controle de cruzeiro |
| 44 | Não usado |
| 45 | Sistema de airbag (bateria) |
| 46 | Grupo de painel |
| 47 | PTO |
| 48 | Espelho de temperatura da bússola de controle de ar condicionado auxiliar (ignição) |
| 49 | Stoplamp Center Elevado (CHMSL) |
| cinquenta | Desembaçador traseiro |
| 51 | Espelhos aquecidos |
| 52 | Usando o intensificador SE0B1 (bateria) |
| 53 | Isqueiro, tomada para acessórios |
| 54 | Usando o compressor de controle de nível automático |
| 55 | Controles do clima (ignição) |
| 56 | Módulo de controle do motor, bomba de combustível secundária (ignição) |
| Fusíveis J-Case | |
| 57 | Ventilador de refrigeração 1 |
| 58 | Não usado |
| 59 | Sistema de travagem antibloqueio para serviços pesados |
| 60 | Ventilador de refrigeração 2 |
| 61 | Sistema de travagem antibloqueio 1 |
| 62 | Entrada |
| 63 | Stud 2 (freios do trailer) |
| 64 | Centro elétrico no ônibus esquerdo 1 |
| 65 | Não usado |
| 66 | Sistema de lavagem aquecido / não utilizado |
| 67 | Sistema de tração nas quatro rodas / caixa de transferência |
| 68 | Stud 1 (alimentação da bateria do conector do trailer) (fusível -40A opcional necessário) |
| 69 | Centro elétrico no meio do ônibus 1 |
| 70 | Ventilador de ar condicionado |
| 71 | Não usado |
| 72 | Centro elétrico no ônibus esquerdo 2 |
| Retransmissão | |
| FAN HI | Ventilador de refrigeração de alta velocidade |
| FAN LO | Ventilador de resfriamento de baixa velocidade |
| CNTRL FAN | Controle do ventilador de refrigeração |
| HDLP LO / HID | Farol baixo |
| LUZ DE NEVOEIRO | Faróis de nevoeiro dianteiros |
| A / C CMPRSR | Compressor de ar condicionado |
| STRTR | Entrada |
| PWR / TRN | Powertrain |
| PMP FUEL | Bomba de combustivel |
| LAMP PRK | Luzes de estacionamento |
| TRAJE TRASEIRO | Desembaçador traseiro |
| RUN / CRNK | Potência comutada |
Anúncios publicitários
Bloco de fusíveis do compartimento do motor auxiliar híbrido
O bloco de fusíveis está localizado no compartimento do motor perto da frente do veículo.
Bloco de fusíveis do compartimento do motor auxiliar híbrido
| № / Nome | Uso |
|---|---|
| 1 | ACPO (apenas SUV) |
| 2 | BECM FAN |
| 3 | Accius |
| 4 | CABINE HTR PMP |
| cinco | VAZIO |
| 6 | BOMBA DE REFRIGERAÇÃO |
| 7 | EPS |
| oito | Módulo de controle do motor / gerador 1 |
| nove | Módulo de controle do motor / gerador 2 |
| dez | BECM |
| Fusíveis J-Case | |
| FAN 1 | Ventilador de refrigeração 1 |
| BOMBA TRANS | Bomba de fluido de transmissão auxiliar |
| FAN 2 | Ventilador de refrigeração 2 |
| CABINE HTR PMP | Bomba de aquecedor de cabine |
| Retransmissão | |
| BOMBA DE CABINE HTR | Bomba de aquecedor de cabine |
| BOMBA DE REFRIGERAÇÃO | Bomba de refrigeração |
| BAIXO VENTILADOR | Relé de baixa velocidade do ventilador de resfriamento |
| MID FAN 1 | Ventilador de resfriamento médio 1 |
| FAN HI | Relé do ventilador de refrigeração de alta velocidade |
| MID FAN 2 | Ventilador de resfriamento médio 2 |
| CNTRL FAN | Controle do ventilador de refrigeração |
