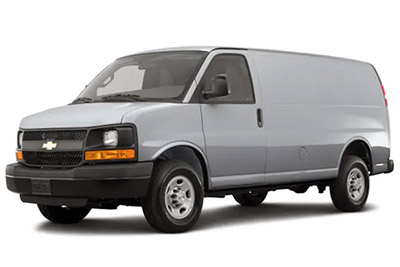

Neste artigo, consideramos o Chevrolet Express de segunda geração, produzido de 2003 a 2019. Aqui você encontrará diagramas de caixa de fusíveis do Chevrolet Express 2003, 2003, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 , 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 e 2022 , obtenha informações sobre a localização dos painéis de fusíveis dentro do carro e conheça a atribuição de cada fusível (layout do fusível) e relé.
Contents
Fusível Layout Chevrolet Express 2003-2022
Os fusíveis do isqueiro (tomada elétrica) do Chevrolet Express estão localizados na caixa de fusíveis do compartimento do motor. 2003-2007 – ver fusíveis № 29 (Tomadas Auxiliares) e №30 (Isqueiro). 2008-2009 ver fusíveis №33 (Tomada Auxiliar) e №38 (Isqueiro). 2010-2022 – ver fusíveis №25 (Tomada Auxiliar) e №73 (Isqueiro).
Localização da caixa de fusíveis
Caixa de Fusíveis do Console de Piso
Está localizado sob o banco do motorista.
Compartimento do motor
Ele está localizado no lado do motorista do compartimento do motor.
Diagramas da caixa de fusíveis
Versões de anúncios
2003, 2004, 2005, 2006, 2007
Caixa de Fusíveis do Console de Piso
Atribuição dos fusíveis e relé na caixa de fusíveis do console de piso (2003-2007)
| № | Uso |
|---|---|
| 1 | Poupar |
| 2 | Espelho Retrovisor Externo |
| 3 | Lâmpada de cortesia/SEO |
| 4 | Sinal de Parada/Vire Traseiro Esquerdo |
| 5 | Fechaduras de Carga |
| 6 | Sinal de Parada/Vire Traseiro Direito |
| 7 | Travas do motorista |
| 8 | Lâmpada Stop/Centro Alta Montada |
| 9 | Controle climático 1 |
| 10 | Controle climático |
| 11 | Freios |
| 12 | Espelho/Desembaçador Aquecido |
| 13 | Soprador traseiro direito |
| 14 | Retrovisor do motorista |
| 15 | Fechaduras |
| 16 | Parque Upfitter |
| 17 | Não disponível |
| 18 | Lâmpada de estacionamento traseira esquerda |
| 19 | Retrovisor de passagem |
| 20 | Lâmpada de estacionamento traseira direita |
| 21 | Lâmpada do estacionamento de trailers |
| 22 | Lâmpada de estacionamento dianteira |
| 32 | Auxiliar 1 |
| 33 | Auxiliar 2 |
| Disjuntor | |
| 34 | Janela de poder |
| Relés | |
| 23 | Energia Acessória Residual da Janela |
| 24 | Auxiliar |
| 25 | Desembaçador traseiro direito |
| 26 | Lâmpada de cortesia |
| 27 | Desbloqueio de carga |
| 28 | Desbloqueio do motorista |
| 29 | Lâmpada de estacionamento |
| 30 | Fechaduras |
| 31 | Desbloqueio do passageiro |
Versões de anúncios
Compartimento do motor
Atribuição dos fusíveis e relé no Compartimento do Motor (2003-2007)
| № | Uso |
|---|---|
| 1 | Bateria de rádio |
| 2 | Gasolina: Bateria do módulo de controle do trem de força Diesel: FOH, módulo de controle do motor, bateria do módulo de controle da transmissão |
| 3 | Lâmpada de curva traseira esquerda |
| 4 | Lâmpada de curva traseira direita |
| 5 | Fiação do reboque das lâmpadas de backup |
| 6 | Ignição 0 |
| 7 | Luz de parada |
| 8 | Desembaçador traseiro direito/espelho aquecido |
| 9 | Luz diurna direita/sinalizador de direção |
| 10 | Luz diurna esquerda/sinalizador de direção |
| 11 | Módulo de controle da carroceria do caminhão 4 |
| 12 | Bomba de combustivel |
| 13 | Reboque |
| 14 | Sinalizadores de perigo |
| 15 | Buzina |
| 16 | Módulo de controle da carroceria do caminhão 3 |
| 17 | Sinal de parada/direção do reboque |
| 18 | Módulo de controle da carroceria do caminhão 2 |
| 19 | Módulo de controle da carroceria do caminhão |
| 20 | Atuador de Função Remota |
| 21 | Gasolina: Motor 2 Diesel: Sobressalente |
| 22 | Ignição E |
| 23 | Motor 1 |
| 24 | Ignição do módulo de controle da carroceria do caminhão 1 |
| 25 | Gasolina: Diesel sobressalente : Aquecedor de combustível |
| 26 | Espelho Retrovisor Interno |
| 27 | Bloco do motor |
| 28 | Sistema de Intertravamento de Mudança de Transmissão do Freio |
| 29 | Tomadas Auxiliares |
| 30 | Isqueiro |
| 31 | Grupo do painel de instrumentos |
| 32 | Ar condicionado |
| 33 | Gasolina: Diesel sobressalente : Módulo de controle do motor |
| 34 | Gasolina: Solenóide de ventilação do canister Diesel: Faróis de neblina traseiros |
| 35 | Poupar |
| 36 | Intertravamento de câmbio da transmissão do freio, ré do veículo |
| 37 | Airbag |
| 38 | Gasolina: Módulo de controle do trem de força Ignição 1 Diesel: Módulo de controle do motor, Módulo de controle da transmissão, Módulo de controle da vela incandescente Ignição 1 |
| 39 | Gasolina: Sensor de Oxigênio B Diesel: Sobressalente |
| 40 | Sensor de oxigênio A |
| 41 | Limpadores de pára-brisa |
| 42 | Farol direito – farol baixo |
| 43 | Farol Esquerdo – Farol Baixo |
| 44 | Farol Esquerdo – Farol Alto |
| 45 | Farol direito – farol alto |
| 46 | Gasolina: Controlador de carroceria de caminhão – acessório Diesel: Controlador de carroceria de caminhão, acessório de módulo de controle de transmissão |
| 47 | Limpador de pára-brisa dianteiro |
| 48 | Freios Antibloqueio, Sistema de Melhoria da Estabilidade do Veículo |
| 49 | Ignição A |
| 50 | Reboque |
| 51 | Ventilador de controle climático |
| 52 | Ignição B |
| 63 | Gasolina: Diesel sobressalente : Atuador do Módulo de Controle do Motor |
| 64 | Poupar |
| Relés | |
| 53 | Limpador de pára-brisa |
| 54 | Ar condicionado |
| 55 | Gasolina: Diesel sobressalente : Faróis de neblina traseiros |
| 56 | Farol – Farol Alto |
| 57 | Bomba de combustivel |
| 58 | Farol – Farol Baixo |
| 59 | Buzina |
| 62 / SOBRESSALENTE (G), ECM (D) |
Gasolina: Diesel sobressalente : Módulo de controle do motor |
| 61 / STRTR | Iniciante |
| Disjuntor | |
| 60 / ASSENTO PWR |
2003-2005: Power Window (#60) 2006-2007: Power Seat |
2008, 2009
Versões de anúncios
Caixa de Fusíveis do Console de Piso
Atribuição dos fusíveis e relé na caixa de fusíveis do console de piso (2008, 2009)
| № | Uso |
|---|---|
| 1 | Climatização 2 (AVAC) |
| 2 | Bússola |
| 3 | Interruptor de ignição, módulo do sistema antifurto (PK3) |
| 4 | Lâmpadas de Cortesia Upfitter |
| 5 | Climatização 1 (AVAC) |
| 6 | Vazio |
| 7 | Grupo do painel de instrumentos |
| 8 | Sistema de áudio, carrilhão |
| 9 | Lâmpada auxiliar de estacionamento |
| 10 | Lâmpadas Auxiliares de Reboque de Reboque |
| 11 | Atuador de Função Remota, Monitor de Pressão dos Pneus (TPM) |
| 12 | Controles de controle climático (HVAC) |
| 13 | Lâmpadas para trailers |
| 14 | Luzes de estacionamento dianteiras |
| 15 | Luzes traseiras, lanternas traseiras |
| 16 | Vazio |
| 17 | Sensor de volante |
| 18 | Interruptor do Espelho Retrovisor Externo |
| 19 | Vazio |
| 20 | Vazio |
| 21 | Desembaçador traseiro |
| 22 | Aquecedor de espelho retrovisor externo |
| 23 | Vazio |
| 24 | Vazio |
| 25 | Destravamento da Porta de Carga |
| 26 | Trava da porta traseira |
| 27 | Fechadura da porta dianteira |
| 28 | Destravamento da porta traseira do passageiro |
| 29 | Lâmpadas de Parque Aprimoradas |
| 30 | Destravamento da porta do passageiro dianteiro |
| 31 | Destravamento da porta do motorista |
| 32 | Sistema de airbag, sistema de detecção automática de ocupantes (AOS) |
| 33 | Lâmpada de estacionamento traseira direita |
| 34 | Lâmpada de estacionamento traseira esquerda |
| 35 | Auxiliar Upfitter 2 (J-Case) |
| 36 | Auxiliar Upfitter 1 (J-Case) |
| 37 | Soprador Traseiro (J-Case) |
| 38 | Vazio (J-Case) |
| 39 | Executar (microcorrente alta) |
| 40 | Lâmpadas de estacionamento (microcorrente alta) |
| 41 | Vazio (Mini Micro) |
| 42 | Auxiliar Upfitter 2 (Relé ISO de Alta Corrente) |
| 43 | Potência do acessório retido (RAP) (microcorrente alta) |
| 44 | Desembaçador Traseiro (Micro Corrente Alta) |
| Disjuntor | |
| 45 | Janela de poder |
| 46 | Bancos elétricos |
Versões de anúncios
Compartimento do motor
Atribuição dos fusíveis e relé no Compartimento do Motor (2008, 2009)
| № | Uso |
|---|---|
| 1 | Farol alto esquerdo |
| 2 | Bomba de combustivel |
| 3 | Vazio |
| 4 | Diesel: Aquecedor de Combustível |
| 5 | Farol alto direito |
| 6 | Vazio |
| 7 | Farol baixo esquerdo |
| 8 | Luz de freio direita, sinal de direção do reboque |
| 9 | Farol baixo direito |
| 10 | Luzes de circulação diurna 2 (DRL) |
| 11 | Gasolina: Ignição do Módulo de Controle do Sistema de Combustível |
| 12 | Luzes de circulação diurna 1 (DRL) |
| 13 | Luz de freio auxiliar |
| 14 | Diesel: Módulo Aquecedor Operado a Combustível |
| 15 | Gasolina: Bateria do Módulo de Controle do Sistema de Combustível |
| 16 | Luz de freio esquerda, sinal de direção do reboque |
| 17 | Gasolina: Solenóide de Ventilação do Canister |
| 18 | Vazio |
| 19 | Vazio |
| 20 | Módulo de controle da carroceria 1 |
| 21 | Opção de equipamento especial (SEO) |
| 22 | Módulo de controle da carroceria 4 |
| 23 | Módulo de controle da carroceria 6 |
| 24 | Vazio |
| 25 | Módulo de controle da carroceria 7 |
| 26 | Módulo de controle da carroceria 3 |
| 27 | Módulo de controle da carroceria 5 |
| 28 | Vazio |
| 29 | Vazio |
| 30 | Grupo do painel de instrumentos |
| 31 | Vazio |
| 32 | Interruptor de freio |
| 33 | Tomada Auxiliar |
| 34 | Airbag |
| 35 | Fiação do reboque |
| 36 | Gasolina: Sensor de volante |
| 37 | Módulo de controle da carroceria 2 |
| 38 | Isqueiro, controlador de link de dados |
| 39 | Limpador de pára-brisa |
| 40 | Vazio |
| 41 | Limpador de parabrisa |
| 42 | Vazio |
| 43 | Buzina |
| 44 | Bateria do Módulo de Controle de Transmissão |
| 45 | Vazio |
| 46 | Gasolina: Sensor de Oxigênio 1 |
| 47 | Ignição do Módulo de Controle de Transmissão |
| 48 | Ignição do Módulo de Controle do Motor |
| 49 | Sensor de fluxo de ar em massa, ventilação do recipiente |
| 50 | Módulo de controle do motor, trem de força |
| 51 | Transmissão |
| 52 | Gasolina: Injetores de ignição uniforme |
| 53 | Diesel: Módulo de vela incandescente |
| 54 | Bateria do Módulo de Controle do Motor |
| 55 | Gasolina: Injetores de ignição ímpar |
| 56 | Gasolina: Sensor de Oxigênio 2 |
| 57 | Compressor de ar condicionado |
| 58 | Diesel: embreagem do ventilador |
| 59 | Gasolina: Injetores de Combustível V6 |
| 60 | Módulo do Sistema de Freio Antitravamento (J-Case) |
| 61 | Motor do sistema de freio antitravamento (J-Case) |
| 62 | Fiação do reboque (J-Case) |
| 63 | Vazio |
| 64 | Solenóide de partida (J-Case) |
| 65 | Diesel: Módulo de Controle do Motor (ECM), Powertrain (J-Case) |
| 66 | Soprador Frontal (J-Case) |
| 67 | Vazio |
| 77 | Corpo BEC (Mega Fusível) |
| Relés | |
| 68 | Vazio |
| 69 | Run, Crank (Alta Corrente Micro) |
| 70 | Limpador de pára-brisa alto (microcorrente alta) |
| 71 | Limpador de pára-brisa (microcorrente alta) |
| 72 | Bomba de combustível (Mini Micro) |
| 73 | Manivela (Alta Corrente Micro) |
| 74 | Compressor de Ar Condicionado (Mini Micro) |
| 75 | Embreagem do Ventilador (Estado Sólido) |
| 76 | Powertrain (Alta Corrente Micro) |
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 e 2022
Versões de anúncios
Caixa de Fusíveis do Console de Piso
Atribuição dos fusíveis e relé na caixa de fusíveis do console de piso (2010-2022)
| № | Uso |
|---|---|
| F1 | — |
| F2 | Sensor de volante |
| F3 | Luzes de Estacionamento Auxiliares |
| F4 | Luzes de estacionamento dianteiras |
| F5 | Lâmpadas para trailers |
| F6 | Upfitter/Lâmpadas de estacionamento |
| F7 | Lâmpada de estacionamento traseira direita |
| F8 | Lâmpada de estacionamento traseira esquerda |
| F9 | Interruptor do espelho retrovisor externo 2019-2022: Interruptor do espelho traseiro externo/ajustador de controle de desbloqueio de trava da porta/módulo de câmera frontal |
| F10 | Airbag/detecção automática de ocupantes |
| F11 | OnStar (se equipado) |
| F12 | Adaptador de controle de trava/destravamento da porta (se equipado) 2019-2020: ECM batt V6 gas |
| F13 | Aquecimento, Ventilação e Ar Condicionado 2 |
| F14 | Aquecimento, Ventilação e Ar Condicionado 1 |
| F15 | 2010-2019: Não usado. 2020-2022: display LED refletido |
| F16 | Upfitter aux 1 / ambulância a gás |
| F17 | Espelhos retrovisores externos aquecidos |
| F18 | Desembaçador do vidro traseiro |
| F19 | Bússola |
| F20 | Rádio / Chime / rádio via satélite SiriusXM |
| F21 | Atuador de Função Remota/Monitor de Pressão dos Pneus |
| F22 | Interruptor de ignição/sensor de ignição de lógica discreta |
| F23 | Conjunto de instrumentos |
| F24 | — |
| F25 | Controle de aquecimento, ventilação e ar condicionado |
| F26 | Luzes de ré auxiliar/reboque |
| F27 | Lâmpadas de ré |
| F28 | Upfitter 2 / Lâmpadas de leitura / Ambulância |
| F29 | Ventilador traseiro |
| F30 | Lâmpadas Upfitter/Cortesia |
| F31 | Fechadura da porta dianteira |
| F32 | Trava da porta traseira |
| F33 | Destravamento da Porta de Carga |
| F34 | Destravamento da porta do passageiro |
| F35 | Destravamento da porta traseira do passageiro |
| F36 | Destravamento da porta do motorista |
| F37 | Vazio |
| F38 | — |
| Relés | |
| K1 | Executar (microcorrente alta) |
| K2 | Vazio (micro corrente alta) |
| K3 | Lâmpadas de estacionamento (microcorrente alta) |
| K4 | Auxiliar Upfitter 2 (Mini de Alta Corrente) |
| K5 | Desembaçador Traseiro (Micro Corrente Alta) |
| K6 | Potência do acessório retido (RAP) (microcorrente alta) |
| Disjuntor | |
| CB1 | Bancos elétricos |
| CB2 | Janelas elétricas |
Versões de anúncios
Compartimento do motor
Atribuição dos fusíveis e relé no compartimento do motor (2010-2022)
| № | Uso |
|---|---|
| 1 | motor ABS |
| 2 | Módulo ABS |
| 3 | Luz de freio direita do reboque/Lâmpada de direção |
| 4 | — |
| 5 | — |
| 6 | Módulo de controle do sistema de combustível/Ignição |
| 7 | Módulo de controle da carroceria 5 |
| 8 | Módulo de controle da carroceria 7 |
| 9 | Módulo de controle da carroceria 4 |
| 10 | Grupo de instrumentos |
| 11 | Fiação do reboque |
| 12 | 2010-2016, 2018-2022: Não usado 2017: Módulo de câmera de visão traseira interior |
| 13 | 2010-2016: Interruptor de freio 2017: Não usado 2018-2022: Módulo de câmera de visão traseira interior |
| 14 | Limpador de parabrisa |
| 16 | Buzina |
| 17 | Transmissão |
| 18 | A/C |
| 19 | Bateria do módulo de controle do motor |
| 20 | 2018-2019: Cutaway/Lâmpada de freio esquerda/Lâmpada de direção. 2020-2022: Lâmpada de paragem/virar à esquerda |
| 21 | Luz de freio esquerda do reboque / Luz de direção |
| 22 | 2018-2019: Cutaway/Frente direita/Turnlamp. 2020-2022: Lâmpada de paragem/virar à esquerda do reboque |
| 23 | 2021-2022: Sensor NOX (Somente Diesel) |
| 24 | Bomba de combustivel |
| 25 | Tomada Auxiliar |
| 26 | Módulo de controle da carroceria 3 |
| 27 | Opção de equipamento especial |
| 28 | Airbag |
| 29 | Sensor de volante |
| 30 | Módulo de controle do motor Módulo de ignição/vela incandescente |
| 31 | Módulo de controle de transmissão/Ignição |
| 32 | Bateria do módulo de controle da transmissão 1/energia da bateria do módulo de controle do motor (gás 6 cil) |
| 33 | 2017-2022: Módulo auxiliar de estacionamento traseiro |
| 34 | 2021-2022: Sensor NOX (Somente Diesel) |
| 35 | 2010-2017: Módulo de Aquecedor Operado a Combustível 2018-2020: Não Usado 2021-2022: Módulo de Controle de Aquecedor de Combustível (Somente Diesel |
| 36 | Bateria do Módulo de Controle do Sistema de Combustível |
| 41 | 2018-2020: Alimentação da bateria do módulo de controle de transmissão 2 |
| 42 | Fiação do reboque |
| 43 | 2010-2016: Ventilador alto 2017: Embreagem do ventilador EV 2018-2020: Não usado 2021-2022: Embreagem do ventilador eletro viscoso (somente diesel) |
| 44 | Solenóide de partida |
| 45 | Módulo de controle do motor/Powertrain |
| 46 | 2010-2016: Bateria do Módulo de Controle do Sistema de Combustível 2017: Não Usada 2018-2022: Inversor AC DC |
| 47 | Ventilador de resfriamento – baixo |
| 51 | Farol alto esquerdo |
| 52 | Farol alto direito |
| 53 | Farol baixo esquerdo |
| 54 | Farol baixo direito |
| 55 | Limpadores |
| 56 | Solenóide de ventilação do recipiente |
| 58 | Módulo de controle da carroceria 2 |
| 59 | Módulo de controle da carroceria 1 |
| 61 | 2010-2017: Não usado 2018-2022: Solenóide de óleo do motor / Aquecedor de ventilação do cárter (Somente diesel) |
| 62 | Sensor O2 2 / Ventilador EV (diesel) |
| 63 | — |
| 64 | Fluxo de ar em massa/ventilação do recipiente |
| 65 | Ignição/Injetores – ímpar |
| 66 | Luzes de circulação diurna 2 |
| 67 | Luzes de circulação diurna 1 |
| 68 | Luzes de freio auxiliares |
| 69 | 2010-2016: Não usado 2017: Luzes de freio de reboque 2018-2022: Alimentação externa para reboque |
| 70 | 2018-2020: Upfitter faróis |
| 71 | Aquecedor de combustível/sensor de combustível flexível |
| 72 | Módulo de controle da carroceria 6 |
| 73 | Conexão de link de isqueiro/dados |
| 74 | Ventilador frontal |
| 75 | Injetores de combustível V6 / módulo de controle do motor diesel |
| 76 | 2021-2022: Sensores de fuligem (somente diesel) |
| 77 | sensor de O2 1 |
| 78 | Módulo de controle do motor/Powertrain |
| 79 | Ignição/Injetores – mesmo |
| Relés | |
| 15 | Executar/Acionar |
| 37 | 2021-2022: Sensor NOX (Somente Diesel) |
| 38 | Bomba de combustivel |
| 39 | Manivela |
| 40 | Compressor A/C |
| 48 | 2010-2016: Ventilador alto 2017: Embreagem do ventilador EV 2018-2020: Não usado 2021-2022: Embreagem do ventilador eletro viscoso (somente diesel) |
| 49 | Trem de força |
| 50 | 2010: Embreagem do Ventilador (EV) 2011-2020: Não Usado |
| 57 | Ventilador de resfriamento – baixo / Não usado |
| 60 | Controle do Ventilador / Não Usado |
Bloco de Fusíveis Auxiliares (2018-2022)
Este bloco está localizado próximo à caixa de fusíveis no compartimento do motor.
| Fusíveis | Uso |
|---|---|
| MR-1 | Melhorador 1 |
| MR-2 | Melhorador 2 |
| MR-3 | Controle de potência do upfitter |
| Relés: | |
| RM Rel 1 | Melhorador 1 |
| RM Rel 2 | Melhorador 1 |
Porta-fusível Mega (2018-2021) – Motor de partida
