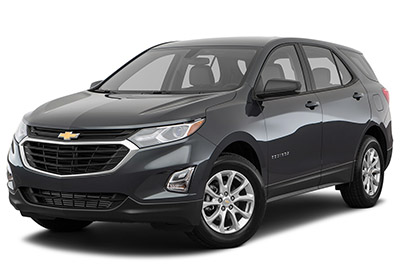

Neste artigo, consideramos a terceira geração do Chevrolet Equinox, disponível de 2018 até hoje. Aqui você encontrará diagramas de caixa de fusíveis do Chevrolet Equinox 2018, 2019 e 2020 , obter informações sobre a localização dos painéis de fusíveis no interior do carro e saber mais sobre a atribuição de cada fusível (layout dos fusíveis). Fusíveis) e relés.
Contents
Layout do fusível Chevrolet Equinox 2018-2020…
Os fusíveis do acendedor de cigarros / tomada Chevrolet Equinox são o fusível №F37 (acendedor de cigarros), disjuntores CB1 (tomada auxiliar dianteira) e CB2 (console da tomada auxiliar) na caixa de fusíveis e fusível №21 (traseiro) tomada auxiliar) no caixa de fusíveis do porta-malas.
Localização da caixa de fusíveis
Compartimento do passageiro
O bloco de fusíveis do painel está localizado sob o painel do lado do motorista.
Para acessá-lo, pressione e solte a trava perto do quadrado central superior.
Compartimento do motor
Compartimento de bagagem
O bloco de fusíveis do compartimento traseiro está localizado atrás de um painel de acabamento na lateral do compartimento traseiro.
Diagramas de caixa de fusíveis
Anúncios publicitários
2018, 2019, 2020
Painel
Alocação de fusíveis e relés no painel de instrumentos (2018, 2019, 2020)
| Não. | Uso |
|---|---|
| F01 | Inversor DC AC |
| F02 | Janelas frontais |
| F03 | Trailer de freio |
| F04 | Ventilador de aquecimento, ventilação e ar condicionado |
| F05 | Módulo de controle de corpo 2 |
| F06 | CGM |
| F07 | Não usado |
| F08 | Módulo de controle de corpo 3 |
| F09 | Amplificador |
| F10 | Não usado |
| F11 | Não usado |
| F12 | Não usado |
| F13 | Não usado |
| F14 | 2018-2019: alavanca de câmbio eletrônica. 2020: não usado |
| F15 | Módulo de controle de transmissão |
| F 16 | Bancos dianteiros aquecidos |
| F17 | Conector de link de dados esquerdo |
| F18 | Módulo de controle do corpo 7 |
| F19 | Espelho lateral |
| F20 | Módulo de controle do corpo 1 |
| F21 | Módulo de controle do corpo 4 |
| F22 | Módulo de controle do corpo 6 |
| F23 | Trava da coluna de direção elétrica |
| F24 | Módulo de detecção e diagnóstico |
| F25 | Sensor de ocupação |
| F26 | Não usado |
| F27 | Assentos Elétricos |
| F28 | Vidros traseiros |
| F29 | Não usado |
| F30 | 2018-2019: Interruptor dos bancos dianteiros aquecidos. 2020: não usado |
| F31 | Controles do volante |
| F32 | Módulo de controle de corpo 8 |
| F33 | Aquecimento, ventilação e ar condicionado |
| F34 | Entrada passiva, partida passiva |
| F35 | Trava da porta traseira |
| F36 | 2018: carregador de turno 2019-2020: módulo carregador sem fio / acessório USB |
| F37 | Mais leve |
| F38 | OnStar |
| F39 | Painel USB |
| F40 | Módulo da câmera / módulo da porta traseira |
| F41 | Módulo de ajuda ao estacionamento |
| F42 | Rádio |
| Retransmissão | |
| K01 | 2018-2019: Deadbolt. 2020: não usado |
| K02 | Poder acessório retido |
| K03 | Porta traseira |
| K04 | Não usado |
| K05 | Logística |
| Disjuntores | |
| CB1 | 2018: Tomada de alimentação auxiliar antes de 2019-2020: não usada |
| CB2 | Console de saída de energia auxiliar |
Anúncios publicitários
Compartimento do motor
Alocação de fusíveis e relés no compartimento do motor (2018, 2019, 2020)
| Não. | Uso |
|---|---|
| F01 | Iniciante 1 |
| F02 | Starter 2 |
| F03 | Sonda lambda 1 |
| F04 | Módulo de controle do motor |
| F05 | Sensor FlexFuel |
| F06 | Módulo de controle de transmissão |
| F07 | Não usado |
| F08 | Módulo de controle do motor |
| F09 | Embreagem de ar condicionado |
| F10 | Respiradouro da vasilha |
| F11 | Sistema de combustível |
| F12 | Bancos dianteiros aquecidos |
| F13 | 2018-2019: Bomba de pós-ebulição. 2020: Bomba de refrigeração do motor |
| F14 | Não usado |
| F15 | Sonda lambda 2 |
| F 16 | 2018: Injetores de combustível – ímpar 2019-2020: Bobinas de ignição |
| F17 | 2018: injetores de combustível – mesmos 2019-2020: módulo de controle do motor |
| F18 | Não utilizado / Módulo de redução catalítica seletiva (somente diesel) |
| F19 | Não usado / sensor de fuligem NOx (apenas diesel) |
| F20 | Conversor DC DC 2 |
| F21 | Controle de mudança de marcha |
| F22 | Bomba de freio antibloqueio |
| F23 | 2018: lava-vidros dianteiro 2019-2020: bomba lava-vidros dianteiro / traseiro |
| F24 | Não usado |
| F25 | Não usado / aquecedor de combustível diesel (apenas diesel) |
| F26 | Não usado |
| F27 | Válvulas de freio antibloqueio |
| F28 | Trailer LD |
| F29 | Desembaçador da janela traseira |
| F30 | Descongelador de espelho |
| F31 | Não usado |
| F32 | Funções variáveis |
| F33 | Não usado |
| F34 | buzina |
| F35 | 2018: Bomba de vácuo 2019-2020: não usada |
| F36 | Farol direito |
| F37 | Feixe principal esquerdo |
| F38 | Nivelamento automático do farol |
| F39 | Faróis de nevoeiro |
| F40 | Não usado |
| F41 | Módulo de controle de faixa de transmissão |
| F42 | Farol motorizado |
| F43 | 2018: Bomba de combustível 2019-2020: não usada |
| F44 | Espelho retrovisor interno |
| F45 | 2018: Solenóide de ventilação do tanque 2019-2020: Assento ventilado do lado do passageiro |
| F46 | Banco do motorista ventilado |
| F47 | Kit de travamento da coluna de direção |
| F48 | Limpador de pára-brisa traseiro |
| F49 | Não usado |
| F50 | Volante aquecido |
| F51 | 2018: farol direito 2019-2020: luz diurna certa |
| F52 | Módulo de controle do motor / controle da transmissão |
| F53 | Não usado |
| F54 | 2018: limpador dianteiro 2019-2020: não usado |
| F55 | Velocidade / controle do limpador dianteiro |
| F56 | Não usado |
| F57 | 2018: farol esquerdo 2019-2020: luz diurna esquerda |
| Retransmissão | |
| K01 | Solenóide de partida |
| K02 | Controle de ar condicionado |
| K03 | 2018: Não usado 2019-2020: módulo de controle do motor |
| K04 | 2018: Controle do limpador 2019-2020: Controle do limpador dianteiro |
| K05 | Solenóide / pinhão de partida |
| K06 | Não usado / Aquecedor de combustível (somente diesel) |
| K07 | Não usado |
| K08 | Não usado |
| K09 | 2018: Velocidade do limpador 2019-2020: Velocidade do limpador dianteiro |
| K10 | Não usado |
| K11 | Não usado |
| K12 | Faróis |
| K13 | Faróis / luzes diurnas |
| K14 | Executar / Manivela |
| K15 | Desembaçador da janela traseira |
| * K16 | buzina |
| * K17 | Redução Catalítica Seletiva |
| * K18 | Faróis de nevoeiro |
| * K19 | Bomba de refrigeração |
| * K20 | Não usado |
| * K21 | Arruela traseira |
| * K22 | Arruela frontal |
| * K23 | 2018: Controle do limpador 2019-2020: Controle do limpador traseiro |
| * Relés de PCB não são reparáveis. |
Anúncios publicitários
Compartimento de bagagem
Alocação de fusíveis e relés no compartimento de bagagem (2018, 2019, 2020)
| Não. | Uso |
|---|---|
| F1 | 2018-2019: Aquecedor de combustível de exaustão. 2020: Aquecedor de exaustão de combustível / Módulo de combustível de redução catalítica seletiva (somente diesel) |
| F2 | Porta traseira |
| F3 | Potência auxiliar do trailer |
| F4 | 2018: assentos elétricos 2019-2020: assento elétrico do passageiro |
| F5 | Módulo de assento de memória |
| F6 | Teto solar |
| F7 | Alerta de zona cega lateral |
| F8 | Luzes de ré do trailer |
| F9 | Banco traseiro aquecido 1 |
| F10 | 2018: Auxílio ao estacionamento 2019-2020: Luzes do parque |
| F11 | Banco traseiro aquecido 2 |
| F12 | Não usado |
| F13 | Luz de estacionamento do trailer |
| F14 | 2018: pisca direita do trailer 2019-2020: luz de freio / pisca direita |
| F15 | Luz de estacionamento esquerda |
| F 16 | Luz de estacionamento direita |
| F17 | 2018-2019: não usado. 2020: módulo de processamento de vídeo |
| F18 | 2018: sinal de mudança de direção à esquerda para o trailer 2019-2020: luz indicadora de mudança de direção / parada à esquerda |
| F19 | Tração nas quatro rodas |
| F20 | Lombar |
| F21 | Tomada de alimentação auxiliar traseira |
| F22 | Unidade de tração traseira |
| Retransmissão | |
| K1 | Freio direito do trailer / sinal de mudança de direção |
| K2 | Luzes de ré do trailer |
| K3 | Freio esquerdo do trailer / luz indicadora |
| K4 | Luzes do parque |
| K5 | 2018-2019: Redução Catalítica Seletiva (SCR) – (somente diesel). 2020: Aquecedor de exaustão de combustível / Módulo de combustível de redução catalítica seletiva (somente diesel) |
