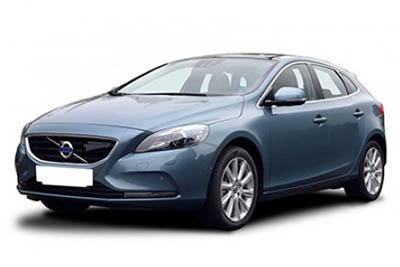

O pequeno carro familiar Volvo V40 foi produzido de 2012 a 2019. Neste artigo, você encontrará esquemas das caixas de fusíveis do Volvo V40 2013, 2014, 2015, 2016, 2017, 2018 e 2019 , obter informações sobre a localização dos painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (disposição dos fusíveis).
Layout do fusível Volvo V40 2013-2019
Os fusíveis para o isqueiro (tomada) do Volvo V40 são fusíveis # 25 (tomada 12 V, console do túnel dianteiro), # 28 (tomada 12 V, console do túnel traseiro) no motor da caixa de fusíveis do compartimento e tomada V, bagageira ) na caixa de fusíveis sob o assento.
Localização da caixa de fusíveis
1) Compartimento do motor
2) Sob o porta-luvas
- Segure o recesso e puxe até que as guias de travamento na borda inferior da tampa sejam liberadas da caixa de fusíveis.
- Remova a capa
Em um carro com volante à direita, a caixa de fusíveis sob o porta-luvas muda de lado.
3) Sob o banco dianteiro direito
Diagramas de caixa de fusíveis
Anúncios publicitários
2013
Compartimento do motor
Alocação de fusíveis no compartimento do motor (2013)
| Não. | Uma função | Amplificador |
|---|---|---|
| 7 | Bombas ABS | 40 |
| oito | Válvulas ABS | trinta |
| nove | Lavadora de faróis (opcional) | vinte |
| dez | Um fã | 40 |
| onze | – | – |
| 12 | Fusível primário para fusíveis 32-36 | trinta |
| 13 | Solenóide do atuador de partida (não liga / desliga) | trinta |
| quatorze | Pára-brisa elétrico, lado direito (opção) | 40 |
| quinze | ||
| dezesseis | Pára-brisa elétrico, lado esquerdo (opção) | 40 |
| 17 | Aquecedor de estacionamento (opcional) | vinte |
| 18 | Limpa pára-brisas | vinte |
| dezenove | Módulo eletrônico central, tensão de referência, bateria reserva (partida / parada) | cinco |
| vinte | buzina | quinze |
| 21 | Luz de freio | cinco |
| 22 | ||
| 23 | Controle de farol | cinco |
| 24 | Bobinas de relé interno | cinco |
| 25 | Tomada 12 V, console do túnel frontal | quinze |
| 26 | Módulo de controle de transmissão | quinze |
| 27 | Solenóide de embreagem A / C | quinze |
| 28 | Tomada 12 V, console do túnel traseiro | quinze |
| 29 | Sensor climático (opcional); motores de aceleração de entrada de ar | dez |
| trinta | Módulo de controle do motor (5 cilindros) | cinco |
| 31 | Assento elétrico direito (opção) | vinte |
| 32 | Bobina do relé no relé do ventilador de resfriamento (4 cil., 5 cil. Diesel); Sonda lambda (gasolina 4 cilindros); Medidor de fluxo de massa de ar (diesel), válvula de desvio, resfriamento EGR (diesel); Válvula reguladora, fluxo de combustível (5 cil. Diesel); Válvula reguladora, pressão de combustível (5 cil. Diesel) | dez |
| 32 | Bobina do relé no relé do ventilador de refrigeração (5 cilindros. Gasolina); Sonda lambda (5 cilindros a gasolina) | vinte |
| 33 | Medidor de fluxo de ar de massa (4 cilindros. Gasolina); Válvula EVAP (4 cilindros a gasolina); Válvulas de injeção (5 cilindros. Gasolina); Motor de controle, turbo (diesel 4 cil.); Válvula reguladora, fluxo de combustível (diesel 4 cil.); Solenóide, resfriamento de pistão (5 cilindros a diesel); Válvula de controle turbo (5 cil. Diesel); Sensor de nível de óleo (5 cil. Diesel) | dez |
| 34 | Válvulas (gasolina); Solenóides (gasolina); Sonda lambda (diesel); Aquecedor do cárter (5 cilindros); Medidor de fluxo de massa de ar (5 cilindros a gasolina) | dez |
| 35 | Bobinas de ignição (gasolina) | dez |
| 35 | Aquecedor de filtro diesel; Calculadora de velas incandescentes (5 cil. Diesel); Bomba de óleo, caixa de velocidades automática (5 cilindros Diesel Start / Stop) | quinze |
| 36 | Módulo de controle do motor (4 cilindros) | dez |
| 36 | Módulo de controle do motor (5 cilindros); Corpo do acelerador (5 cilindros a gasolina) | quinze |
| 37 | abdômen | cinco |
| 38 | Módulo de controle do motor; Módulo de controle de transmissão; Airbags | dez |
| 39 | Controle de altura da luz (opção) | dez |
| 40 | Servo de acionamento elétrico | cinco |
| 41 | Módulo eletrônico central | quinze |
| 42 | ||
| 43 | Bomba de refrigerante (ligada / desligada) | dez |
| 44 | Sistema de aviso de colisão | cinco |
| 45 | Sensor de pedal do acelerador | cinco |
| 46 | Ponto de carregamento, bateria reserva | – |
| 47 | ||
| 48 |
Os fusíveis 7 a 18 são do tipo “JCASE” e devem ser substituídos em uma oficina.
Os fusíveis 19-45 e 47-48 são do tipo “Mini Fuse”
Os fusíveis 19-45 e 47-48 são do tipo “Mini Fuse”
Anúncios publicitários
Sob o porta-luvas
Alocação de fusíveis sob o porta-luvas (2013)
| Não. | Uma função | Amplificador |
|---|---|---|
| 56 | Bomba de combustivel | vinte |
| 57 | – | – |
| 58 | Limpador de pára-brisa traseiro | quinze |
| 59 | Posição de reserva, iluminação interior | cinco |
| 60 | Iluminação interior; Assentos Elétricos | dez |
| 61 | Toldo, telhado de vidro (opção) | dez |
| 62 | Sensor de chuva (opcional); Espelho interior regulável (opcional); Sensor de umidade (opção) | cinco |
| 63 | Sistema de aviso de colisão (opção) | cinco |
| 64 | – | – |
| 65 | Destrancamento da porta traseira (ver também fusível 84) | dez |
| 66 | ||
| 67 | Posição de reserva 3, tensão constante | cinco |
| 68 | Trava de direção | quinze |
| 69 | Painel combinado | cinco |
| 70 | Aba de combustível com travamento central (Veja também o fusível 83) | dez |
| 71 | Painel de clima | dez |
| 72 | Módulo de volante | 7,5 |
| 73 | Sirene de alarme (opção); Conector de link de dados OBDII | cinco |
| 74 | Feixe principal | quinze |
| 75 | ||
| 76 | Luz reversa | dez |
| 77 | Limpadores de para-brisa (veja também fusível 82); Limpador traseiro (ver também fusível 82) | vinte |
| 78 | Imobilizador | cinco |
| 79 | Posição de reserva 1, tensão constante | quinze |
| 80 | Posição de reserva 2, tensão constante | vinte |
| 81 | Alarme do sensor de movimento (opção); Receptor remoto | cinco |
| 82 | Limpa pára-brisas (ver também fusível 77); Limpador traseiro (veja também o fusível 77) | vinte |
| 83 | Aba de combustível com travamento central (Veja também o fusível 70) | dez |
| 84 | Destrancamento da porta traseira (ver também fusível 65) | dez |
| 85 | Elemento PTC, pré-aquecedor de ar (opção); Botão, aquecimento do banco traseiro (opção) | 7,5 |
| 86 | almofadas infláveis; Airbag de pedestre | dez |
| 87 | Posição de reserva 4, tensão constante | 7,5 |
| 88 | ||
| 89 |
Anúncios publicitários
Sob o assento
Alocação de fusíveis sob o assento (2013)
| Não. | Uma função | Amplificador |
|---|---|---|
| 1 | ||
| 2 | Sem chave (opção) | dez |
| 3 | Maçaneta da porta (sem chave (opção)) | cinco |
| 4 | Painel de controle, porta frontal esquerda | 25 |
| cinco | Painel de controle, porta frontal direita | 25 |
| 6 | Painel de controle, porta traseira esquerda | 25 |
| 7 | Painel de controle, porta traseira direita | 25 |
| oito | – | – |
| nove | Assento elétrico esquerdo (opção) | vinte |
| dez | – | – |
| onze | – | – |
| 12 | Unidade de controle de áudio (amplificador) (opção) | cinco |
| 13 | – | – |
| quatorze | Telemática (opção); Bluetooth (opcional) | cinco |
| quinze | O áudio; Unidade de controle de infoentretenimento | quinze |
| dezesseis | Rádio digital (opção); TV (opcional) | dez |
| 17 | Soquete 12 V, espaço de carga | quinze |
| 18 | – | – |
| dezenove | – | – |
| vinte | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | Soquete 2 do trailer (opção) | vinte |
| 24 | Fusível primário para fusíveis 12-16; Infotainment | 40 |
| 25 | – | – |
| 26 | Soquete de reboque 1 (opção) | 40 |
| 27 | Descongelador de vidro traseiro | trinta |
| 28 | – | – |
| 29 | BLIS (opção) | cinco |
| trinta | Ajuda de estacionamento (opção) | cinco |
| 31 | Câmera de estacionamento (opção) | cinco |
| 32 | – | – |
| 33 | – | – |
| 34 | Banco aquecido (lado do motorista) | quinze |
| 35 | Banco aquecido (lado do passageiro) | quinze |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
| 39 | Banco traseiro direito aquecido (opção) | quinze |
| 40 | Banco traseiro esquerdo aquecido (opção) | quinze |
| 41 | Módulo de controle AWD (opção) | quinze |
| 42 | – | – |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
Os fusíveis 24-28 são do tipo “JCASE” e devem ser substituídos em uma oficina.
Os fusíveis 1-23 e 29-46 são do tipo “Mini Fuse”.
Os fusíveis 1-23 e 29-46 são do tipo “Mini Fuse”.
2015
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis no compartimento do motor (2015)
| Não. | Uma função | Amplificador |
|---|---|---|
| 7 | Bombas ABS | 40 |
| oito | Válvulas ABS | trinta |
| nove | Lavadora de faróis (opcional) | vinte |
| dez | Um fã | 40 |
| onze | – | – |
| 12 | Fusível primário para fusíveis 32-36 | trinta |
| 13 | – | – |
| quatorze | Pára-brisas aquecido, lado direito (opção) | 40 |
| quinze | – | – |
| dezesseis | Pára-brisa aquecido do lado esquerdo (opção) | 40 |
| 17 | Aquecedor de estacionamento (opcional) | vinte |
| 18 | Limpa pára-brisas | vinte |
| dezenove | Módulo eletrônico central, tensão de referência, bateria reserva (partida / parada) | cinco |
| vinte | buzina | quinze |
| 21 | Luz de freio | cinco |
| 22 | – | – |
| 23 | Controle de farol | cinco |
| 24 | Bobinas de relé interno | cinco |
| 25 | Tomada 12 V, console do túnel frontal | quinze |
| 26 | Módulo de controle de transmissão | quinze |
| 27 | Embreagem eletromagnética A / C (1,6 litros, 5 cilindros a gasolina) | quinze |
| 28 | Tomada 12 V, console do túnel traseiro | quinze |
| 29 | – | – |
| trinta | Módulo de controle do motor (2,0 l 4 cil., 5 cil.) | cinco |
| 31 | Assento elétrico direito (opção) | vinte |
| 32 | Bobina do relé no relé do ventilador de resfriamento (4 cilindros 1,6 l, 5 cilindros Diesel); Sonda lambda (4 cilindros 1,6 l de gasolina); Medidor de fluxo de massa de ar (1,6 l diesel, 5 cilindros diesel), válvula de desvio, resfriamento EGR (1,6 l diesel); Resfriamento EGR do solenóide de bypass (5 cil. Diesel); Válvula reguladora, fluxo de combustível (5 cil. Diesel); Válvula reguladora, pressão de combustível (5 cil. Diesel) | dez |
| 32 | Sonda lambda (2,0 l 4 cil.); Bobina de relé em relé para ventilador de resfriamento (4 cil. 2,0 l) | quinze |
| 32 | Bobina do relé no relé do ventilador de refrigeração (5 cilindros. Gasolina); Sonda lambda (5 cilindros a gasolina) | vinte |
| 32 | Bobina do relé no relé do ventilador de refrigeração (5 cilindros. Gasolina); Sonda lambda (5 cilindros a gasolina) | vinte |
| 33 | Bomba de óleo da caixa de velocidades automática (5 cilindros); Medidor de fluxo de massa de ar (1,6 l gasolina, 5 cilindros. Gasolina); Válvula EVAP (1,6 l gasolina); Válvulas (4 cilindros 2,0 l 5 cilindros. Gasolina); Solenóides (5 cilindros. Gasolina); Aquecimento por ventilação do cárter (5 cilindros. Gasolina); Motor turbo de controle (1,6 l diesel); Válvula reguladora, fluxo de combustível (1,6 l diesel); Tampa do rolo do radiador do módulo de controle (1,6 l diesel); Resfriamento do pistão solenóide (5 cilindros diesel); Válvula de controle turbo (5 cil. Diesel); Sensor de nível de óleo (5 cil. Diesel); Compressor A / C (4 cilindros 2.0 l 5 cilindros Diesel); Bomba de óleo (4 cilindros 2,0 l); Válvula de resfriamento para sistema de ar condicionado (4 cilindros 2.0 l diesel); Bobinas de relé em relés para funções de partida / parada | dez |
| 34 | Válvulas (1,6 l gasolina); Solenóides (1,6 l gasolina); Injetores (5 cilindros. Gasolina); Sonda lambda (5 cil. Diesel); Aquecedor de ventilação do cárter (5 cil. Diesel) | dez |
| 34 | Válvula (4 cilindros 2.0 l diesel); Válvula EVAP (4 cilindros 2,0 l de gasolina); Aquecimento de ventilação do cárter (4 cilindros a gasolina de 2,0 l); Módulo de controle do motor (2,0 l 4 cil.), Medidor de fluxo de ar de massa (2,0 l 4 cil); Termostato (4 cilindros 2,0 l de gasolina); Bomba de resfriamento para EGR (4 cilindros 2.0 l diesel); Módulo de controle de pré-aquecimento (4 cilindros 2.0 l diesel) | quinze |
| 35 | Bobinas de ignição (1,6 l de gasolina, 5 cilindros. Gasolina) | dez |
| 35 | Bobinas de ignição (4 cilindros a gasolina de 2,0 l); Aquecedor com filtro de diesel (1,6 l diesel, 5 cilindros diesel); Módulo de controle de pré-aquecimento (5 cil. Diesel) | quinze |
| 35 | Aquecedor de filtro de diesel (4 cilindros 2.0 l diesel) | 25 |
| 36 | Módulo de controle do motor (1,6 l) | dez |
| 36 | Módulo de controle do motor (2,0 l 4 cil., 5 cil.); Corpo do acelerador (5 cilindros a gasolina) | quinze |
| 37 | abdômen | cinco |
| 38 | Módulo de controle do motor; Módulo de controle de transmissão; Airbags | dez |
| 39 | Nivelamento do farol (opção) | dez |
| 40 | Servo de acionamento elétrico | cinco |
| 41 | Módulo eletrônico central | quinze |
| 42 | – | – |
| 43 | – | – |
| 44 | Sistema de aviso de colisão | cinco |
| 45 | Sensor de pedal do acelerador | cinco |
| 46 | Ponto de carregamento, bateria reserva | – |
| 47 | – | – |
| 48 | Bomba de refrigerante (quando nenhum aquecedor de estacionamento está disponível) | dez |
Os fusíveis 7 a 18 são do tipo “JCASE” e devem ser substituídos em uma oficina.
Os fusíveis 19-45 e 47-48 são do tipo “Mini Fuse”.
Os fusíveis 19-45 e 47-48 são do tipo “Mini Fuse”.
Anúncios publicitários
Sob o porta-luvas
Alocação de fusíveis sob o porta-luvas (2015)
| Não. | Uma função | Amplificador |
|---|---|---|
| 56 | Bomba de combustivel | vinte |
| 57 | – | – |
| 58 | Limpador de pára-brisa traseiro | quinze |
| 59 | Visor no console do teto (lembrete do cinto de segurança / luz de advertência do airbag no banco do passageiro dianteiro) | cinco |
| 60 | Iluminação interior, comandos da consola superior para luzes de leitura dianteiras e iluminação do habitáculo; Assentos elétricos (opção) | 7,5 |
| 61 | Cortina de enrolar elétrica, telhado de vidro (opção) | dez |
| 62 | Sensor de chuva (opcional); Espelho interior regulável (opcional); Sensor de umidade (opção) | cinco |
| 63 | Sistema de aviso de colisão (opção) | cinco |
| 64 | – | – |
| 65 | Destrancamento da porta traseira (ver também fusível 84) | dez |
| 66 | ||
| 67 | Posição de reserva 3, tensão constante | cinco |
| 68 | Trava de direção | quinze |
| 69 | Painel combinado | cinco |
| 70 | Aba de combustível com travamento central (Veja também o fusível 83) | dez |
| 71 | Painel de clima | dez |
| 72 | Módulo de volante | 7,5 |
| 73 | Sirene de alarme (opção); Conector de link de dados OBDII | cinco |
| 74 | Feixe principal | quinze |
| 75 | ||
| 76 | Luz reversa | dez |
| 77 | Limpadores de para-brisa (veja também fusível 82); Limpador traseiro (ver também fusível 82) | vinte |
| 78 | Imobilizador | cinco |
| 79 | Posição de reserva 1, tensão constante | quinze |
| 80 | Posição de reserva 2, tensão constante | vinte |
| 81 | Alarme do sensor de movimento (opção); Receptor remoto | cinco |
| 82 | Limpa pára-brisas (ver também fusível 77); Limpador traseiro (veja também o fusível 77) | vinte |
| 83 | Aba de combustível com travamento central (Veja também o fusível 70) | dez |
| 84 | Destrancamento da porta traseira (ver também fusível 65) | dez |
| 85 | Aquecimento elétrico adicional (opção); Botão de aquecimento do banco traseiro (opção) | 7,5 |
| 86 | almofadas infláveis; Airbag de pedestre | 7,5 |
| 87 | Posição de reserva 4, tensão constante | 7,5 |
| 88 | ||
| 89 |
Anúncios publicitários
Sob o assento
Alocação de fusíveis sob o assento (2015)
| Não. | Uma função | Amplificador |
|---|---|---|
| 1 | ||
| 2 | Sem chave (opção) | dez |
| 3 | Maçaneta da porta (sem chave (opção)) | cinco |
| 4 | Painel de controle, porta frontal esquerda | 25 |
| cinco | Painel de controle, porta frontal direita | 25 |
| 6 | Painel de controle, porta traseira esquerda | 25 |
| 7 | Painel de controle, porta traseira direita | 25 |
| oito | Fusível principal para fusíveis 12-16: Infotainment | 25 |
| nove | Assento elétrico esquerdo (opção) | vinte |
| dez | ||
| onze | Bobina de relé interna | cinco |
| 12 | Unidade de controle de áudio (amplificador) (opção), sinal de diagnóstico | cinco |
| 13 | ||
| quatorze | Telemática (opção); Bluetooth (opcional) | cinco |
| quinze | Módulo de controle de áudio ou módulo de controle Sensus A; Módulo de controle de infoentretenimento ou display A | quinze |
| dezesseis | Rádio digital (opção); TV (opcional) | 7,5 |
| 17 | Soquete 12 V, espaço de carga | quinze |
| 18 | ||
| dezenove | ||
| vinte | ||
| 21 | ||
| 22 | ||
| 23 | Soquete 2 do trailer (opção) | vinte |
| 24 | Unidade de controle de áudio (amplificador) (opção) | trinta |
| 25 | – | – |
| 26 | Soquete de reboque 1 (opção) | 40 |
| 27 | Descongelador de vidro traseiro | trinta |
| 28 | ||
| 29 | BLIS (opção) | cinco |
| trinta | Ajuda de estacionamento (opção) | cinco |
| 31 | Câmera de estacionamento (opção) | cinco |
| 32 | ||
| 33 | ||
| 34 | Banco dianteiro aquecido do lado do motorista | quinze |
| 35 | Banco do passageiro da frente aquecido | quinze |
| 36 | ||
| 37 | ||
| 38 | ||
| 39 | Banco traseiro direito aquecido (opção) | quinze |
| 40 | Banco traseiro esquerdo aquecido (opção) | quinze |
| 41 | ||
| 42 | ||
| 43 | ||
| 44 | ||
| 45 | ||
| 46 |
Os fusíveis 24-28 são do tipo “JCASE” e devem ser substituídos em uma oficina.
Os fusíveis 1-23 e 29-46 são do tipo “Mini Fuse”.
Os fusíveis 1-23 e 29-46 são do tipo “Mini Fuse”.
2016, 2017, 2018, 2019
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis no compartimento do motor (2016, 2017, 2018, 2019)
| Não. | Uma função | Amplificador |
|---|---|---|
| 7 | Bombas ABS | 40 |
| oito | Válvulas ABS | trinta |
| nove | Lavadora de faróis (opcional) | vinte |
| dez | Um fã | 40 |
| onze | – | – |
| 12 | Fusível primário para fusíveis 32-36 | trinta |
| 13 | – | – |
| quatorze | Pára-brisas aquecido, lado direito (opção) | 40 |
| quinze | – | – |
| dezesseis | Pára-brisa aquecido do lado esquerdo (opção) | 40 |
| 17 | Aquecedor de estacionamento (opcional) | vinte |
| 18 | Limpa pára-brisas | vinte |
| dezenove | Módulo eletrônico central, tensão de referência, bateria reserva (partida / parada) | cinco |
| vinte | buzina | quinze |
| 21 | Luz de freio | cinco |
| 22 | – | – |
| 23 | Controle de farol | cinco |
| 24 | Bobinas de relé interno | cinco |
| 25 | Tomada 12 V, console do túnel frontal | quinze |
| 26 | Módulo de controle de transmissão | quinze |
| 27 | ||
| 28 | Tomada 12 V, console do túnel traseiro | quinze |
| 29 | – | – |
| trinta | Módulo de controle do motor (ECM) | cinco |
| 31 | Assento elétrico direito (opção) | vinte |
| 32 | sondas lambda; Bobina de relé em relé para ventilador de resfriamento | quinze |
| 33 | Reguladores de vácuo; Válvulas; Módulo de controle, tampa do rolo do radiador; Módulo de controle, tampa do rolo de spoiler (diesel); Compressor A / C; Solenóide para bomba de óleo do motor; Válvula de resfriamento para sistema de ar condicionado (diesel); Módulo de controle de pré-aquecimento (diesel); Bobinas de relé em relés para funções de partida / parada | dez |
| 34 | Válvula EGR (diesel); Válvula EVAP (gasolina); Módulo de controle do motor; Termostato para sistema de refrigeração do motor (gasolina); Bomba de resfriamento para EGR (diesel) | quinze |
| 35 | Bobinas de ignição (gasolina) | quinze |
| 35 | Aquecedor de filtro diesel (diesel) | 25 |
| 36 | Módulo de controle do motor (ECM) | quinze |
| 37 | abdômen | cinco |
| 38 | Módulo de controle do motor; Módulo de controle de transmissão; Airbags | dez |
| 39 | Nivelamento do farol (opção) | dez |
| 40 | Servo de acionamento elétrico | cinco |
| 41 | Módulo eletrônico central | quinze |
| 42 | – | – |
| 43 | – | – |
| 44 | Sistema de aviso de colisão | cinco |
| 45 | Sensor de pedal do acelerador | cinco |
| 46 | – | |
| 47 | – | – |
| 48 | Bomba de refrigerante (quando nenhum aquecedor de estacionamento está disponível) | dez |
Os fusíveis 7 a 18 são do tipo “JCASE” e devem ser substituídos em uma oficina.
Os fusíveis 19-45 e 47-48 são do tipo “Mini Fuse”.
Os fusíveis 19-45 e 47-48 são do tipo “Mini Fuse”.
Anúncios publicitários
Sob o porta-luvas
Alocação de fusíveis sob o porta-luvas (2016, 2017, 2018, 2019)
| Não. | Uma função | Amplificador |
|---|---|---|
| 56 | Bomba de combustivel | vinte |
| 57 | – | – |
| 58 | Limpador de pára-brisa traseiro | quinze |
| 59 | Visor no console do teto (lembrete do cinto de segurança / luz de advertência do airbag no banco do passageiro dianteiro) | cinco |
| 60 | Iluminação interior, comandos da consola superior para luzes de leitura dianteiras e iluminação do habitáculo; Assentos elétricos (opção) | 7,5 |
| 61 | Cortina de enrolar elétrica, telhado de vidro (opção) | dez |
| 62 | Sensor de chuva (opcional); Espelho interior regulável (opcional); Sensor de umidade (opção) | cinco |
| 63 | Sistema de aviso de colisão (opção) | cinco |
| 64 | – | – |
| 65 | Destrancamento da porta traseira (ver também fusível 84) | dez |
| 66 | ||
| 67 | Posição de reserva 3, tensão constante | cinco |
| 68 | Trava de direção | quinze |
| 69 | Painel combinado | cinco |
| 70 | Aba de combustível com travamento central (Veja também o fusível 83) | dez |
| 71 | Painel de clima | dez |
| 72 | Módulo de volante | 7,5 |
| 73 | Sirene de alarme (opção); Conector de link de dados OBDII | cinco |
| 74 | Feixe principal | quinze |
| 75 | ||
| 76 | Luz reversa | dez |
| 77 | Limpadores de para-brisa (veja também fusível 82); Limpador traseiro (ver também fusível 82) | vinte |
| 78 | Imobilizador | cinco |
| 79 | Posição de reserva 1, tensão constante | quinze |
| 80 | Posição de reserva 2, tensão constante | vinte |
| 81 | Alarme do sensor de movimento (opção); Receptor remoto | cinco |
| 82 | Limpa pára-brisas (ver também fusível 77); Limpador traseiro (veja também o fusível 77) | vinte |
| 83 | Aba de combustível com travamento central (Veja também o fusível 70) | dez |
| 84 | Destrancamento da porta traseira (ver também fusível 65) | dez |
| 85 | Aquecimento elétrico adicional (opção); Botão de aquecimento do banco traseiro (opção) | 7,5 |
| 86 | almofadas infláveis; Airbag de pedestre | 7,5 |
| 87 | Posição de reserva 4, tensão constante | 7,5 |
| 88 | ||
| 89 |
Anúncios publicitários
Sob o assento
Alocação de fusíveis sob o assento (2016, 2017, 2018, 2019)
| Não. | Uma função | Amplificador |
|---|---|---|
| 1 | ||
| 2 | Sem chave (opção) | dez |
| 3 | Maçaneta da porta (sem chave (opção)) | cinco |
| 4 | Painel de controle, porta frontal esquerda | 25 |
| cinco | Painel de controle, porta frontal direita | 25 |
| 6 | Painel de controle, porta traseira esquerda | 25 |
| 7 | Painel de controle, porta traseira direita | 25 |
| oito | Fusível principal para fusíveis 12-16: Infotainment | 25 |
| nove | Assento elétrico esquerdo (opção) | vinte |
| dez | ||
| onze | Bobina de relé interna | cinco |
| 12 | ||
| 13 | ||
| quatorze | ||
| quinze | ||
| dezesseis | ||
| 17 | Soquete 12 V, espaço de carga | quinze |
| 18 | ||
| dezenove | ||
| vinte | ||
| 21 | ||
| 22 | ||
| 23 | Soquete 2 do trailer (opção) | vinte |
| 24 | Unidade de controle de áudio (amplificador) (opção) | trinta |
| 25 | – | – |
| 26 | Soquete de reboque 1 (opção) | 40 |
| 27 | Descongelador de vidro traseiro | trinta |
| 28 | ||
| 29 | BLIS (opção) | cinco |
| trinta | Ajuda de estacionamento (opção) | cinco |
| 31 | Câmera de estacionamento (opção) | cinco |
| 32 | ||
| 33 | ||
| 34 | Banco dianteiro aquecido do lado do motorista | quinze |
| 35 | Banco do passageiro da frente aquecido | quinze |
| 36 | ||
| 37 | ||
| 38 | ||
| 39 | Banco traseiro direito aquecido (opção) | quinze |
| 40 | Banco traseiro esquerdo aquecido (opção) | quinze |
| 41 | ||
| 42 | ||
| 43 | ||
| 44 | ||
| 45 | Módulo de controle de áudio (amplificador) (opção), sinal de diagnóstico; Módulo de controle de áudio ou módulo de controle Sensus (algumas variantes de modelo); Módulo de controle de infoentretenimento ou display (algumas variantes do modelo); Rádio digital (opção); TV (opcional) | quinze |
| 46 | Telemática (opção); Bluetooth (opcional) | cinco |
Os fusíveis 24-28 são do tipo “JCASE” e devem ser substituídos em uma oficina.
Os fusíveis 1-23 e 29-46 são do tipo “Mini Fuse”.
Os fusíveis 1-23 e 29-46 são do tipo “Mini Fuse”.
